标题: ch32vxxx 烧写
ch32v003 烧写需 wch-link e [***e]；link无法烧写 需link e

使用三线烧写，不需要swclk引脚

使用串口发送数据；天问的开发板有bootloader可以直接烧写，但如果使用wch-linke覆盖了bootloader后，使用下面的

ch32v103 ch32v link可烧写

wchlink模式；tx gnd 毗连 切换状态；risv arm
risv 针对 ch32v ; arm ch32f
经常需更新固件 ispunitl

-----------------------------------------------------------------
arduino 库 下载地址 使用

GitHub - openwch/arduino_core_ch32: Core library for CH32duino
1.0.3

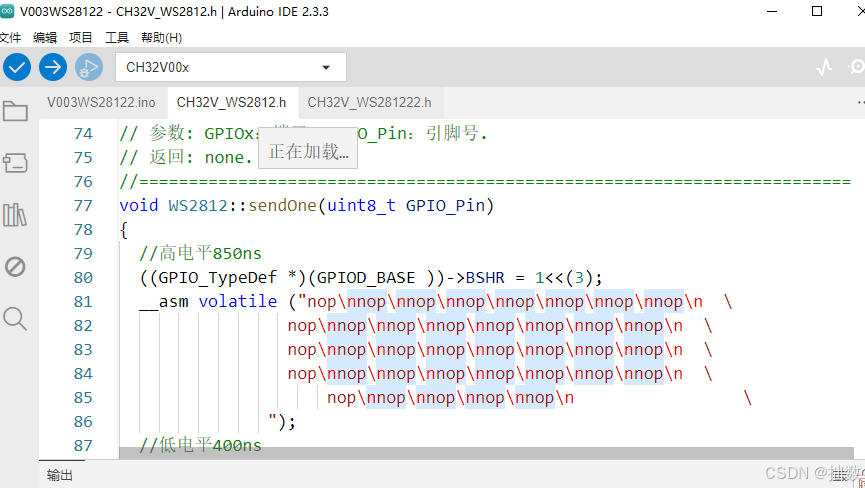

ch32v003  WS2812B 可以使用TWCH32V003的WS2812库;需要调整主频为48M，GPIO_SPPED不调 ；arduino ch32v003 1.0.3 注意引脚
使用逻辑分析仪 抓取波形 ARDUINO NANO 与CH32V

PD_4 PD4 代表的引脚不同；PD4
  // pinMode(PD4 ,OUTPUT);
  //led.rainbowCycle(100);

直接使用寄存器操作 PD4操作
  //((GPIO_TypeDef *)(GPIOD_BASE ))->BSHR = 1<<(4);
  //delay(500);
  //((GPIO_TypeDef *)(GPIOD_BASE ))->BCR = 1<<(4);
  //delay(500);

1. /*
2.   Blink
4.   Turns an LED on for one second, then off for one second, repeatedly.
6.   Most Arduinos have an on-board LED you can control. On the UNO, MEGA and ZERO
7.   it is attached to digital pin 13, on MKR1000 on pin 6. LED_BUILTIN is set to
8.   the correct LED pin independent of which board is used.
9.   If you want to know what pin the on-board LED is connected to on your Arduino
10.   model, check the Technical Specs of your board at:
11.   https://www.arduino.cc/en/Main/Products
13.   modified 8 May 2014
14.   by Scott Fitzgerald
15.   modified 2 Sep 2016
16.   by Arturo Guadalupi
17.   modified 8 Sep 2016
18.   by Colby Newman
20.   This example code is in the public domain.
22.   https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink
23. */
25. //#define SYSCLK_FREQ_48MHZ_HSI   48000000
26. // the setup function runs once when you press reset or power the board
27. #include "CH32V_WS2812.h"
29. WS2812 led(PD3);
30. void setup() {
31.   // initialize digital pin LED_BUILTIN as an output.
32.    led.pixel_init(6);
33.    led.setBrightness(50);
34.    //led.pixel_set_all_color(10,0,10);
35.    //led.pixel_show();
36.   //  delay(500);
37.   // pinMode(PD4 ,OUTPUT);
38.   //led.rainbowCycle(100);
39. }
41. // the loop function runs over and over again forever
42. void loop() {
43.                     // wait for a second
44.   //led.pixel_set_all_color(0,50,0);
45.   //led.pixel_show();
46.   led.rainbowCycle(10);
47.   //delay(10);
48.
51. }

复制代码

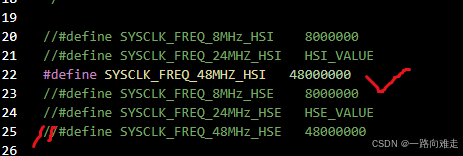

默认主频 24MHZ 与设置
system_ch32v00x.c

GPIO_SPEED_MODE 已经被设置为50MHZ 地点文件为wring_digital.c pinmode

串口IAP使用

CH32V003 串口IAP例程使用疑问 - 沁恒微电子社区
问题
WCHMCUIAP _ERASE READ STATUS FAILURE [0>2B]
下载完IAP后，拔了重插，可以下载
PC0接VCC
软件的版本 低版本不支持0X1FFFF000设置
官方的与国外的教程 CH32V003: How To Flash Program Using Serial Port »
官方的教程还没国外的写的详细
ARDUINO 下 中断存在问题 使用mountriver 或天问
WCHLINKE TX RX
