5. Nginx 负载均衡设置案例(附有详细截图说明++)

@
目录

• 5. Nginx 负载均衡设置案例(附有详细截图说明++)

• 1. Nginx 负载均衡 设置实例

• 3. 留意事项和避免的坑

• 4. 文档: Nginx 的 upstream 设置技巧

• 5. 末了：


1. Nginx 负载均衡 设置实例

需求说明/图解
windows 欣赏器输入: http://www.rainbowseacrm.com/search/look.html

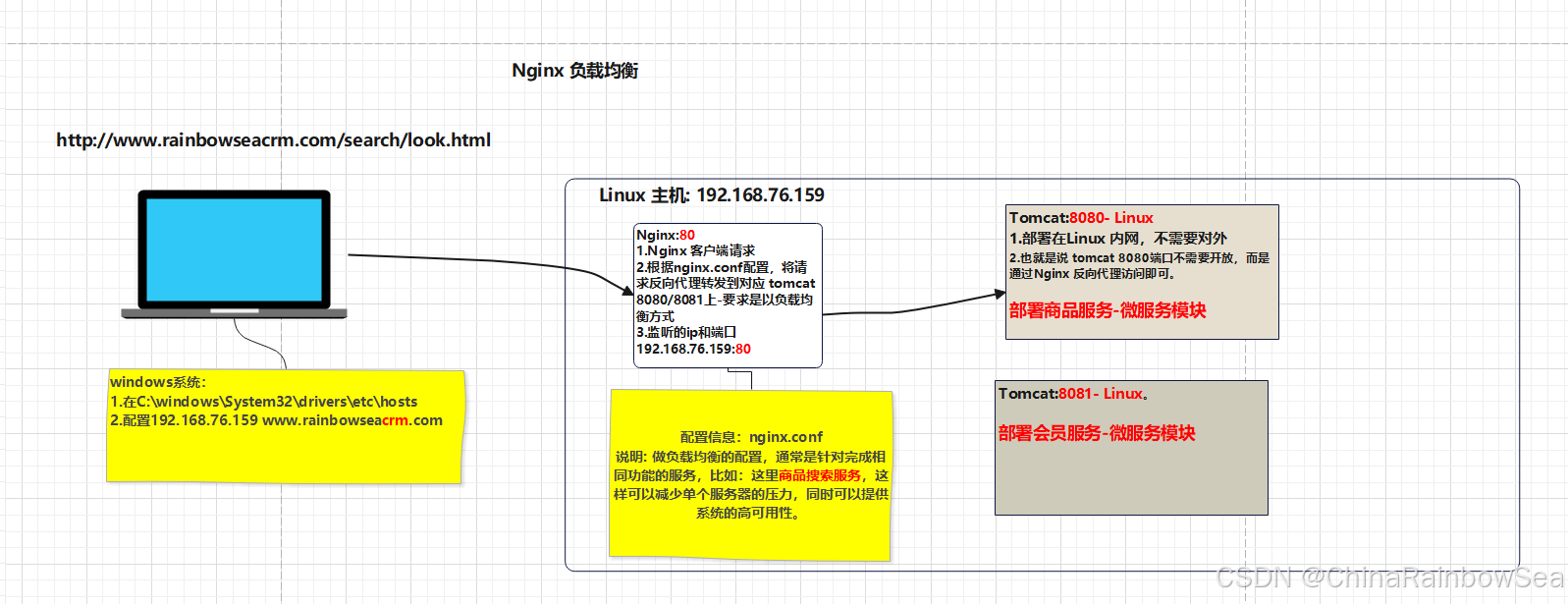

负载均衡设置-思路分析/图解

负载均衡设置规则:

• 负载均衡就是将负载分摊到差别的服务单元，既保证服务的可用性，又保证响应足够快。

• Linux 下有：Nginx、LVS、Haproxy   等等服务可以提供负载均衡服务，Nginx 提供了如下几种分配方式(计谋)：



  • 轮询(默认) ：每个哀求按时间顺序逐一分配到差别的后端服务器，如果后端服务器  down  掉，能自动剔 除

  • weight(根据权重的大小，比例进行负载均衡)

  weight  代表权,重默以为  1,权重越高被分配的客户端越多。
  指定轮询几率，weight  和访问比率成正比，用于后端服务器性能不均的情况。  比方
  1. upstream rsservers{
  2. server 192.168.12.134:8080 weight=1;
  3. server 192.168.12.134:8081 weight=2;
  4. }

  复制代码


  • ip_hash : 每个哀求按访问 IP 的 hash 效果分配，这样每个访客固定访问一个后端服务器，可以解决 session 的题目。比方：

  1. upstream rsservers{
  2. ip_hash;
  3. server 192.168.12.134:8081;
  4. server 192.168.12.134:8080;
  5. }

  复制代码


  • fair(第三方)：按后端服务器的响应时间来分配哀求，响应时间短的优先分配




1. upstream rsservers{
2. server 192.168.12.134:8080;
3. server 192.168.12.134:8081;
4. fair;
5. }

复制代码

​

1. # 2. Nginx 负载均衡实现具体步骤如下

复制代码

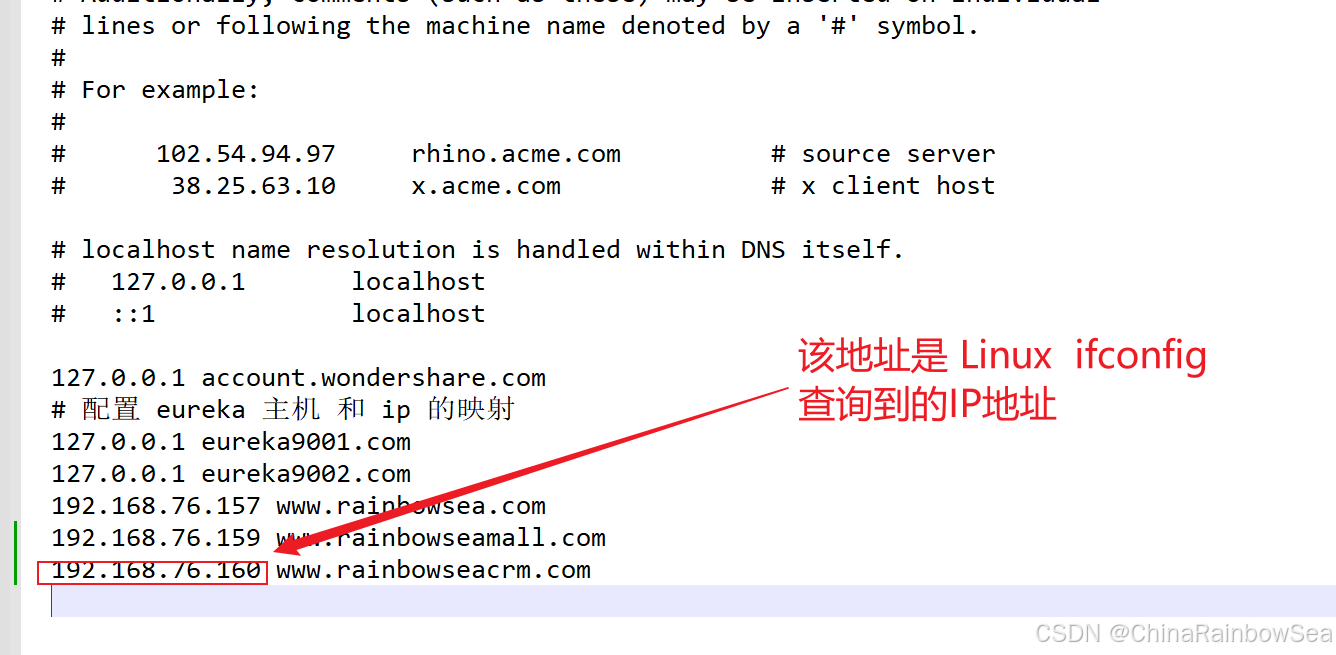

• 修改  C:\Windows\System32\drivers\etc\hosts  设置虚拟主机名，设置相关域名的映射


1. # Copyright (c) 1993-2009 Microsoft Corp.
2. #
3. # This is a sample HOSTS file used by Microsoft TCP/IP for Windows.
4. #
5. # This file contains the mappings of IP addresses to host names. Each
6. # entry should be kept on an individual line. The IP address should
7. # be placed in the first column followed by the corresponding host name.
8. # The IP address and the host name should be separated by at least one
9. # space.
10. #
11. # Additionally, comments (such as these) may be inserted on individual
12. # lines or following the machine name denoted by a '#' symbol.
13. #
14. # For example:
15. #
16. #      102.54.94.97     rhino.acme.com          # source server
17. #       38.25.63.10     x.acme.com              # x client host
19. # localhost name resolution is handled within DNS itself.
20. #        127.0.0.1       localhost
21. #        ::1             localhost
23. 127.0.0.1 account.wondershare.com
24. # 配置 eureka 主机 和 ip 的映射
25. 127.0.0.1 eureka9001.com
26. 127.0.0.1 eureka9002.com
27. 192.168.76.157 www.rainbowsea.com
28. 192.168.76.159 www.rainbowseamall.com
29. 192.168.76.160 www.rainbowseacrm.com

复制代码

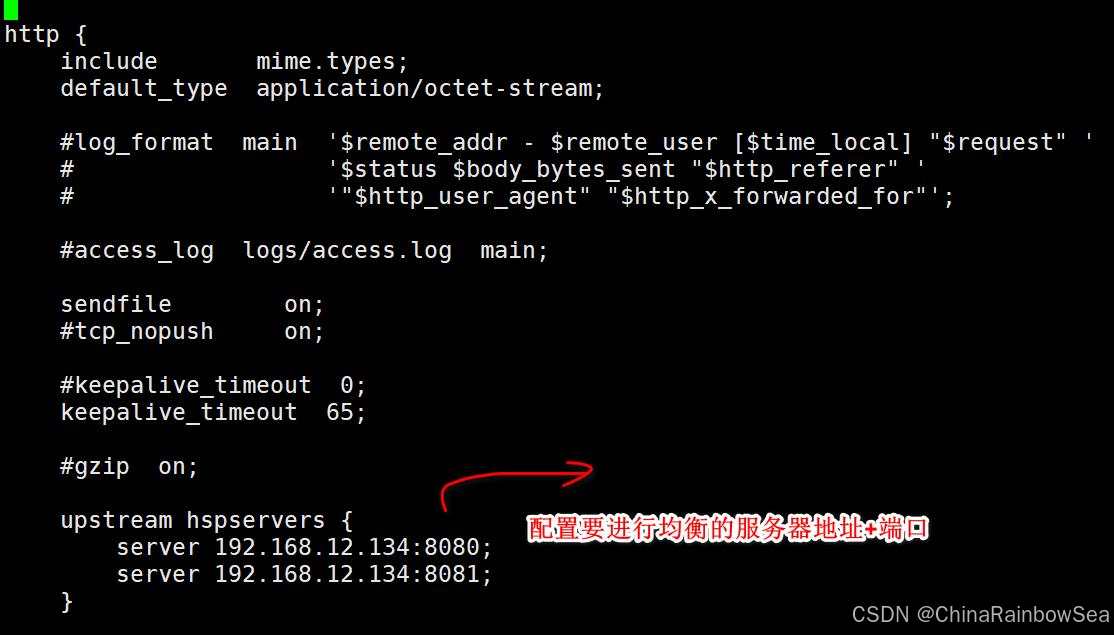

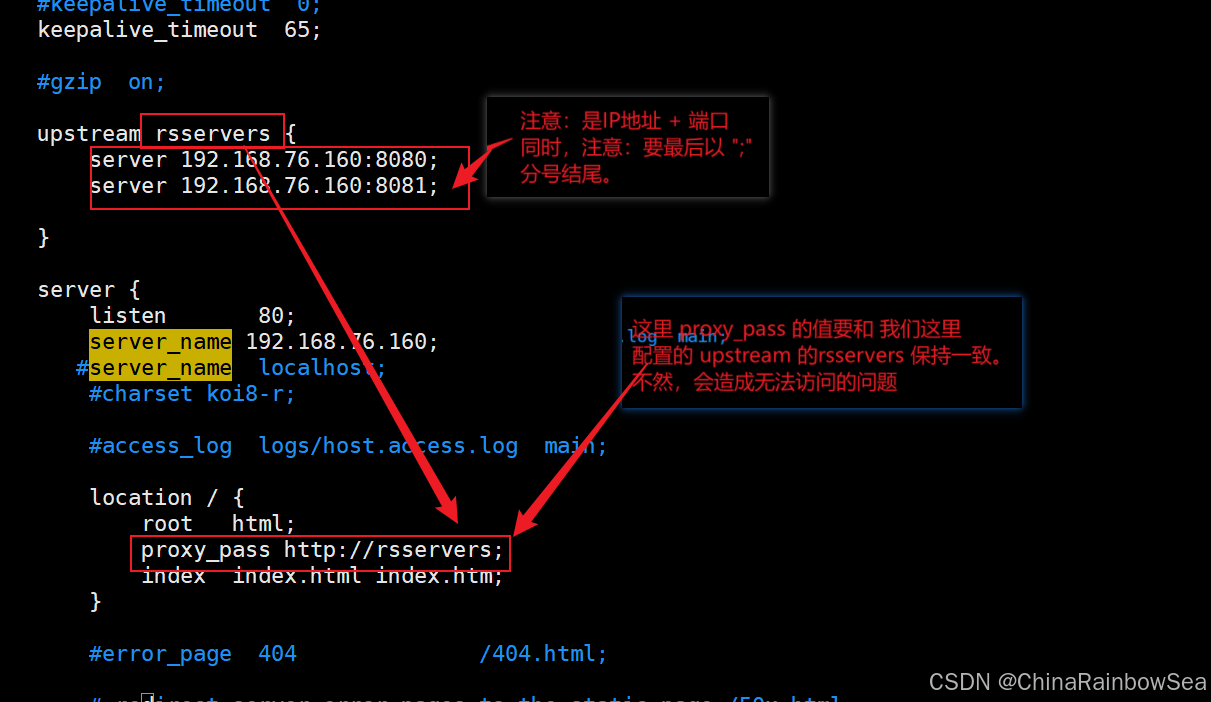

• 修改 安装目录conf\nginx.conf 设置，反向署理路径映射


这里我的 nginx.conf  路径是在 /usr/local/nginx/conf 路径下。

1. upstream rsservers {
2. 36         server 192.168.76.160:8080;
3. 37         server 192.168.76.160:8081;
4. 38
5. 39     }
6. 40
7. 41     server {
8. 42         listen       80;
9. 43         server_name 192.168.76.160;
10. 44        #server_name  localhost;
11. 45         #charset koi8-r;
12. 46
13. 47         #access_log  logs/host.access.log  main;
14. 48
15. 49         location / {
16. 50             root   html;
17. 51             proxy_pass http://rsservers;
18. 52             index  index.html index.htm;
19. 53         }
20. 54

复制代码

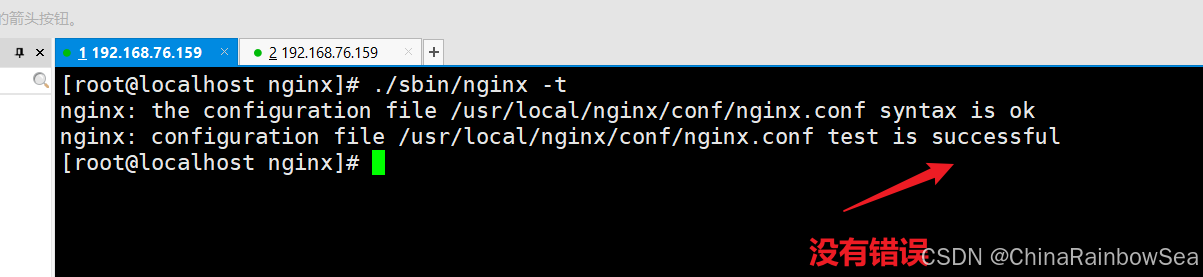

查看 nginx.conf 是否存在设置错误：

1. [root@localhost nginx]# ./sbin/nginx -t
2. [root@localhost nginx]# /usr/local/nginx/sbin/nginx -t

复制代码

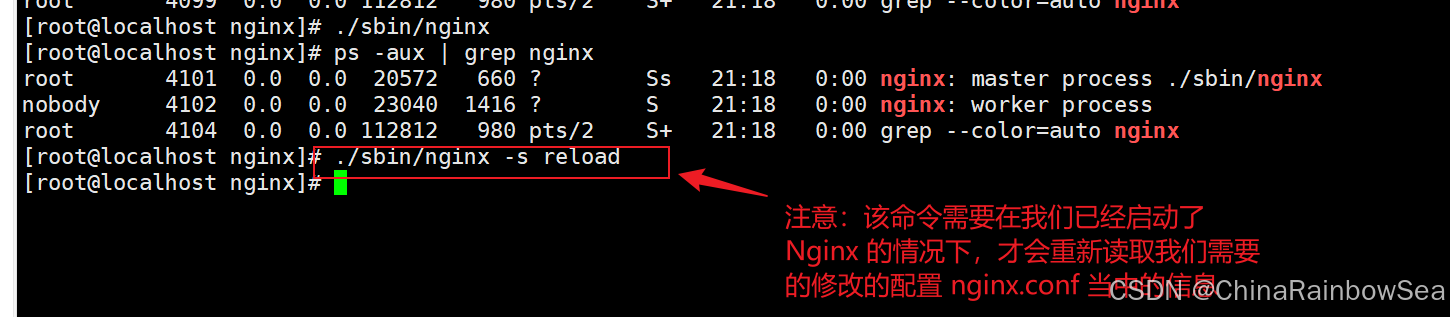

重启 Nginx ，加载我们修改后的设置：

1. [root@localhost nginx]# ./sbin/nginx -s reload

复制代码

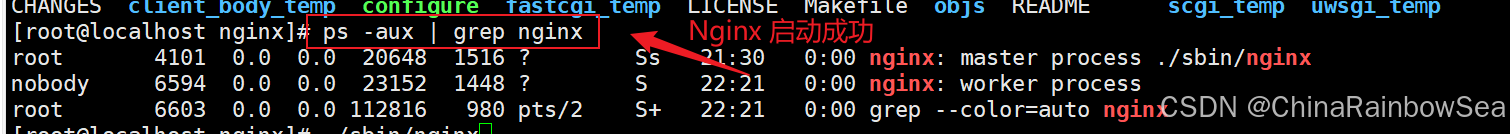

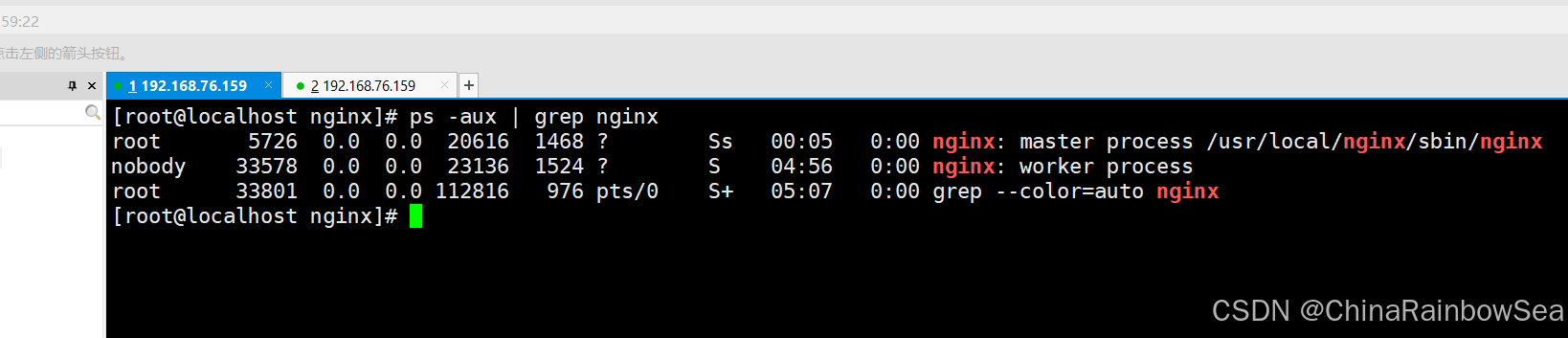

1. [root@localhost nginx]# ps -aux | grep nginx

复制代码

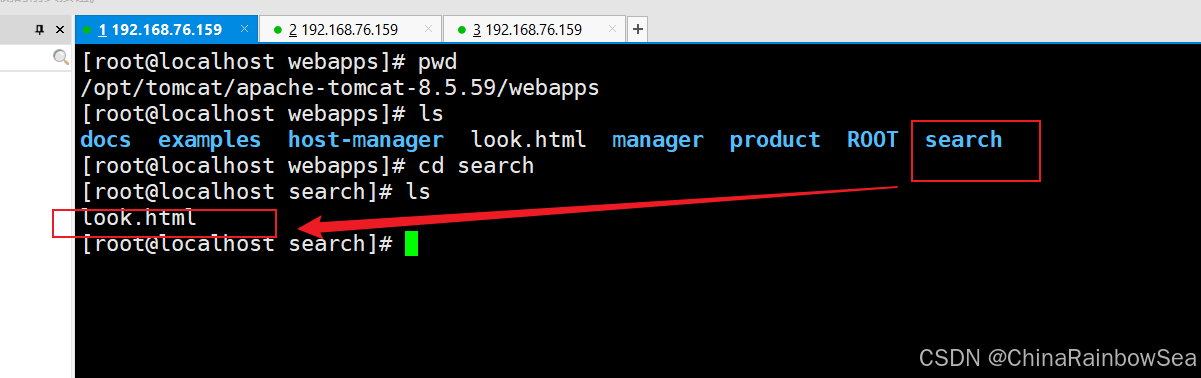

• 在 Linux 的 Tomcat8080  创建  webapps\search\look.html

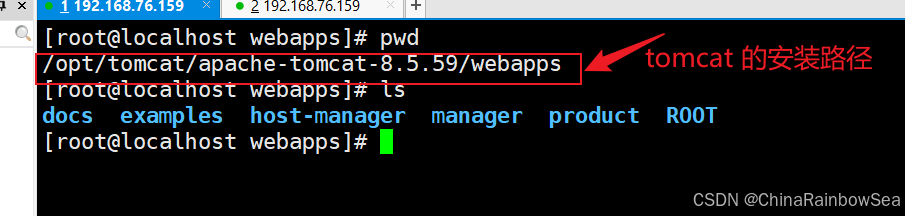

这里我先进入到  Tomcat 的 webapps 目录下，创建  look.html 文件，进行一个访问映射。

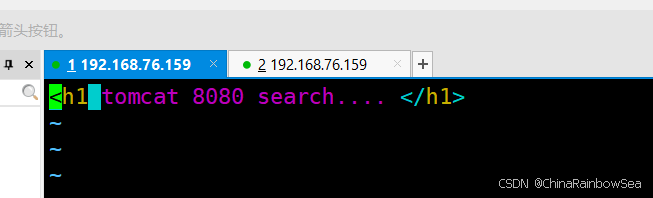

1. <h1>tomcat 8080 search.... </h1>

复制代码

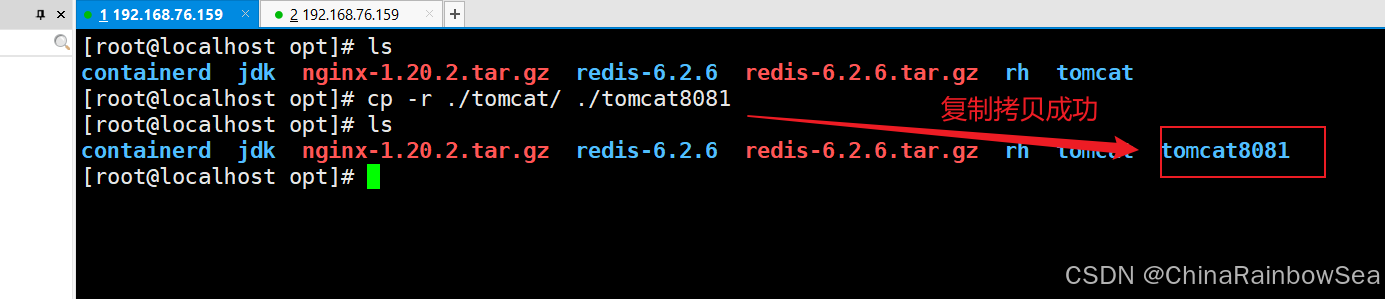

• 在 Linux 下重新安装一份 Tomcat, 并将端口修改成 8081


1. [root@localhost opt]# cp -r ./tomcat/ ./tomcat8081

复制代码

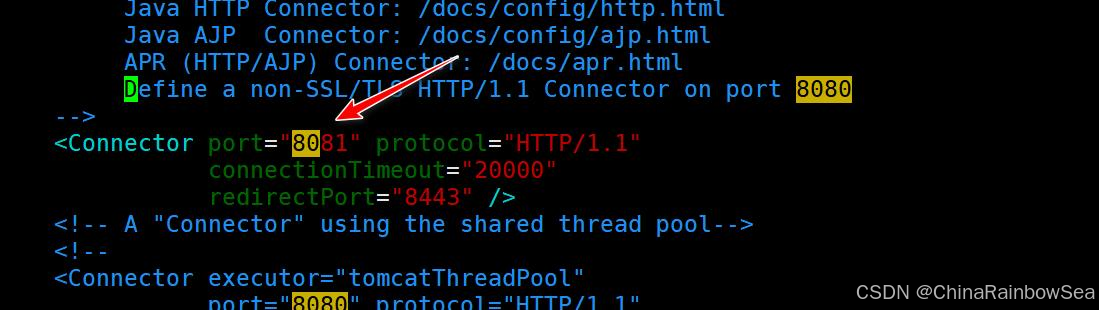

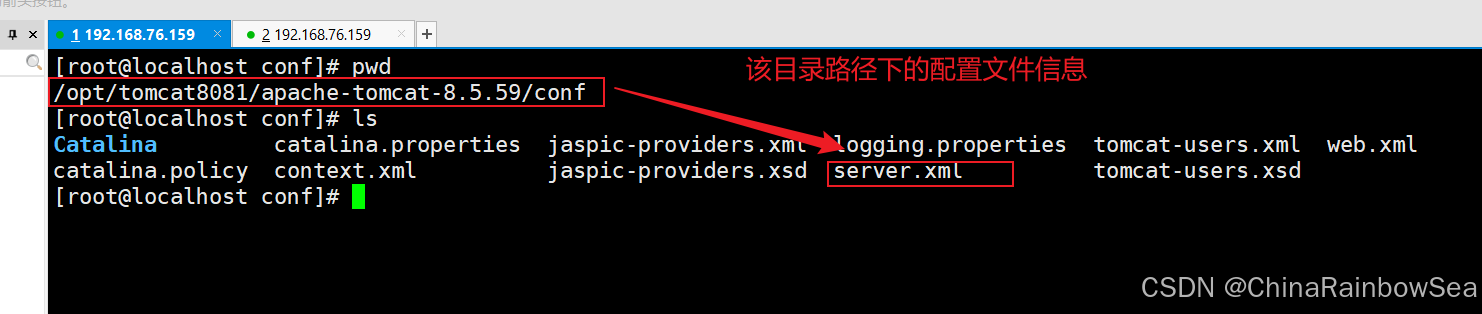

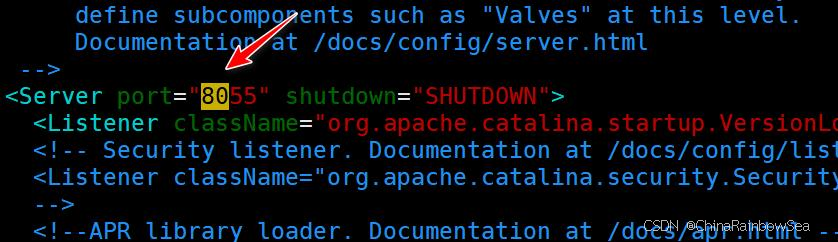

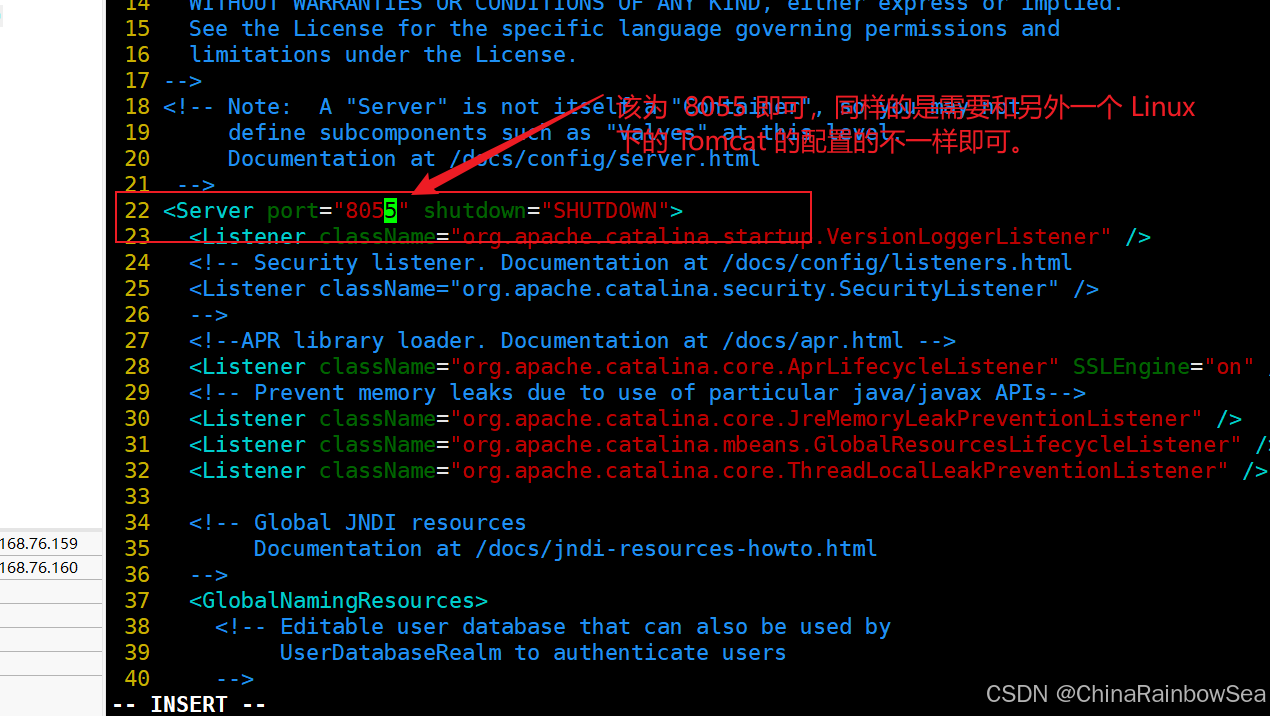

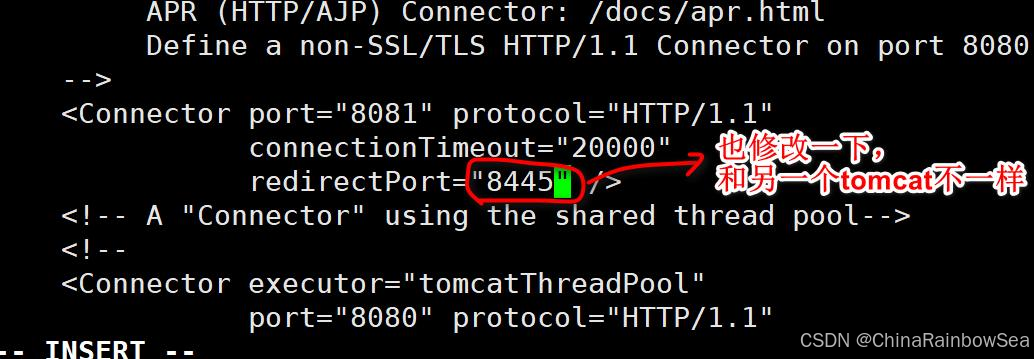

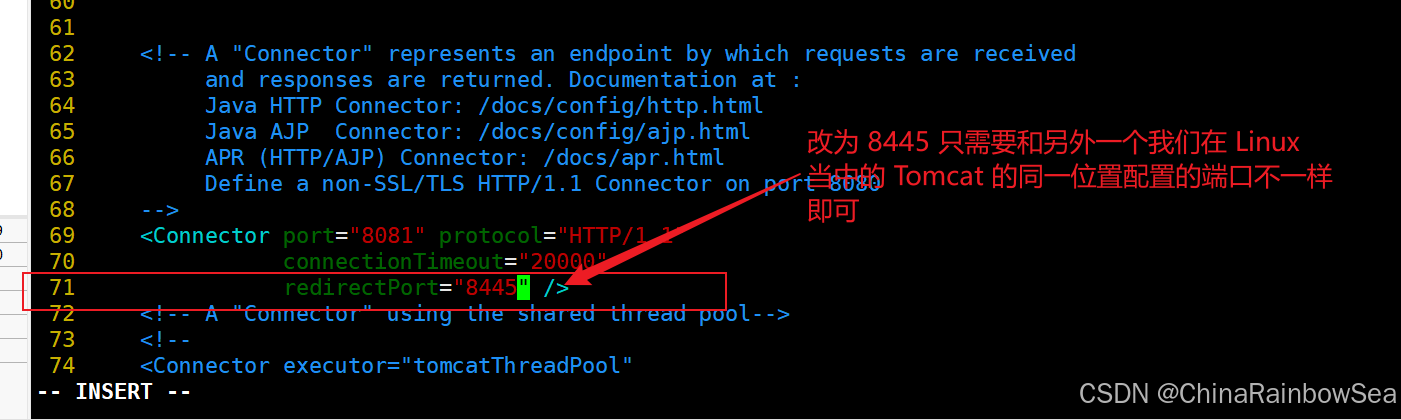

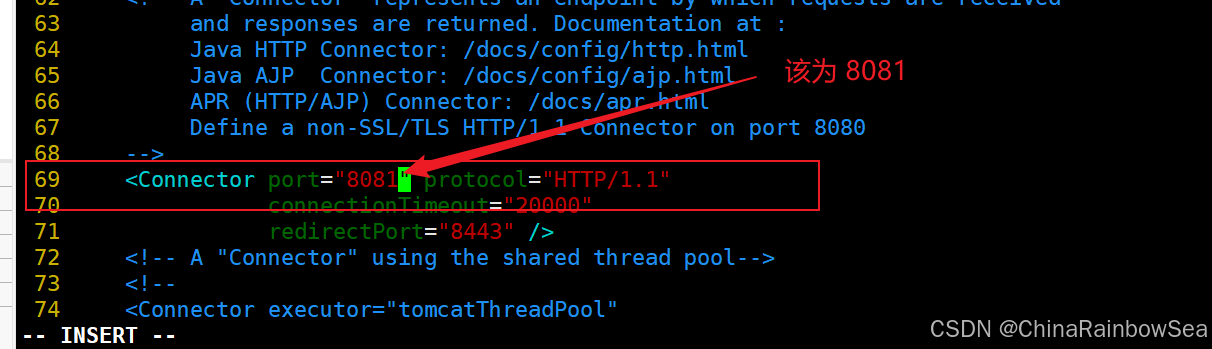

修改 tomcat 的  conf\server.xml ,  留意要修改如下位置，否则该 Tomcat 是不能正常工作。

细节说明：差别版本的 tomcat 修改的端口还不一样,  小伙伴们灵活处理即可。

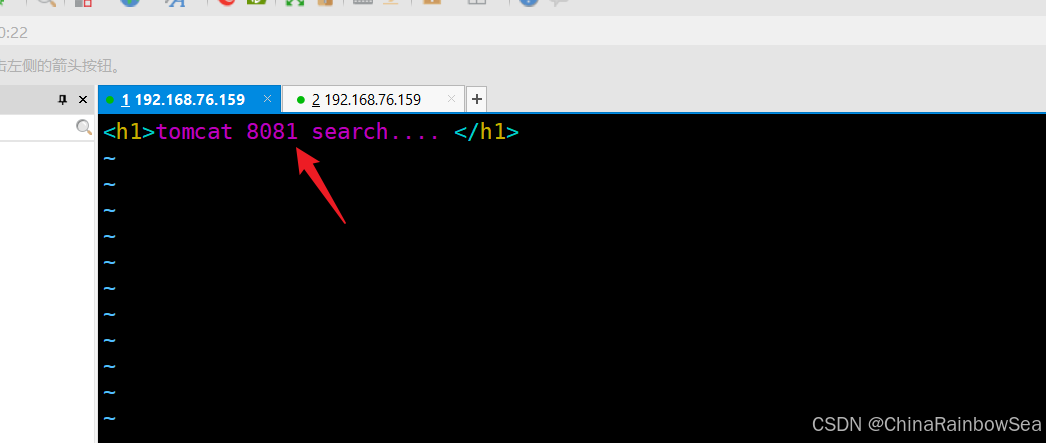

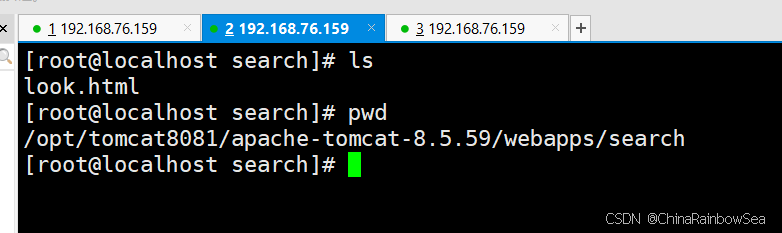

• 在 Linux 的 Tomcat8081  创建  webapps\search\look.html


1. <h1>tomcat 8081 search.... </h1>

复制代码

• linux  防火墙打开  80 端口，  保证外网可以访问


1. [root@localhost product]# firewall-cmd --add-port=80/tcp --permanent # 防火墙开放 10000 端口

复制代码

1. [root@localhost product]# firewall-cmd --reload # 重启防火墙

复制代码

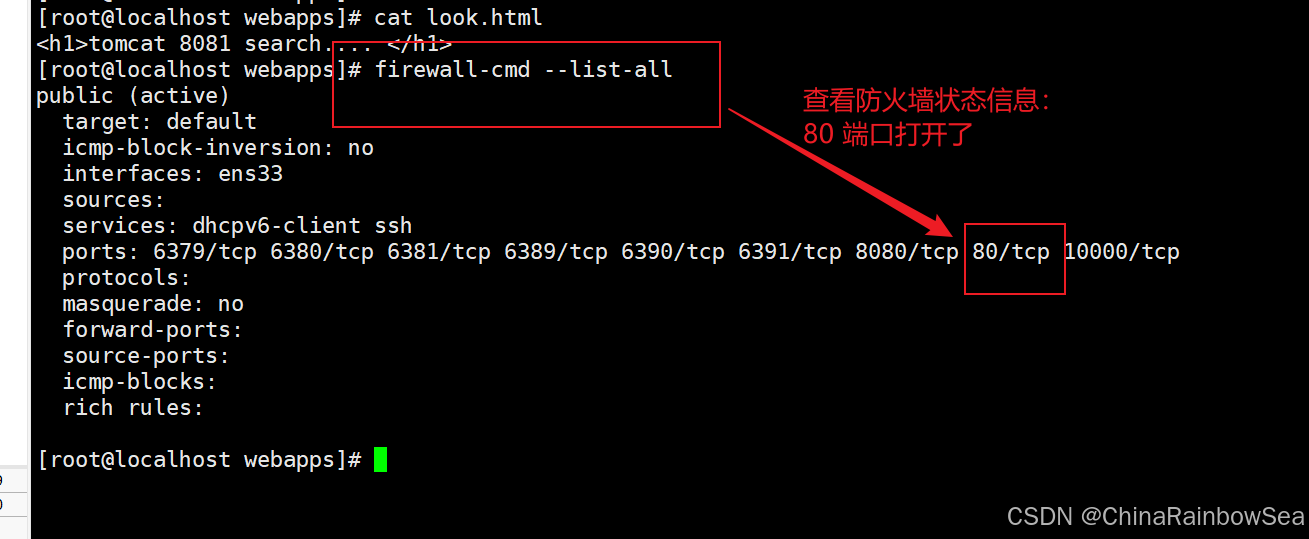

1. [root@localhost product]# firewall-cmd --list-all # 查看防火墙信息

复制代码

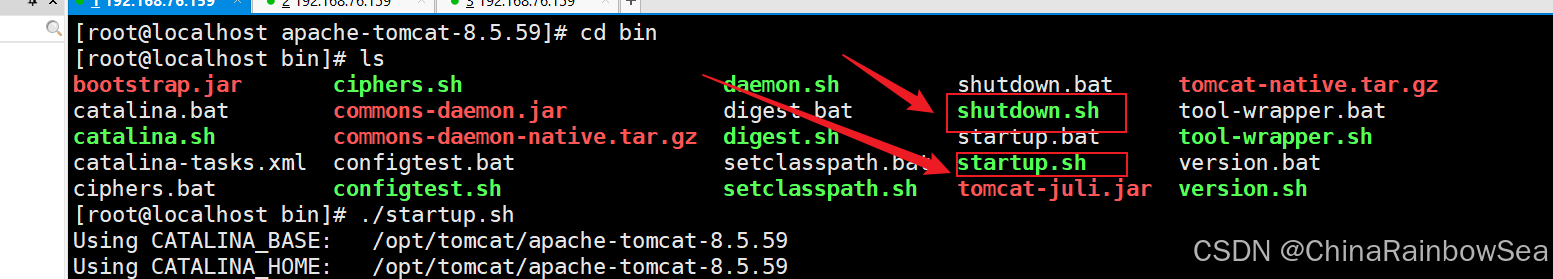

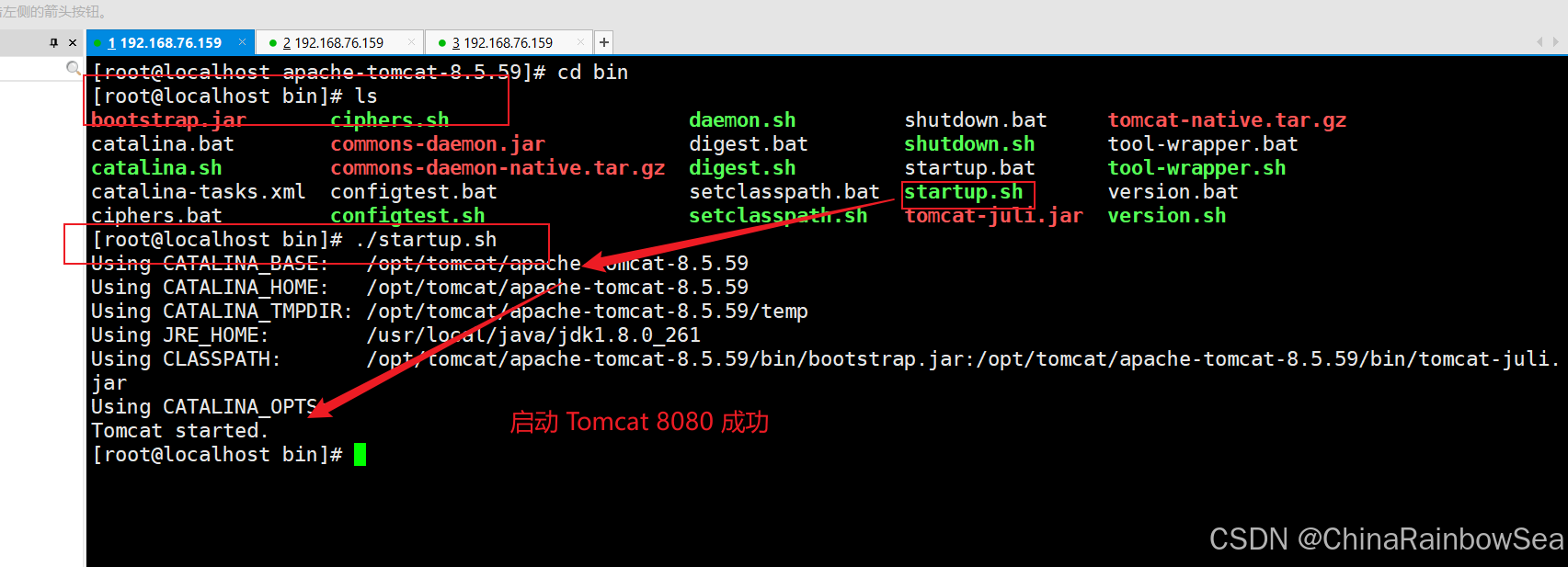

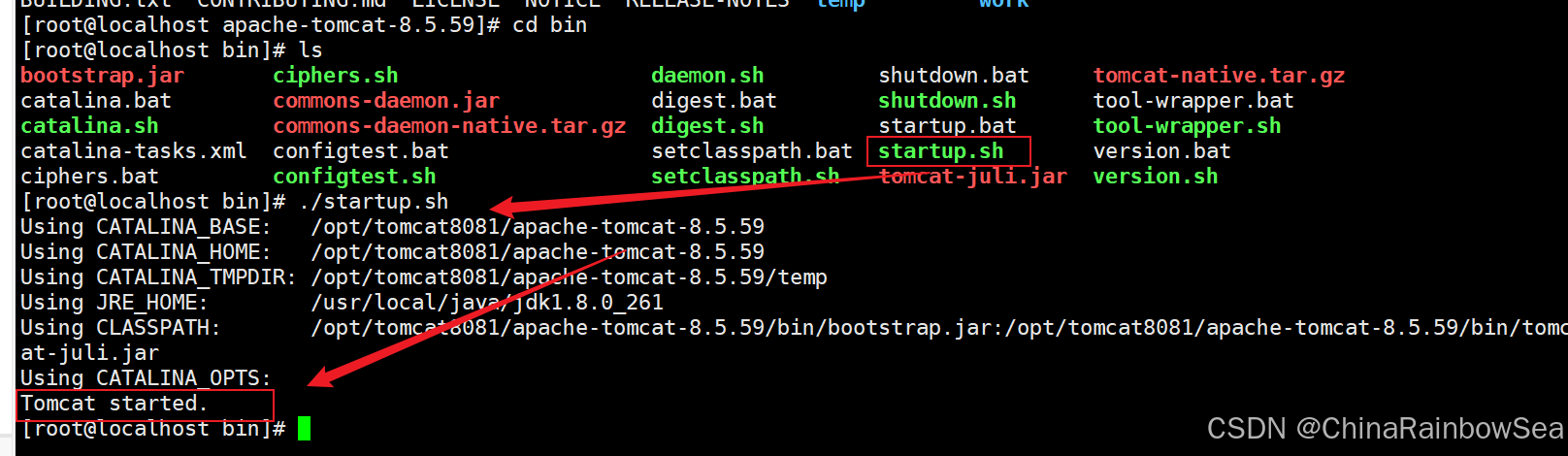

• 启动 Linux 下两个 Tomcat


1. [root@localhost bin]# ./startup.sh

复制代码

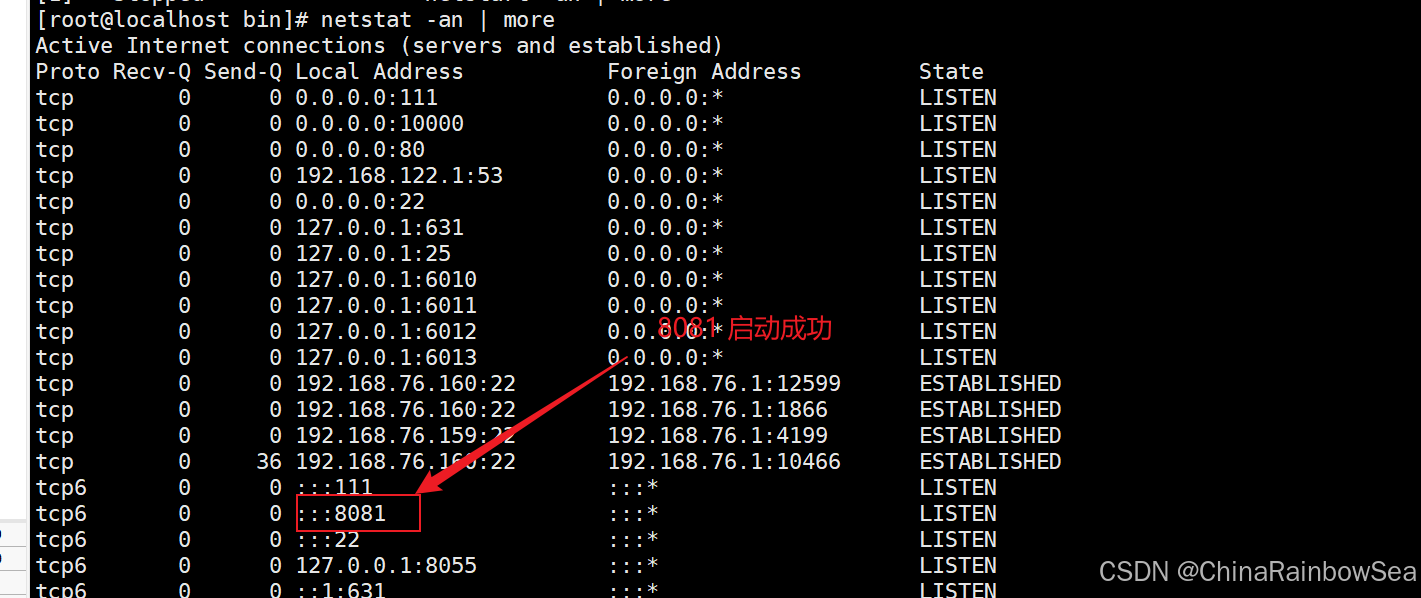

1. [root@localhost bin]# netstat -an | more

复制代码

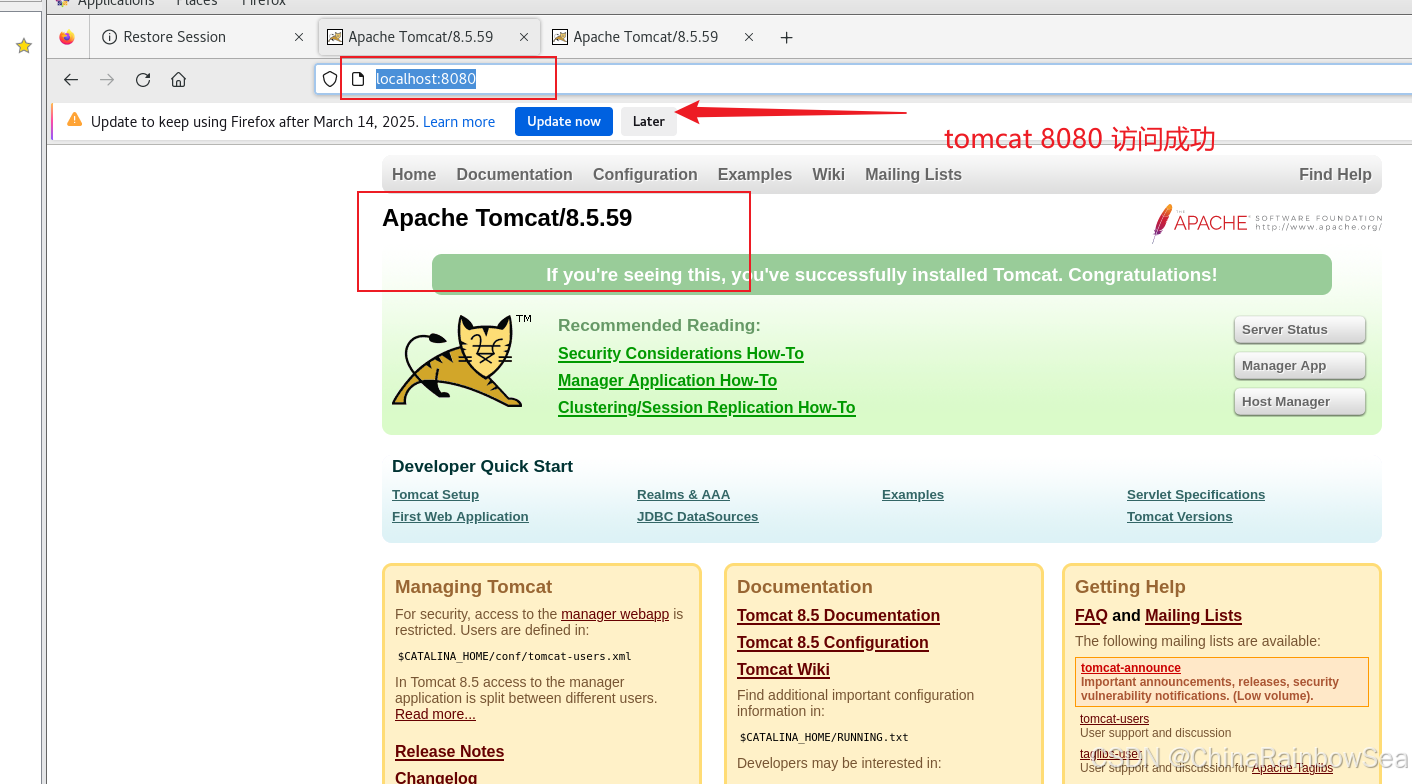

打开 Linux 当中的欣赏器： 访问

• http://localhost:8080/

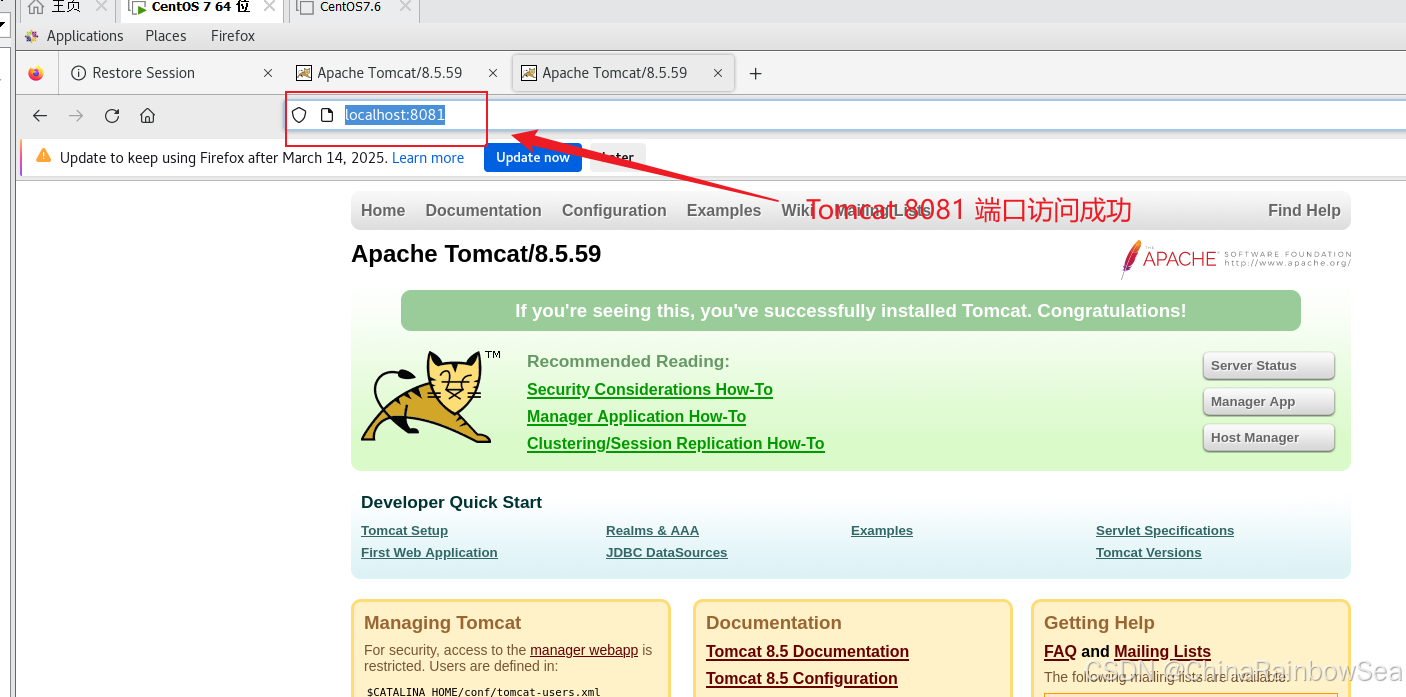

• http://localhost:8081/


查看启动的端口,  确保有 8080  和  8081  端口在监听(提示:  如果 tomcat 没有监听 对应端口,  说明启动失败了,  可以尝试先实行  shutdown.sh  再实行  startup.sh  解决)

• 测试是否可以在 Linux 下可以正常访问到两个页面

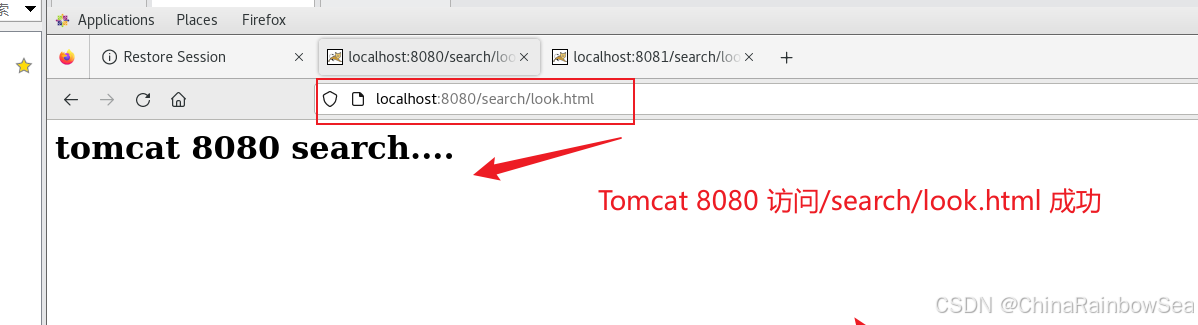

• Tomcat 8080 访问/search/look.html 成功 ；http://localhost:8080/search/look.html

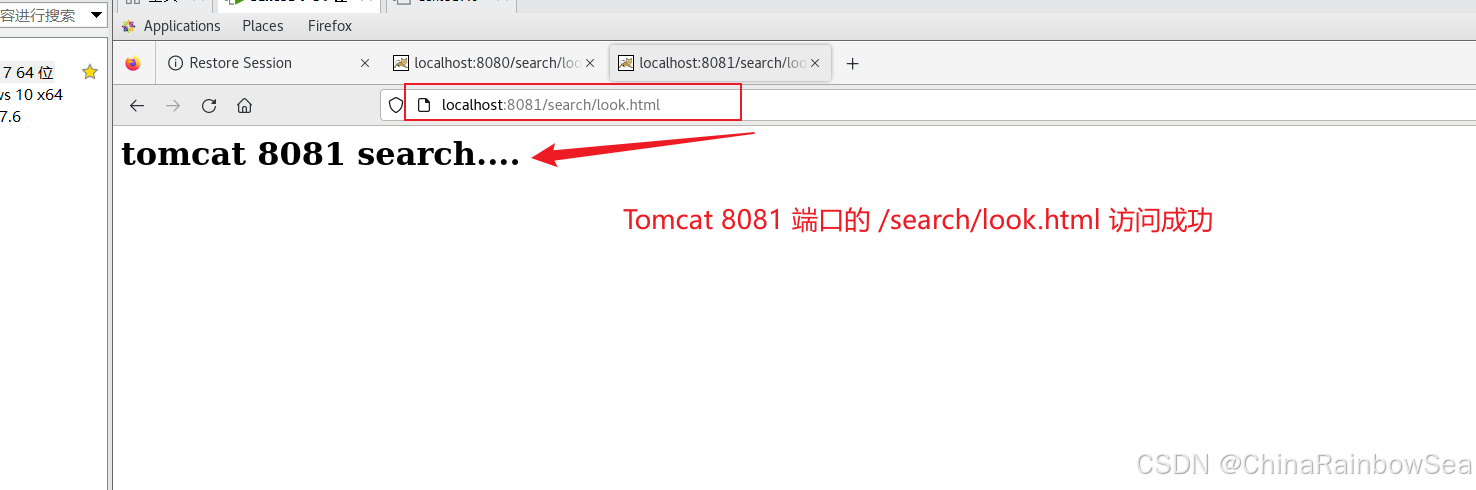

• Tomcat 8081 访问/search/look.html 成功 ；http://localhost:8081/search/look.html


• 启动  大概  重新加载  Nginx


1. [root@localhost nginx]# ./sbin/nginx

复制代码

1. [root@localhost nginx]# ps -aux | grep nginx

复制代码

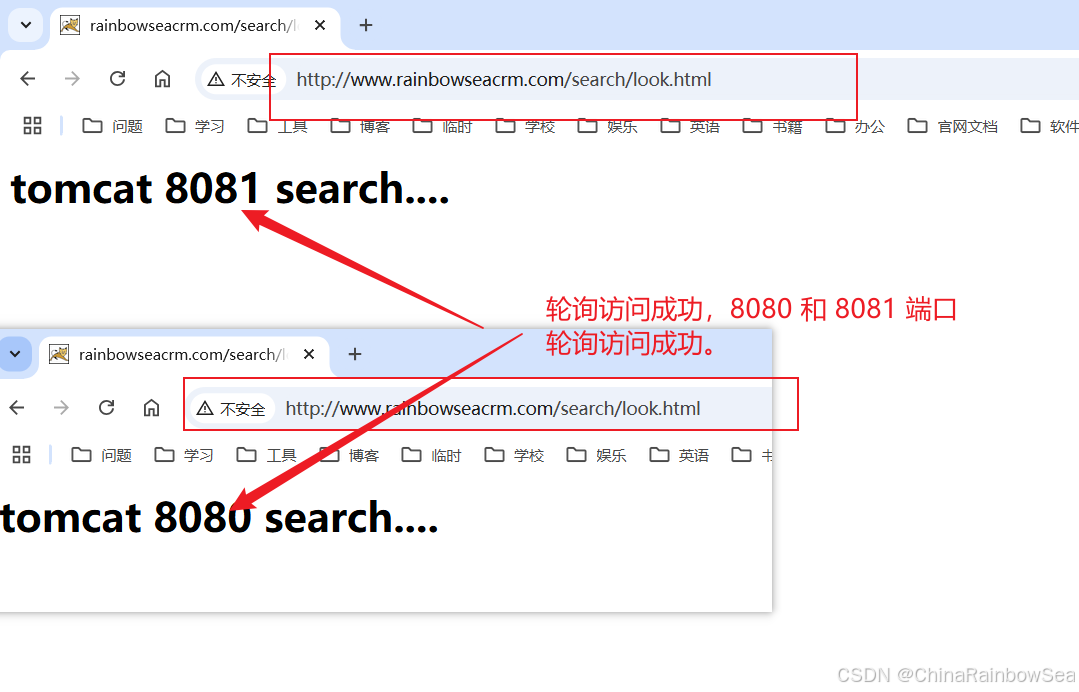

• windows 欣赏器输入(保证欣赏器不是无痕上网): http://www.rainbowseacrm.com/search/look.html


http://www.rainbowseacrm.com/search/look.html

3. 留意事项和避免的坑

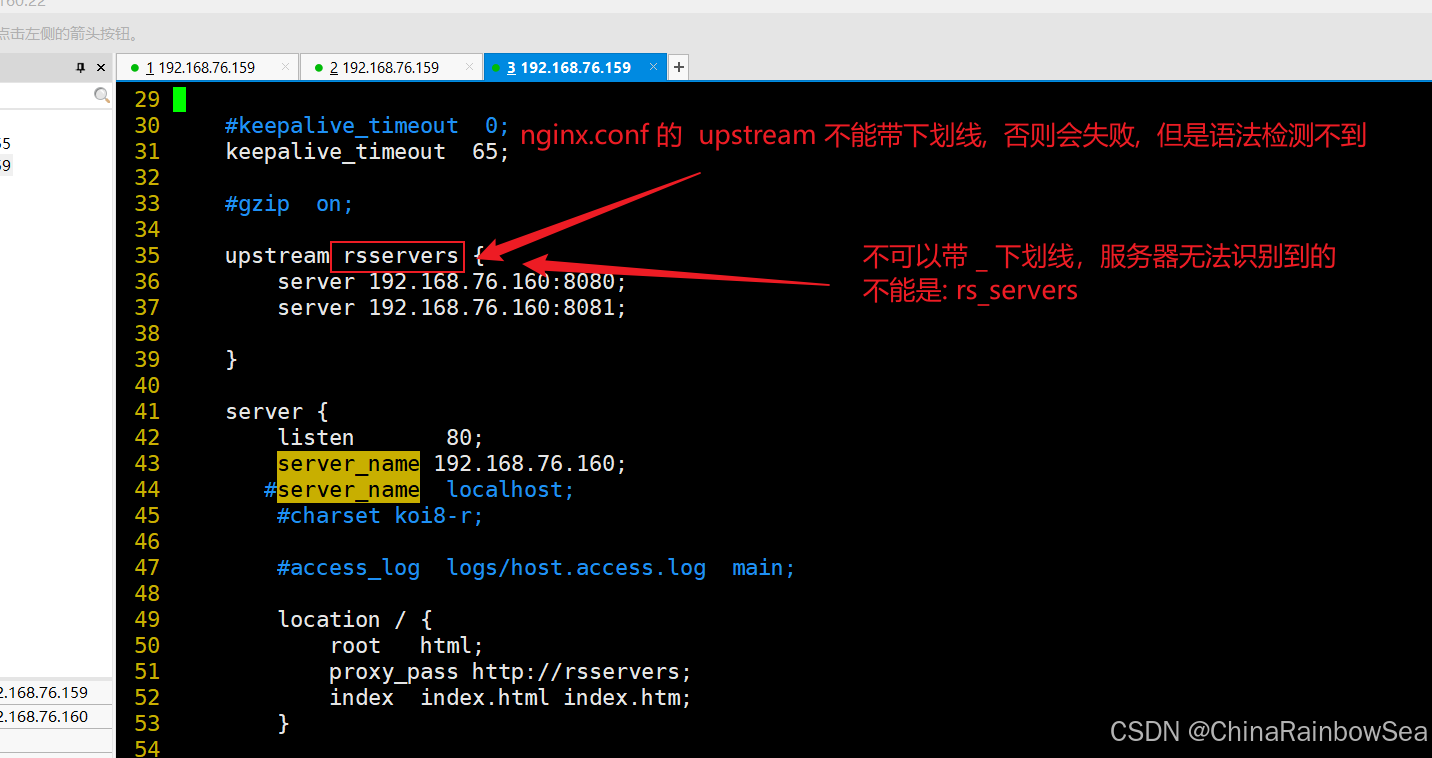

• nginx.conf 的  upstream 不能带下划线,  否则会失败,  但是语法检测不到

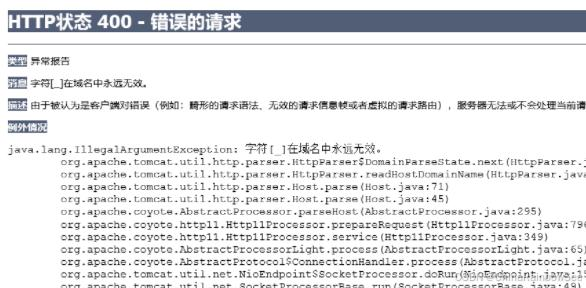

带下划线，报错信息，如下：

• 如果你的欣赏器是无痕上网,  负载均衡可能失效,  因为 Nginx 无法收罗到相关信息,  就遇到这个情况，  改用其它欣赏器即可(比如 chrome)

• 如果某 tomcat 没有监听对应端口说明启动失败了，可以尝试先实行，shutdown.sh再实行 startup.sh 解决


4. 文档: Nginx 的 upstream 设置技巧

基本介绍：
Nginx 是一个反向署理软件，大部分的网站都接纳 Nginx 作为网站/平台的 服务器软件。Nginx 除了可以直接作为 web 服务器使用外，更多的情况是 通过反向署理将哀求转发给上游服务器。
设置上游服务器可以使用 upstream 进行设置，通过 upstream 可以实现服 务的负载均衡规则，可以提高服务器的高可用性。
地址：https://zhuanlan.zhihu.com/p/409693332

• 如果停掉 1 个 Tomcat,  会怎样?

• 如果停掉 1 个 Tomcat,  然后又规复，会怎样?

• 怎样给差别的服务，分配权重 weight


5. 末了：

“在这个末了的篇章中，我要表达我对每一位读者的感激之情。你们的关注和回复是我创作的动力源泉，我从你们身上吸取了无尽的灵感与勇气。我会将你们的鼓励留在心底，继续在其他的领域奋斗。感谢你们，我们总会在某个时刻再次相遇。”
