标题: 服务器硬件完全入门手册（图文详解版） [打印本页]

---

作者: 祗疼妳一个    时间: 2025-3-10 21:09
标题: 服务器硬件完全入门手册（图文详解版）
服务器硬件完全入门手册（图文详解版）

---

第一章 熟悉服务器硬件（从零开始）

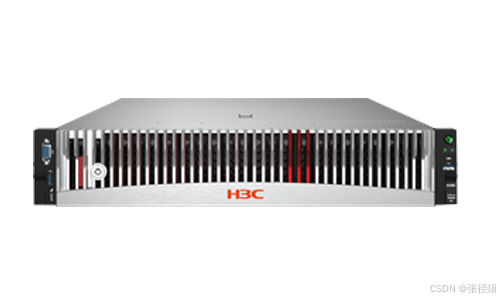

1.1 服务器的"骨架"——机箱

（1）机箱长什么样？

• 外观特性：






  • 前脸：整洁分列的硬盘插槽（像抽屉一样）

  • 背部：大尺寸散热风扇（像抽油烟机）

  • 两侧：带有散热孔的铁皮外壳




（2）怎样区分服务器范例？

范例高度单元适就地景识别特性塔式服务器-小型办公室像大号台式电脑机箱1U服务器4.45cm网站托管扁平的微波炉造型2U服务器8.9cm虚拟化平台可安装更多硬盘刀片服务器特殊尺寸数据中央集群像插在架子上的书本

---

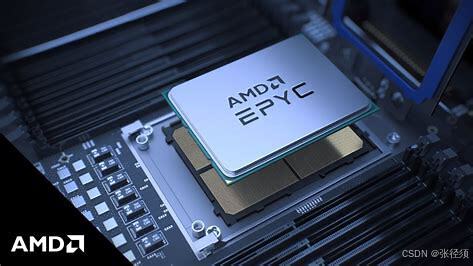

1.2 服务器的"大脑"——CPU

（1）CPU实物识别

• 特性：



  • 比家用CPU大一圈（约7x7cm）

  • 底部有密密麻麻的金色触点（不是针脚）

  • 外貌印有型号代码（如Intel Xeon E5-2697）




（2）怎样看懂CPU型号？

以 Intel Xeon Silver 4310T 为例：

• Intel：品牌

• Xeon：至强系列（服务器专用）

• Silver：银牌（性能等级）

• 4310：4代产物/310编号

• T：低功耗版本


（3）选购建议：

• 入门选择：Intel Xeon E-2300系列

• 性价比之选：AMD EPYC 7302

• 土豪设置：Intel Xeon Platinum 8380


---

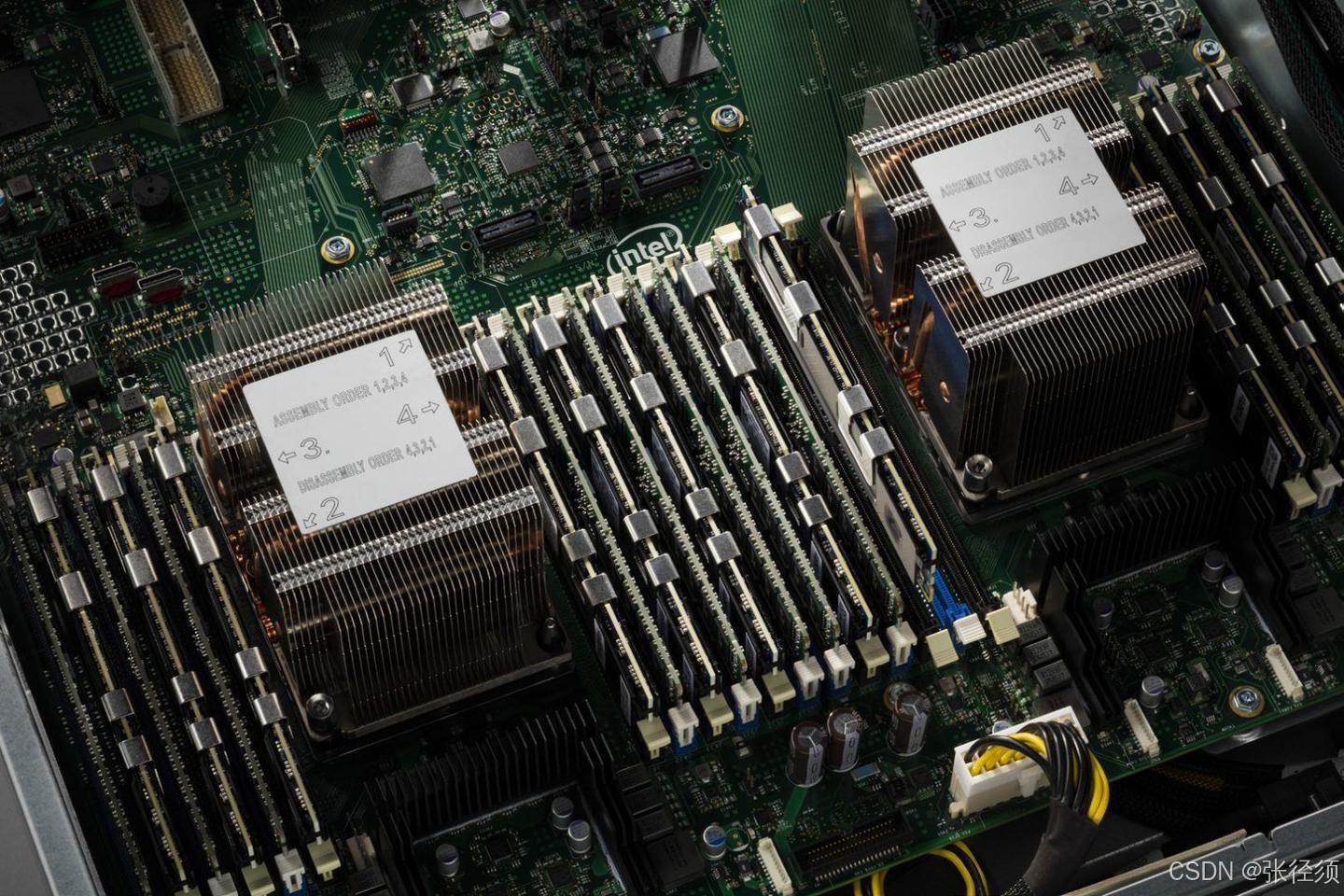

1.3 服务器的"短期影象"——内存

（1）内存条长什么样？

• 明显特性：



  • 比家用内存多一排黑色芯片（ECC校验芯片）

  • 标签上印有"RDIMM"或"LRDIMM"字样

  • 金手指有缺口定位计划




（2）内存代数对比表

范例缺口位置电压常见容量识别口诀DDR3左侧54mm1.5V4/8GB“三长一短”DDR4左侧31mm1.2V16/32GB“中间偏左缺口”DDR5中间对称1.1V64GB+“两边对称缺口” （3）安装本领：

• 戴防静电手环

• 打开两侧卡扣

• 对准缺口垂直插入

• 听到"咔嗒"声才算装好


---

1.4 服务器的"长期影象"——硬盘

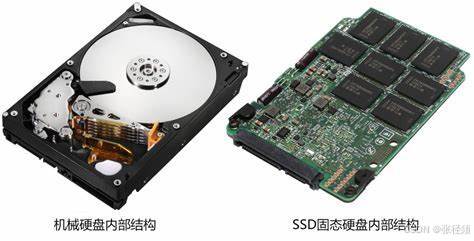

（1）机械硬盘 vs 固态硬盘

• HDD机械硬盘：



  • 重量沉甸甸

  • 运行时能听到"滋滋"声

  • 标签上有转速标识（7200RPM）



• SSD固态硬盘：



  • 重量轻巧

  • 外貌有颗粒感涂层

  • 接口范例多样（SATA/M.2/U.2）




（2）接口范例识别

接口外形特性传输速率SATA扁平L型接口（7针+15针）600MB/sSAS金属护套+双排触点12Gb/sU.2方形接口带锁定卡扣32Gb/sM.2像口香糖的细长条64Gb/s

---

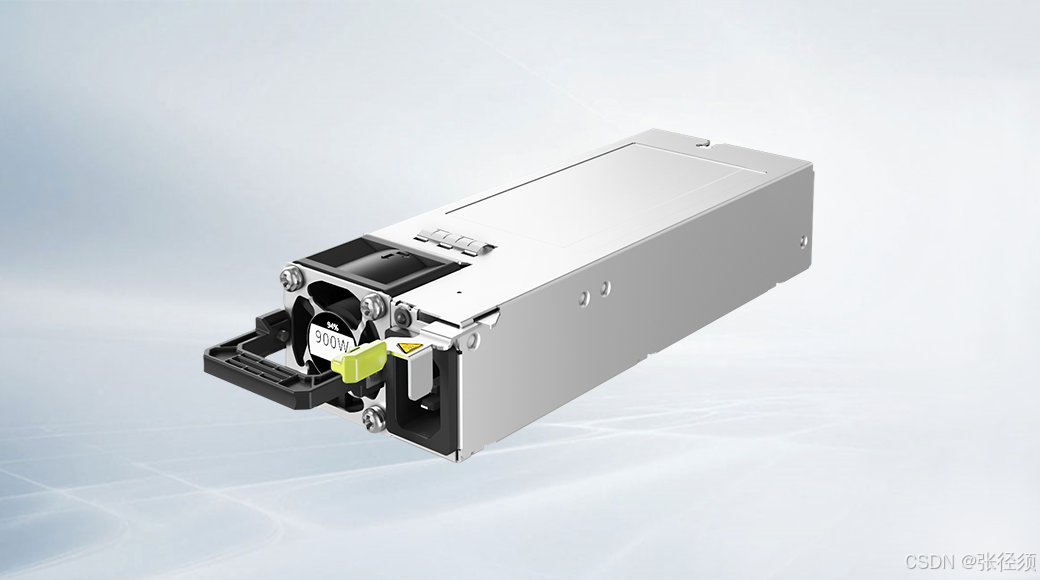

1.5 服务器的"血管"——电源

（1）电源规格识别

• 特性：



  • 标有80Plus认证等级（白牌/金牌/铂金）

  • 接口范例：



    • 24针主板供电（最宽的接口）

    • 8针CPU供电（4+4组合）

    • 6+2针显卡供电






（2）电源计算公式

1. 总功耗 = CPU功耗×数量 + 显卡功耗×数量 + 硬盘数×10W + 100W冗余

复制代码

• 示例：
  双路CPU（各150W）+ 3块硬盘 = 150×2 + 3×10 + 100 = 430W
  建议选择550W电源


---

第二章 硬件组装实战（看图操纵）

2.1 装机步骤分解

     2.2 新手常见错误

• CPU安装：未对齐三角标志导致针脚弯曲

• 内存安装：未完全插入导致开机无表现

• 电源连接：忘记插4/8pin辅助供电

• 散热器安装：忘记撕掉掩护膜


---

第三章 硬件选购避坑指南

3.1 二手配件辨别本领

配件正品特性翻新特性CPU激光刻字清楚外貌打磨痕迹内存颗粒编号一致贴纸覆盖焊点硬盘官方工具检测健康度>90%有异常响声 3.2 兼容性查抄清单

• 主板芯片组是否支持CPU代数

• 内存范例是否与主板插槽匹配

• 电源接口是否满足显卡需求

• 机箱尺寸能否容纳散热器高度


---

第四章 硬件维护宝典

4.1 干净调养工具包

工具用途高压气罐打扫散热器灰尘绝缘毛刷清扫主板积灰无水酒精干净金手指氧化硅脂刮刀重新涂抹CPU散热膏 4.2 故障诊断流程图
