标题: Android安全付出（1）-团体架构-keymint
目次
一、团体架构
1.app到keystore
2.keystore到keymaster(这部分，不同版本会有不同的实现)
3.keymaster到trusty
4.trusty内部的ipc机制调用到TA
5.trusty TA
二、采用keymint照旧keymaster
三、keymint接口定义和具体实现
（1）接口定义
（2）AndroidKeyMintDevice(具体实现服务端示例)
（3）trusty KeyMintDevice(具体实现服务端的另一个示例)
四、trusty TA对硬件的操纵调用和通信
五、总结

一、团体架构

我们来看下如何基于已有的Android系统框架和安全架构，如作甚区块链用户在arm平台的android装备上添加一颗安全芯片，提供硬件级别的安全付出能力和硬件装备。【ps：所有公开内容将仅限于对已开源的AOSP源码的分析】

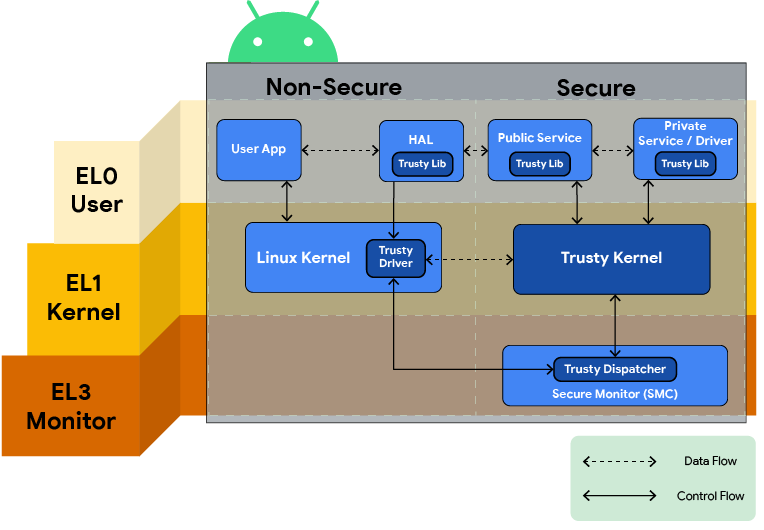

团体的框架（官方图镇楼）：

我们起首以一个简单应用到TA的调用流程来作为整个分析的索引，然后渐渐拆解开来。

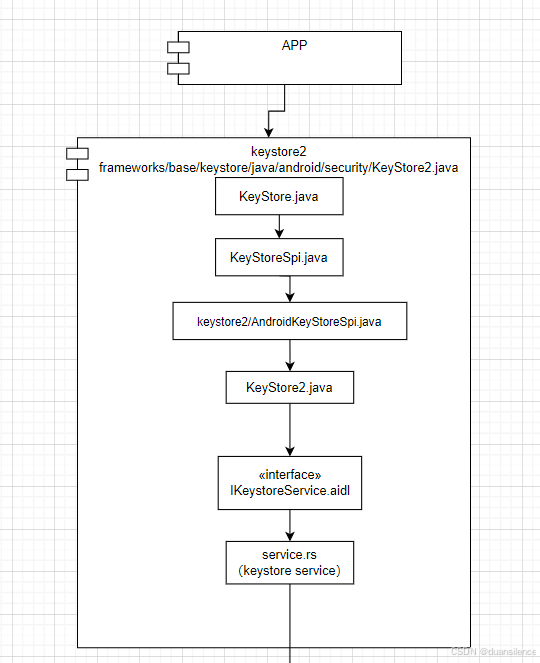

1.app到keystore

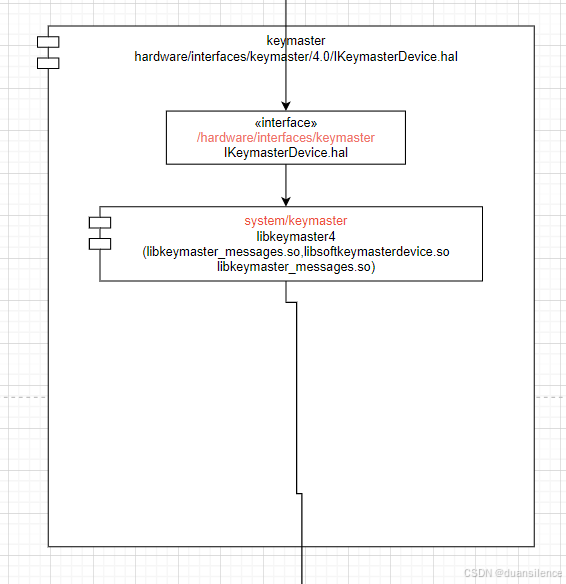

2.keystore到keymaster(这部分，不同版本会有不同的实现)

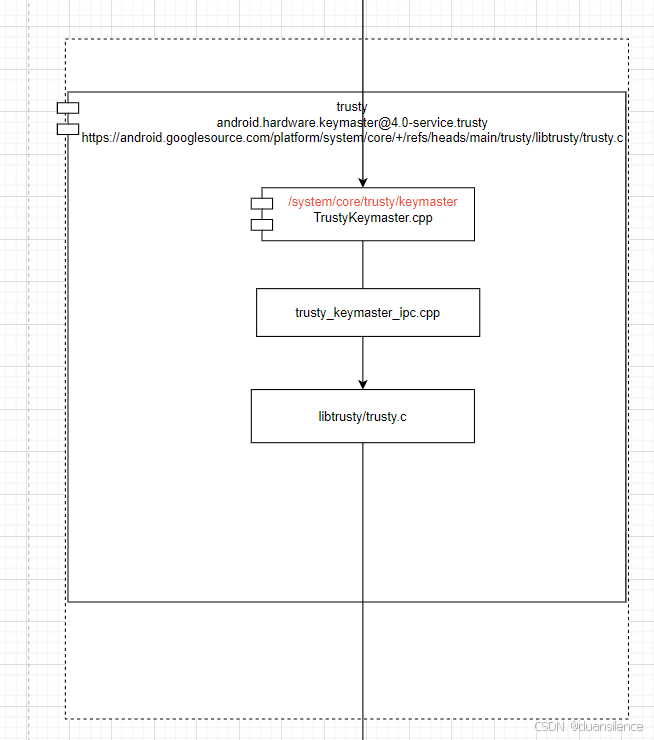

3.keymaster到trusty

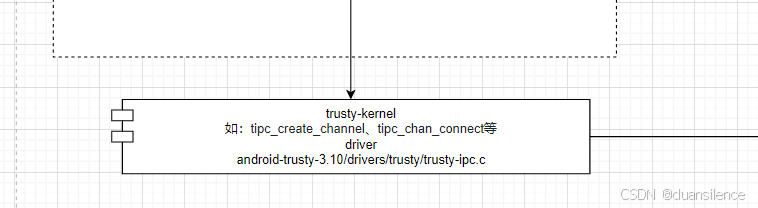

4.trusty内部的ipc机制调用到TA

5.trusty TA

二、采用keymint照旧keymaster

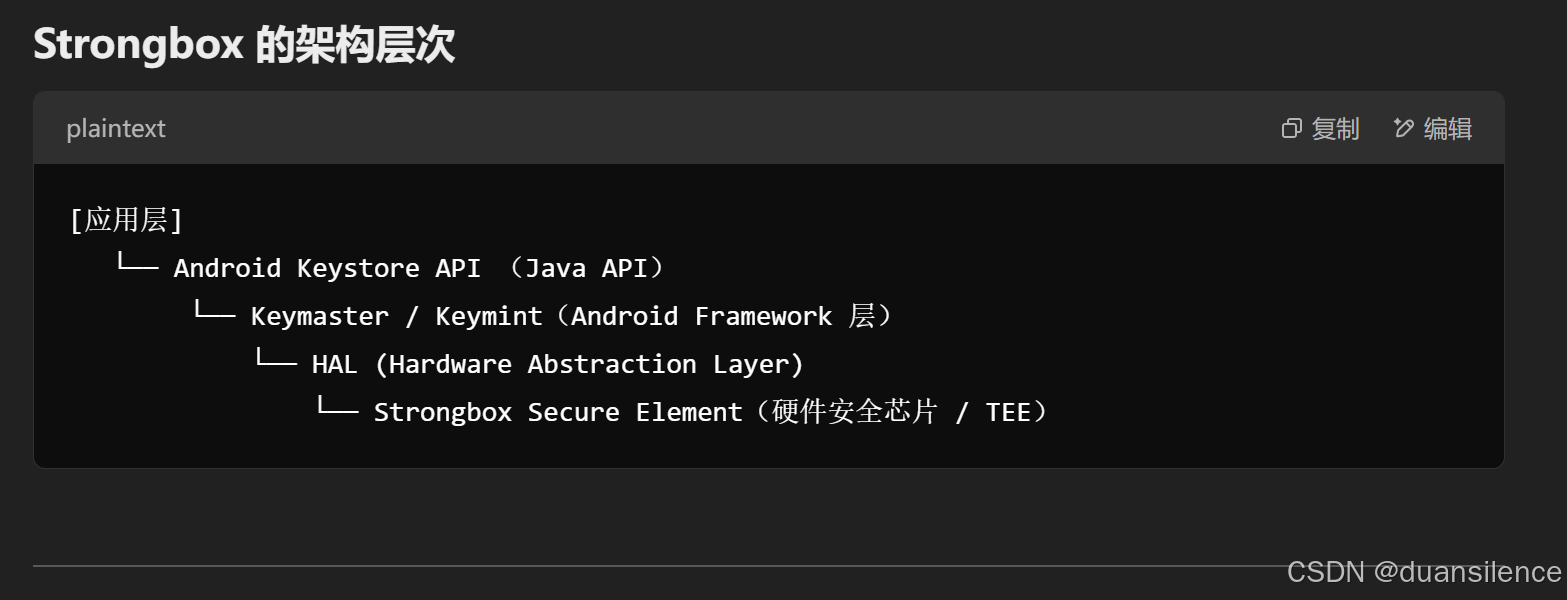

在keystore功能的底层实现上，android在不同的版本有不同的实现。
keymint是keymaster v4之后的替换计划。所以android 15上最好采用keymint的接口进行硬件功能的对接。【这里要看下keymint接口和keymaster接口的差异】

这里，我们关注最新的keymint部分的架构。
三、keymint接口定义和具体实现

（1）接口定义

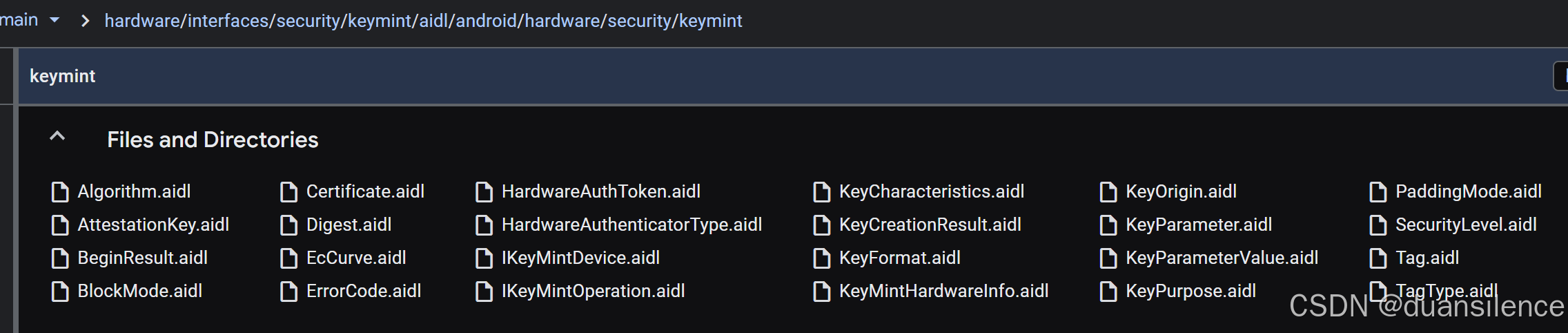

hardware/interfaces/security/keymint/aidl/android/hardware/security/keymint/IKeyMintDevice.aidl

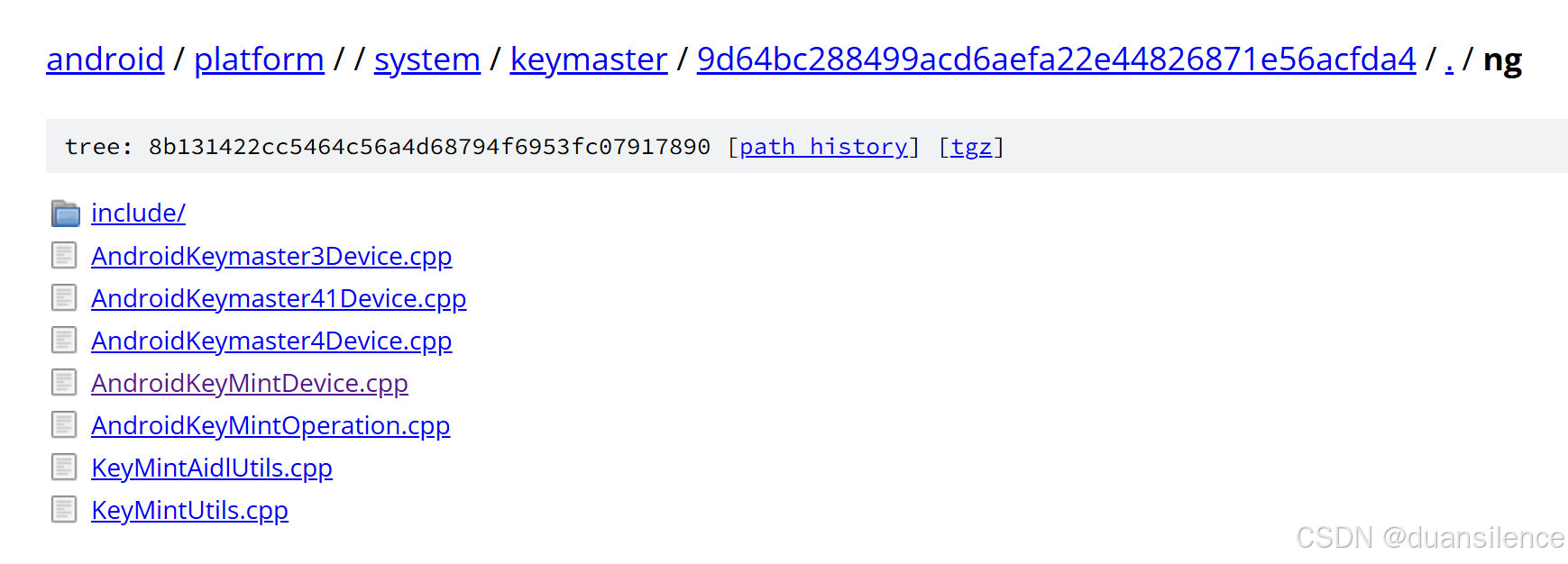

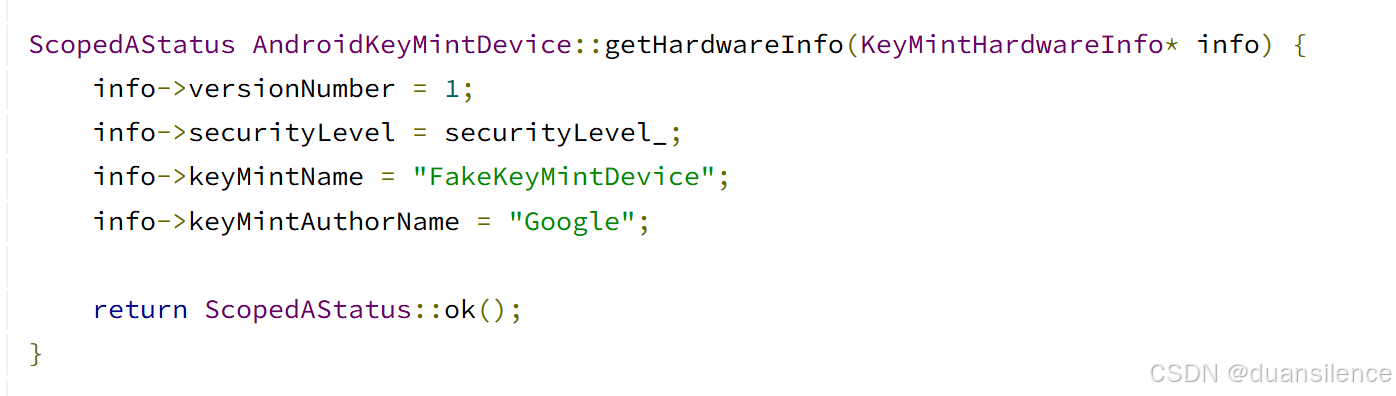

（2）AndroidKeyMintDevice(具体实现服务端示例)

https://android.googlesource.com/platform//system/keymaster/+/9d64bc288499acd6aefa22e44826871e56acfda4/ng/AndroidKeyMintDevice.cpp

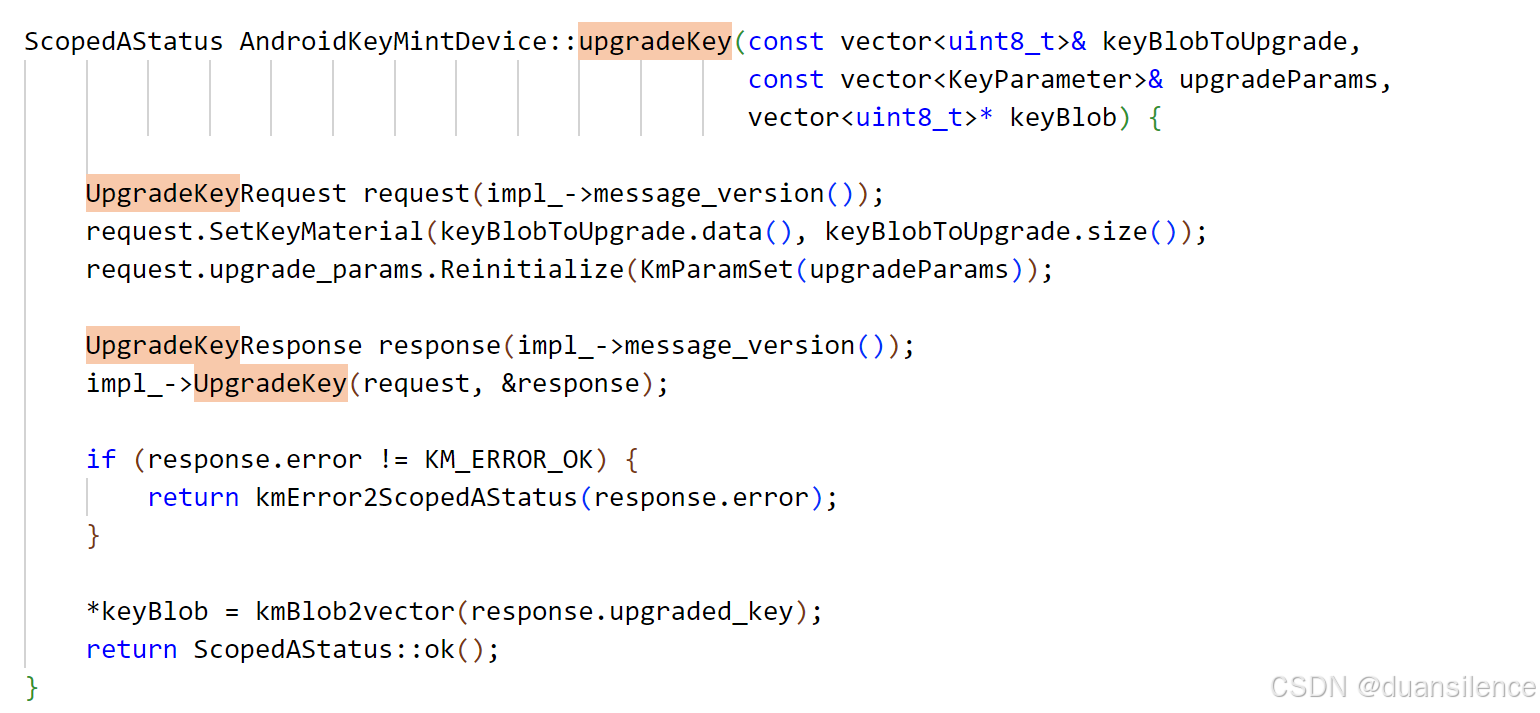

这里会构造一个UpgradeKeyRequest 请求，并实行SetKeyMaterial的任务。

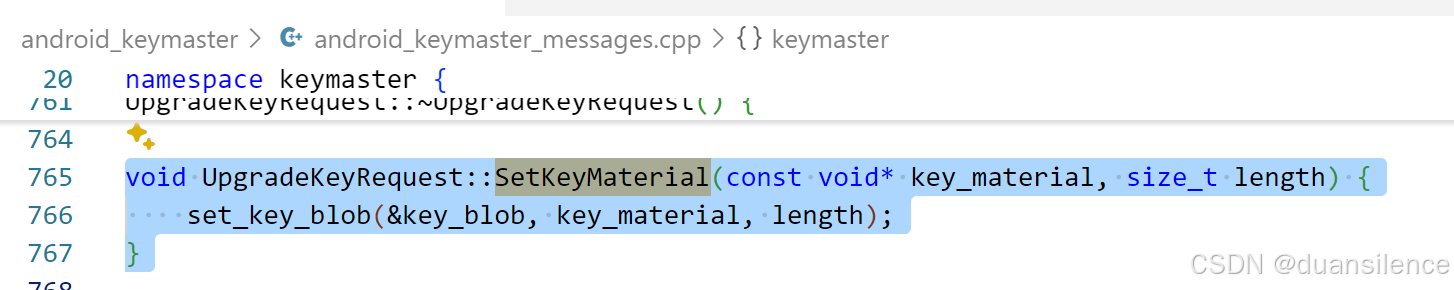

会调到android_keymaster_messeges.cpp中的实现中：

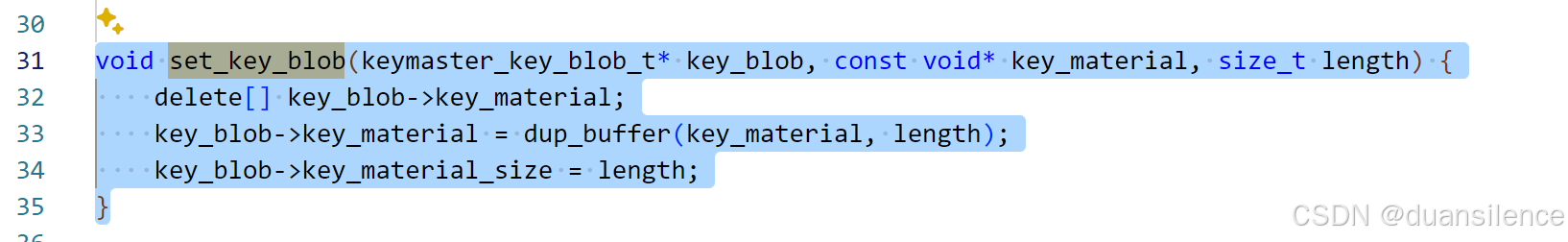

进而调用到：

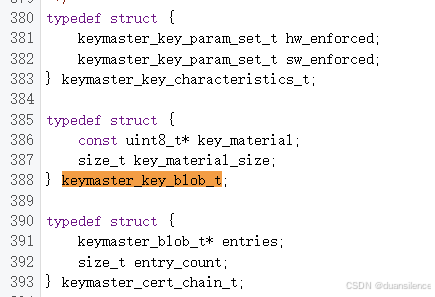

对keymaster_key_blob_t这个布局体进行更新。这个布局体是定义在prebuilts/vndk/v32/arm/include/hardware/libhardware/include/hardware/keymaster_defs.h中。

到这里更新布局体以后，还调用了request.upgrade_params.Reinitialize(KmParamSet(upgradeParams));
这个upgrade_params是AuthorizationSet类型的。

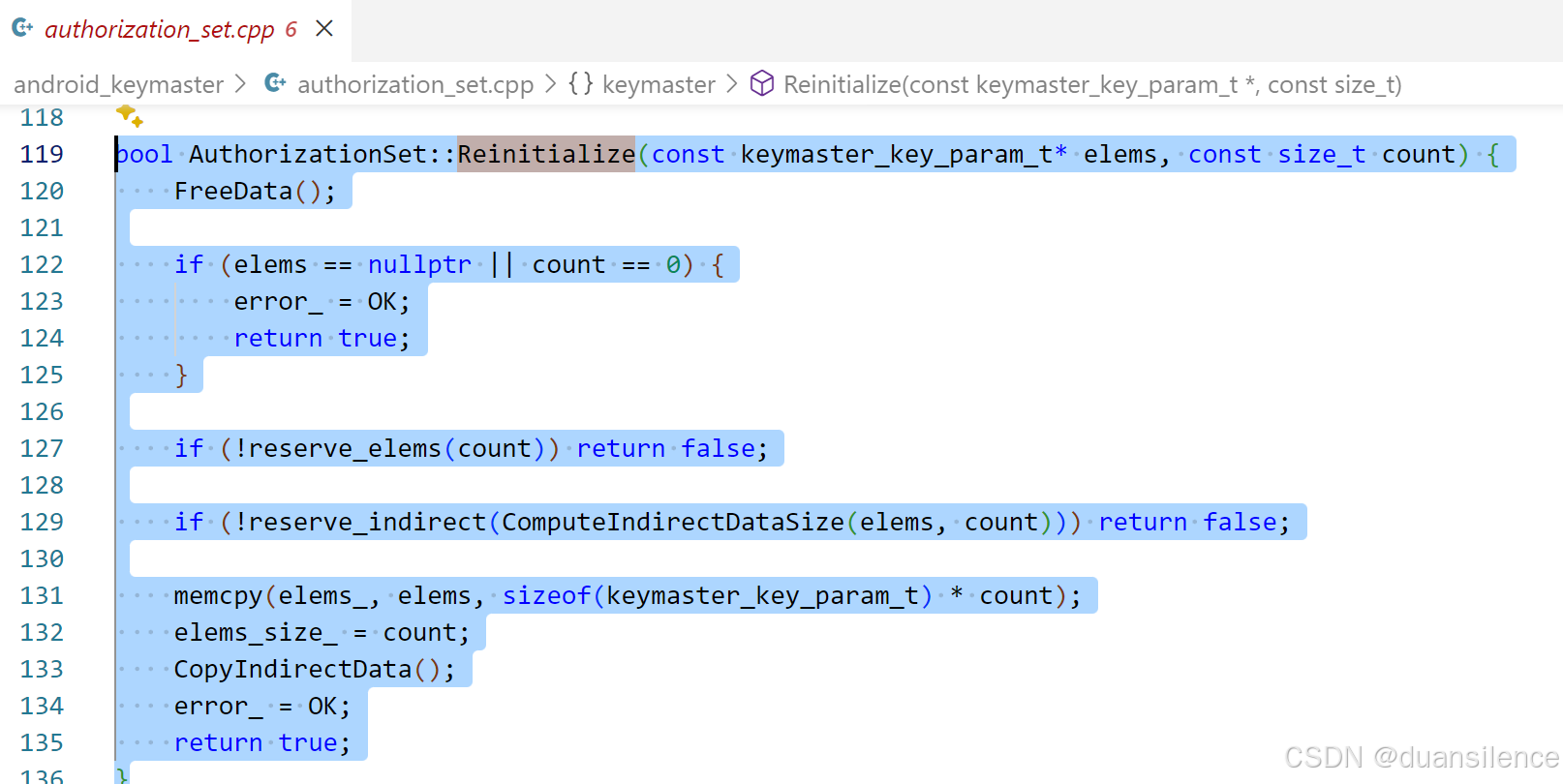

会调用到authorization_set.cpp中：

这里重要是通过memcpy完成的密钥更新。

最后调用impl_->UpgradeKey返回更新结果。

说明：这个system/keymaster目次下是一个AndroidKeyMintDevice的实现。而假如要具体和trusty通信来进行密钥更新。可以参考trusty的TrustyKeyMintDevice的实现。这部分，不同的厂商可以有自己不同的实现：
源码路径：system/core/trusty/keymaster/keymint/TrustyKeyMintDevice.cpp
（3）trusty KeyMintDevice(具体实现服务端的另一个示例)

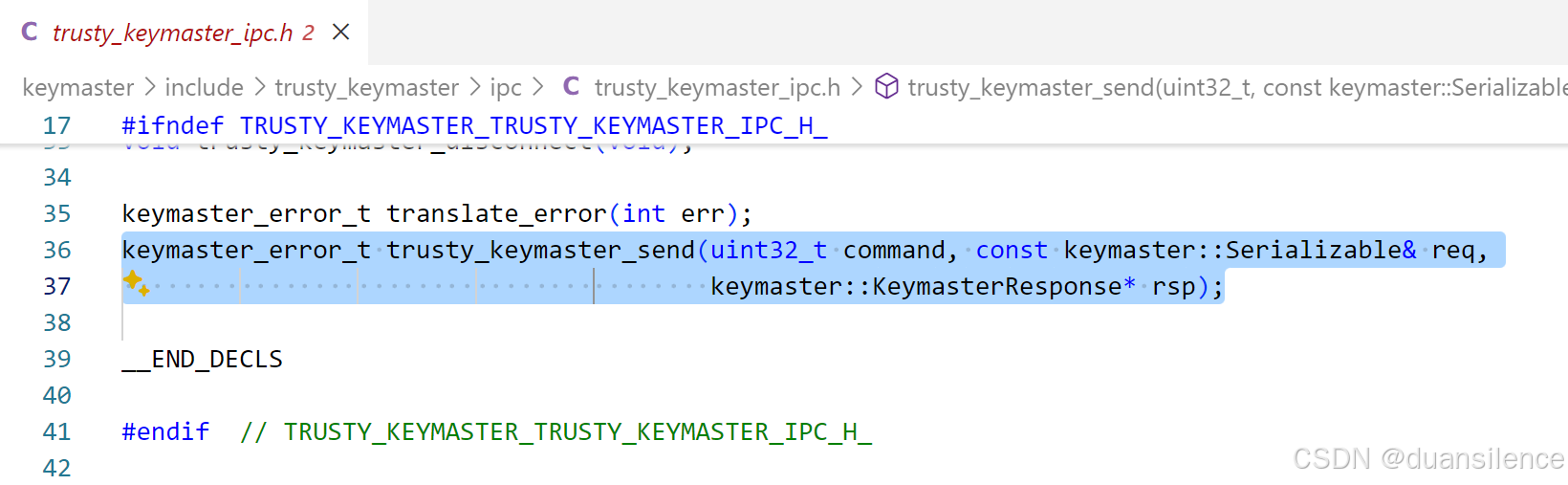

对于trusty的KeyMintDevice的实现。其在trusty_keymaster_ipc.h中定义了trusty的跨历程通信函数
trusty_keymaster_send.

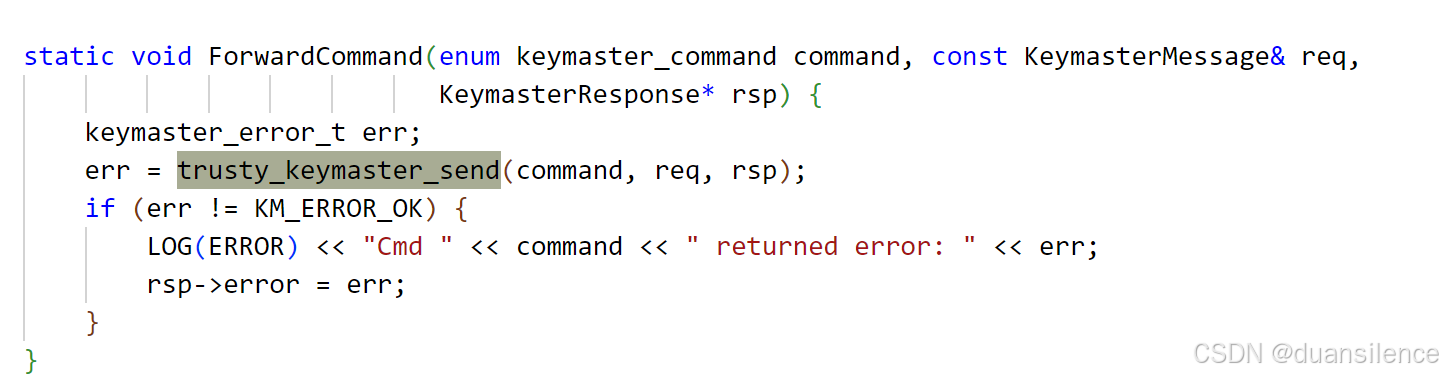

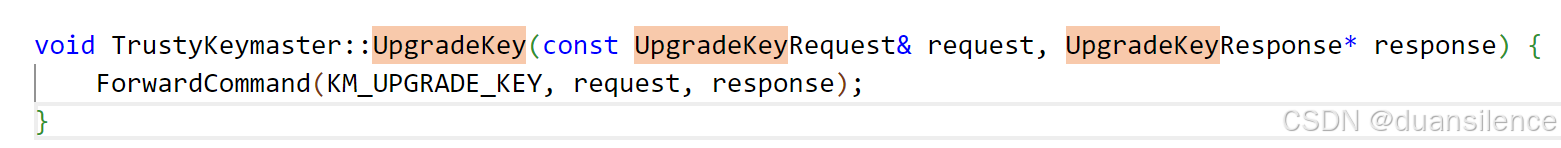

在TrustyKeymaster.cpp中调用trusty_keymaster_send进行了跨历程通信和trusty的TA进行了交互：

这样，更新密钥的请求就到了trusty 的TA中。
四、trusty TA对硬件的操纵调用和通信

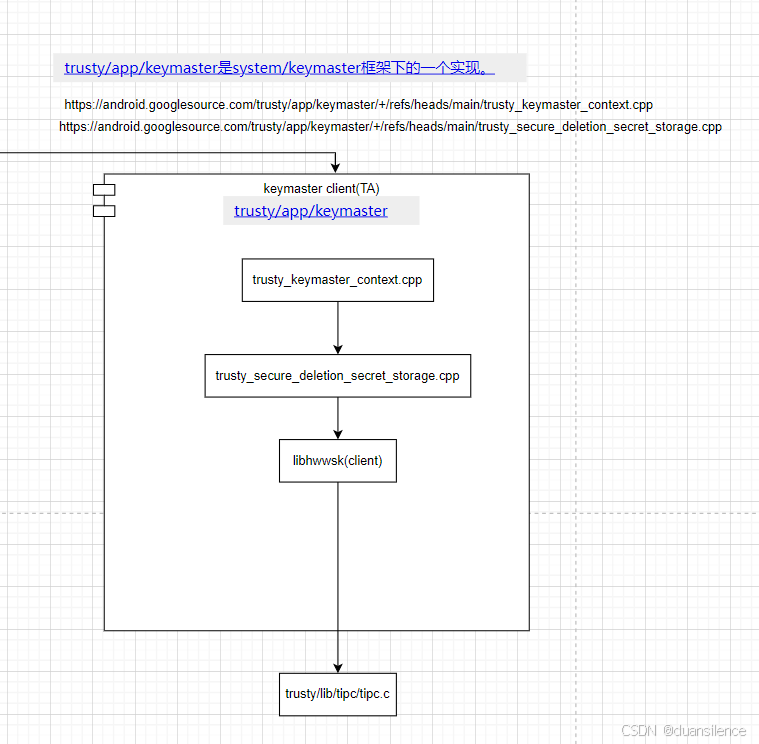

接下来我们看看trusty的keymaster TA端的实现：
源码路径：https://android.googlesource.com/trusty/app/keymaster/+/refs/tags/android-15.0.0_r23
这里，在Android端的TrustyKeymaster.cpp调用UpgradeKey接口以后。会跨进行通信到trusty的TA端：

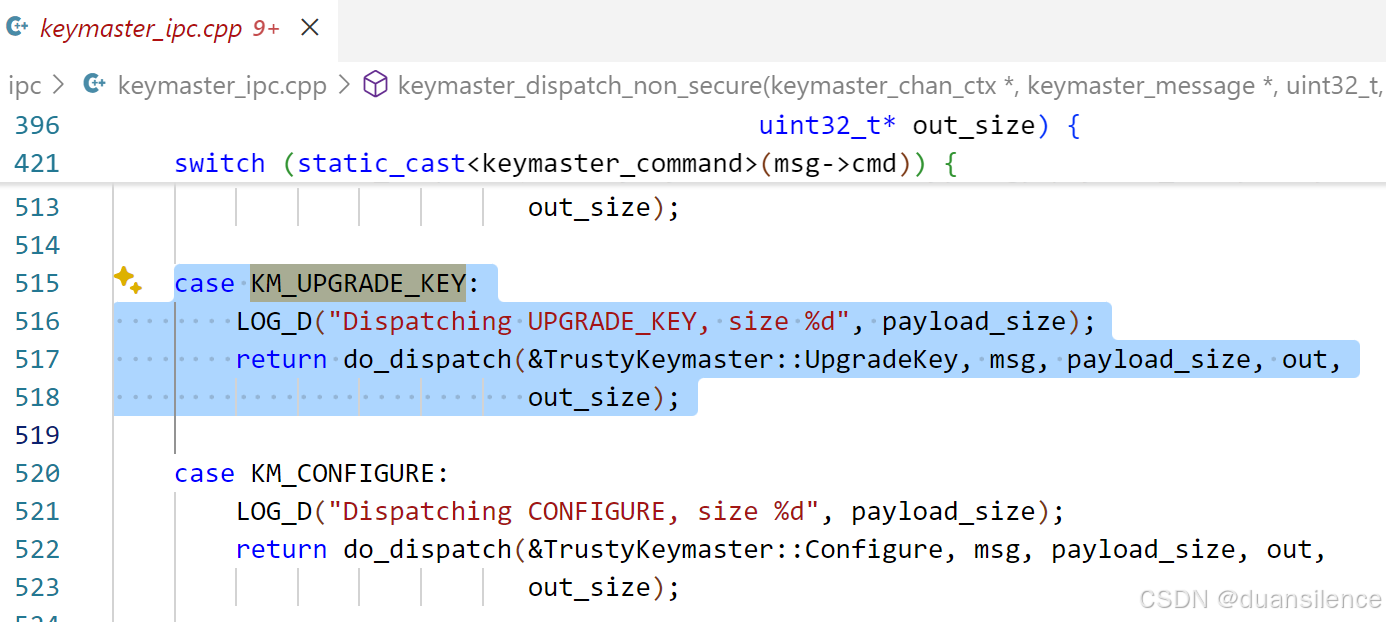

比如在keymaster_ipc.cpp中会处理KM_UPGRADE_KEY消息：进行派发和TA内部的处理：

上面UpgradeKey是一个函数指针。会调用TrustyKeymaster的UpgradeKey函数中（trusty_keymaster.cpp）。AOSP里UpgradeKey函数貌似没有做参考实现（大概我没有找到）。但其他，比如KM_SET_WRAPPED_ATTESTATION_KEY等消息对应的函数有提供参考实现用作示例。

这里，我们看下KM_SET_WRAPPED_ATTESTATION_KEY消息的调用链来分析一下ta的核心功能的实现：

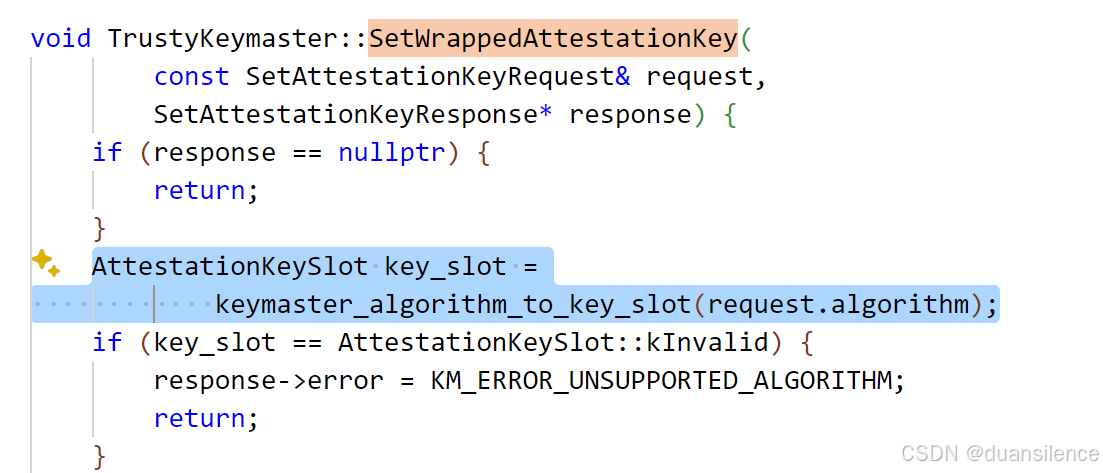

1.起首会构造一个AttestationKeySlot的对象 key_slot

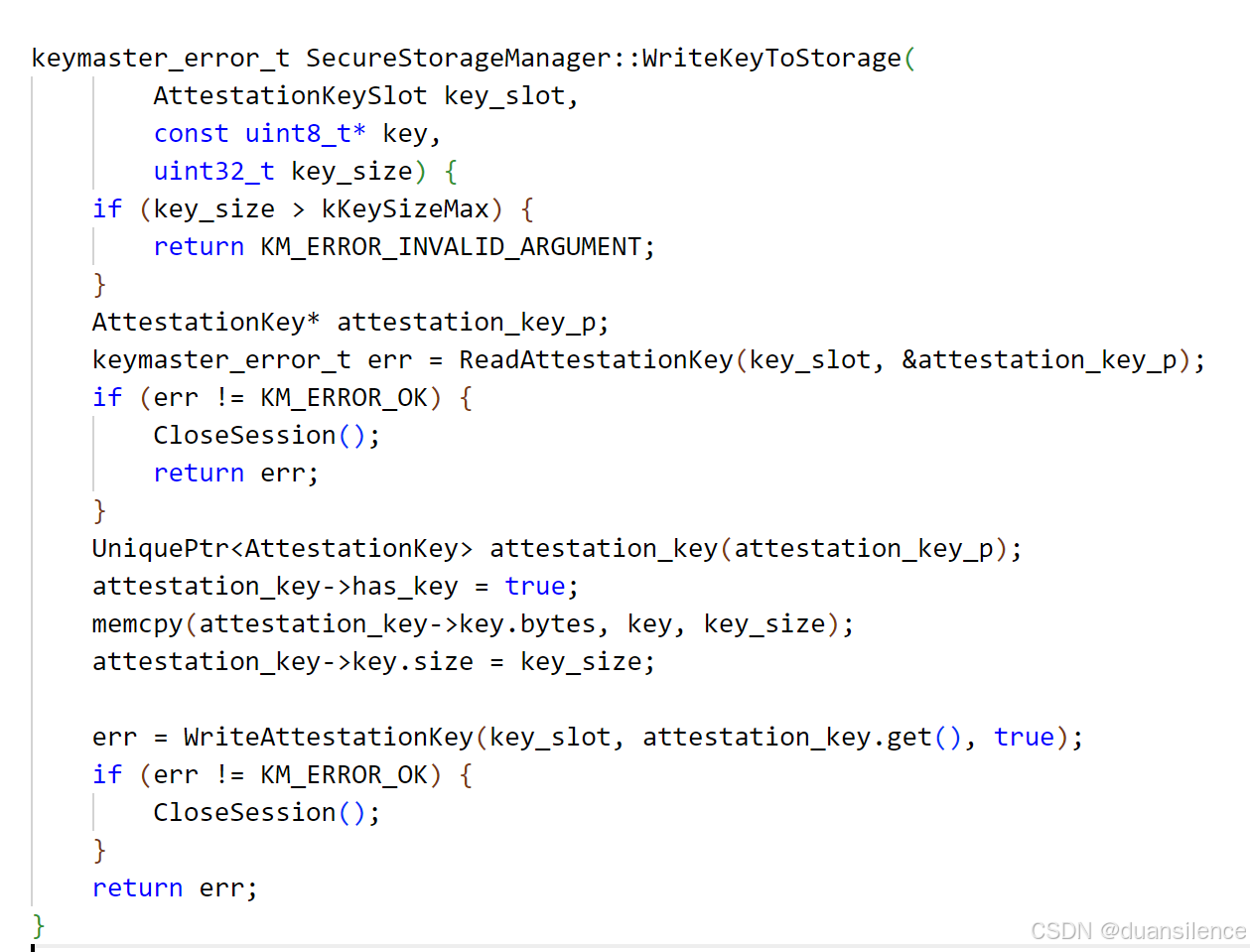

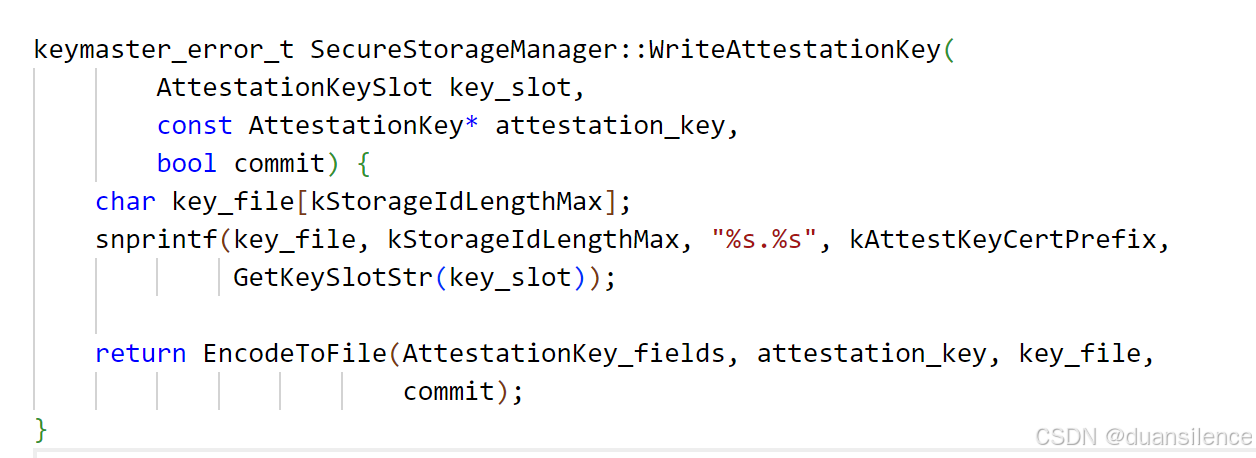

最后，会通过SecureStorageManager对象，将这个key_slot对象写到存储装备上去：

固然，最终的写入也是通过memcpy和snprintf来实现：

这样，最终就到了硬件层面的文件节点操纵。
五、总结

从上面的源码分析，我们可以看到
1.从应用APP层面不停到trusty TA的团体调用链条
2.以及各个调用步调干系的安全模块
3.以及其源码分布环境（framework+kernel）。
能够团体架构上审阅Android端的架构计划。

ps：后续，我们将从【软件架构视角】和【安全架构视角】逐个分析各调用流程涉及的各个模块。
