标题: PCIe设置、Rd Cmd的trace分析SQ/CQ/DB
默认前置知识已经了解PCIe相关功能
PCIe

Configuration Space

设置空间内部包罗基址寄存器。设备申请的地址空间，用于host和device之间的通讯，实际映射到设备内部Reg或内存。
CPU要访问某PCIe设备空间，只必要访问对应的内存地址空间。RC检查该内存地址，如果是某设备空间映射，则触发TLP访问
协议具体字段设置和初始化流程可以参考
https://blog.csdn.net/relax33/article/details/128182253
PCIe RequesterID和设置空间剖析：
RequesterID格式

Requester ID 是 PCIe 事件（TLP 包）的源头标识符，由 Bus Number + Device Number + Function Number 组成，共 16 bits
Trace 中的应用：在 TLP 包头的 Requester ID 字段中标识事件发起者（如 SSD 控制器、网卡）

1. [7:0]   Function Number (0-7)
2. [12:8]  Device Number (0-31)
3. [15:13] Bus Number (0-255)
5. 例如 01:00.0 表示：
6. - Bus 1
7. - Device 0
8. - Function 0

复制代码

在完成事件（Completion TLP）中，Requester ID 用于路由返回数据到精确的发起者。
在 Trace 中看到 Requester ID 02:15.3，可通过设置空间找到对应的 Vendor ID/Device ID，确认是 SSD 控制器还是其他设备。
设置空间

• 每个PCIe功能都有独立的设置空间

• 标准设置空间为256字节

• 扩展设置空间为4KB

• 用于设备设置和控制

• 设置空间访问方式：内存映射访问（MMIO）

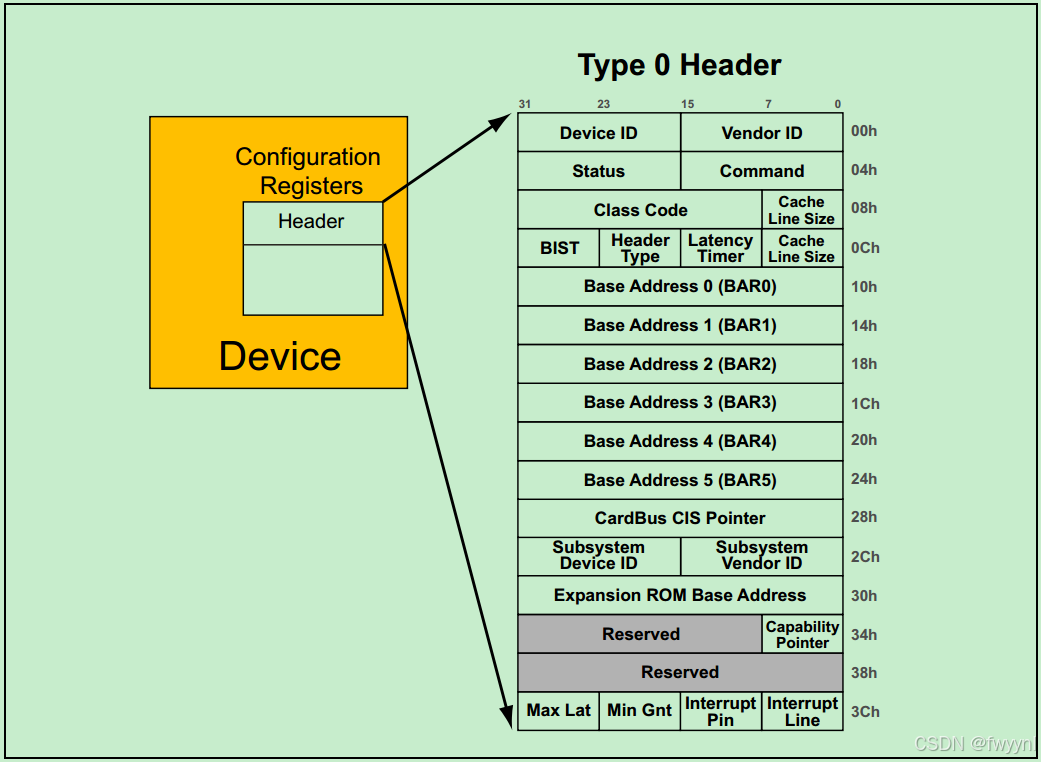

Device Type0体现Device：

偏移名称位宽形貌0x00Vendor ID16b厂商 ID（如 Intel: 0x8086, Samsung: 0x144D）0x02Device ID16b设备型号标识符（由厂商定义）0x08Class Code24b设备类别（高8位为基类，如 0x01=大容量存储，0x02=网络控制器）0x0CHeader Type8b设置头范例（Bit 7=1 体现多功能设备，Bits 6:0=范例，如 0x00=Endpoint）0x10~0x24BAR0~BAR532b/64b基地址寄存器，定义设备内存或 I/O 空间的映射0x3CInterrupt Line8b停止线（传统 PIC/APIC 停止路由）0x3DInterrupt Pin8b停止引脚（INTA~INTD） BAR (Base Address Register)

host分配体系物理地址，写入BAR寄存器，建立地址映射关系。PCIe设备的内部空间大小、属性 都写在BAR Reg中，Host软件读取这些BAR Reg并分配对应空间，将内存基地址写回BAR

1. BAR0~BAR5: 6个32位寄存器
2. - 定义设备所需的内存空间或IO空间
3. - 85700004的含义： 1000 0101 0111 0000 0000 0000 0000 0100
4.   * 最低位0：表示Memory Space
5.   * 位[2:1]=00：32位地址
6.   * 位[31:4]：基地址

复制代码

常见BAR用途：

• BAR0：通常是设备寄存器空间

• BAR1：大概是扩展内存空间，如MSI-X表、DMA缓冲区

• BAR2-5：根据设备需求分配，例如BAR2大概用于 SR-IOV 虚拟功能（VF）的资源设置。


Eg. TLP 写操纵：Host 写入 BAR0 + 0x1000（SQ 门铃），通知 SSD 有新命令提交。
trace

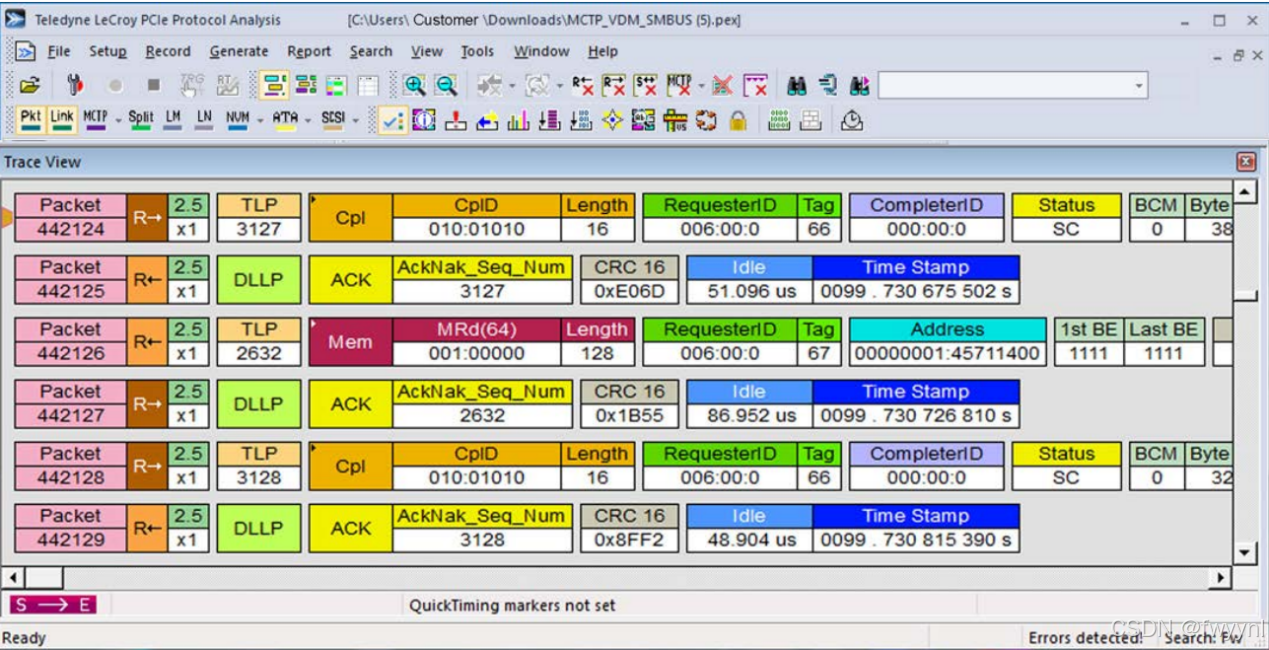

从PCIe协议分析仪 教程拿了一张图
可以说明如何抓取trace

NVMe Rd Cmd

step1：Host写命令到SQ
先发一个SQE指定OPC、SQID、CQID、CID，Data（总传输数据量），MPTR，PRP，SLBA，NLB等参数。D2H
step2：写SQ Tail DB
再睁开，是H2D的一个MWr TLP。IO SQT，写尾指针表明新entry added
step3：SSD通过MRd TLP发去host取指再返回CplD
16DW的指令是读存储哀求，必须对方发回响应。
SSD发的TLP哀求中PRP指向SQID对应的SQ当前head指向的内存地址，从这里取指（SQ的地址从哪里来？- BAR中属性相关Reg）
ASQ - OPC、FUSE等
step4：SSD实行命令 读取对应数据传回主机
根据SQ中的PRP，写入的Host内存地址（dst addr），举行MWr TLP传输。PRP地址有偏移，还要根据RCB和MPS，切分传输TLP包的数量，保证每次传输都是RCB对齐。
step5：SSD向主机的CQ返回
向IO CQ写入完成命令状态。
SQHD：head。当CQE创建时就更新（？）
当Host在处置惩罚CQE时，Controller的SQ Head指针实际值大概已经超过(更新)了CQE中指示的值
step6：停止告知host处置惩罚CQ
MSI-X停止方式。MWr TLP方式通知，停止信息1DW（全零？）
Address是？
step7：主机处置惩罚CQ
通过MWr TLP写controller端CQ的head指针
（都是MWr TLP但是方向不同，D2H=upstream, H2D=downstream）
——————
由于是根据另一台设备抓取trace的总结，没有对应图，图例可以参考下面链接
PCIe TLP trace分析具体（参考SSD Fans）
感爱好可以进一步看TLP字段，RCB等设置
https://blog.csdn.net/qq_41186941/article/details/123217551
后续TODO：LSSTM的状态流转对应trace
LSSTM剖析
