标题: Avalonia跨平台实战(三),自定义控件之Camera控件 [打印本页]

---

作者: 火影    时间: 2025-4-14 00:10
标题: Avalonia跨平台实战(三),自定义控件之Camera控件
上文讲到Avalonia中比较多的便利性，今天我们来讲一下自定义控件

• 研究了个把礼拜Avalonia，发现生态并不是很完善

  首先是国内.NET人数少，且市场占据率也低，导致Avalonia相关的文档和讲授视频也少

  其次是对于Avalonia这个新事务来讲，控件库不完善，固然官方提供了很多控件库，也有其他一些控件库，但是照旧有很多控件没有，例如，富文本编辑器，word，报表，流媒体控件好像官方必要付费才能使用.....

  在这个情况下，由于本身行业和之前项目的关系，有效到流媒体控件，必要调用摄像头来出现影像，但是找了一圈发现并没有满足的控件....

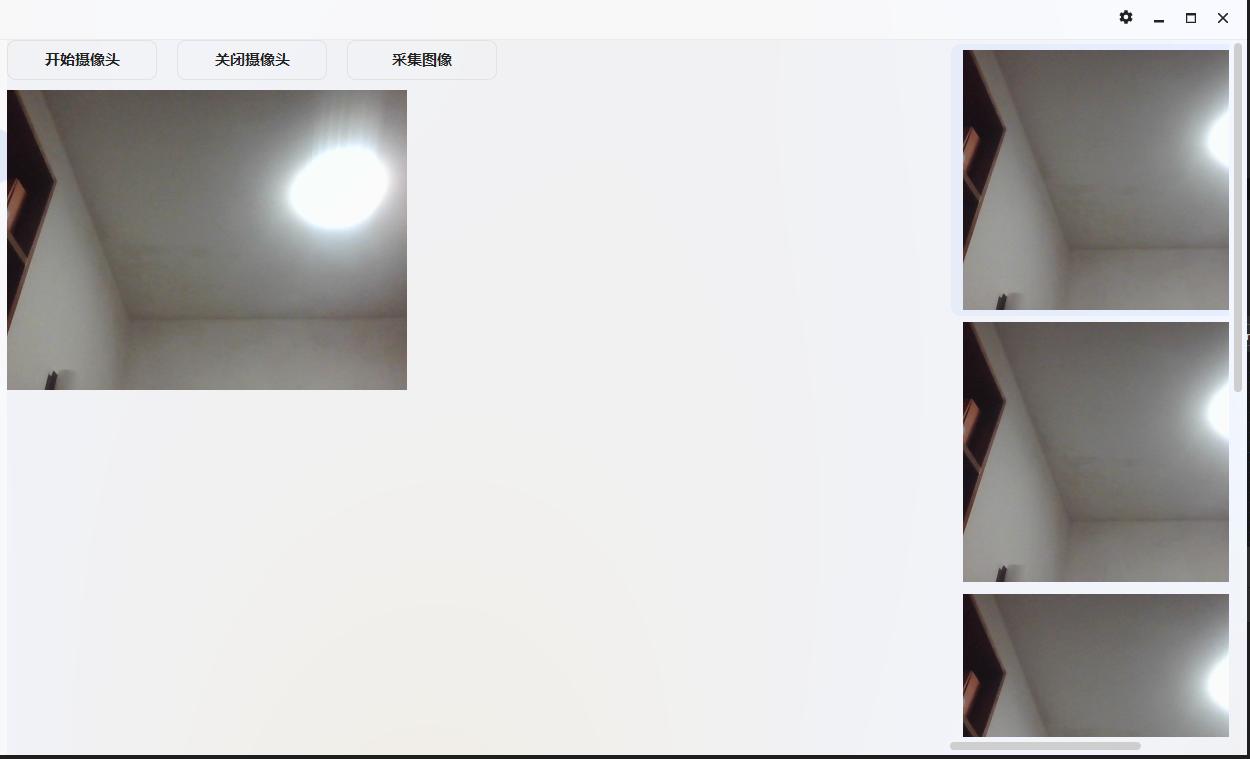

  那我们应该怎么办呢，没办法，只能手撸一个，话不多说，先上效果图，左边是开启的视频窗口，右侧为收罗的帧画面



  那这个效果是怎么实现的呢，我们必要了解几个点



  • 影像是什么

    首先我们必要知道相机或者说摄像头捕获的影像是什么，是一帧一帧的画面，你也可以理解为照片，一帧即一张照片。那知道了这个我们就清楚，影像无非就是连续帧画面播放出来的效果，也就是一帧一帧的画面切换，形成了我们眼中看到的视频影像

  • 怎样自定义控件

    自定义控件分两种，第一种就是用空模板从零开始创建一个控件，第二个就是基于已有控件来定义本身想要的用户控件

  话不多说，开干，这里操作影像使用的库是OpenCvSharp4,在你的项目中引入下面的包，根据本身平台引入对应的runtime包，这里我使用的是win平台测试

  1. [/code][size=2]首先我们新建一个UserControl，放入一个Image控件[/size]
  3. [align=center][img]https://img2024.cnblogs.com/blog/923811/202504/923811-20250413190841658-353616669.png[/img][/align][size=2]接下来，我们必要定义一些须要的属性和方法，这些属性是对外暴露的，且必要注册到用户控件中，建议不了解的小同伴去官网了解一下自定义控件底子。[url=https://docs.avaloniaui.net/zh-Hans/docs/guides/custom-controls/defining-properties]Avalonia自定义控件官方文档[/url][/size]
  5. [size=2]完备代码如下[/size]
  7. [code]public partial class Camera : UserControl
  8. {
  9.         private VideoCapture? _capture;//视频捕捉器
  10.         private CancellationTokenSource? _cancellationTokenSource;//线程令牌
  11.         private bool _isRunning;//视频状态
  13.         public static readonly StyledProperty<bool> IsOpenCameraProperty =
  14.     AvaloniaProperty.Register<Camera, bool>(
  15.         nameof(IsOpenCamera), defaultValue: false);
  17.         public static readonly StyledProperty<WriteableBitmap> CurrentBitmapProperty =
  18.     AvaloniaProperty.Register<Camera, WriteableBitmap>(
  19.         nameof(CurrentBitmap));
  21.         public event EventHandler<string>? CameraErrorOccurred;
  22.         public Camera()
  23.         {
  24.             InitializeComponent();
  25.             this.GetObservable(IsOpenCameraProperty).Subscribe(OnIsOpenCameraChanged);
  26.         }
  28.         public bool IsOpenCamera
  29.         {
  30.             get => GetValue(IsOpenCameraProperty);
  31.             set => SetValue(IsOpenCameraProperty, value);
  32.         }
  34.         public WriteableBitmap CurrentBitmap
  35.         {
  36.             get => GetValue(CurrentBitmapProperty);
  37.             set => SetValue(CurrentBitmapProperty, value);
  38.         }
  40.         private void OnIsOpenCameraChanged(bool isOpen)
  41.         {
  42.             if (isOpen)
  43.                 StartCamera();
  44.             else
  45.                 StopCamera();
  46.         }
  48.         /// <summary>
  49.         /// 开启摄像头
  50.         /// </summary>
  51.         private void StartCamera()
  52.         {
  53.             if (_isRunning) return;
  54.             _capture = new VideoCapture(0);
  55.             if (!_capture.IsOpened())
  56.             {
  57.                 _capture.Dispose();
  58.                 _capture = null;
  60.                 CameraErrorOccurred?.Invoke(this, "未找到可用的摄像头或设备已被占用。");
  61.                 return;
  62.             }
  63.             _cancellationTokenSource = new CancellationTokenSource();
  64.             _isRunning = true;
  66.             Task.Run(() => CaptureLoop(_cancellationTokenSource.Token));
  67.         }
  69.         /// <summary>
  70.         /// 关闭摄像头
  71.         /// </summary>
  72.         private void StopCamera()
  73.         {
  74.                     if (!_isRunning) return;
  75.                     _cancellationTokenSource?.Cancel();
  76.                     _capture?.Release();
  77.                     _capture?.Dispose();
  78.                     _isRunning = false;
  79.         }
  81.         /// <summary>
  82.         /// 捕获帧画面更新到Image控件上
  83.         /// </summary>
  84.         /// <param name="token"></param>
  85.         private void CaptureLoop(CancellationToken token)
  86.         {
  87.             using var mat = new Mat();
  88.             while (!token.IsCancellationRequested && _capture!.IsOpened())
  89.             {
  90.                 _capture.Read(mat);
  91.                 if (mat.Empty())
  92.                     continue;
  94.                 var bitmap = ConvertMatToBitmap(mat);
  95.                 Dispatcher.UIThread.InvokeAsync(() =>
  96.                 {
  97.                     CurrentBitmap = bitmap;
  98.                     VideoImage.Source = bitmap;
  99.                 });
  101.                 Thread.Sleep(30); // 控制帧率
  102.             }
  103.         }
  105.         /// <summary>
  106.         /// 用户控件销毁时释放资源
  107.         /// </summary>
  108.         /// <param name="e"></param>
  109.         protected override void OnDetachedFromVisualTree(VisualTreeAttachmentEventArgs e)
  110.         {
  111.                 base.OnDetachedFromVisualTree(e);
  112.                 StopCamera();
  113.         }
  115.         /// <summary>
  116.         /// 将帧画面转换为Bitmap
  117.         /// </summary>
  118.         /// <param name="mat"></param>
  119.         /// <returns></returns>
  120.         private static WriteableBitmap ConvertMatToBitmap(Mat mat)
  121.         {
  122.                 using var ms = mat.ToMemoryStream();
  123.                 ms.Seek(0, SeekOrigin.Begin);
  124.                 return WriteableBitmap.Decode(ms);
  125.         }
  126. }

  复制代码
  这里可以看到，我们定义了IsOpenCamera来控制是否开启摄像头，CurrentBitmap为当前帧画面。

  我们还需监听一下这个IsOpenCamera的状态来控制视频的捕捉，在构造函数中有这么一句代码

  1. public Camera()
  2. {
  3.     InitializeComponent();
  4.     this.GetObservable(IsOpenCameraProperty).Subscribe(OnIsOpenCameraChanged);
  5. }

  复制代码
  在构造函数中我们需注入属性的监听来执行某些变乱

  在开启摄像头变乱StartCamera中我们使用了线程来循环执行视频捕捉变乱，通过捕捉每一帧的画面，更新到Image控件上，实现视频的实时预览。

  接下来，我们在别的地方使用这个控件




  • View代码

  1. <UserControl xmlns="https://github.com/avaloniaui"
  2.          xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  3.          xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
  4.          xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
  5.          mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
  6.          xmlns:local="using:GeneralPurposeProgram.Controls"
  7.          xmlns:vm="using:GeneralPurposeProgram.ViewModels.UserViewModels"
  8.          x:DataType="vm:HomeViewModel"
  9.          x:>
  10. <Design.DataContext>
  11.     <vm:HomeViewModel></vm:HomeViewModel>
  12. </Design.DataContext>
  13. <Grid ColumnDefinitions="*,300">
  14.     <Grid Grid.Column="0" RowDefinitions="50,300,*">
  15.         <StackPanel Spacing="20" Grid.Row="0" Orientation="Horizontal">
  16.             <Button Content="开始摄像头" HotKey="F5" Command="{Binding StartCameraCommand}" Margin="0,0,0,10" Width="150" />
  17.             <Button Content="关闭摄像头" HotKey="F6" Command="{Binding StopCameraCommand}" Margin="0,0,0,10" Width="150" />
  18.             <Button Content="采集图像" HotKey="F10" Command="{Binding CaptureFrameCommand}" Margin="0,0,0,10" Width="150" />
  19.         </StackPanel>
  20.         <StackPanel Orientation="Horizontal" Grid.Row="1">
  21.             <local:Camera x:Name="CameraVideo"
  22.                               IsOpenCamera="{Binding IsOpenCamera,Mode=TwoWay}"
  23.                               CurrentBitmap="{Binding PreviewImage,Mode=TwoWay}" />
  24.         </StackPanel>
  25.     </Grid>
  27.     <Grid Grid.Column="1">
  28.         <ScrollViewer VerticalScrollBarVisibility="Auto" HorizontalScrollBarVisibility="Auto">
  29.             <ListBox ItemsSource="{Binding Images}">
  30.                 <ListBox.ItemTemplate>
  31.                     <DataTemplate>
  32.                         <Image Source="{Binding}" Height="260" Stretch="Uniform" />
  33.                     </DataTemplate>
  34.                 </ListBox.ItemTemplate>
  35.             </ListBox>
  36.         </ScrollViewer>
  37.     </Grid>
  38. </Grid>
  39. </UserControl>

  复制代码


  • ViewModel代码

  1. public class HomeViewModel : ViewModelBase
  2. {
  3.         private WriteableBitmap? _previewImage;
  4.         public WriteableBitmap? PreviewImage
  5.         {
  6.                 get => _previewImage;
  7.                 set => this.RaiseAndSetIfChanged(ref _previewImage, value);
  8.         }
  10.         private ObservableCollection<WriteableBitmap> _images = [];
  12.         public ObservableCollection<WriteableBitmap> Images
  13.         {
  14.                 get => _images;
  15.                 set => this.RaiseAndSetIfChanged(ref _images, value);
  16.         }
  18.         public ReactiveCommand<Unit, Unit> StartCameraCommand { get; }
  19.         public ReactiveCommand<Unit, Unit> StopCameraCommand { get; }
  20.         public ReactiveCommand<Unit, Unit> CaptureFrameCommand { get; }
  22.         private bool _isOpenVideo = false;
  24.         public bool IsOpenVideo
  25.         {
  26.                 get => _isOpenVideo;
  27.                 set => this.RaiseAndSetIfChanged(ref _isOpenVideo, value);
  28.         }
  30.         public HomeViewModel()
  31.         {
  32.                 StartCameraCommand = ReactiveCommand.Create(StartCamera);
  33.                 StopCameraCommand = ReactiveCommand.Create(StopCamera);
  34.                 CaptureFrameCommand = ReactiveCommand.Create(CaptureFrame);
  35.                 Images = [];
  36.         }
  38.         private void StartCamera()
  39.         {
  40.                 IsOpenVideo = true;
  41.         }
  43.         private void CaptureFrame()
  44.         {
  45.                 if (PreviewImage != null && IsOpenVideo)
  46.                 {
  47.                         Images.Add(PreviewImage);
  48.                 }
  49.         }
  51.         private void StopCamera()
  52.         {
  53.                 IsOpenVideo = false;
  54.         }
  55. }

  复制代码
  通过上面的完备使用代码可以看出，我们前面注册的视频控件的两个属性IsOpenCamera和CurrentBitmap直接暴露给了父控件，通过变乱修改IsOpenCamera的值就能实现视频的开启和关闭。收罗图像则只必要将CurrentBitmap当前帧画面保存起来，存入Images集合中给ListBox体现出来即完成了采图功能。

  相信大家看到这应该都能理解里面的原理了，通过捕捉摄像头的帧画面，一帧一帧更新到Image控件上，其实和动画、漫画一样。

  鉴于上期便利性在这补充一点，相对于WPF来讲，Avalonia可以更方便的给按钮绑定键盘Key来触发变乱，只必要加上HotKey="Key"即可



  可以看到，我在这绑定了F5、F6、F10键，当然，也可以绑定复合案件，例如HotKey="Ctrl+F5"。

  好了，本文就讲到这，后续博主还会出一些自定义控件的合集，我本人是有筹划想手搓一个word文档编辑器的，但如今照旧想法，不确定能不能行，这是个工作量很大的工作，祝我好运吧。由于平时要上班，博主大概率是在周末更新。

  都看到这了，不点个赞再走吗
