一，regmap

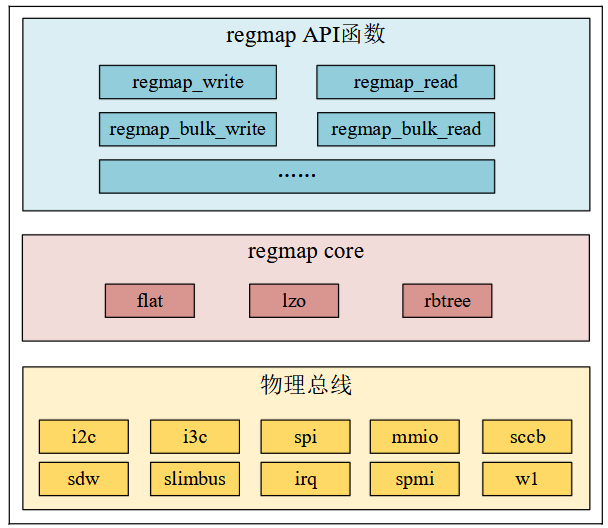

  对于spi和i2c,读写寄存器的框架不同，但设备本质一样，因此就有了regmap模型来对其进行简化，提供同一的接口函数来访问寄存器，而且使用很方便，使用时间，调用regmap的读写寄存器函数即可。

整体框架：

1.     struct regmap *regmap;
2.     struct regmap_config regmap_config;
3.          /*对于spi的设备，之前的读写还需要对t->tx_buf,t->rx_buf等进行操作，再t放到message
4.          中，最后再利用spi_sync发送，比较麻烦*/
5.         static  unsigned  char icm20608c_read_one_reg(struct icm20608c_dev *dev,u8 reg)
6.         {
7.             u8 ret;
8.             unsigned int data;
9.             ret = regmap_read(dev->regmap,reg,&data);//调用regmap的读函数
10.             return (u8)data;
11.         }
12.
13.         void icm20608c_write_one_reg66(struct icm20608c_dev *dev,u8 reg,unsigned char data)
14.         {
15.             regmap_write(dev->regmap,reg,data);//调用regmap的写函数
16.         }
17.
18.         static int icm20608c_probe(struct spi_device *spi)
19.         {
20.             int ret = 0;
21.             icm20608c.regmap_config.reg_bits = 8;//寄存器大小为8bit
22.             icm20608c.regmap_config.val_bits = 8;//寄存器数据值8bit
23.             //icm20608c.regmap_config.read_flag_mask = 0x80;//读掩码
24.             icm20608c.regmap = regmap_init_spi(spi,&icm20608c.regmap_config);//关键就是这个                    函        数，将regmap_config和spi设备关联起来，创建出regmap
25.             if(IS_ERR(icm20608c.regmap))
26.             {
27.                 return PTR_ERR(icm20608c.regmap);
28.             }
29.     ........
30.         }
31.
32.         static int icm20608c_remove(struct spi_device *spi)
33.         {
34.                         .........
35.             regmap_exit(icm20608c.regmap)；
36.             return 0;
37.         }

复制代码

二，IIO子体系

  Linux驱动喜欢把步伐分层，而且一类的放到一起，IIO子体系就是针对ADC传感器，将好比加快度计，光传感器，气压计，磁力计等等设备，用一样的驱动模型。
  布局体iio_dev来表示具体的IIO设备，整体的驱动框架，照旧要看设备，好比spi设备，创建的就是spi_driver。重要包含三个内容：①在probe函数中，申请iio_dev内存，进行初始化，注册iio_dev。②iio_chan_spec对通道的建立，好比icm20608设备，有加快度xyz轴,陀螺仪xyz轴和温度，一共七个数据，因此要建立七个通道，在文件中显示，包含：加快度+x或y或z轴+什么数据，好比原始数据，量程等。③iio_info操纵函数中，read_raw和write_raw函数具体的实现，具体怎么样实现，照旧依靠regmap_read和regmap_write函数，对寄存器进行操纵。
2.1初始化相干工作

  留意，如今不建立全局变量了，之前会这样写：struct icm20608c_dev icm20608，从而在整个驱动中，直接调用icm20608。好比在remove函数中，想进行注销工作，先indio_dev = spi_get_drvdata(spi);获取indio_dev,再得到dev = iio_priv(indio_dev);，即原来没改过的icm20608地址。
  初始化工作中，devm_iio_device_alloc(&spi->dev, sizeof(*dev)) 做了两件事①分配一个struct iio_dev布局的内存，②额外分配sizeof(*dev)巨细的内存空间（这里是struct icm20608c_dev的巨细。

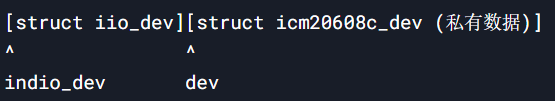

  iio_priv(indio_dev)是一个宏，它返回的是紧跟在iio_dev布局体背面的私有数据地区的指针，dev = iio_priv(indio_dev)获取的是紧跟在iio_dev背面的为驱动私有数据预留的内存地区的指针。

1. struct icm20608c_dev {
2.     struct spi_device *spi;
3.     struct regmap *regmap;
4.     struct regmap_config regmap_config;
5.     struct mutex lock;
6. };
7. /*完成设备号注册 节点注册 spi设备初始化*/
8. static int icm20608c_probe(struct spi_device *spi)
9. {
10.     int ret = 0;
11.     struct icm20608c_dev *dev;
12.     struct iio_dev *indio_dev;
14.     /*1.iio_dev申请内存*/
15.     indio_dev = devm_iio_device_alloc(&spi->dev,sizeof(*dev));
16.     if(!indio_dev)
17.     {
18.         return ret;
19.     }
20.     /*2.获取icm20608c_dev结构体地址*/
21.     dev = iio_priv(indio_dev);
22.     dev->spi = spi;
23.     spi_set_drvdata(spi,indio_dev);
24.     mutex_init(&dev->lock);
25.     /*3.初始化iio_dev成员变量*/
26.     indio_dev->dev.parent = &spi->dev;
27.     indio_dev->info = &icm20608c_info;
28.     indio_dev->name = ICMC20608C_NAME;
29.     indio_dev->modes = INDIO_DIRECT_MODE;
30.     indio_dev->channels = icm20608_channels;
31.     indio_dev->num_channels = ARRAY_SIZE(icm20608_channels);
32.     /*4.注册iio_dev*/
33.     ret = iio_device_register(indio_dev);
34.     if(ret<0)
35.     {
36.         return ret;
37.     }
38.     /*5.初始化regmap_config并且注册*/
39.     dev->regmap_config.reg_bits = 8;//寄存器大小为8bit
40.     dev->regmap_config.val_bits = 8;//寄存器数据值8bit
41.     //dev.regmap_config.read_flag_mask = 0x80;//读掩码
42.     dev->regmap = regmap_init_spi(spi,&dev->regmap_config);
43.     if(IS_ERR(dev->regmap))
44.     {
45.         goto regmap_error;
46.         return PTR_ERR(dev->regmap);
47.     }
48.     /*6.初始化SPI设备*/
49.     spi->mode = SPI_MODE_0;//时钟模式
50.     spi_setup(spi);
51.     /*7.寄存器初始化内容*/
52.     icm20608c_reg_init(dev);
53.     printk("probe success \r\n");
54.     return 0;
55. regmap_error:
56.     iio_device_unregister(indio_dev);
57.     return ret;
58. }
59. static int icm20608c_remove(struct spi_device *spi)
60. {
61.     /*这段代码,为了获取icm20608c_dev的地址和iio_dev地址,以便进行解除*/
62.     struct icm20608c_dev *dev;
63.     struct iio_dev *indio_dev;
64.     indio_dev = spi_get_drvdata(spi);
65.     dev = iio_priv(indio_dev);
66.     /*删除regmap,注销iio_dev*/
67.     regmap_exit(dev->regmap);
68.     iio_device_unregister(indio_dev);
69.     printk("remove success \r\n");
70.     return 0;
71. }

复制代码

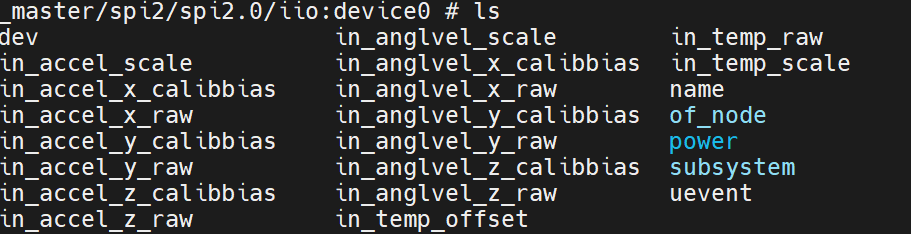

2.2 通道

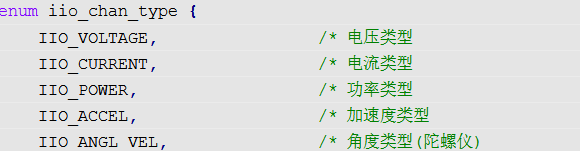

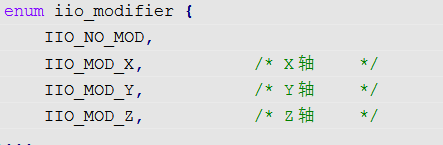

  这个 ICM20608_CHAN(_type, _channel2, _index)宏，就相当于给带入里面的数进行赋值，创建出一个通道布局体，_type是表示各种数据，好比加快度IIO_ACCEL，当modified=1，channel2 为通道修饰符，表示对这个_type还有更具体的形貌。  info_mask_shared_by_type 为相同type范例通道共有的（但是名字要一样，好比都是加快度范例，in_accel_sacle），info_mask_separate 为这个通道私有的(好比in_accel_x_raw)，具体在文件中的顺序，依靠scan_index，为0时间，在最前面。
