标题: 车载学习（3）————Canoe工具的使用

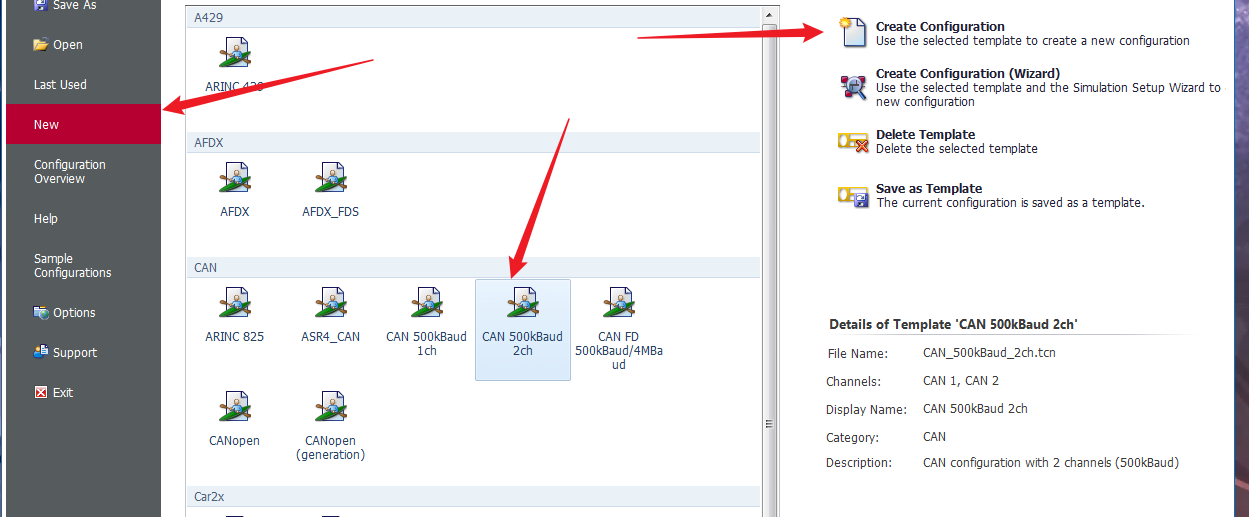

1.Canoe项目创建流程

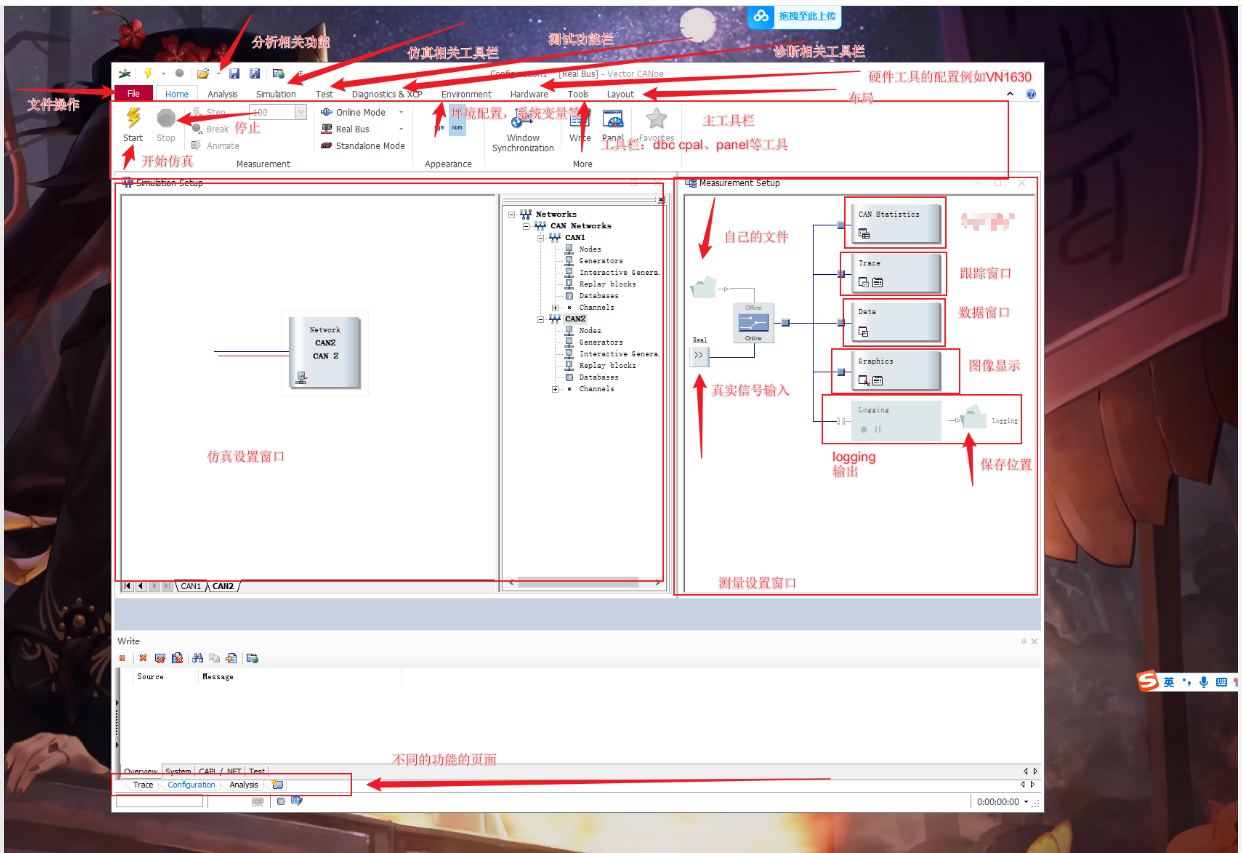

2.页面介绍

3.Canoe例子项目学习

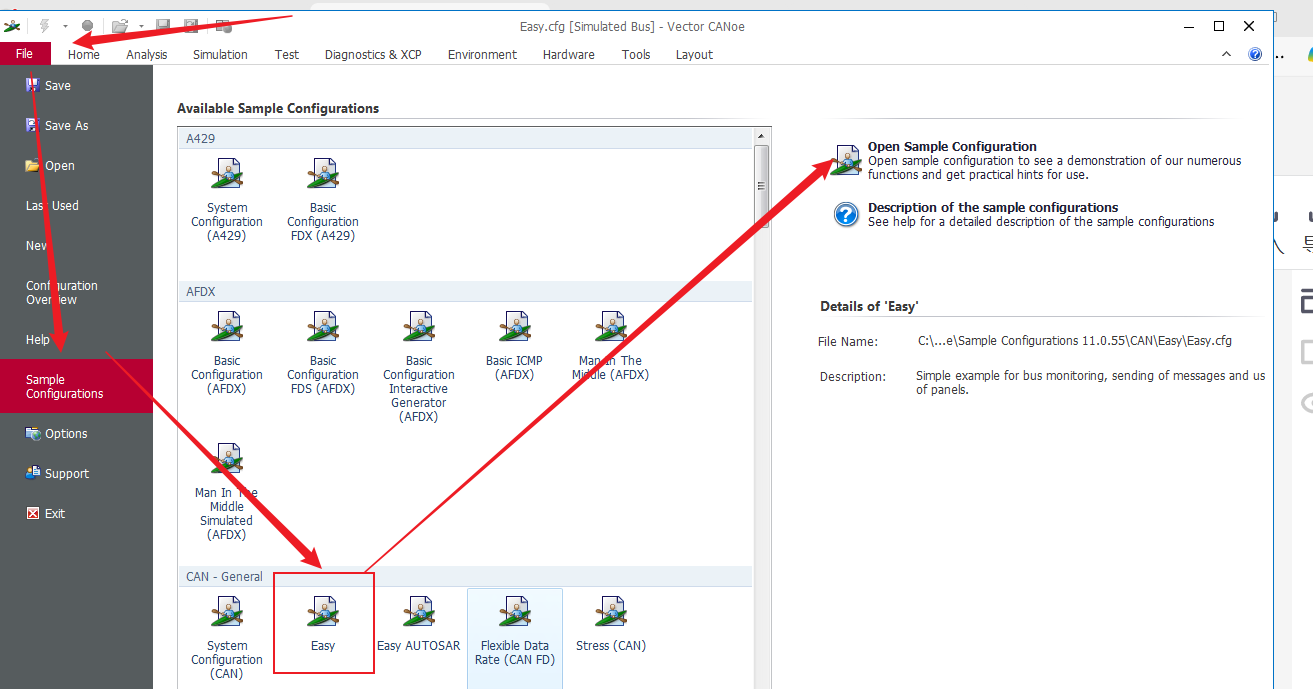

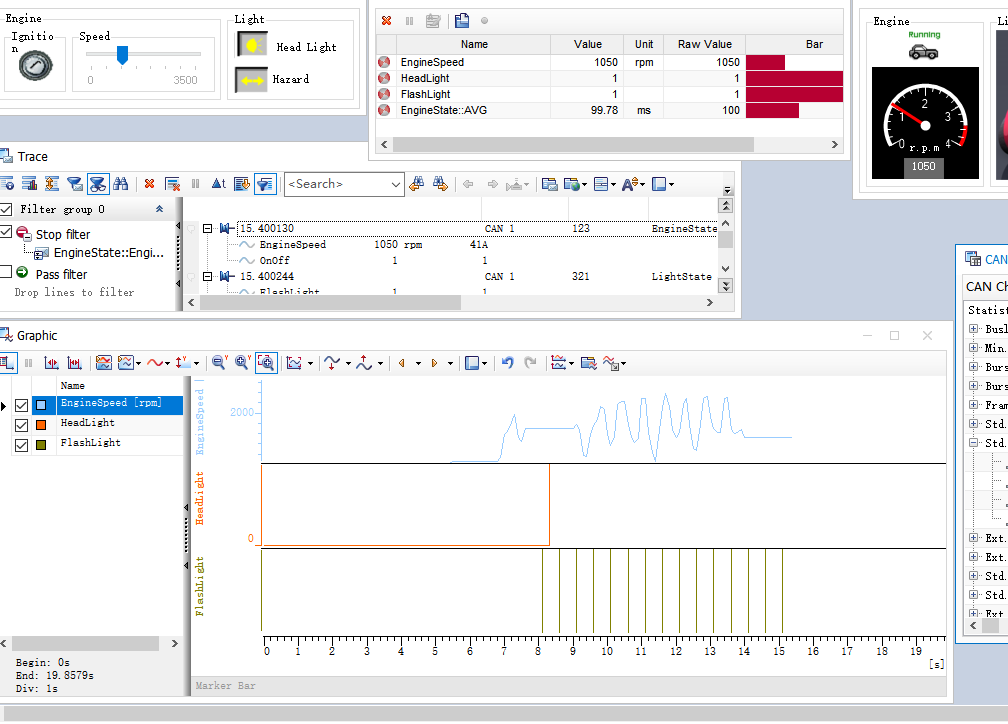

1打开一个简单的Can总线项目

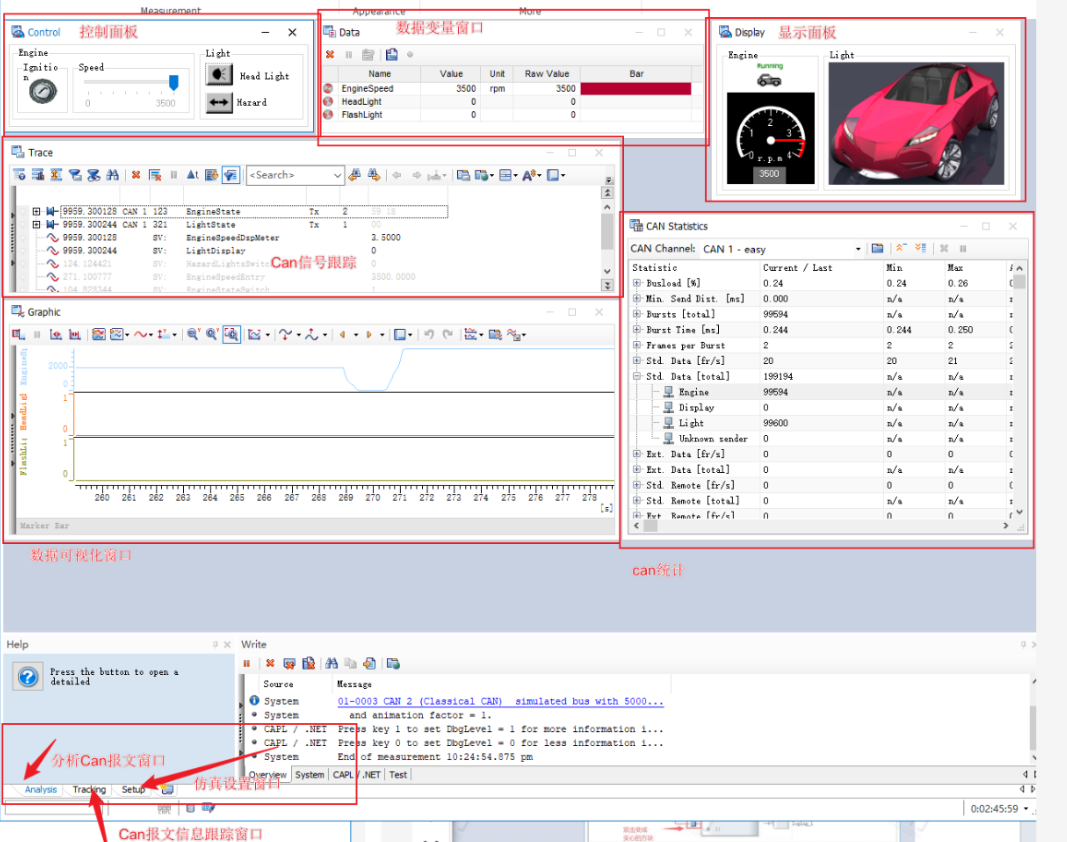

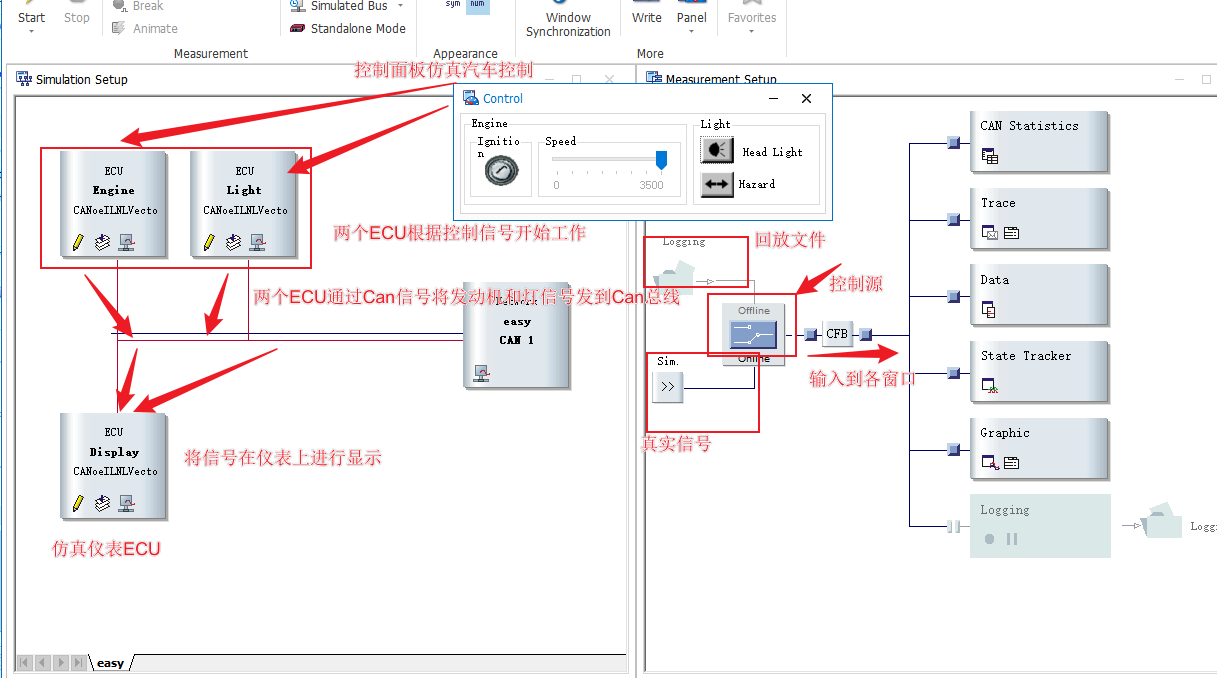

2界面分析

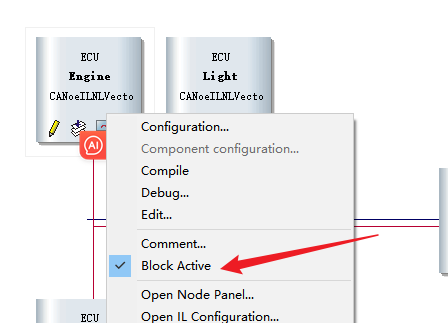

可以通过禁用节点功能，模拟ECU故障，禁用的节点将不会加入仿真中的CAN总线。

3各窗口分析：

1 跟踪窗口

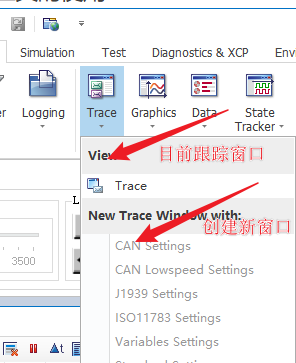

1trace窗口的打开和创建

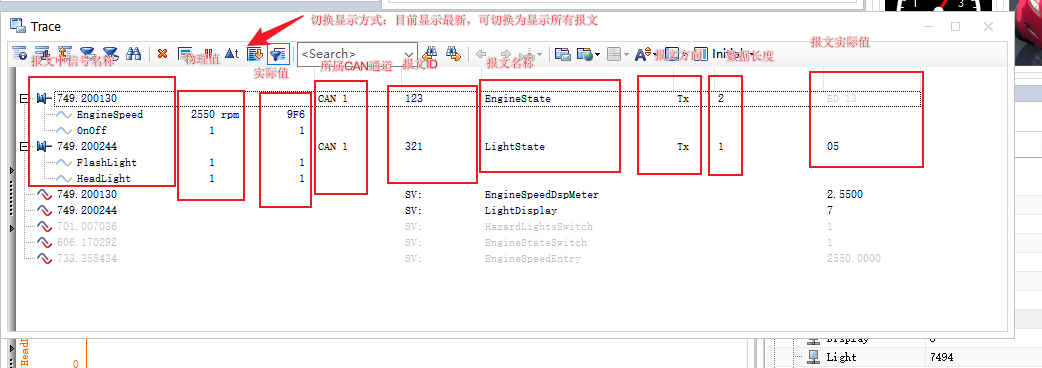

2.trace 窗口的作用：显示报文根本信息

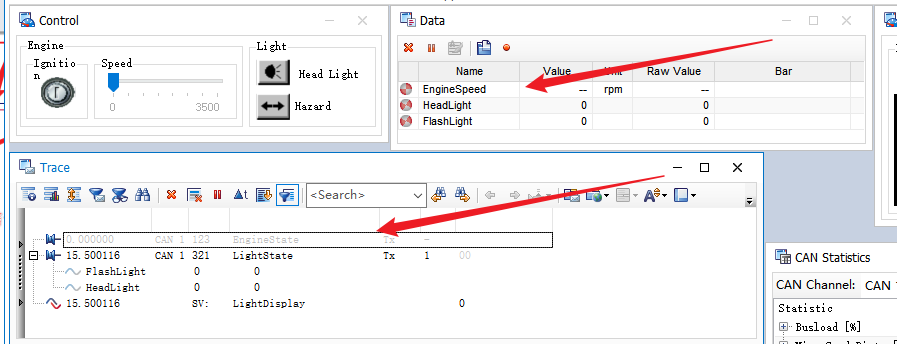

报文相对之前没有变化则会显示成灰色。

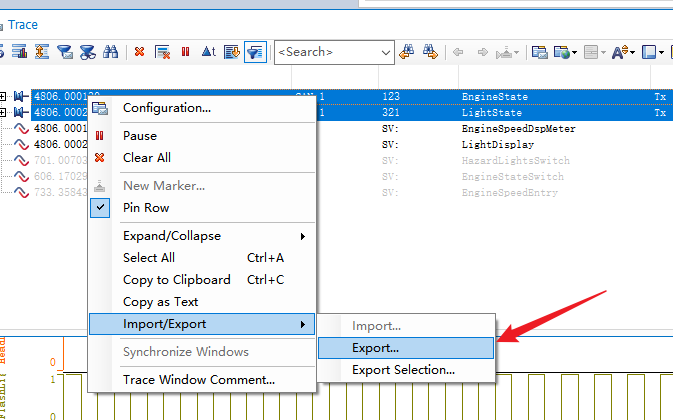

3.导出报文的方法：

选中报文

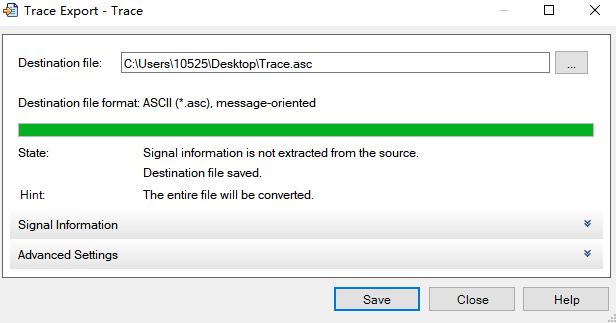

生存文件

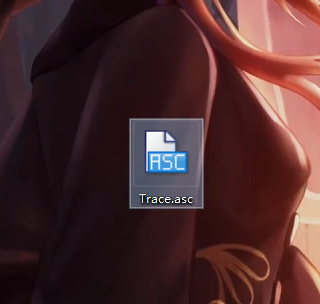

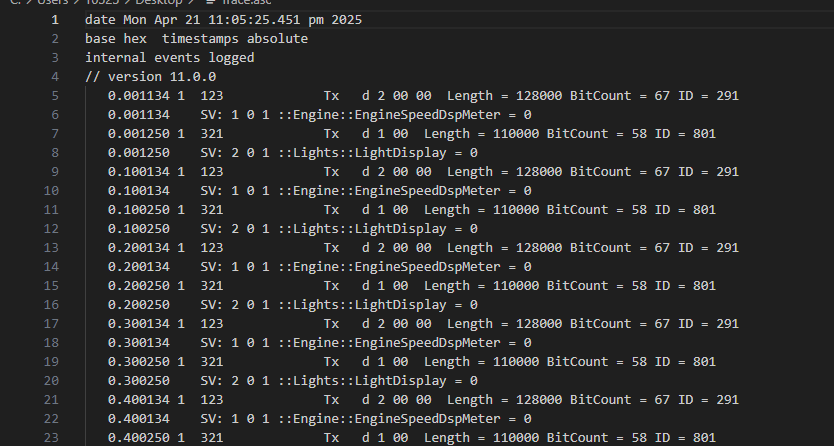

文件内容

4.trace窗口常勤奋能

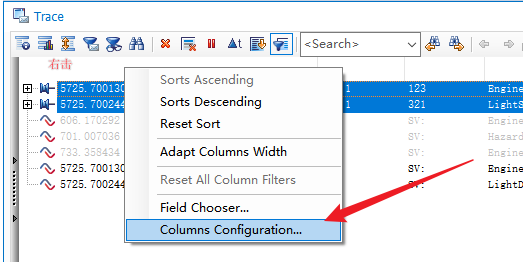

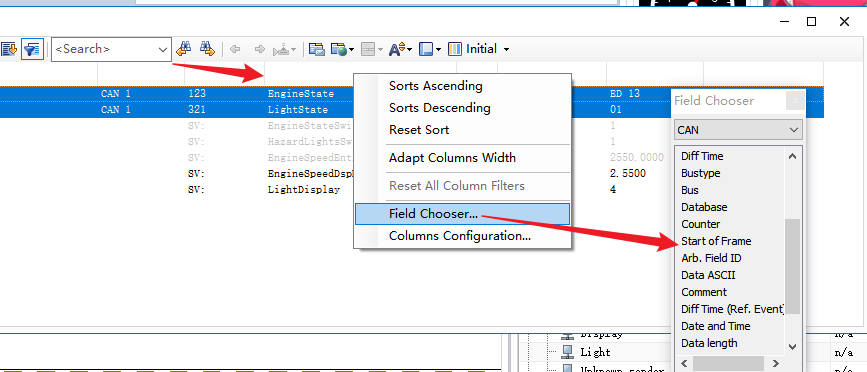

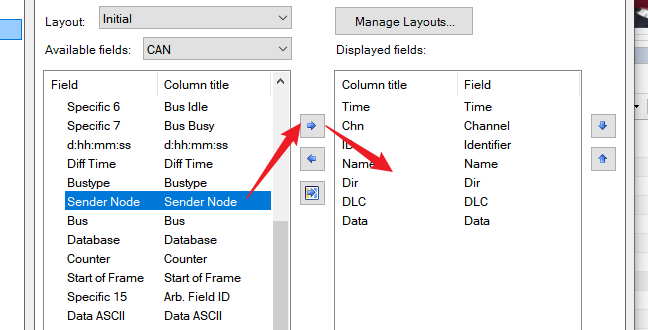

1.设置列：

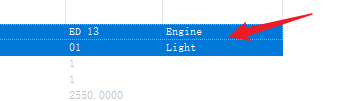

显示出ECU节点。

另一种设置列的方式：

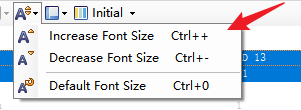

2.修改字体

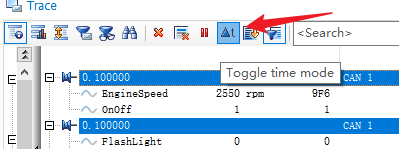

3.时间切换

绝对时间和与上个报文的相对时间。

4.报文信息过滤

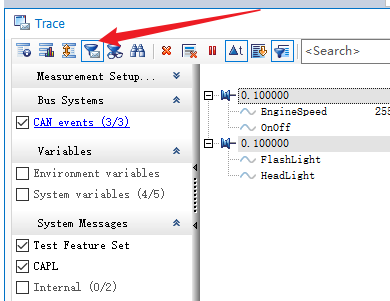

信息过滤

自主添加过滤条件

2.曲线图形窗口

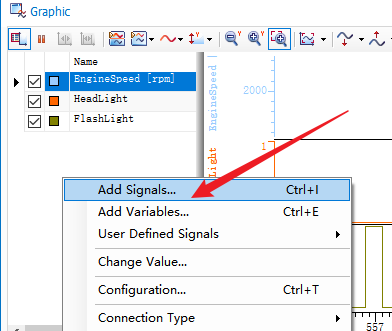

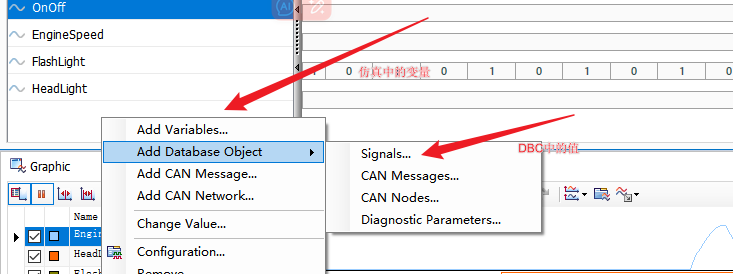

1.添加想要观察的信号和变量

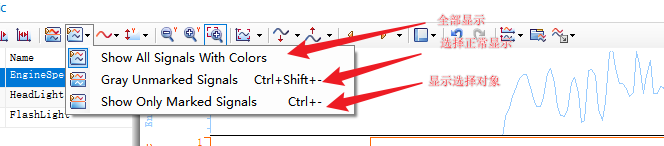

2.显示设置

3.坐标轴设置

3.数据窗口

作用查看各类数据的值，包括Can信号的值、can报文发送间隔，变量值，自界说的CAN信号等。

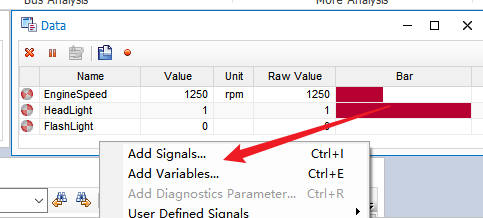

1.添加对象

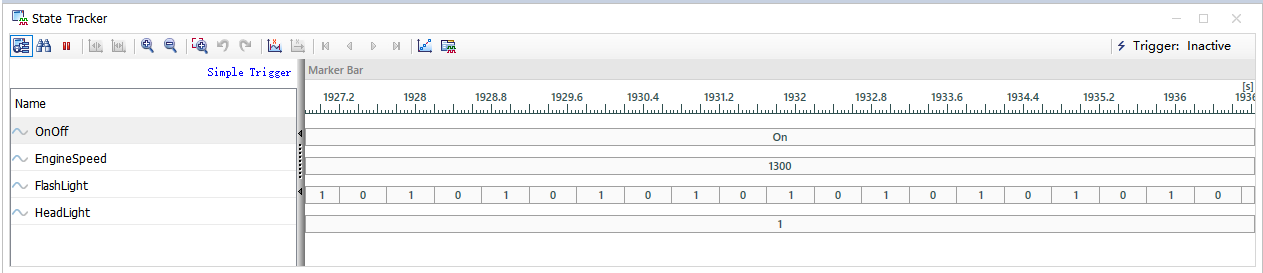

4.状态跟踪窗口

跟踪对象变化

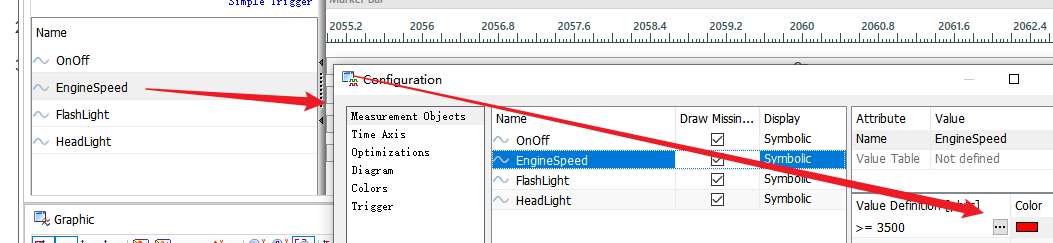

1.添加跟踪对象

2.对象配置

可以通过配置颜色来显示自己关注的信息

5.日记和回放

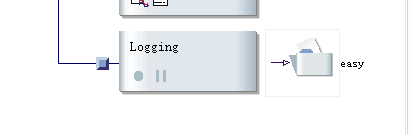

开启日记纪录，界说日记文件

切换成回放模式

添加回放文件

避免辩论

成功回放文件

4.添加仿真节点模拟发送报文

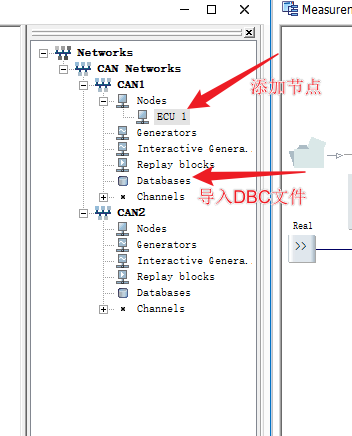

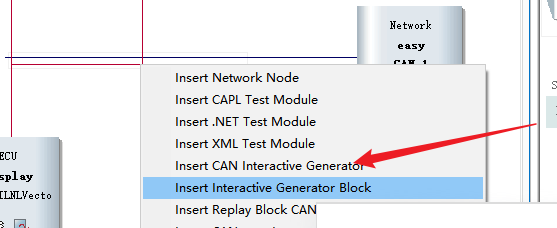

添加节点

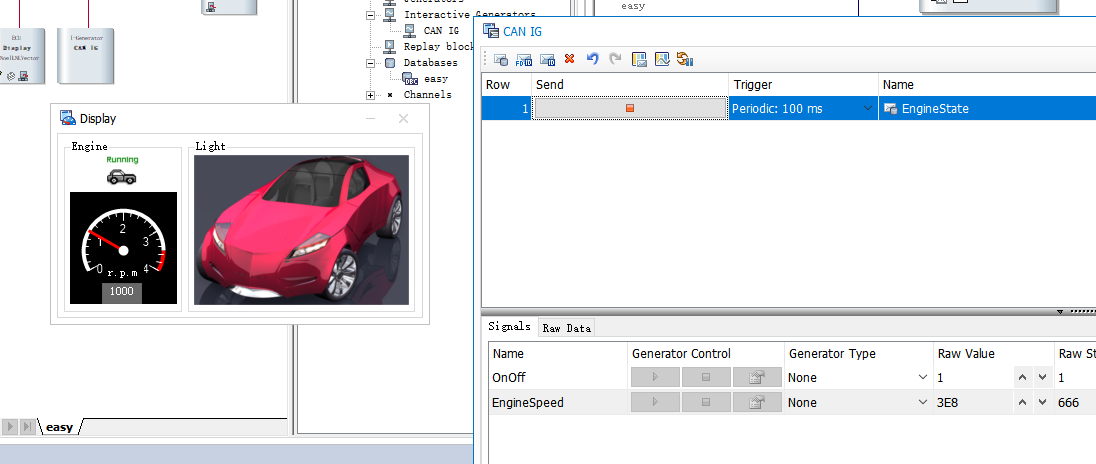

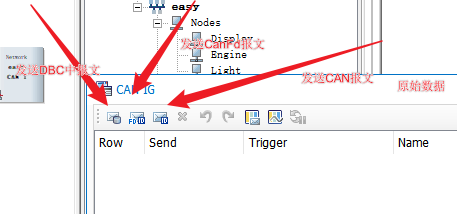

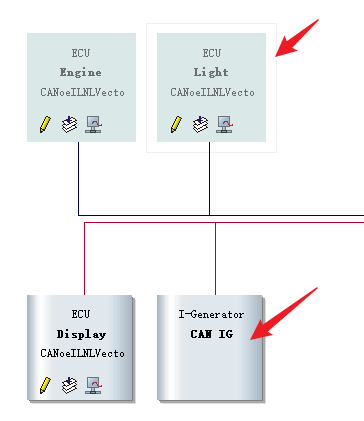

can ig节点以及关闭总线上的发送节点

双击进入配置

选择要发送DBC的报文

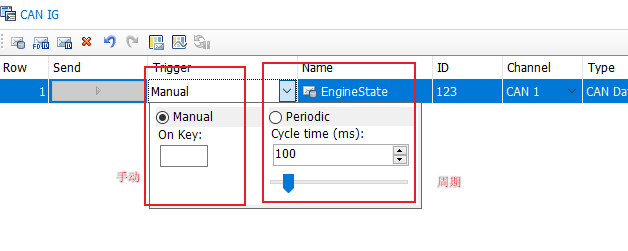

切换周期发送

点击发送报文

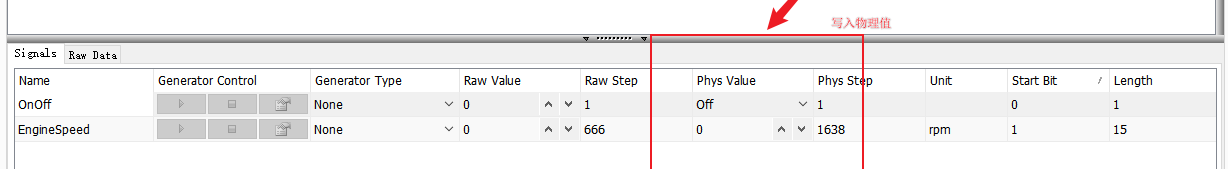

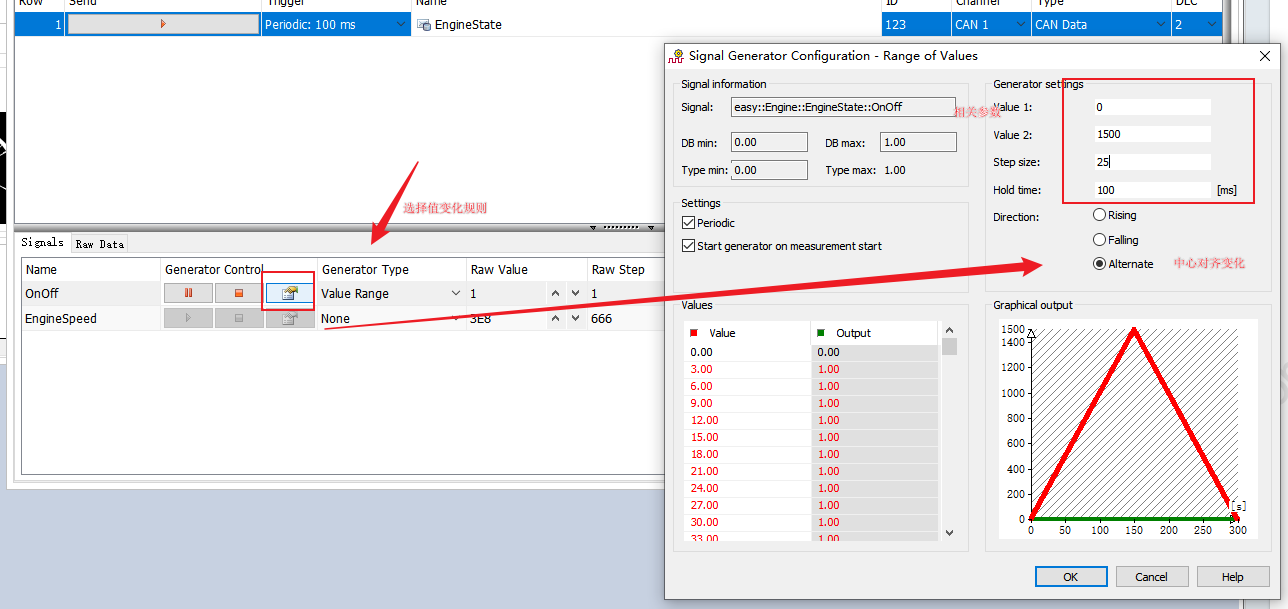

设置周期信号

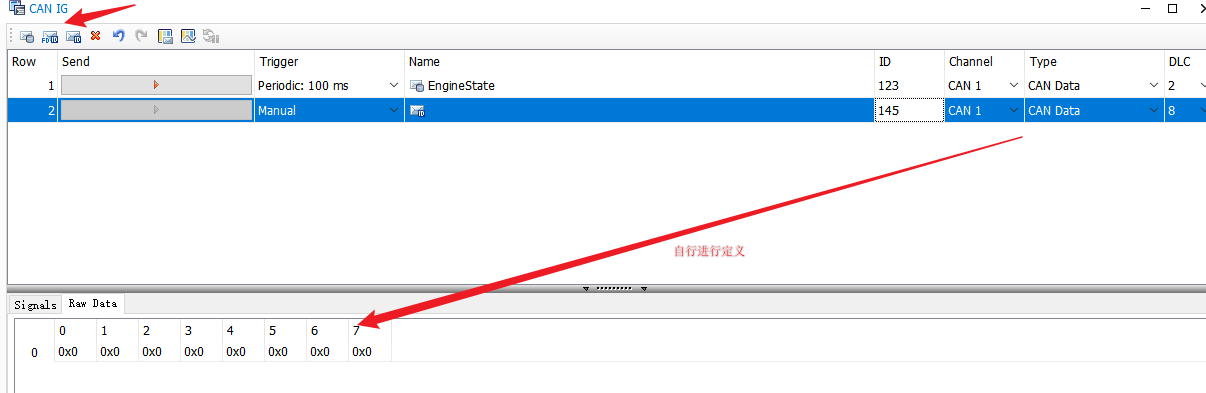

自界说报文数据（未在dbc中）

4.dbc

还可以自己编写dbc文件，导入CAN网络中

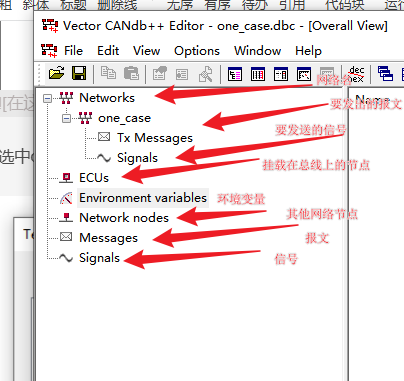

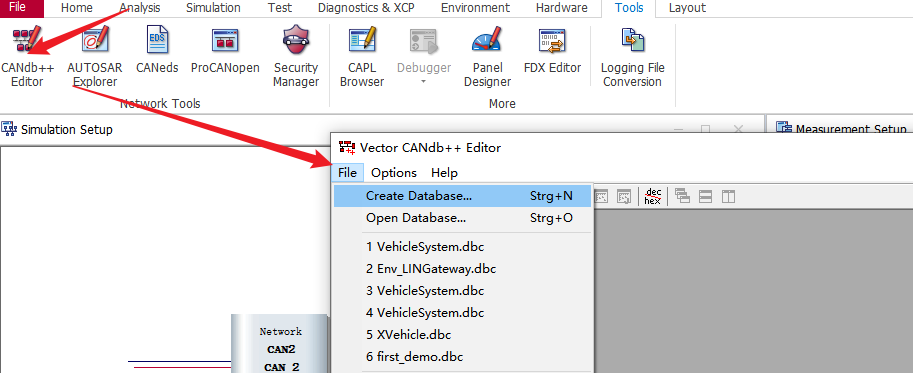

进入DBC设计面板

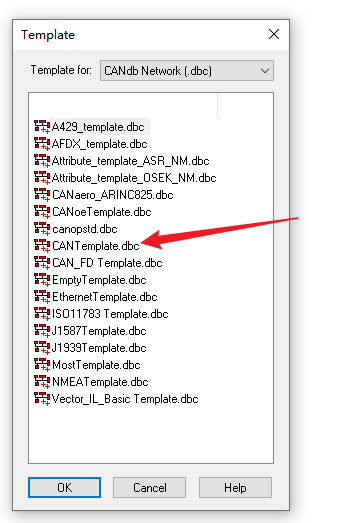

选中dbc模版

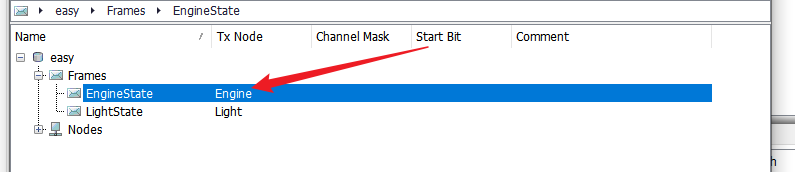

1.网络列表剖析

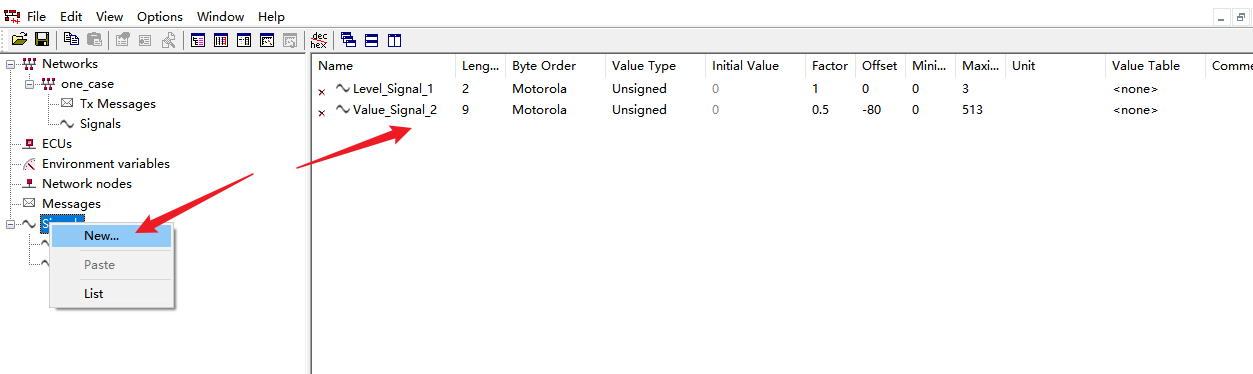

2.信号创建

列表分析

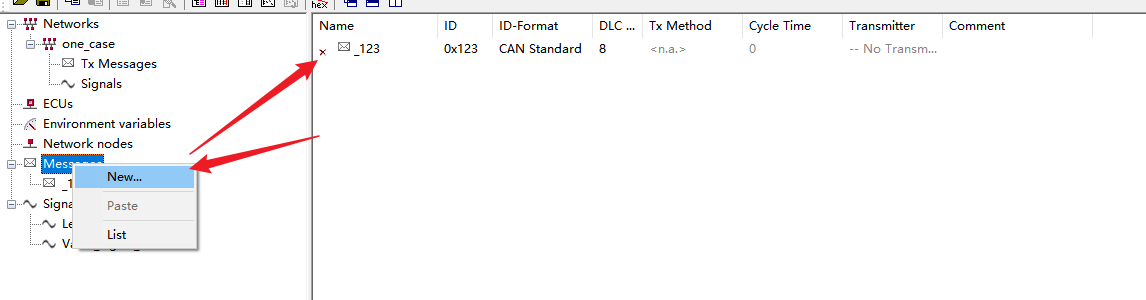

3.创建报文

创建信号参数

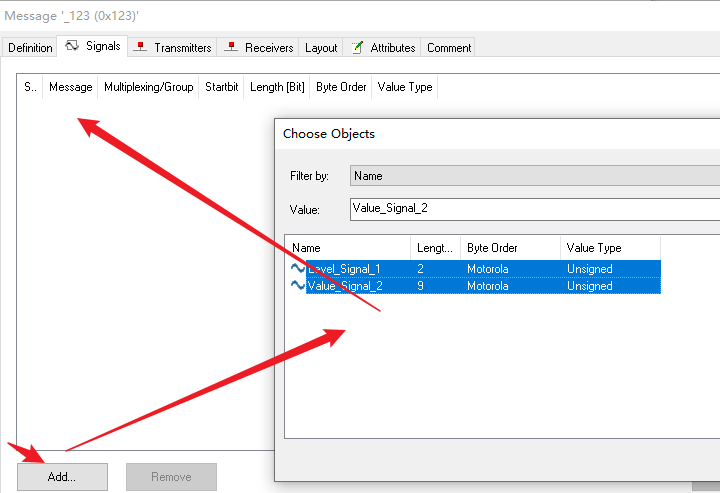

添加信号到报文

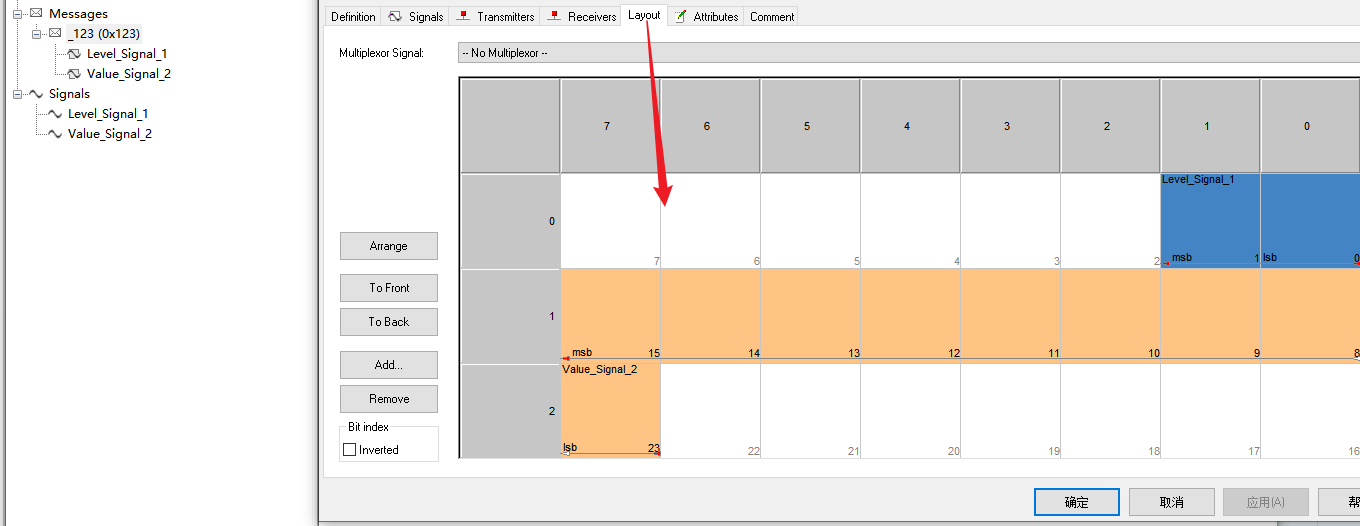

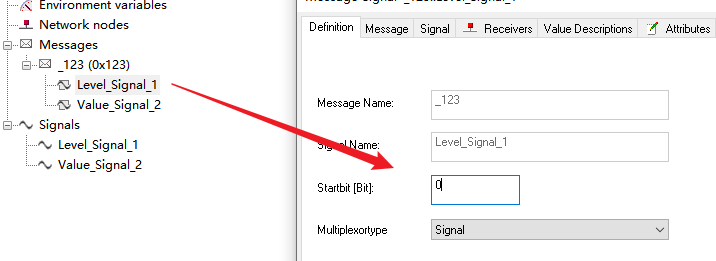

设置报文中的信号的起始位

查看信号布局，可以看到 信号时摩托罗拉序

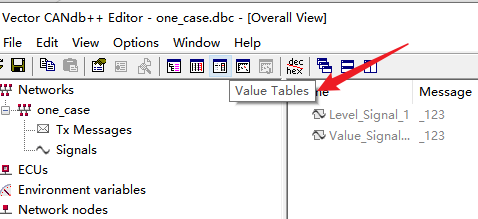

4.添加数值表

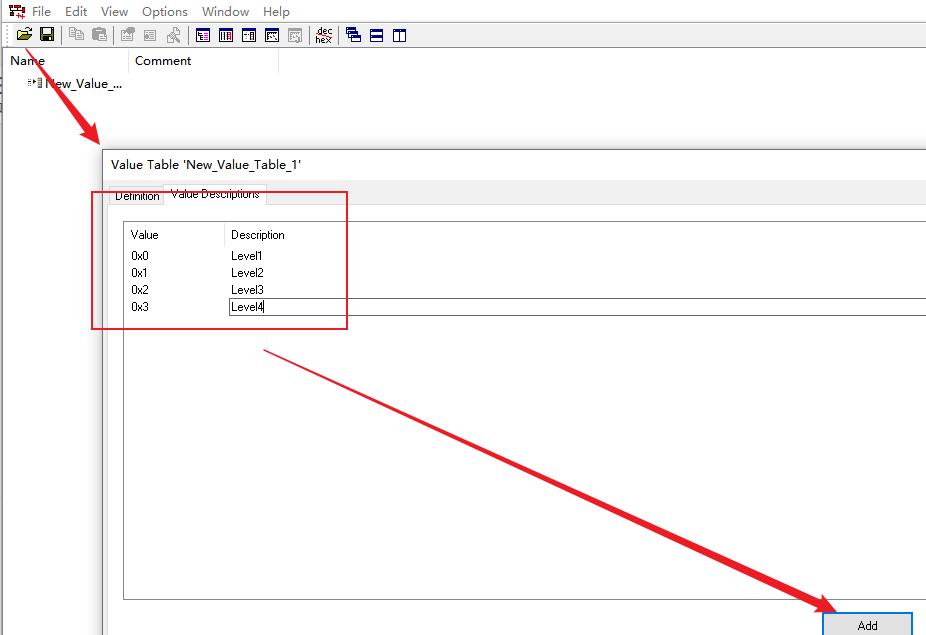

设置有现实意义的数值表

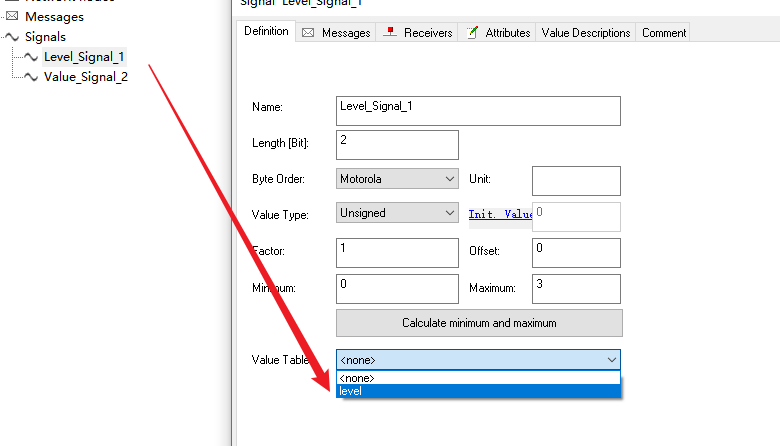

将数值表添加给对应信号
