标题: WPF 从 WriteableBitmap 里获取到渲染线程使用的 IWICBitmap 对象
在 WPF 框架底层内里，对 WriteableBitmap 的实现是有双份内存，具体实现放在 CSwDoubleBufferedBitmap 内里。表层的内存是一个数组，里层内存是 IWICBitmap 对象，渲染时将使用 IWICBitmap 对象到场到渲染管线
本文将告诉大家如何在 WPF 内里，从 WriteableBitmap 里获取到渲染线程使用的 IWICBitmap 对象。本文提供的方法仅仅只能用于辅助大家相识 WPF 的机制，对实际产物使用没有资助。无法通过本文提供的方式减少 WriteableBitmap 的一次 CPU 拷贝
如 dotnet 读 WPF 源代码笔记 WriteableBitmap 的渲染和更新是如何实现博客所述，在 WPF 框架底层使用 CSwDoubleBufferedBitmap 存储 WriteableBitmap 的数据。如 CSwDoubleBufferedBitmap 命名所示，这是一个包含了双缓存的类型
在 CSwDoubleBufferedBitmap 内里包含的双缓存可以分为表层和里层两个缓存。表层是一个数组，用于给 WPF 应用上层业务方使用，直接可以在 UI 线程任何时刻使用。里层是 IWICBitmap 对象，这个 IWICBitmap 对象将从表层内存拷贝数据，渲染时将被到场到管线中到场绘制
这个过程内里，将发生两次 CPU 到 CPU 的内存拷贝，以及一次 CPU 到 GPU 的内存拷贝。为什么这么说呢，起首业务方须要将数据写入到 WriteableBitmap 内里，这个过程就是第一次 CPU 到 CPU 的内存拷贝。不严谨的表述可以这么以为，写入到 WriteableBitmap 的过程就是将数据“拷贝”到 WriteableBitmap 的过程，这个过程中完全发生在 CPU 盘算内里，这就是我说的第一次 CPU 到 CPU 的内存拷贝过程。那第二次 CPU 到 CPU 发生在哪？发生在渲染线程中，第一次 CPU 到 CPU 拷贝过程内里是将业务方的数据拷贝到 WriteableBitmap 的表层内存内里，即 CSwDoubleBufferedBitmap 的 m_pFrontBuffer 内里，第二次 CPU 到 CPU 拷贝是在 CSwDoubleBufferedBitmap 内里，在 CSwDoubleBufferedBitmap.CopyForwardDirtyRects 内里从 m_pFrontBuffer 拷贝到 CWriteProtectedBitmap * m_pBackBufferAsWriteProtectedBitmap 内里，即从表层内存拷贝到里层 IWICBitmap 对象里
最后一次 CPU 到 GPU 的内存拷贝是什么呢？那就是将 IWICBitmap 对象到场到渲染管线时，从 CPU 将数据同步到 GPU 上
我开始以为可以绕过 CSwDoubleBufferedBitmap 内里的一次 CPU 到 CPU 的拷贝，减少表层内存拷贝到里层 IWICBitmap 对象里的耗时，我直接就访问 CSwDoubleBufferedBitmap 的 IWICBitmap * m_pBackBuffer 对象，对其写入数据，于是就举行了本文的测试
当然了，最后我发现即使我成功拿到了 IWICBitmap 对象，且对其写入数据，最后要么就是没有关照到变更没有革新渲染，要么就是被表层内存给覆盖了。没有任何的优化

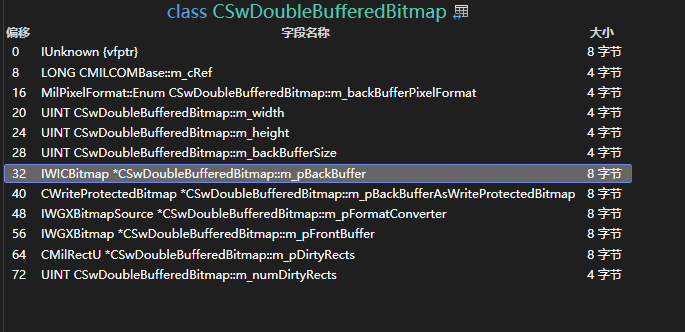

为了获取到 CSwDoubleBufferedBitmap 的 IWICBitmap * m_pBackBuffer 对象，我按照 lsj 教我的方法，从 VisualStudio 内里查看 CSwDoubleBufferedBitmap 类的布局。即鼠标移动到类定义上，点击查看内存布局，即可看到如下图内容

云云即可看到 IWICBitmap * m_pBackBuffer 对象是 32 偏移量，刚好这是第一个指针，无论是 x86 还是 x64 都是 32 偏移量，于是定义如下布局体

[StructLayout(LayoutKind.Explicit)]
struct CSwDoubleBufferedBitmap
{
// IWICBitmap * m_pBackBuffer;
[FieldOffset(32)]
public nint WicBitmap; // 刚好 m_pBackBuffer 就是第一个指针字段，无论是 x86 还是 x64 都刚好是第 32 个字节
}

复制代码

在 WriteableBitmap 类型内里，将其存放到 _pDoubleBufferedBitmap 字段内里，如以下 WPF 代码所示

public sealed class WriteableBitmap : BitmapSource
{
... // 忽略其他代码
private SafeMILHandle _pDoubleBufferedBitmap; // CSwDoubleBufferedBitmap
}

复制代码

简单使用反射获取一下，然后指针转换为 struct CSwDoubleBufferedBitmap 布局体，代码如下

var writeableBitmap = (WriteableBitmap) Image.Source;
var type = writeableBitmap.GetType();
var fieldInfo = type.GetField("_pDoubleBufferedBitmap", BindingFlags.NonPublic | BindingFlags.Instance);
if (fieldInfo?.GetValue(writeableBitmap) is SafeHandleZeroOrMinusOneIsInvalid
doubleBufferedBitmapHandle)
{
var handle = doubleBufferedBitmapHandle.DangerousGetHandle();
var doubleBufferedBitmap = Marshal.PtrToStructure<CSwDoubleBufferedBitmap>(handle);
... // 忽略其他代码
}

复制代码

以上拿到的 doubleBufferedBitmap 就是 struct CSwDoubleBufferedBitmap 布局体
为了测试所拿到的 CSwDoubleBufferedBitmap.WicBitmap 是 IWICBitmap 对象，我通过 stakx.WIC 库将其转换为 stakx.WIC.IWICBitmap 对象，代码如下

var wicBitmap = (IWICBitmap) Marshal.GetObjectForIUnknown(doubleBufferedBitmap.WicBitmap);
var size = wicBitmap.GetSize();

复制代码

以上实验调用 GetSize 方法，假如能够返回创建 WriteableBitmap 时传入的尺寸，则证明获取精确
再进一步阅读 WPF 源代码，我发现了着实不须要从 CSwDoubleBufferedBitmap 内里即可拿到 IWICBitmap 对象，这是因为在 WriteableBitmap 还存在如下这一段代码

public sealed class WriteableBitmap : BitmapSource
{
... // 忽略其他代码
private bool AcquireBackBuffer(TimeSpan timeout, bool waitForCopy)
{
... // 忽略其他代码
MILSwDoubleBufferedBitmap.GetBackBuffer(
_pDoubleBufferedBitmap,
out _pBackBuffer,
out _backBufferSize);
_syncObject = WicSourceHandle = _pBackBuffer;
... // 忽略其他代码
}
private BitmapSourceSafeMILHandle _pBackBuffer; // IWICBitmap
}

复制代码

即可以直接拿到 WicSourceHandle 属性或 _pBackBuffer 字段即可，反射获取的代码如下

var writeableBitmap = (WriteableBitmap) Image.Source;
var type = writeableBitmap.GetType();
var propertyInfo = type.GetProperty("WicSourceHandle", BindingFlags.NonPublic | BindingFlags.Instance);
var value = propertyInfo?.GetValue(writeableBitmap);
nint wicBitmapHandle = 0;
if (value is SafeHandleZeroOrMinusOneIsInvalid safeHandle)
{
var handle = safeHandle.DangerousGetHandle();
wicBitmapHandle = handle;
var wicBitmap = (IWICBitmap) Marshal.GetObjectForIUnknown(handle);
var size = wicBitmap.GetSize();
var buffer = new byte[size.Width * size.Height * 4];
Random.Shared.NextBytes(buffer);
// 这里的绘制是无效的，因为在 WPF 底层会重新被 m_pFrontBuffer 覆盖
wicBitmap.CopyPixels(4 * size.Width, buffer);
}
Debug.Assert(wicBitmapHandle != 0);

复制代码

为了证明通过 WicSourceHandle 属性获取的和从 CSwDoubleBufferedBitmap 获取到相同的值，我添加了 wicBitmapHandle 局部变量，修改代码添加如下判断逻辑，实际证明两个方式获取到的是相同的值

var fieldInfo = type.GetField("_pDoubleBufferedBitmap", BindingFlags.NonPublic | BindingFlags.Instance);
if (fieldInfo?.GetValue(writeableBitmap) is SafeHandleZeroOrMinusOneIsInvalid
doubleBufferedBitmapHandle)
{
var handle = doubleBufferedBitmapHandle.DangerousGetHandle();
var doubleBufferedBitmap = Marshal.PtrToStructure<CSwDoubleBufferedBitmap>(handle);
Debug.Assert(doubleBufferedBitmap.WicBitmap == wicBitmapHandle);
}

复制代码

这也符合 CSwDoubleBufferedBitmap 内里的逻辑

void
CSwDoubleBufferedBitmap::GetBackBuffer(
__deref_out IWICBitmap **ppBackBuffer,
__out_opt UINT * pBackBufferSize
) const
{
SetInterface(*ppBackBuffer, m_pBackBuffer);
if (pBackBufferSize != NULL)
{
*pBackBufferSize = m_backBufferSize;
}
}

复制代码

本文代码放在 github 和 gitee 上，可以使用如下下令行拉代替码。我整个代码仓库比力巨大，使用以下下令行可以举行部分拉取，拉取速度比力快
先创建一个空文件夹，接着使用下令行 cd 下令进入此空文件夹，在下令行内里输入以下代码，即可获取到本文的代码

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin a920291d64e1163ffa40f4134c2a8c56cbbf1342

复制代码

以上使用的是国内的 gitee 的源，假如 gitee 不能访问，请替换为 github 的源。请在下令行继续输入以下代码，将 gitee 源换成 github 源举行拉代替码。假如依然拉取不到代码，可以发邮件向我要代码

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git
git pull origin a920291d64e1163ffa40f4134c2a8c56cbbf1342

复制代码

获代替码之后，进入 WPFDemo/CabawgakaicurrecalLalkiniyajagear 文件夹，即可获取到源代码
更多 WPF 框架原理博客，请参阅博客导航
