一、光耦
1.什么是光耦？

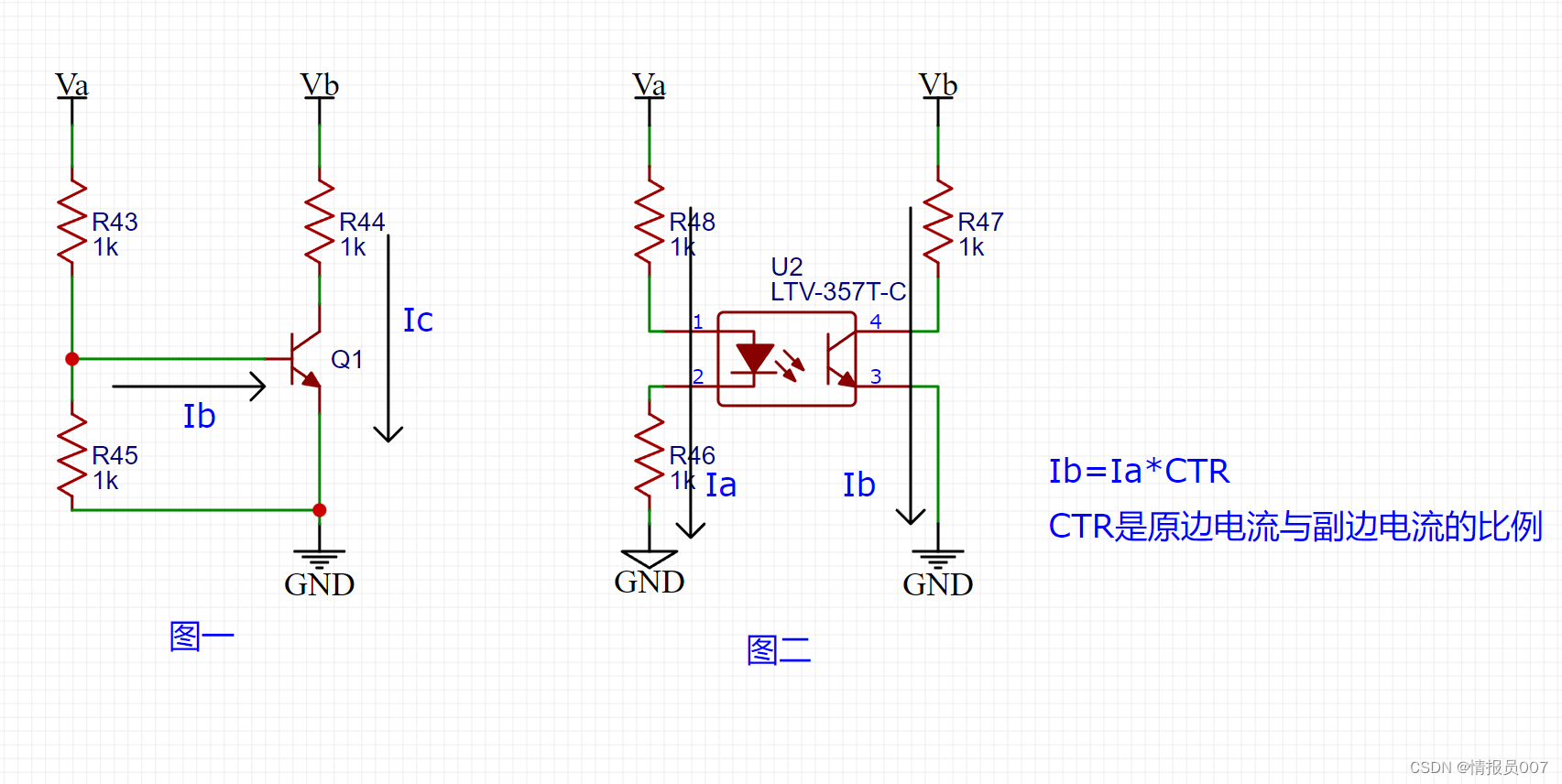

①图一:Ic受控于Ib，间接受控于Ia
②如果Va和Vb是隔离的两个电压体系该咋控制？可以利用光耦来控制，让两边建立关系
2.光电耦合器的基本原理
①是以光为前言来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管，光敏电阻)，封装在同一管壳里。
②当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现“电→光→电”转换。
③它具有体积小、寿命长、无触点、抗干扰能力强、输出与输入之间绝缘、单向传输信号等优点，在数字电路上得到广泛应用。
3.常见光耦有两种:线性光耦(模仿电路)和非线性光耦(逻辑电路)
4.须要注意的因素:①传输比②隔离电压③输入输出电压、电流

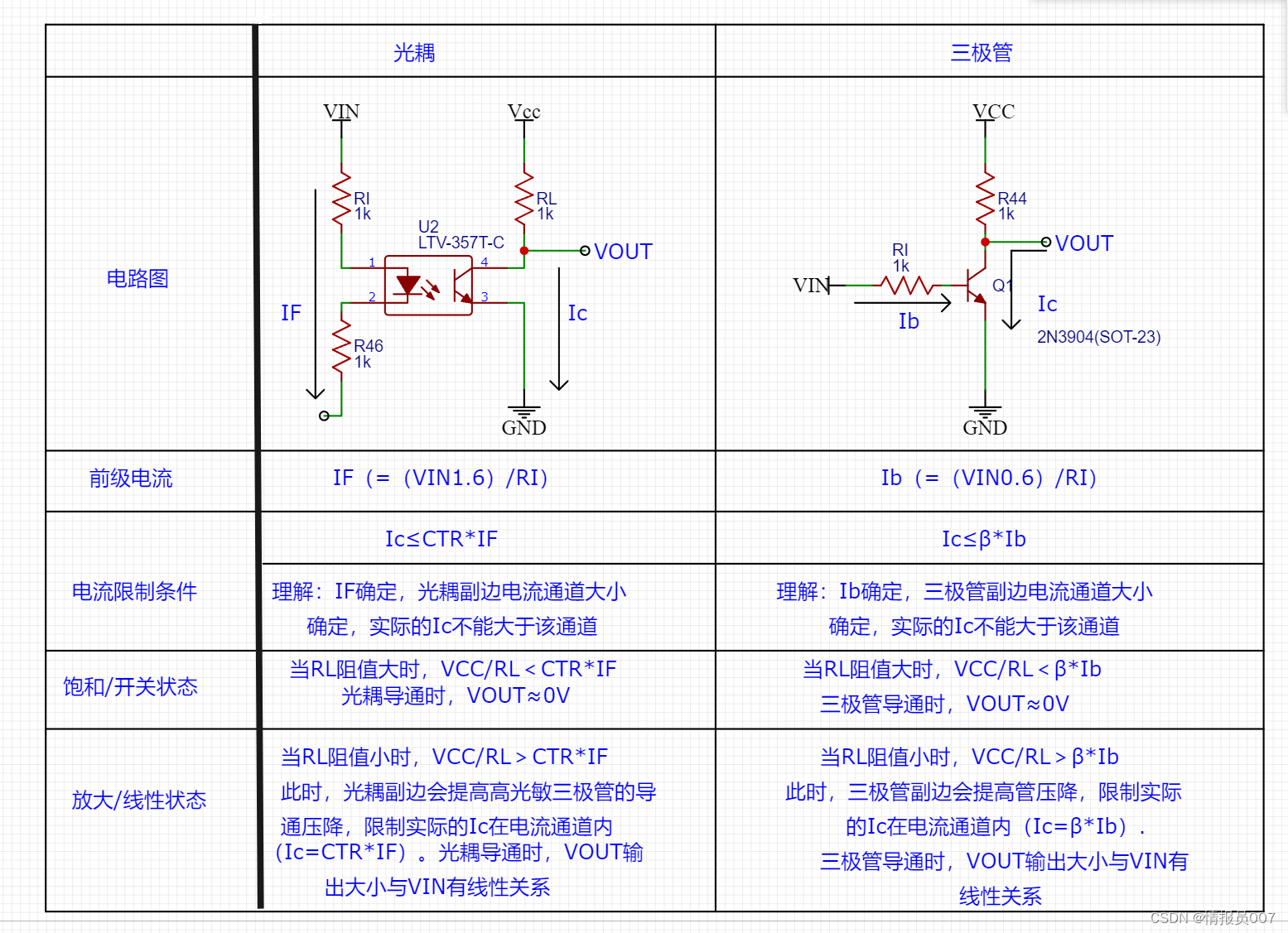

5.光耦与二极管的区别

二、继电器
1.继电器是什么？

①可以通过电压控制的呆板式开关(单刀双掷)

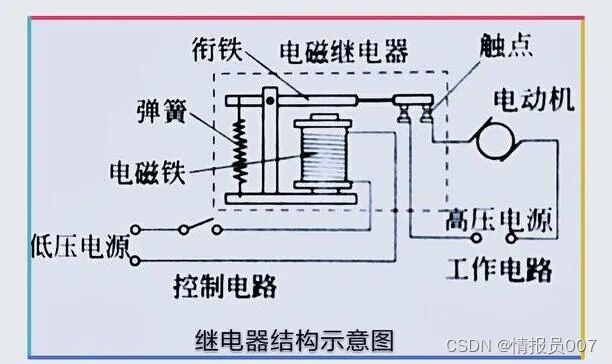

②继电器线圈中的铁芯在通电后会被磁化，会对衔铁产生引力(类似于磁铁)，会把衔铁在常闭触点吸合到常开触点，当线圈的电源断开后，铁芯退磁，弹簧会把衔铁从常开触点拉回到常闭触点。
2.电磁继电器的优缺点
①优点:不需散热片；可以提供多组触点和常开常闭触点；控制电路简朴；隔离
②缺点:开关频率低(5-10Hz)；触点寿命有限；会产生电弧
3.须要思量的参数
①常开常闭触点的组数(单刀单掷、单刀双掷、双刀双掷)
②控制电压(线圈工作电压、直流/交流)
③开关电压
④开关电流
⑤耐压:线圈与触点间、断开的触点间
4.继电器开关电路在设计时须要注意的点
①触点的开合会产生电弧(电火花)，影响继电器的寿命。

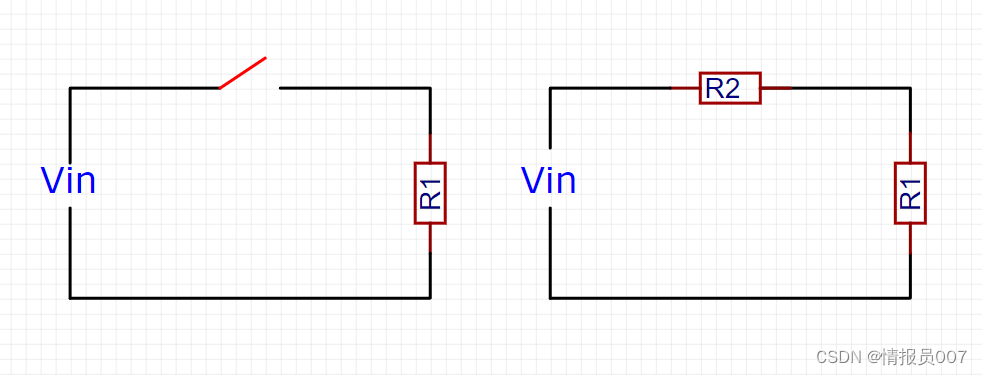

(1)理想情况下，继电器触点是一个呆板开关，在当开关闭合时，输入电压全部加到负载R1上；开关将要断开的一刹时，开关和触点直接相称于一个非常大的电阻R2，R2＞＞R1，电压Vin全部加到触点之间。

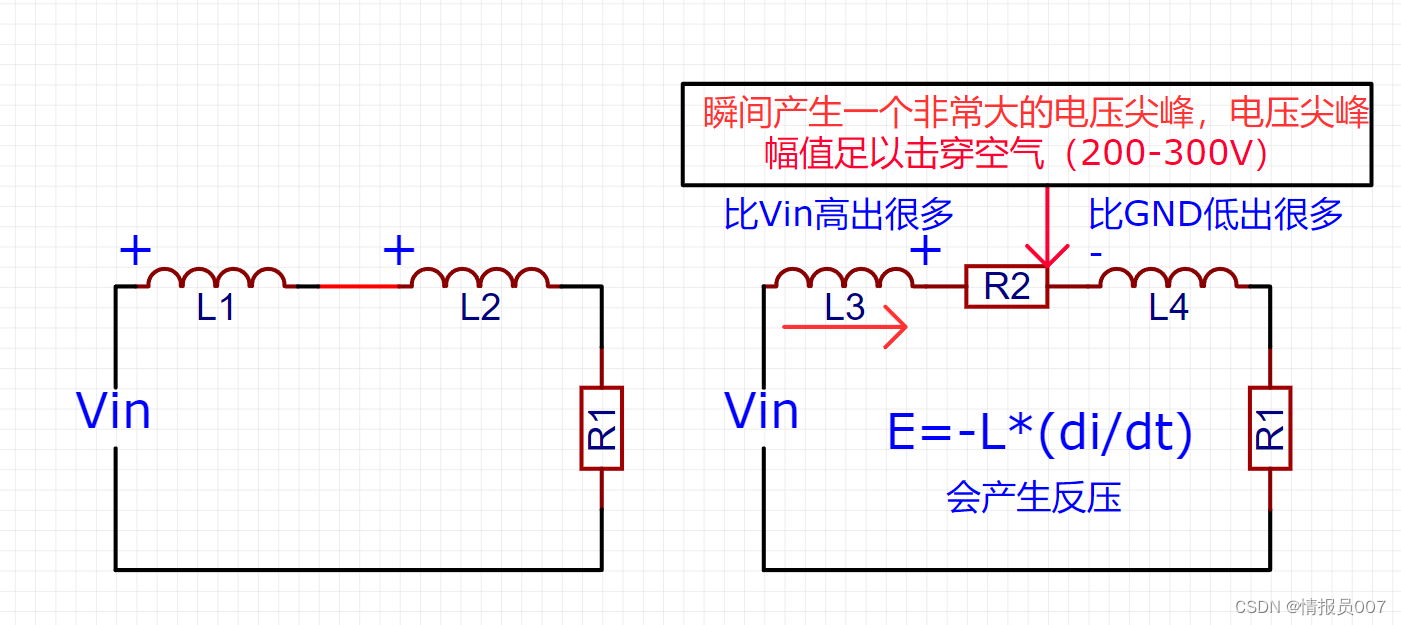

(2)思量寄生电感情况下，继电器触点是一个呆板开关，当开关闭合后，由于寄生电感感量非常小，输入电压全部加在负载R1上；当开关将要断开的一刹时，开关和触点之间相称于一个非常大的电阻R2，此时回路上在开关关闭的一刹时电流由额定电流变成0(电流变化率非常大)，所以一样平常会把电压控制在200V或更小的电压，时间长了火花会造成触点氧化，低落继电器寿命；从断开到闭合的一刹时，同样会产生火花拉弧(触点间的等效电阻刹时从很大变到很小)

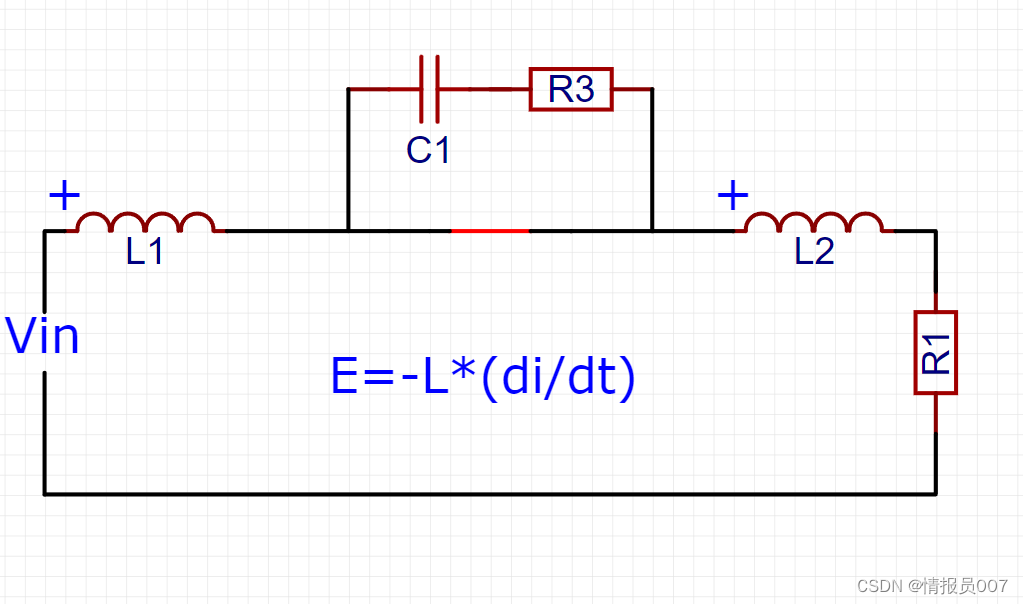

(3)RC消弧

断开时:开关从闭合到断开的时段内，也是C1通过R3充电时段(电压变化缓慢)，触点之间的电压变化也缓慢，触点之间的电流也将变化缓慢，寄生电感感应的反向电压比较小。
闭合时:开关从断开到闭合的时段内，是C1通过R3和开关放电的时段(电压变化缓慢)，同理，寄生电感感应的反向电压比较小。
注:R和C的经验选值:几欧姆到几百欧姆，几纳法到上百纳法
②线圈两头的反向感应电压大概击穿元器件
