标题: 快速搭建云原生开发环境（k8s+pv+prometheus+grafana）
欢迎访问我的GitHub

这里分类和汇总了欣宸的全部原创(含配套源码)：https://github.com/zq2599/blog_demos

本篇概览

• 欣宸正在为接下新的Java云原生实战系列原创做准备，既然是实战，少不了一套云原生环境，以下内容是必不可少的：


• linux操作系统

• kubernetes

• kubernetes的外部存储，平时数据库、监控、消息这些中间件的数据不可能放在容器内，需要有个可靠的地方存起来不丢失

• 监控


• 一番操作下来，轻松完成了上述工作，这里将整个过程记录定下来，这样可以保证每次重装都能轻松愉快的完成，省下的时间用来写更多的技术原创


版本信息

• 本次安装的版本信息如下，供您参考


• 操作系统：CentOS 7.6 （腾讯云轻应用服务器）

• kubernetes：1.22 （底层容器服务是docker）

• prometheus：2.32.1

• grafana：8.3.3


初始化

• CentOS操作系统的安装就不在这里讲了，接下来的操作假设您已装好纯净的CentOS系统

• 本文中的操作都是用root账号执行的

• 安装ssh服务


1. sudo yum install openssh-server -y

复制代码

• 修改root密码


1. sudo passwd root

复制代码

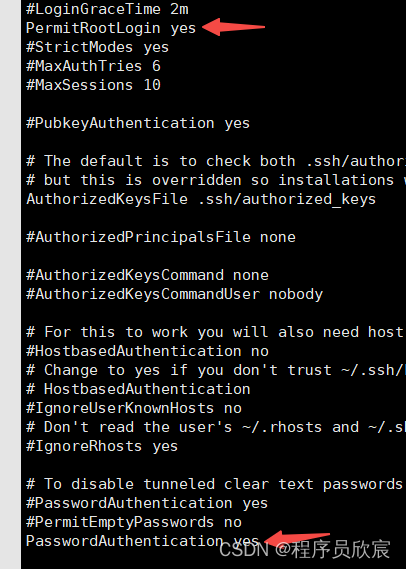

• 修改ssh配置，允许root远程登录，文件是/etc/ssh/sshd_config，注意下图两个箭头指向的配置，确保您的值与之一致


• 安装常用软件：


1. yum install redhat-lsb lrzsz wget -y

复制代码

• 关闭防火墙


1. systemctl stop firewalld && \
2. systemctl disable firewalld && \
3. setenforce 0

复制代码

• 接下来可以安装k8s了，如果网速正常，可以采用k8s安装（在线下载镜像和文件）章节的方法，如果网络太慢，或者像我这样使用腾讯云服务器时发现下载文件太慢，可以采用k8s安装（使用离线的镜像和文件）章节的方法


k8s安装（在线下载镜像和文件）

• 为了简单省事儿，本次打算使用sealos安装K8S单机版，底层容器是docker

• 下载sealos，地址是：https://github.com/labring/sealos/releases/download/v4.1.3/sealos_4.1.3_linux_amd64.tar.gz

• 解压并存放到指定位置


1. tar -zxvf sealos_4.1.3_linux_amd64.tar.gz sealos &&  chmod +x sealos && mv sealos /usr/bin

复制代码

• 然后一行命令安装k8s


1. sealos run labring/kubernetes-docker:v1.22.8-4.1.3 labring/helm:v3.8.2 labring/calico:v3.24.1 --single

复制代码

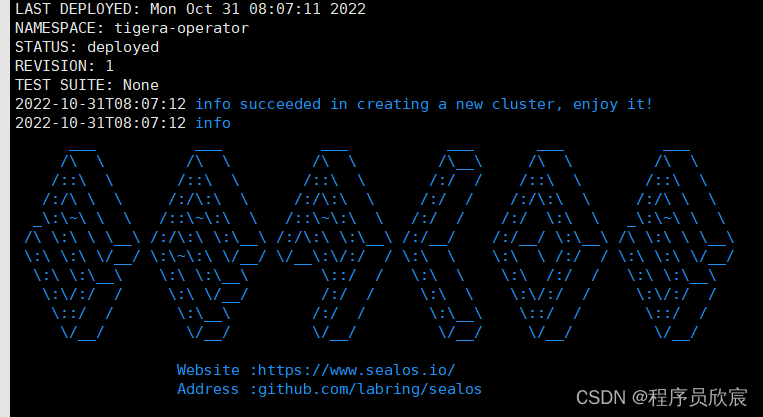

• 等待三分钟左右，K8S单机版安装完成，控制台输出如下


• 查看系统pod，一切正常


1. [root@VM-12-12-centos k8s]# kubectl get pods -A
2. NAMESPACE          NAME                                       READY   STATUS    RESTARTS   AGE
3. calico-apiserver   calico-apiserver-67b7856948-bg2wh          1/1     Running   0          12s
4. calico-apiserver   calico-apiserver-67b7856948-fz64n          1/1     Running   0          12s
5. calico-system      calico-kube-controllers-78687bb75f-z2r7m   1/1     Running   0          41s
6. calico-system      calico-node-l6nmw                          1/1     Running   0          41s
7. calico-system      calico-typha-b46ff96f6-qqzxb               1/1     Running   0          41s
8. calico-system      csi-node-driver-lv2g2                      2/2     Running   0          21s
9. kube-system        coredns-78fcd69978-57r7x                   1/1     Running   0          47s
10. kube-system        coredns-78fcd69978-psjcs                   1/1     Running   0          46s
11. kube-system        etcd-vm-12-12-centos                       1/1     Running   0          60s
12. kube-system        kube-apiserver-vm-12-12-centos             1/1     Running   0          61s
13. kube-system        kube-controller-manager-vm-12-12-centos    1/1     Running   0          62s
14. kube-system        kube-proxy-x8nhg                           1/1     Running   0          47s
15. kube-system        kube-scheduler-vm-12-12-centos             1/1     Running   0          60s
16. tigera-operator    tigera-operator-6f669b6c4f-t8t9h           1/1     Running   0          46s

复制代码

• 由于是单机版，需要去除污点才能使用，执行以下命令


1. kubectl taint nodes --all node-role.kubernetes.io/master-

复制代码

k8s安装（使用离线的镜像和文件）

• 如果您通过上面一段的操作顺利装好k8s，那么这一段内容可以直接跳过

• 我用的是腾讯云轻应用服务器，在安装过程中发现下载sealos的文件非常慢，于是使用了以下方法来提升安装速度，如果您遇到了同样问题也可以参考这种方法

• 为了简单省事儿，本次打算使用sealos安装K8S单机版，底层容器是docker

• 在CSDN下载四个文件，它们的下载地址如下，下载后存放在CentOS服务器上的同一个目录下（不要积分，免费下载）：


• https://download.csdn.net/download/boling_cavalry/86908222

• https://download.csdn.net/download/boling_cavalry/86908229

• https://download.csdn.net/download/boling_cavalry/86908433

• https://download.csdn.net/download/boling_cavalry/86908647


• 确认一下，四个文件名依次是：sealos_4.1.3_linux_amd64.tar.gz、helm.tar、calico.tar、kubernetes.tar

• ssh进入上述四个文件的存放目录

• 首先是操作sealos_4.1.3_linux_amd64.tar.gz文件


1. tar zxvf sealos_4.1.3_linux_amd64.tar.gz sealos && chmod +x sealos && mv sealos /usr/bin

复制代码

• 再用sealos工具加载其他三个文件


1. sealos load -i kubernetes.tar
2. sealos load -i helm.tar
3. sealos load -i calico.tar

复制代码

• 此时，再执行以下命令安装k8s


1. sealos run labring/kubernetes-docker:v1.22.8-4.1.3 labring/helm:v3.8.2 labring/calico:v3.24.1 --single

复制代码

• 等待三分钟左右，K8S单机版安装完成，控制台输出如下


• 查看系统pod，一切正常


1. [root@VM-12-12-centos k8s]# kubectl get pods -A
2. NAMESPACE          NAME                                       READY   STATUS    RESTARTS   AGE
3. calico-apiserver   calico-apiserver-67b7856948-bg2wh          1/1     Running   0          12s
4. calico-apiserver   calico-apiserver-67b7856948-fz64n          1/1     Running   0          12s
5. calico-system      calico-kube-controllers-78687bb75f-z2r7m   1/1     Running   0          41s
6. calico-system      calico-node-l6nmw                          1/1     Running   0          41s
7. calico-system      calico-typha-b46ff96f6-qqzxb               1/1     Running   0          41s
8. calico-system      csi-node-driver-lv2g2                      2/2     Running   0          21s
9. kube-system        coredns-78fcd69978-57r7x                   1/1     Running   0          47s
10. kube-system        coredns-78fcd69978-psjcs                   1/1     Running   0          46s
11. kube-system        etcd-vm-12-12-centos                       1/1     Running   0          60s
12. kube-system        kube-apiserver-vm-12-12-centos             1/1     Running   0          61s
13. kube-system        kube-controller-manager-vm-12-12-centos    1/1     Running   0          62s
14. kube-system        kube-proxy-x8nhg                           1/1     Running   0          47s
15. kube-system        kube-scheduler-vm-12-12-centos             1/1     Running   0          60s
16. tigera-operator    tigera-operator-6f669b6c4f-t8t9h           1/1     Running   0          46s

复制代码

• 由于是单机版，需要去除污点才能使用，执行以下命令


1. kubectl taint nodes --all node-role.kubernetes.io/master-

复制代码

安装本地pv

• 本地pv的作用是给所有pvc提供存储空间

• 实测发现，安装本地pv的过程中，有两个镜像经常会拉取失败，建议您先下载tar到服务器，在服务器上通过docker load命令加载后再部署本地pv

• 请在CSDN下载两个镜像的tar文件，地址如下（不要积分，免费下载）


• https://download.csdn.net/download/boling_cavalry/86908763  （下载后是个zip，解压后，文件夹里面才是真正的tar）

• https://download.csdn.net/download/boling_cavalry/86908874  （下载后是个zip，解压后，文件夹里面才是真正的tar）


• 上述文件上传到CentOS，执行以下命令加载两个镜像


1. docker load < busybox.tar
2. docker load < local-pv.tar

复制代码

• 下载本地pv的配置文件，地址是：https://raw.githubusercontent.com/rancher/local-path-provisioner/v0.0.22/deploy/local-path-storage.yaml

• 然后打开此文件，做以下四步操作

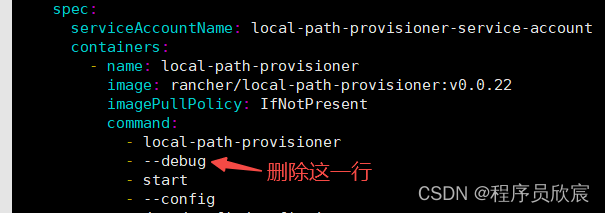

• 第一，如下图，删除debug哪一行

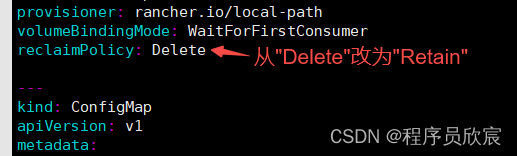

• 第二，找到reclaimPolicy，将其值从Delete改为Retain

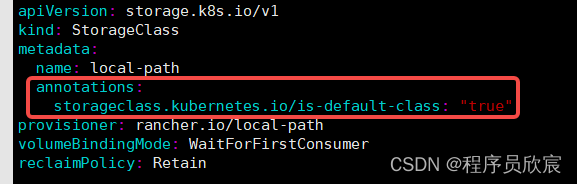

• 第三，增加下面这句，使当前storageclass成为默认的storageclass

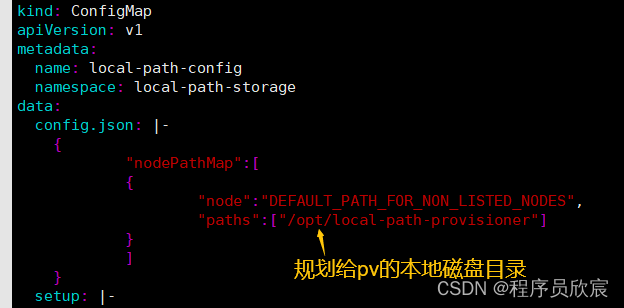

• 第四，修改下图红色箭头位置，指向您自己电脑为pv准备的位置


• 设置完毕后，执行命令kubectl apply -f local-path-storage.yaml即可完成本地pv的创建

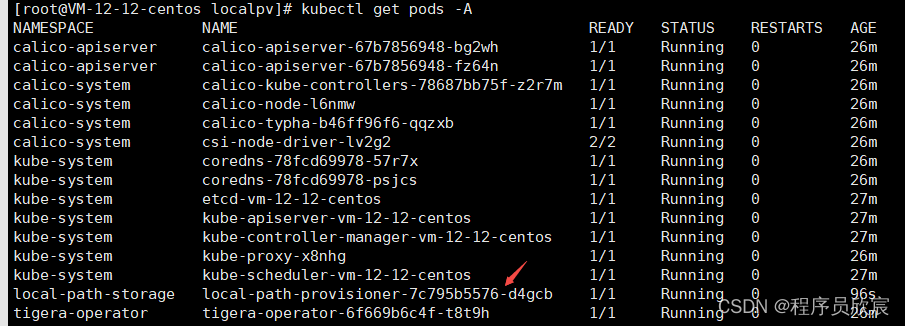

• 如下图红色箭头，新增的pv的pod


• 此时，k8s环境中的pvc，都可以使用storageClass=local-path来使用本地磁盘了


安装Prometheus+Grafana（下载配置文件）

• 接下来会用operator的方式部署Prometheus+Grafana，这是一种非常简单使用的方法

• 有几个镜像下载会超时，因此改为下载国内镜像，然后用tag命令改为同名镜像即可，命令如下：


1. docker pull docker.io/willdockerhub/prometheus-adapter:v0.9.1
3. docker tag docker.io/willdockerhub/prometheus-adapter:v0.9.1 k8s.gcr.io/prometheus-adapter/prometheus-adapter:v0.9.1
5. docker pull bolingcavalry/kube-state-metrics:v2.3.0
7. docker tag bolingcavalry/kube-state-metrics:v2.3.0 k8s.gcr.io/kube-state-metrics/kube-state-metrics:v2.3.0

复制代码

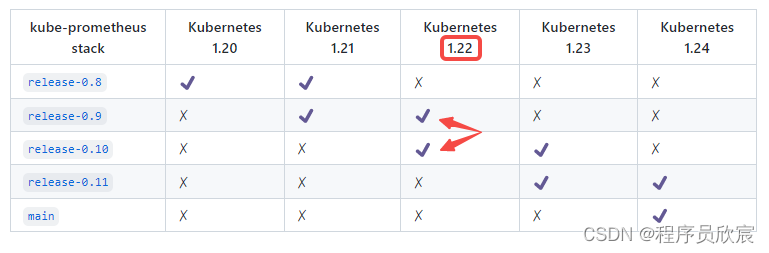

• 现在要下载operator的配置文件了， 打开Prometheus operator的GitHub主页，首先确认自己的kubernetes版本应该使用哪个版本的Prometheus operator，如下图，我这里的kubernetes是1.22版本，因此使用的operator应该是release-0.9或者release-0.10

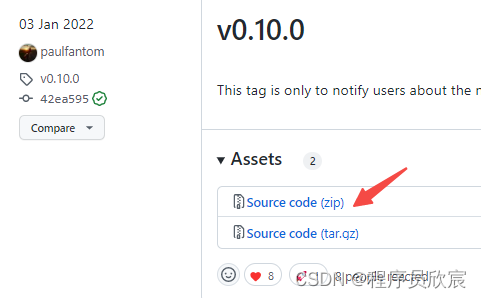

• 在operator的release页面，找到release-0.10版本点击下载



安装Prometheus+Grafana（修改配置文件：对外暴露服务）

• 接下来对下载的配置文件做些修改

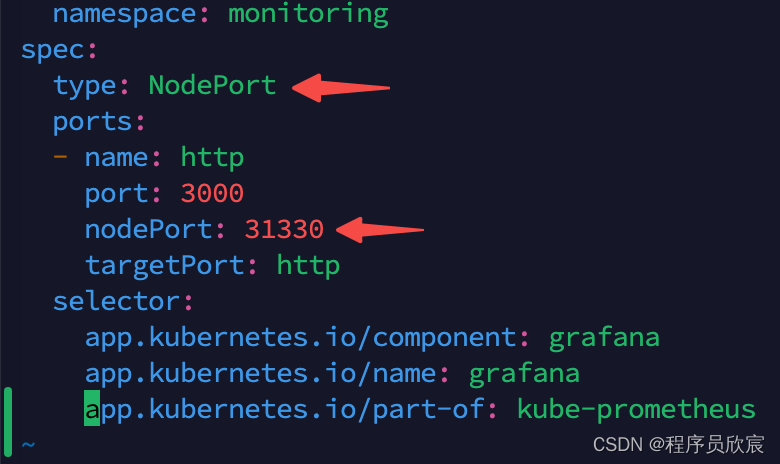

• 首先是修改Grafana的service文件，因为默认的service是ClusterIP类型，无法从kubernetes外部访问的，这里改成集群外也可以访问service，打开文件kube-prometheus-0.10.0/manifests/grafana-service.yaml，新增箭头所指的两行，注意31330端口是我随便找的一个可用端口，您也可以随意，在30000-32767之间即可


• 如果想通过外部访问prometheus，可以用上述同样的方法修改prometheus-service.yaml文件

• 另外，如果您像我一样是将服务部署在云上（我这里是腾讯云），就涉及到公网IP的使用，请查找文件grafana-networkPolicy.yaml，如果有就删除（0.10.0-release版本没有这个文件），如果不删除，就无发通过公网IP访问grafana

• 对于prometheus也是一样，如果想从公网IP访问prometheus，需要删除文件prometheus-networkPolicy.yaml


安装Prometheus+Grafana（配置外部存储）

• 解决了外部访问的问题，接下来是存储问题了，如果不将Prometheus和grafana的数据保存在容器外部的话，只要pod被删，数据就丢失了，这在很多场景下是不可接受的

• 既然前面咱们已经准备好了pv，那么这里就可以把prometheus和grafana的存储改为pvc，让它们的数据保存在pv上

• 首先修改prometheus的存储配置，打开文件prometheus-prometheus.yaml，如下图，红框内是新增内容（稍后我会把文字贴出来便于复制）


• 上图红框中的内容如下


1.   storage:
2.     volumeClaimTemplate:
3.       spec:
4.         storageClassName: local-path
5.         resources:
6.           requests:
7.             storage: 10Gi

复制代码

• 接着是grafana的存储，进入目录kube-prometheus-0.10.0/manifests/setup，新增名为grafana-pvc.yaml的文件，内容如下：


1. kind: PersistentVolumeClaim
2. apiVersion: v1
3. metadata:
4.   name: grafana
5.   namespace: monitoring
6. spec:
7.   storageClassName: local-path
8.   accessModes:
9.     - ReadWriteOnce
10.   resources:
11.     requests:
12.       storage: 10Gi

复制代码

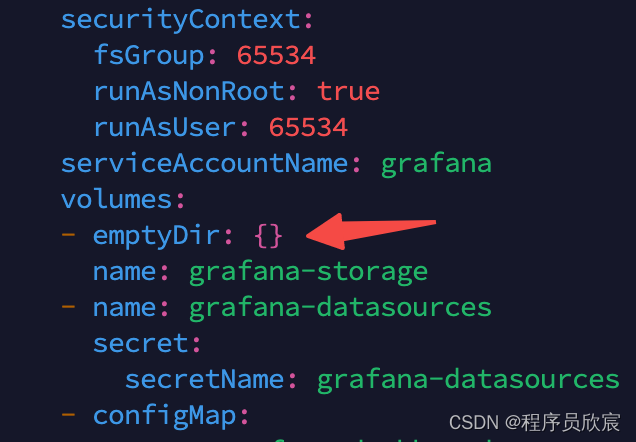

• 然后还要修改deployment配置，打开文件grafana-deployment.yaml，找到下图红色箭头所指内容

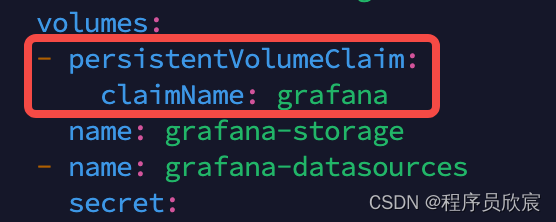

• 替换成下图红框中的内容



安装Prometheus+Grafana（数据采集权限）

• 需要给足prometheus权限，这样它才能采集到用于展示的数据，打开文件prometheus-clusterRole.yaml，新增一些权限配置，修改完毕后的完整内容如下所示，新增的位置主要在resources和varbs两处


1. apiVersion: rbac.authorization.k8s.io/v1
2. kind: ClusterRole
3. metadata:
4.   labels:
5.     app.kubernetes.io/component: prometheus
6.     app.kubernetes.io/instance: k8s
7.     app.kubernetes.io/name: prometheus
8.     app.kubernetes.io/part-of: kube-prometheus
9.     app.kubernetes.io/version: 2.32.1
10.   name: prometheus-k8s
11.   namespace: monitoring
12. rules:
13. - apiGroups:
14.   - ""
15.   resources:
16.   - nodes/metrics
17.   - services
18.   - endpoints
19.   - pods
20.   verbs:
21.   - get
22.   - list
23.   - watch
24. - nonResourceURLs:
25.   - /metrics
26.   verbs:
27.   - get

复制代码

• 再执行以下操作，给prometheus增加管理员身份（可酌情选择）


1. kubectl create clusterrolebinding kube-state-metrics-admin-binding \
2. --clusterrole=cluster-admin  \
3. --user=system:serviceaccount:monitoring:kube-state-metrics

复制代码

• 至此，配置已经修改完成，可以启动了


安装Prometheus+Grafana（安装和启动）

• 启动过程分为两步：先安装再启动

• 首先，回到prometheus/kube-prometheus-0.10.0目录，执行以下命令开始安装


1. kubectl apply --server-side -f manifests/setup

复制代码

• 可能会遇到以下提示，我这边放心起见重复执行了一次安装命令，就没有此错误了


1. Error from server (NotFound): namespaces "monitoring" not found

复制代码

• 接下来可以启动了，执行以下命令


1. kubectl apply -f manifests/

复制代码

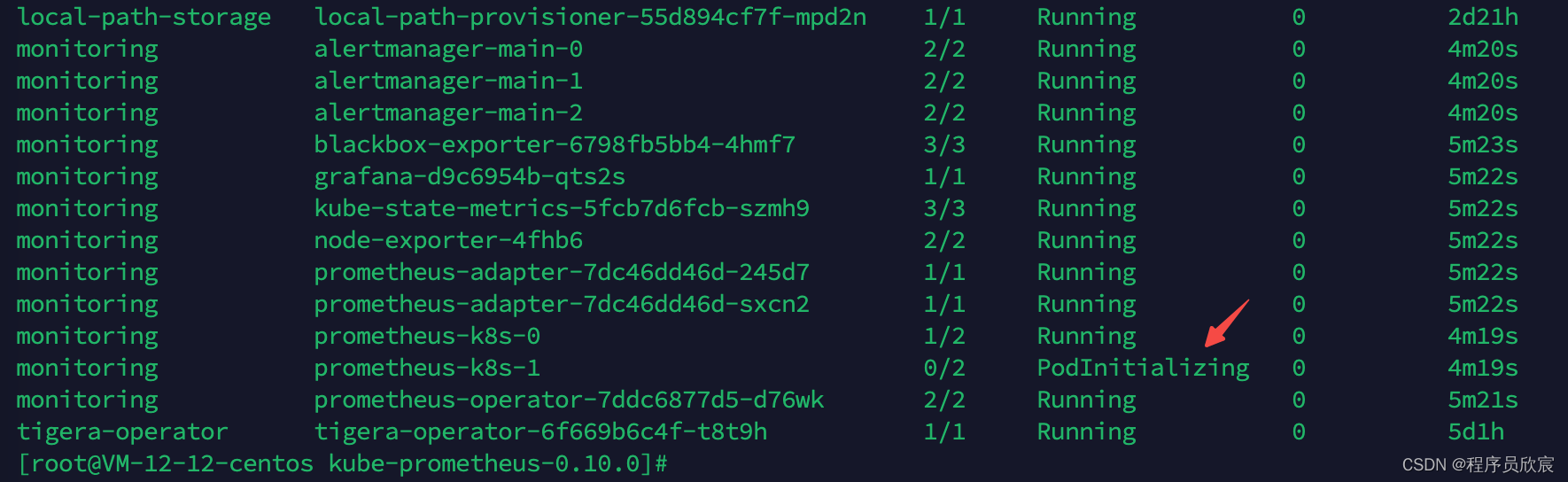

• 查看pod情况，如下图，大部分pod创建得很快，也有一两个稍微慢一点的，实测两三分钟可以全部ready

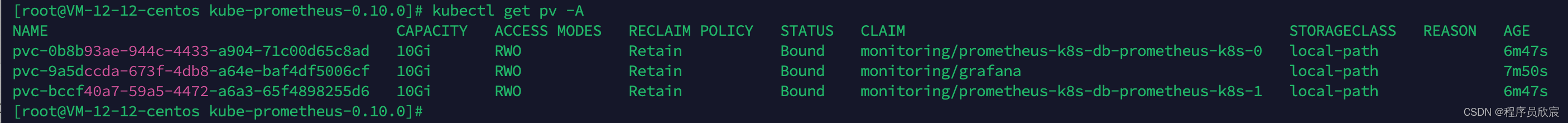

• 再去看看数据卷使用情况，如下图，已经分配好三个了

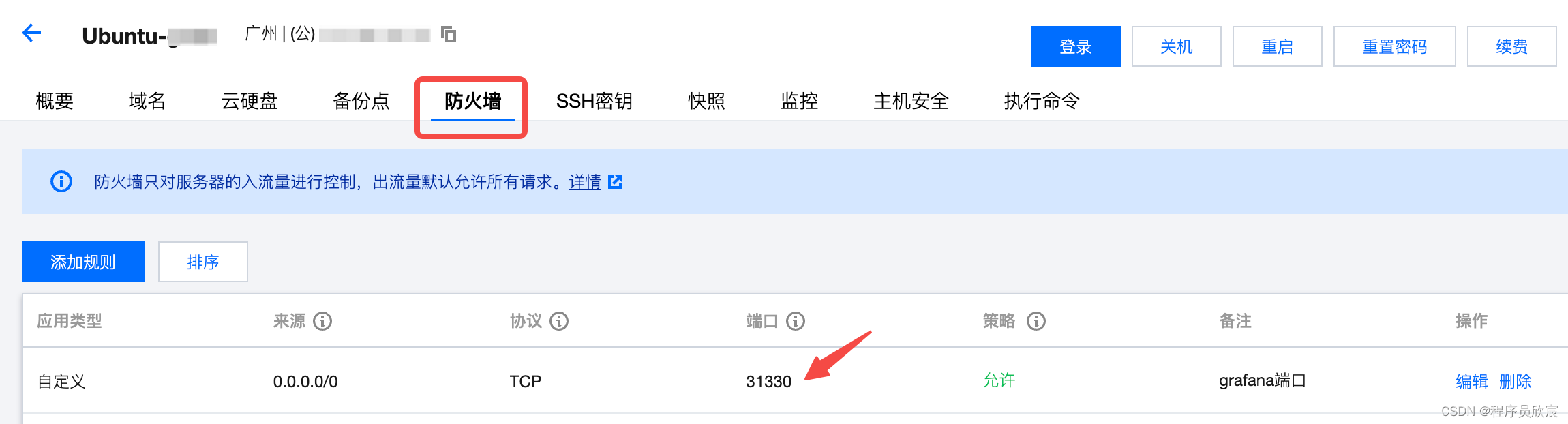

• 最后，如果您用的是云服务器，记得在公网放开端口，我这边是腾讯云服务器，放开方式如下图



访问grafana

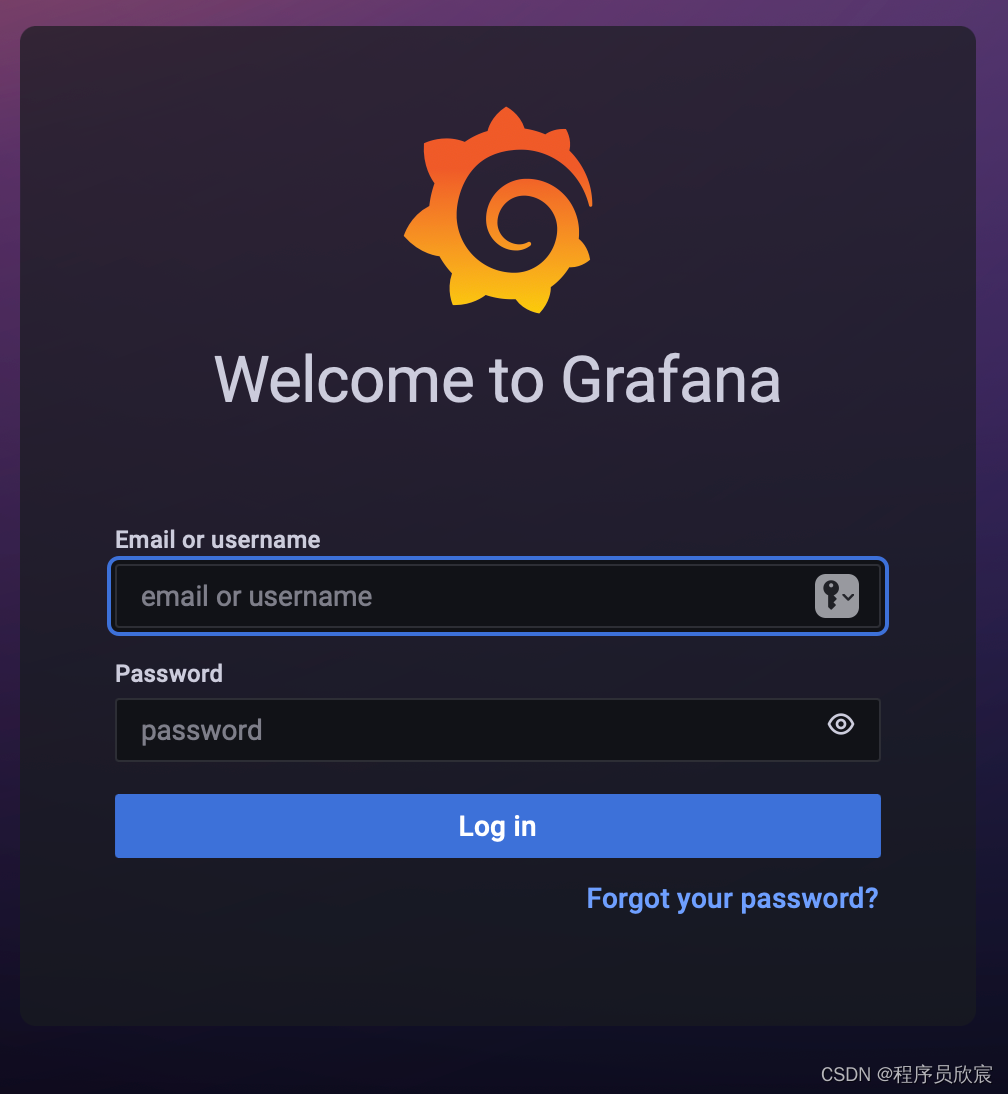

• 现在可以访问grafana了，输入IP:端口，会提示输入账号密码，默认的账号密码都是admin


• 登录成功后会提示修改初始密码，按照提示操作即可

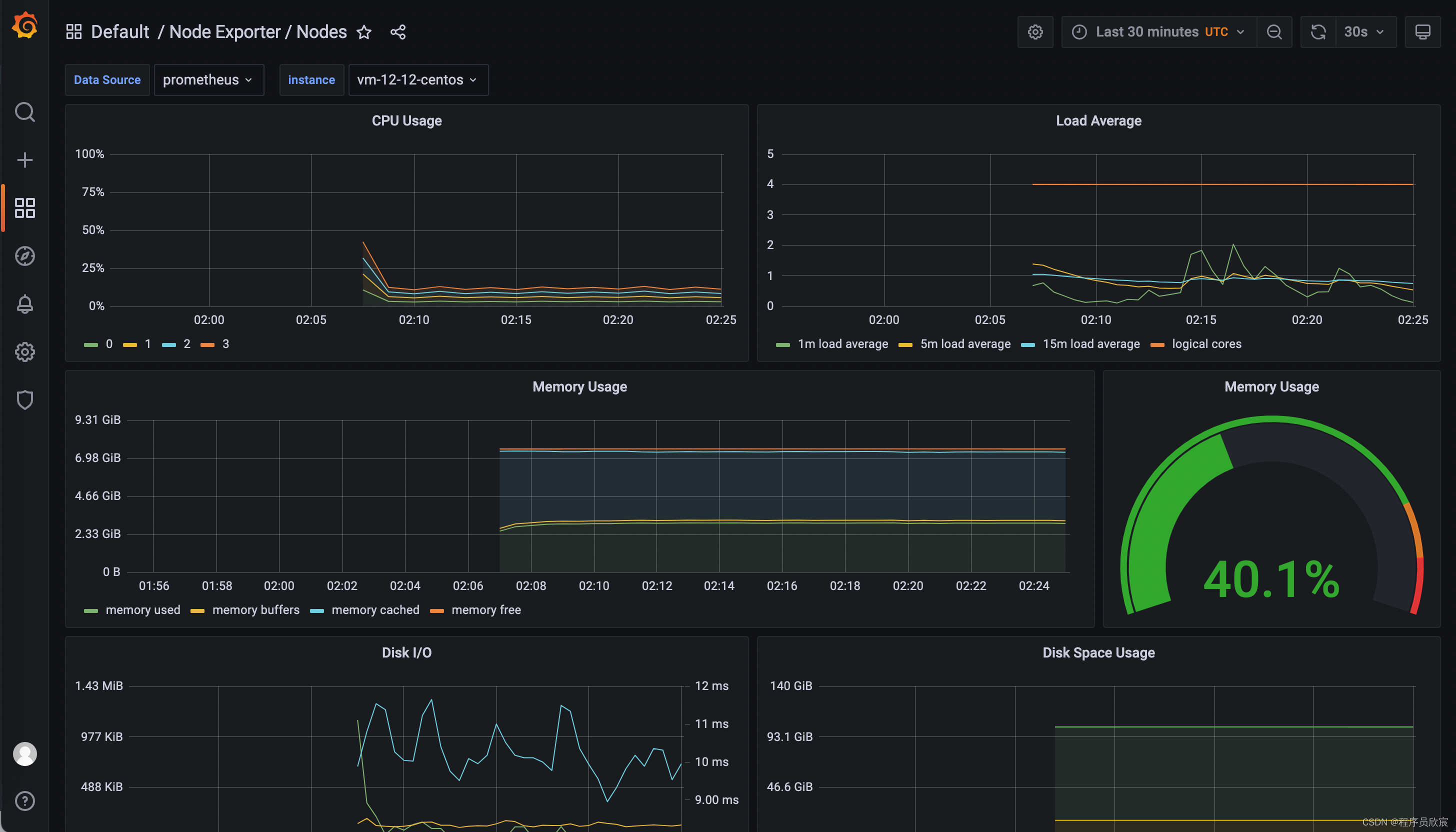

• 然后就进入grafana页面了，里面已经内置了很多监控数据，这里挑一个物理服务器信息的监控数据看看，如下图


• 再去看看给pv使用的服务器磁盘，如下所示，已经创建了三个文件夹，都是容器在用的


1. [root@VM-12-12-centos local-path-provisioner]# pwd
2. /opt/local-path-provisioner
3. [root@VM-12-12-centos local-path-provisioner]# ls -al
4. total 20
5. drwxr-xr-x  5 root root 4096 Nov  5 10:02 .
6. drwxr-xr-x. 7 root root 4096 Oct 31 08:29 ..
7. drwxrwxrwx  3 root root 4096 Nov  5 10:06 pvc-0b8b93ae-944c-4433-a904-71c00d65c8ad_monitoring_prometheus-k8s-db-prometheus-k8s-0
8. drwxrwxrwx  6 root root 4096 Nov  5 10:53 pvc-9a5dccda-673f-4db8-a64e-baf4df5006cf_monitoring_grafana
9. drwxrwxrwx  3 root root 4096 Nov  5 10:06 pvc-bccf40a7-59a5-4472-a6a3-65f4898255d6_monitoring_prometheus-k8s-db-prometheus-k8s-1

复制代码

• 至此，k8s+pv+prometheus+grafana环境已经搭建完成，这样的环境离生产环境还差得远，但是作为日常开发和测试已经基本合格，如果您对云原生感兴趣，想要简单快速的从零开始搭建一套环境用于学习和研发，希望本文能给您提供一些参考

• 编写本文时，有些操作步骤参考了这位大佬的，在此表示感谢：http://www.javajun.net/posts/5019/index.html
