标题: 得物 ZooKeeper SLA 也可以 99.99%
1. 背景

ZooKeeper（ZK）是一个诞生于 2007 年的分布式应用程序协调服务。尽管出于一些特别的历史缘故原由，很多业务场景仍然不得不依赖它。比如，Kafka、任务调度等。特别是在 Flink 混合部署 ETCD 解耦 时，业务方曾要求绝对的稳固性，并猛烈发起不要利用自建的 ZooKeeper。出于对稳固性的考量，采用了阿里的 MSE-ZK。自从 2022 年 9 月份开始利用至今，得物技术团队没有遇到任何稳固性问题，SLA 的可靠性确实达到了 99.99%。
在 2023 年，部分业务利用了自建的 ZooKeeper（ZK）集群，然后利用过程中 ZK 出现了几次波动，随后得物 SRE 开始接管部分自建集群，并进行了几轮稳固性加固的尝试。接管过程中得物发现 ZooKeeper 在运行一段时间后，内存占用率会不断增加，容易导致内存耗尽（OOM）的问题。得物技术团队对这一征象非常好奇，因此也参与了办理这个问题的探索过程。
2. 探索分析

2.1 确定方向

在排查问题时，非常荣幸地发现了一个测试环境的故障现场，该集群中的两个节点恰恰处于 OOM 的边缘状态。
有了故障现场，那么一般情况下距离乐成终点只剩下 50%。内存偏高，按以往的经验来看，要么是非堆，要么是堆内有问题。从火焰图和 jstat 都能证实：是堆内的问题。
如图所示：说明 JVM 堆内存在某种资源占用了大量的内存，而且 FGC 都无法开释。
2.2 内存分析

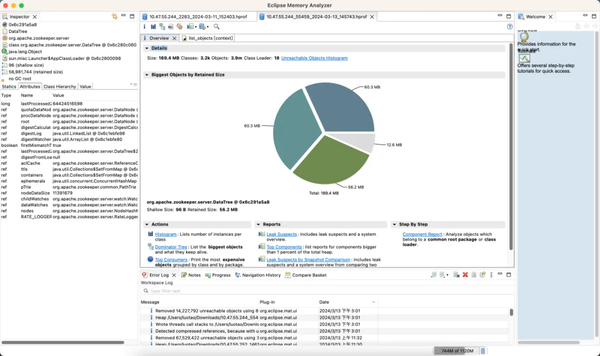

为了探究 JVM 堆中内存占用分布，得物技术团队立刻做了一个 JVM 堆 Dump。分析发现 JVM 内存被 childWatches 和 dataWatches 大量占用。
dataWatches：跟踪 znode 节点数据的变化。
childWatches：跟踪 znode 节点结构 (tree) 的变化。
childWatches 和 dataWatches 同源于 WatcherManager。
颠末资料排查，发现 WatcherManager 主要负责管理 Watcher。ZooKeeper（ZK）客户端首先将 Watcher 注册到 ZooKeeper 服务器上，然后由 ZooKeeper 服务器利用 WatcherManager 来管理全部的 Watcher。当某个 Znode 的数据发生变动时，WatchManager 将触发相应的 Watcher，并通过与订阅该 Znode 的 ZooKeeper 客户端的 socket 进行通信。随后，客户端的 Watch 管理器将触发相关的 Watcher 回调，以执行相应的处理逻辑，从而完成整个数据发布/订阅流程。
进一步分析 WatchManager，成员变量 Watch2Path、WatchTables 内存占比高达 (18.88+9.47)/31.82 = 90%。

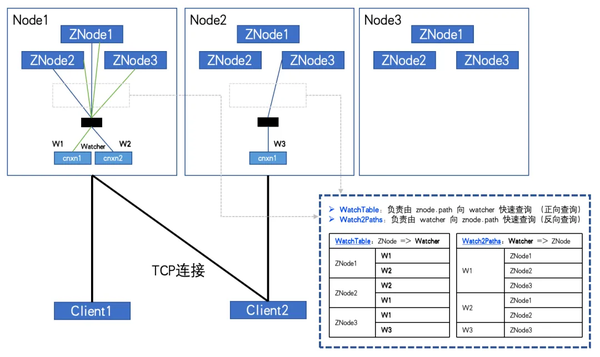

而 WatchTables、Watch2Path 存储的是 ZNode 与 Watcher 正反映射关系，存储结构图所示：
WatchTables【正向查询表】HashMap>
场景：某个 ZNode 发生变化，订阅该 ZNode 的 Watcher 会收到通知。
逻辑：用该 ZNode，通过 WatchTables 找到对应的全部 Watcher 列表，然后逐个发通知。
Watch2Paths【逆向查询表】
HashMap
场景：统计某个 Watcher 到底订阅了哪些 ZNode。
逻辑：用该Watcher，通过 Watch2Paths 找到对应的全部 ZNode 列表。
Watcher 本质是 NIOServerCnxn，可以理解成一个连接会话。
如果 ZNode、和 Watcher 的数量都比较多，而且客户端订阅 ZNode 也比较多，甚至全量订阅。这两张 Hash 表记录的关系就会呈指数增长，最终会是一个天量！
当全订阅时，如图演示：
当 ZNode数量：3，Watcher 数量：2 WatchTables 和 Watch2Paths 会各有 6 条关系。
当 ZNode数量：4，Watcher 数量：3 WatchTables 和 Watch2Paths 会各有 12 条关系。
通过监控发现，非常的 ZK-Node。ZNode 数量大概有 20W，Watcher 数量是5000。而 Watcher 与 ZNode 的关系条数达到了 1 亿。
如果存储每条关系的需要 1 个 HashMap&Node(32Byte)，由于是两个关系表，double 一下。那么其它都不要计算，光是这个“壳”，就需要 2*10000^2*32/1024^3 = 5.9GB 的无效内存开销。
2.3 不测发现

通过上面的分析可以得知，需要避免客户端出现对全部 ZNode 进行全面订阅的情况。然而，实际情况是，很多业务代码确实存在这样的逻辑，从 ZTree 的根节点开始遍历全部 ZNode，并对它们进行全面订阅。
大概能够说服一部分业务方进行改进，但无法欺压约束全部业务方的利用方式。因此，办理这个问题的思路在于监控和预防。然而，遗憾的是，ZK 本身并不支持这样的功能，这就需要对 ZK 源码进行修改。
通过对源码的跟踪和分析，发现问题的根源又指向了 WatchManager，而且细致研究了这个类的逻辑细节。颠末深入理解后，发现这段代码的质量好像像是由应届结业生编写的，存在大量线程和锁的不适当利用问题。通过检察 Git 记录，发现这个问题可以追溯到 2007 年。然而，令人振奋的是，在这一段时间内，出现了 WatchManagerOptimized（2018），通过搜索 ZK 社区的资料，发现了 [ZOOKEEPER-1177]，即在 2011 年，ZK 社区就已经意识到了大量 Watch 导致的内存占用问题，并最终在 2018 年提供了办理方案。正是这个WatchManagerOptimized 的功劳，看来 ZK 社区早就进行了优化。
有趣的是，ZK 默认情况下并未启用这个类，即使在最新的 3.9.X 版本中，默认仍然利用 WatchManager。大概是因为 ZK 年代久远，渐渐地人们对其关注度降低了。通过询问阿里的同事，确认了 MSE-ZK 也启用了 WatchManagerOptimized，这进一步证实了得物技术团队关注的方向是正确的。
2.4 优化探索

锁的优化
在默认版本中，利用的 HashSet 是线程不安全的。在这个版本中，相关操作方法如 addWatch、removeWatcher 和 triggerWatch 都是通过在方法上添加了 synchronized 重型锁来实现的。而在优化版中，采用了 ConcurrentHashMap 和 ReadWriteLock 的组合，以更精细化地利用锁机制。这样一来，在添加 Watch 和触发 Watch 的过程中能够实现更高效的操作。
存储优化
这是关注的重点。从 WatchManager 的分析可以看出，利用 WatchTables 和 Watch2Paths 存储效率并不高。如果 ZNode 的订阅关系较多，将会额外消耗大量无效的内存。
感到惊喜的是，WatchManagerOptimized 在这里利用了“黑科技” -> 位图。
利用位图将关系存储进行了大量的压缩，实现了降维优化。
Java BitSet 主要特点：
BitSet 利用一个 long[] words 来存储数据，long 类型占 8 字节，64 位。数组中每个元素可以存储 64 个数据，数组中数据的存储顺序从左到右，从低位到高位。比如下图中的 BitSet 的 words 容量为 4，words[0] 从低位到高位分别表示数据 0~63 是否存在，words[1] 的低位到高位分别表示数据 64~127 是否存在，以此类推。其中 words[1] = 8，对应的二进制第 8 位为 1，说明此时 BitSet 中存储了一个数据 {67}。
WatchManagerOptimized 利用 BitMap 来存储全部的 Watcher。这样即便是存在1W的 Watcher。位图的内存消耗也只有8Byte*1W/64/1024=1.2KB。如果换成 HashSet ，则至少需要 32Byte*10000/1024=305KB，存储效率相差近 300 倍。
  1. WatchManager.java:
  2. private final Map<String, Set<Watcher>> watchTable = new HashMap<>();
  3. private final Map<Watcher, Set<String>> watch2Paths = new HashMap<>();
复制代码

  1. WatchManagerOptimized.java:
  2. private final ConcurrentHashMap<String, BitHashSet> pathWatches = new ConcurrentHashMap<String, BitHashSet>();
  3. private final BitMap<Watcher> watcherBitIdMap = new BitMap<Watcher>();
复制代码
ZNode到 Watcher 的映射存储，由 Map 换成了 ConcurrentHashMapBitHashSet>。也就是说不再存储 Set，而是用位图来存储位图索引值。
用 1W 的 ZNode，1W 的 Watcher，极端点走全订阅（全部的 Watcher 订阅全部的 ZNode），做存储效率 PK：
可以看到 11.7MB PK 5.9GB，内存的存储效率相差：516 倍。
逻辑优化
添加监视器：两个版本都能够在常数时间内完成操作，但是优化版通过利用 ConcurrentHashMap 提供了更好的并发性能。
删除监视器：默认版可能需要遍历整个监视器聚集来找到并删除监视器，导致时间复杂度为 O(n)。而优化版利用 BitSet 和 ConcurrentHashMap，在大多数情况下能够快速定位和删除监视器，O(1)。

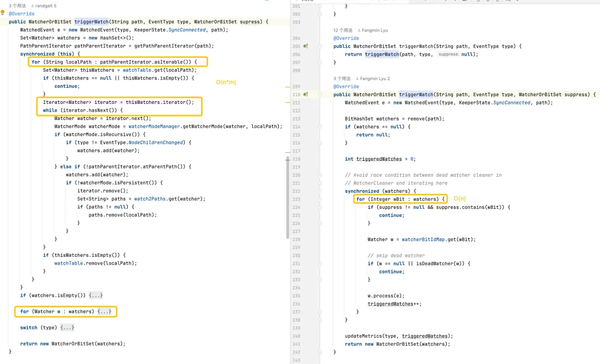

触发监视器：默认版的复杂度较高，因为它需要对每个路径上的每个监视器进行操作。优化版通过更高效的数据结构和减少锁的利用范围，优化了触发监视器的性能。
3. 性能压测

3.1 JMH 微基准测试

ZooKeeper 3.6.4 源码编译， JMH micor 压测 WatchBench。
pathCount：表示测试中利用的 ZNode 路径数目。watchManagerClass：表示测试中利用的 WatchManager 实现类。
watcherCount：表示测试中利用的观察者（Watcher）数目。
Mode：表示测试的模式，这里是 avgt，表示平均运行时间。
Cnt：表示测试运行的次数。
Score：表示测试的得分，即平均运行时间。
Error：表示得分的毛病范围。
Units：表示得分的单位，这里是毫秒/操作（ms/op）。

3.2 性能压测

接下来在一台呆板 (32C 60G) 搭建一套 3 节点 ZooKeeper 3.6.4 利用优化版与默认版进行容量压测对比。
场景一：20W znode 短路径
Znode 短路径: /demo/znode1
场景二：20W znode 长路径
Znode 长路径: /sentinel-cluster/dev/xx-admin-interfaces/lock/_c_bb0832d5-67a5-48ab-8fe0-040b9ddea-lock/12

3.3 灰度测试

基于前面的基准测试和容量测试，优化版在大量 Watch 场景内存优化明显，接下来开始对测试环境的 ZK 集群进行灰度升级测试观察。
第一套 ZooKeeper 集群 & 收益
默认版
优化版
效果收益：
第二套 ZooKeeper 集群 & 收益
效果收益：
第三套 ZooKeeper 集群 & 收益
默认版
优化版
效果收益：
4. 总结

通过之前的基准测试、性能压测以及灰度测试，发现了 ZooKeeper 的 WatchManagerOptimized。这项优化不仅节省了内存，还通过锁的优化显著提高了节点之间的选举和数据同步等指标，从而增强了 ZooKeeper 的一致性。还与阿里 MSE 的同学进行了深度交流，各自在极端场景模拟压测，并达成了一致的见解：WatchManagerOptimized 对 ZooKeeper 的稳固性提拔显著。总体而言，这项优化使得 ZooKeeper 的 SLA 提拔了一个数量级。
ZooKeeper 有很多配置选项，但大部分情况下不需要调整。为提拔体系稳固性，发起进行以下配置优化：
