标题: 【cadence 16.6】PSPICE如何添加SPICE模型
在使用cadence的PSPICE举行仿真时，必要将SPICE模型转换之后才气进仿真使用，步骤也非常简朴，以ADA4807的添加为例：

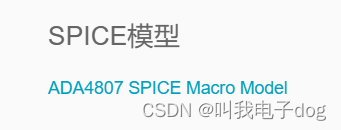

1.从ADI公司网站上下载元器件的SPICE模型

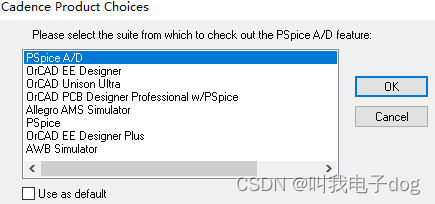

2.打开model editor—Pspice A/D

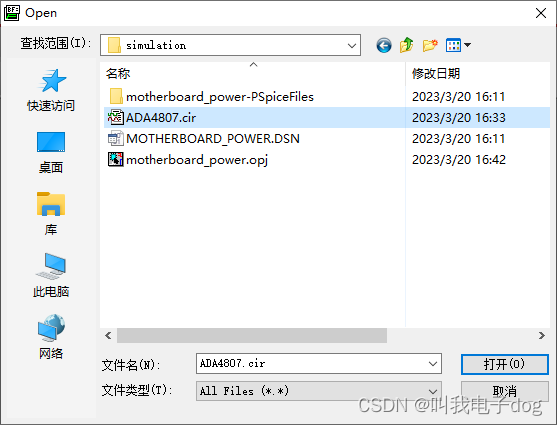

3.File—open—选择All Files—打开下载的cir文件

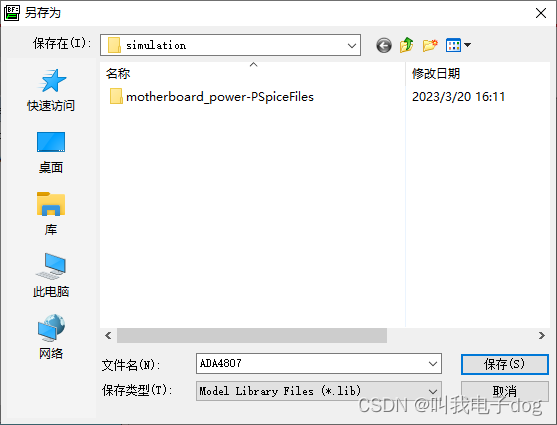

4.File—Save As—删除.cir后缀，存为.lib文件

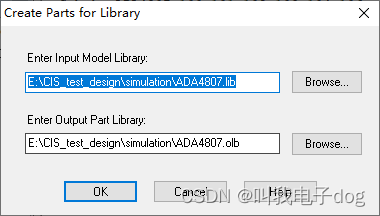

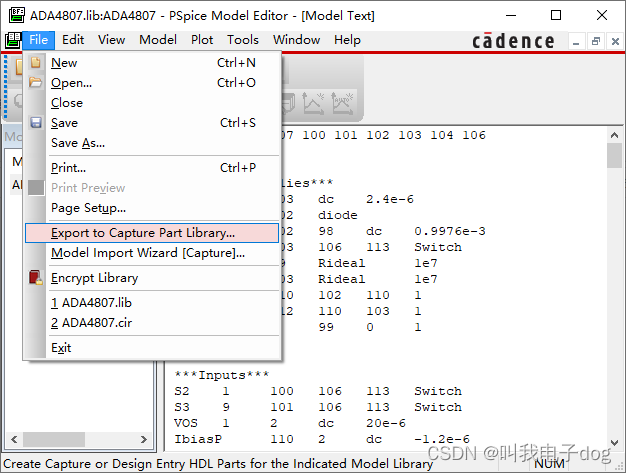

5.File—Export to Capture Part Library保存为.olb文件

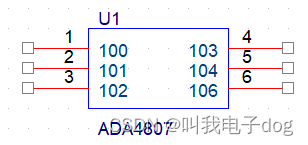

6.在仿真工程文件中的Libraries中导入.OLB文件后，在原理图中看到引脚没有清晰的定义，必要根据Pspice Model Editor中的定义举行修改。

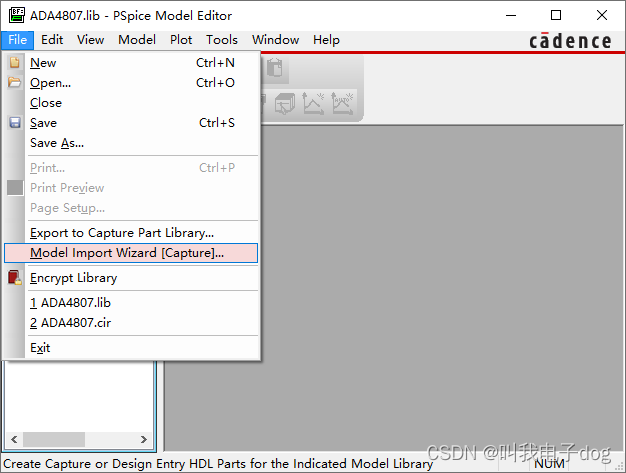

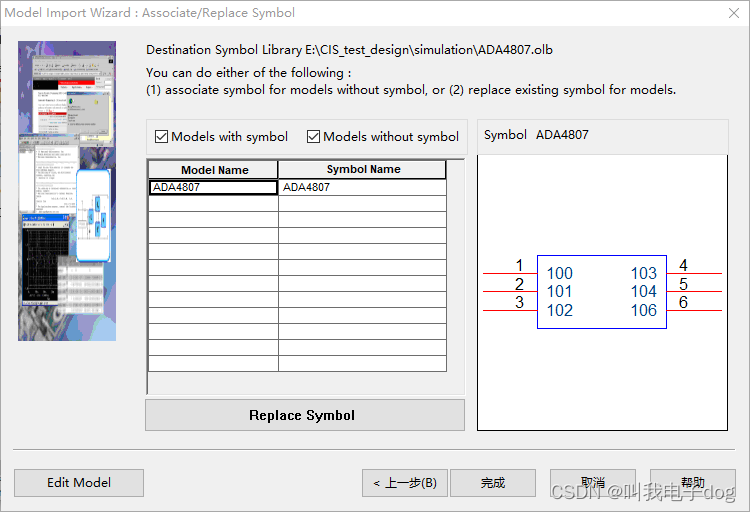

6.1 File—Model Import Wizard

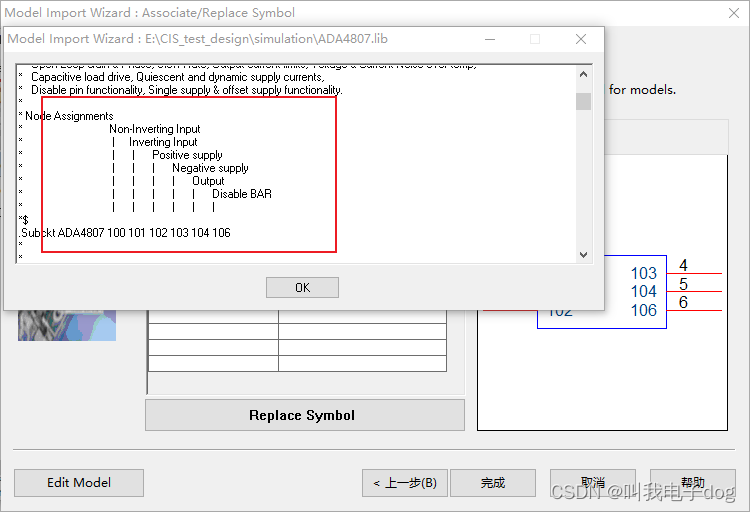

6.2点击Edit Model就可以看到引脚定义了

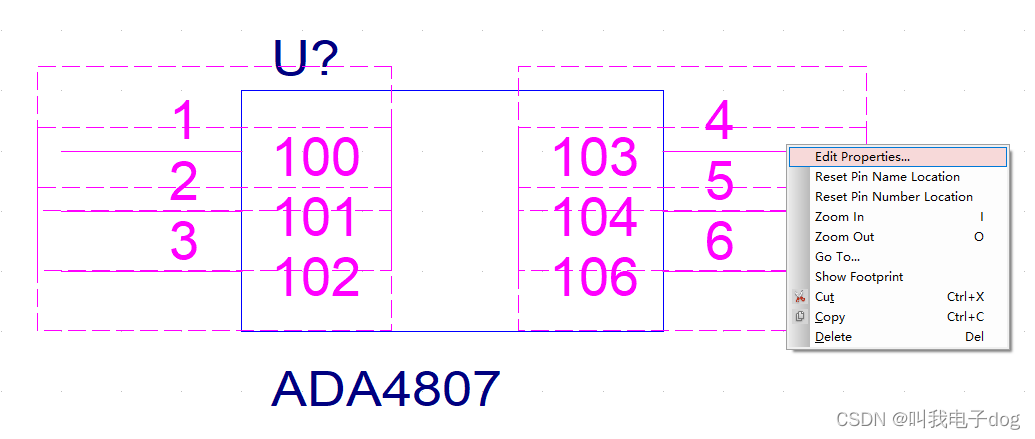

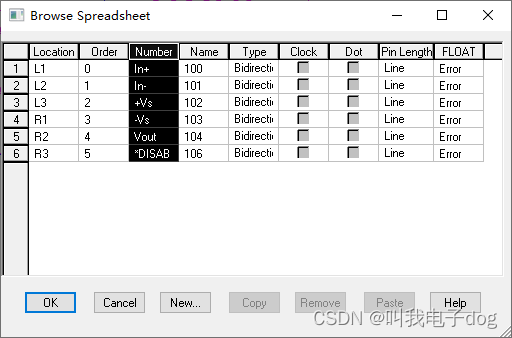

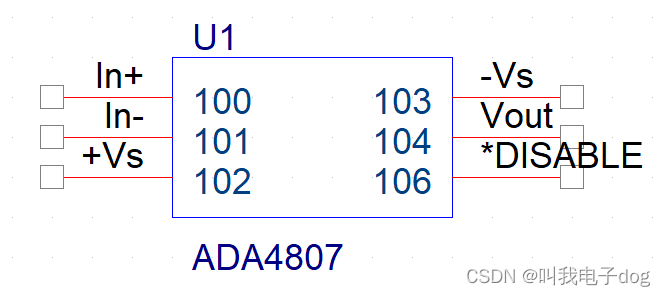

6.3 在仿真工程文件的原理图中修改对应的引脚定义：原理图中选中器件，右击—Edit part，在该界面中选中引脚，修改属性中的Number一栏（Name不要修改）

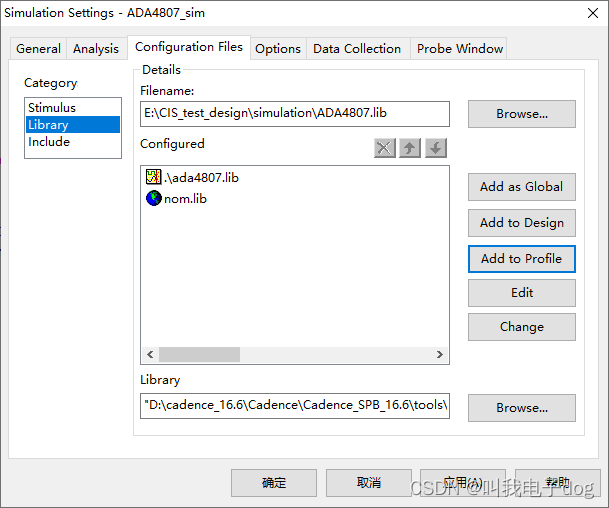

7.运行仿真时要将该lib文件添加到仿真库：PSpice—Edit Simulation Profile—Configuration Files一栏中的Library举行设置，添加天生的lib文件
