标题: 【ES专题】ElasticSearch集群架构剖析_es集群(1)

• 前言

• 阅读对象

• 阅读导航

• 要点

• 条记正文

•



  • 一、ES集群架构



    •



      • 1.1 为什么要使用ES集群架构



        • 1.2 ES集群核心概念

        •



          • 1.2.1 节点



            •



              • 1.2.1.1 Master Node主节点的功能



                • 1.2.1.2 Data Node数据节点的功能

                • 1.2.1.3 Coordinate Node调和节点的功能

                • 1.2.1.4 Ingest Node调和节点的功能

                • 1.2.1.5 其他节点功能

                • 1.2.1.6 Master Node主节点选举流程









        • 1.2.2 分片

        • 1.3 搭建三节点ES集群

        •



          • 1.3.1 ES集群搭建步骤



            • 1.3.2 安装客户端









    • 二、生产情况最佳实践

    •



      • 2.1 一个节点只承担一个角色的配置



        • 2.2 增加节点程度扩展场景

        • 2.3 异地多活架构

        • 2.4 Hot & Warm 架构

        • 2.5 怎样对集群的容量举行规划

        • 2.6 怎样计划和管理分片










前言

个人感觉集群架构其实都有点大同小异，看了这么多集群架构之后，感觉无非要思量的地方就几点：

• 使用何种通信协议去同步数据，互相通信

• 采用何种计谋同步数据（异步照旧同步）

• 怎样保证一致性，保证到什么程度（【终极一致性】 or【实时一致性 / 强一致性】）

• 使用何种算法去选举主次节点（感觉这个比较随意，通常为了快速规复服务，选举流程是怎么快怎么来，但是不能出现【脑裂问题】）


阅读对象

有基本ES使用知识，需要使用集群架构
阅读导航

系列上一篇文章：《【ES专题】ElasticSearch搜索进阶》
系列下一篇文章：《【ES专题】ElasticSearch功能详解与原理剖析》
要点

ES要掌握什么：

• 使用：搜索和聚合操纵语法，理解分词，倒排索引，相干性算分（文档匹配度）

• 优化： 数据预处置惩罚，文档建模，集群架构优化，读写性能优化


条记正文

一、ES集群架构

1.1 为什么要使用ES集群架构

为什么需要使用集群架构？这就得提一下分布式系统的可用性与扩展性了。

• 高可用性：分为两个点思量



  • 服务高可用性：允许个别节点停止服务，个别节点停止服务不影响整体使用

  • 数据可用性：部分节点丢失，不会丢失数据（需要有备份计谋）



• 可扩展性：



  • 哀求量提升/数据的不断增长(将数据分布到所有节点上)




上面所说的正是集群架构的优势所在。对ES集群架构来说，则体现在：

• 提高系统的可用性，部分节点停止服务，整个集群的服务不受影响

• 存储的程度扩容


1.2 ES集群核心概念

ES集群中有2个比较核心的概念需要理解一下。分别是：节点、分片。在聊这些概念之前，我们先重新梳理一下，ES的集群是什么。
ES的集群，亦上图所示，它通常由如下特性：

• 集群中有一个大概多个节点

• 差别的集群通过差别的名字来区分，默认名字【elasticsearch】


   留意：ES在现实生产情况中，还会摆设多个集群一起工作


• 通过配置文件修改，大概在命令行中 -E cluster.name=es-cluster举行设定


1.2.1 节点

ES中的节点本质上是一个Elasticsearch的实例，一个Java进程。通常，我们建议生产情况中，一台机器只运行一个ES实例。（一台机器摆设多个节点，其实是违背【高可用】原则的）
ES节点有如下特性：

• 每一个节点都著名字，通过配置文件配置，大概启动时候 -E node.name=node1指定

• 每一个节点在启动之后，会分配一个UID，保存在data目次下

• 节点有多种角色（范例），差别角色通常有差别的功能，它们分别是：



  • Master Node：主节点，负责索引的删除创建

  • Master eligible nodes：【直译：符合条件的节点】。可以参与选举的合格节点

  • Data Node：数据节点，负责文档的写入、读取。节点保存数据并执行与数据相干的操纵，如CRUD、搜索和聚合

  • Coordinating Node：调和节点

  • 其他节点




通过ES多角色界说可以看的出来，ES的集群架构非常成熟，它也是我现在见过的角色最丰富的架构。如此丰富的角色界说，肯定是为了拓展集群架构而生的，单一职责嘛。不外有一点我没想通的是，假如节点太多了，做一次CRUD的速率能快吗？会不会在通信上就耗费了很多时间。

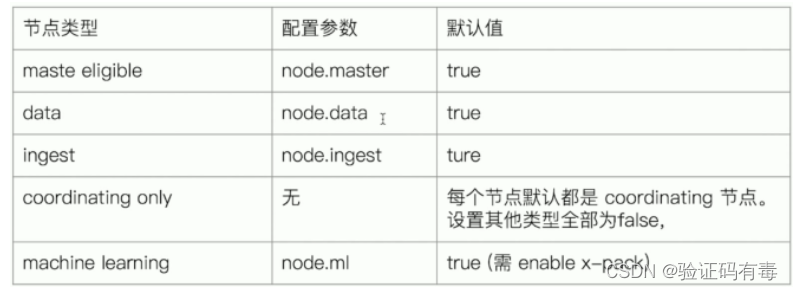

   节点范例，可以通过如下配置参数禁用/启用

  关于Master eligible nodes和Master Node

• 每个节点启动后，默认就是一个Master eligible节点，即都可以参与集群选举，成为Master节点。可以通过node.mater=false克制

• 当第一个节点启动时候，它会将自己选举成Master节点

• 每个节点上都保存了集群的状态，但是只有Master节点才能修改集群的状态信息。集群状态信息(Cluster State) 维护了一个集群中所有须要的信息。比如：



  • 所有节点信息

  • 所有的索引和其他相干的Mapping与Setting信息

  • 分片的路由信息




关于Data Node 和 Coordinating Node

• Data Node：



  • 可以保存数据的节点，叫做Data Node，负责保存分片数据。在数据扩展上起到了至关重要的作用

  • 节点启动后，默认就是数据节点。可以设置node.data: false克制

  • 由Master Node决定怎样把分片分发到数据节点上

  • 通过增加数据节点可以办理数据程度扩展息争决数据单点问题



• Coordinating Node：



  • 负责担当Client的哀求， 将哀求分发到符合的节点，终极把效果汇集到一起

  • 每个节点默认都起到了Coordinating Node的职责




其他节点范例

• Hot & Warm Node：冷热节点。差别硬件配置 的Data Node，用来实现Hot & Warm架构，降低集群摆设的本钱


   差别硬件配置，通常是CPU跟硬盘。硬盘根据冷热数据范例，可以选择固态大概机械硬盘


• Ingest Node：数据前置处置惩罚转换节点，支持pipeline管道设置，可以使用ingest对数据举行过滤、转换等操纵

• Machine Learning Node：负责跑机器学习的Job，用来做非常检测

• Tribe Node：Tribe Node连接到差别的Elasticsearch集群，并且支持将这些集群当成一个单独的集群处置惩罚

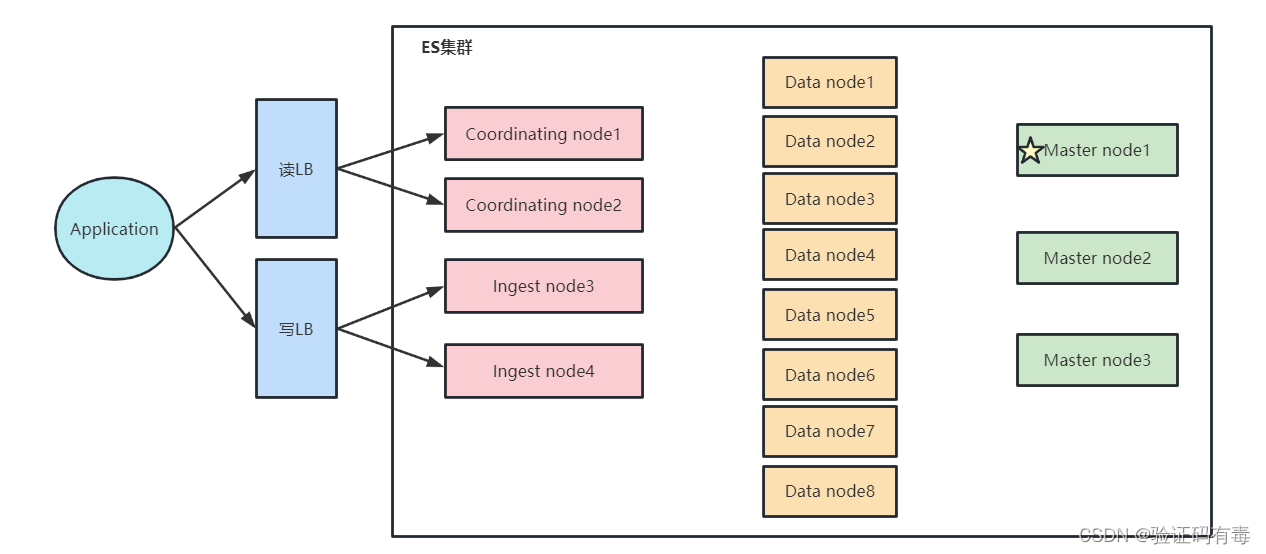

以下是一个多集群业务架构图：

1.2.1.1 Master Node主节点的功能

Master节点重要功能:：

• 管理索引和分片的创建、删除和重新分配

• 监测节点的状态，并在需要时举行重分配

• 调和节点之间的数据复制和同步工作

• 处置惩罚集群级别操纵，如创建或删除索引、添加或删除节点等

• 维护集群的状态


1.2.1.2 Data Node数据节点的功能

Data Node数据节点的功能：

• 存储和索引数据：Data Node 节点会将索引分片存储在当地磁盘上，并对查询哀求举行相应

• 复制和同步数据：为了确保数据的可靠性和高可用性，ElasticSearch 会将每个原始分片的多个副本存储在差别的 Data Node 节点上，并定期将各节点上的数据举行同步

• 参与搜索和聚合操纵：当客户端提交搜索哀求时，Data Node 节点会使用当地缓存和分片数据完成搜索和聚合操纵

• 执行数据维护操纵：例如，清理过期数据和压缩分片等


   官方界说：
数据节点保存包罗您已索引的文档的分片。数据节点处置惩罚数据相干操纵，例如 CRUD、搜索和聚合。这些操纵是 I/O、内存和 CPU 麋集型操纵。监视这些资源并在过载时添加更多数据节点非常重要。
拥有专用数据节点的重要好处是主角色和数据角色的分离。
要创建专用数据节点，请设置：node.roles: [ data ]
在多层摆设体系结构中，您可以使用专门的数据角色将数据节点分配到特定层：data_content、data_hot、data_warm、 data_cold或data_frozen。一个节点可以属于多个层，但具有专用数据角色之一的节点不能具有通用data角色。
  1.2.1.3 Coordinate Node调和节点的功能

官方界说：
诸如搜索哀求或批量索引哀求之类的哀求，它们大概涉及差别数据节点上保存的数据。例如，搜索哀求分两个阶段执行，这两个阶段由接收客户端哀求的节点（调和节点）调和。

• 在分散阶段，调和节点将哀求转发到保存数据的数据节点。每个数据节点在当地执行哀求并将其效果返回给调和节点

• 在网络阶段，调和节点将每个数据节点的效果缩减为单个全局效果集


每个节点都是隐式的调和节点。这意味着具有显式空角色列表的节点node.roles将仅充当调和节点，无法禁用。因此，这样的节点需要有足够的内存和 CPU 才能处置惩罚网络阶段。
1.2.1.4 Ingest Node调和节点的功能

官方界说：
在现实的文档索引发生之前，使用摄取节点对文档举行预处置惩罚。摄取节点拦截批量和索引哀求，应用转换，然后将文档传递回索引或批量api。
默认情况下，所有节点都启用摄取，因此任何节点都可以处置惩罚摄取任务。您还可以创建专用的摄取节点。假如要禁用节点的摄取，请在elasticsearch. conf中配置以下配置。yml文件：node.ingest: false
要在索引之前对文档举行预处置惩罚，请界说一个指定一系列处置惩罚器的管道。每个处置惩罚器都以某种特定的方式转换文档。例如，管道大概有一个处置惩罚程序从文档中删除字段，然后有另一个处置惩罚程序重命名字段。然后，集群状态存储配置的管道。
要使用管道，只需在索引或批量哀求上指定pipeline参数。这样，摄取节点就知道要使用哪个管道。例如：

1. PUT my-index/my-type/my-id?pipeline=my_pipeline_id
2. {
3.   "foo": "bar"
4. }

复制代码

1.2.1.5 其他节点功能

其他节点相对来说使用的比较少，不做介绍了
1.2.1.6 Master Node主节点选举流程

ES的选举流程也很简朴，如下：

• 通常集群启动时，第一个启动的节点会被选为主节点。当主节点挂了的时候，举行下一步

• 互相Ping对方，Node ld 低的会成为被选举的节点

• 其他节点会加入集群，但是不承担Master节点的角色。一旦发现被选中的主节点丢失，就会重新选举出新的Master节点


   在我们的生产过程中，Master Node的最佳实践方案


• Master节点非常重要，在摆设上需要思量办理单点的问题

• 为一个集群设置多个Master节点，每个节点只承担Master 的单一角色


  1.2.2 分片

分片是ES中一个比较重要的概念。ElasticSearch是一个分布式的搜索引擎，索引可以分成一份或多份，多份分布在差别节点的分片当中。ElasticSearch会自动管理分片，假如发现分片分布不平衡，就会自动迁徙。
分片又有【主分片】、【副天职片】之分。它们的区别如下：

• 主分片（Primary Shard）



  • 用以办理数据程度扩展的问题。通过主分片，可以将数据分布到集群内的所有节点之上

  • 一个分片是一个运行的Lucene的实例

  • 主分片数在索引创建时指定，后续不允许修改，除非Reindex



• 副天职片



  • 用以办理数据高可用的问题。 副天职片是主分片的拷贝（备份）

  • 副天职片数，可以动态调解

  • 增加副本数，还可以在肯定程度上提高服务的可用性（读取的吞吐）




1. # 指定索引的主分片和副本分片数
2. PUT /csdn_blogs
3. {
4.   "settings": {
5.     "number\_of\_shards": 3,
6.     "number\_of\_replicas": 1
7.   }
8. }

复制代码

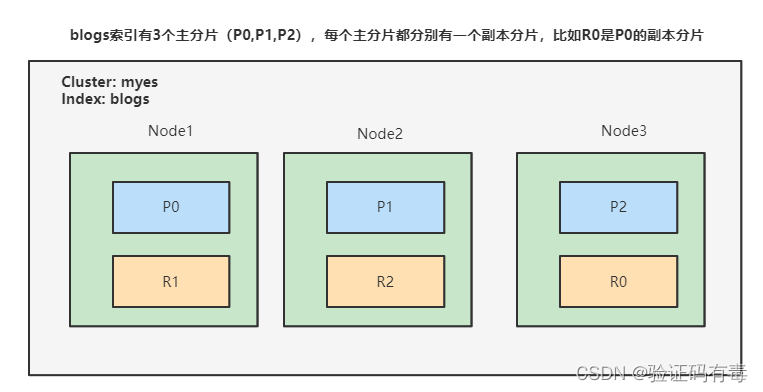

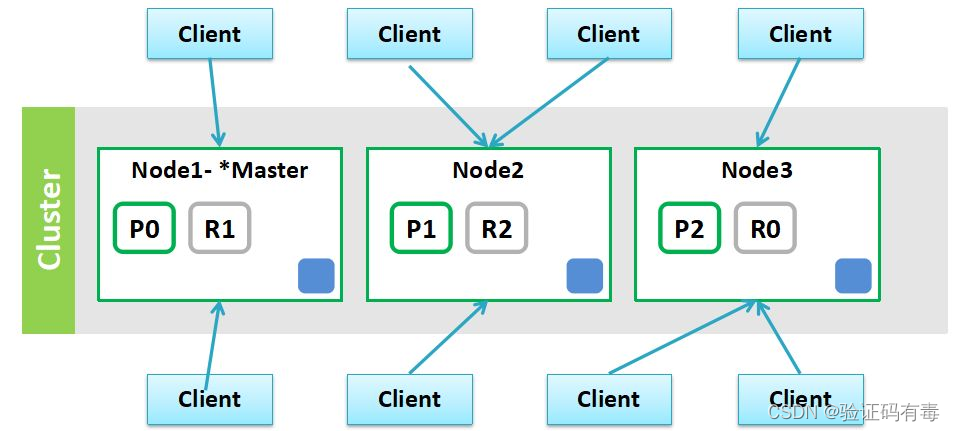

分片架构

如上图是某个集群的分片架构，它有如下特性：

• 集群中有3个节点


   通常都是奇数，所谓【集群奇数法则】。但其实只是名字很唬人，本质上也没那么神奇。你自己想想，假如是偶数的话，是不是很有大概出现选举平票的时候？根据我的经验，选举算法通常都渴望快速选举一个master大概leader出来，以便可以或许快速提供服务，以是没空扯皮


• 每个节点各有一个主副分片


   高可用之——故障转移


• 主副分片之间交叉存储（node1的副本放在node3，node2放在node1，node3放在node2）


   使用【cat API检察集群信息】


• GET /_cat/nodes?v #检察节点信息

• GET /_cat/health?v #检察集群当前状态：红、黄、绿

• GET /_cat/shards?v #检察各shard的详细情况

• GET /_cat/shards/{index}?v #检察指定分片的详细情况

• GET /_cat/master?v #检察master节点信息

• GET /_cat/indices?v #检察集群中所有index的详细信息

• GET /_cat/indices/{index}?v #检察集群中指定index的详细信息 `


  1.3 搭建三节点ES集群

1.3.1 ES集群搭建步骤

下面是在Linux情况，centos7下面的集群搭建步骤：
1）系统情况预备
首先创建用户，因为es不允许root账号启动

1. adduser es
2. passwd es

复制代码

安装版本：elasticsearch-7.17.3。接着切换到root用户，修改/etc/hosts：

1. vim  /etc/hosts
2. 192.168.66.150 es-node1
3. 192.168.66.151 es-node2
4. 192.168.66.152 es-node3

复制代码

2）修改elasticsearch.yml
留意配置里面的注释，里面有一些细节。比如：

• 留意集群的名字，3个节点的集群名称必须不停

• 给每个节点指定名字，比如这里是node1/2/3

• 是否要开启外网访问，跟redis的配置差不多

•


1. # 指定集群名称3个节点必须一致
2. cluster.name: es-cluster
3. #指定节点名称，每个节点名字唯一
4. node.name: node-1
5. #是否有资格为master节点，默认为true
6. node.master: true
7. #是否为data节点，默认为true
8. node.data: true
9. # 绑定ip,开启远程访问,可以配置0.0.0.0
10. network.host: 0.0.0.0
11. #用于节点发现
12. discovery.seed_hosts: ["es-node1", "es-node2", "es-node3"]
13. #7.0新引入的配置项,初始仲裁，仅在整个集群首次启动时才需要初始仲裁。
14. #该选项配置为node.name的值，指定可以初始化集群节点的名称
15. cluster.initial_master_nodes: ["node-1","node-2","node-3"]
16. #解决跨域问题
17. http.cors.enabled: true
18. http.cors.allow-origin: "\*"

复制代码

三个节点配置很简朴，按照上面的模板，依次修改node.name就行了
3) 启动每个节点的ES服务

1. # 注意：如果运行过单节点模式，需要删除data目录， 否则会导致无法加入集群
2. rm -rf data
3. # 启动ES服务
4. bin/elasticsearch -d

复制代码

4）验证集群

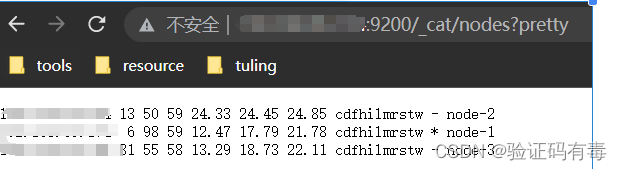

正常来说，假如我们先启动了192.168.66.150，那么它就是这个集群当中的主节点，以是我们验证集群的话，只需要访问http://192.168.66.150:9200即可看到如下界面：

1.3.2 安装客户端

介绍完了ES的集群摆设，我们再来看看ES客户端的摆设。这里有两个可选方案，它们分别是Cerebro和Kibana，它们的区别与接洽如下：
   Cerebro和Kibana都是用于Elasticsearch的开源工具，但它们在功能和使用场景上存在一些区别。
  功能：


• Cerebro：Cerebro是Elasticsearch的图形管理工具，可以检察分片分配和执行常见的索引操纵，功能集中管理alias和index template，十分快捷。别的，Cerebro还具有实时监控数据的功能。

• Kibana：Kibana是一个强大的可视化工具，可以用于Elasticsearch数据的探索、分析和展示。它提供了丰富的图表范例，包罗折线图、直方图、饼图等，可以方便地展示基于时间序列的数据。别的，Kibana还提供了日记管理、分析和展示的功能


  使用场景：


• Cerebro：Cerebro得当用于生产和测试情况的Elasticsearch集群管理，尤其适用于需要快速检察和执行索引操纵的情况。由于Cerebro轻量且适用于实时监控，它大概更适用于较小的集群和实时监控的场景。

• Kibana：Kibana得当对Elasticsearch数据举行深入的分析和探索，以及对日记举行管理和分析。它提供了丰富的可视化功能和机动的数据展示方式，适用于各种规模的数据分析和监控场景。


  Cerebro安装
Cerebro 可以检察分片分配和通过图形界面执行常见的索引操纵，完全开源，并且它允许添加用户，密码或 LDAP 身份验证问网络界面。Cerebro 基于 Scala 的Play 框架编写，用于后端 REST 和 Elasticsearch 通信。 它使用通过 AngularJS 编写的单页应用程序（SPA）前端。
安装包下载地址如下：https://github.com/lmenezes/cerebro/releases/download/v0.9.4/cerebro-0.9.4.zip
下载安装之后，用以下命令启动即可：

1. cerebro-0.9.4/bin/cerebro
3. #后台启动
4. nohup bin/cerebro > cerebro.log &

复制代码

访问：http://192.168.66.150:9000/

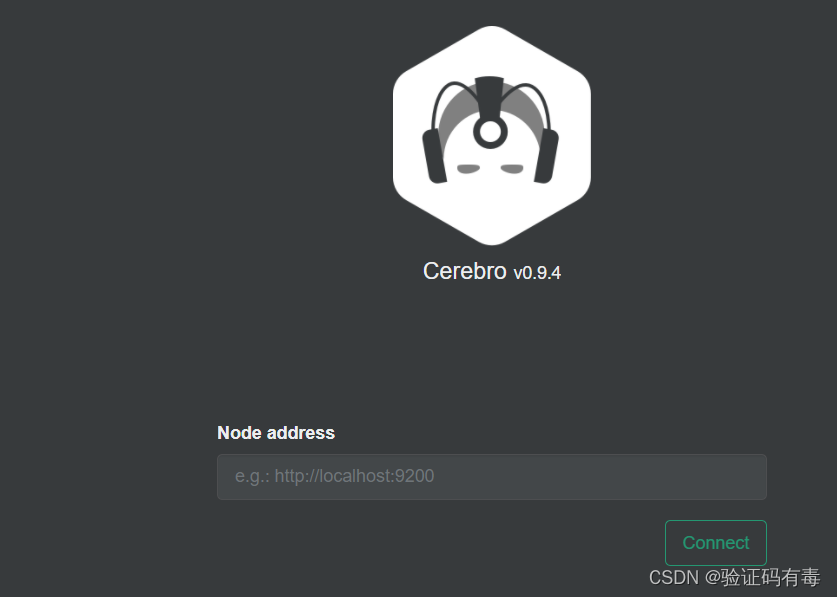

输入ES集群节点：http://192.168.66.150:9200，创建连接。然后会出现以下界面：

kibana安装
1）修改kibana配置

1. vim config/kibana.yml
3. server.port: 5601
4. server.host: "192.168.66.150"
5. elasticsearch.hosts: ["http://192.168.66.150:9200","http://192.168.66.151:9200","http://192.168.66.152:9200"]
6. i18n.locale: "zh-CN"

复制代码

2）运行Kibana

1. #后台启动
2. nohup  bin/kibana &

复制代码

3）访问
访问http://192.168.66.150:5601/验证
二、生产情况最佳实践

2.1 一个节点只承担一个角色的配置

我们在上面的介绍中知道，节点有多种差别的范例（角色），有：Master eligible / Data / Ingest / Coordinating /Machine Learning等。不外跟之前学习的各种集群架构差别的是，ES一个节点可承担多种角色。
不外，在生产情况中只管照旧一个节点一种角色比较好，优点是：极致的高可用；缺点是：大概有点费钱
想要一个节点只承担一个角色，只需要修改如下配置：

1. #Master节点
2. node.master: true
3. node.ingest: false
4. node.data: false
6. #data节点
7. node.master: false
8. node.ingest: false
9. node.data: true
11. #ingest 节点
12. node.master: false
13. node.ingest: true
14. node.data: false
16. #coordinate节点
17. node.master: false
18. node.ingest: false
19. node.data: false

复制代码

2.2 增加节点程度扩展场景
