标题: HCIA学习笔记十八：Hybrid端口
一、Hybrid端口简介

• Hybrid端口是华三交换机上特有的端口类型，华为交换机出厂的时候，所有的接口默认都是Hybrid类型。
• Hybrid端口即可以当Access端口来使用，也可以当Trunk端口来使用，所以Hybrid端口同时具有Access端口和Trunk端口的所有特点。除此之外，Hybrid端口还拥有Access端口和Trunk端口没有的特性。

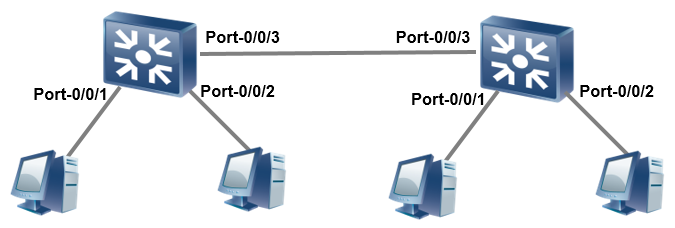

二、配置Hybrid端口

  1. interface GigabitEthernet0/0/1
  2. port hybrid pvid vlan 2
  3. port hybrid untagged vlan 2
  4. #
  5. interface GigabitEthernet0/0/2
  6. port hybrid pvid vlan 3
  7. port hybrid untagged vlan 3
  8. #
  9. interface GigabitEthernet0/0/3
  10. port hybrid tagged vlan 2 to 3
复制代码
三、Hybrid端口VLAN属性


四、Hybrid端口实验

4.1、实现Access端口作用

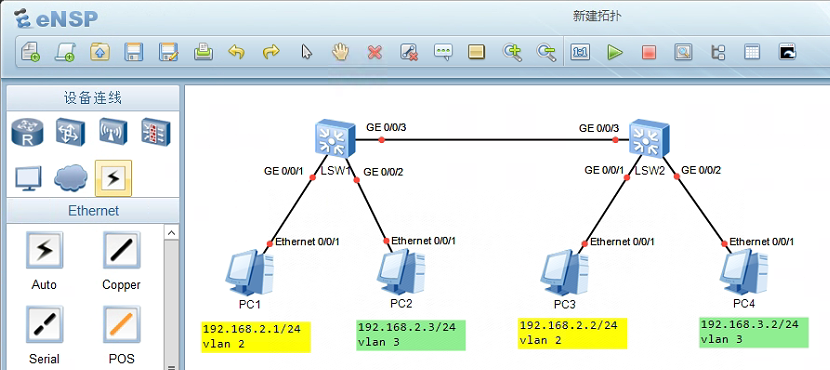

1）在交换机拖出两台S5700，接着在终端中拖出4台PC机，然后选择设备连线，点击Copper进行设备接线，完成后开启设备。之后，分别将PC1/2/3/4的IP地址配置为192.168.2.1/24、192.168.2.3/24、192.168.2.2/24、192.168.3.2/24。

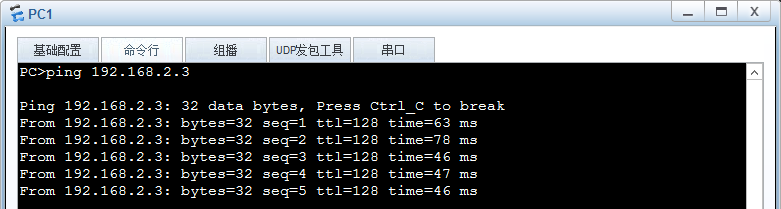

2）此时，PC1 PING PC2是通的：

3）SW1配置：
  1. <Huawei>system-view
  2. [Huawei]sysname SW1
  3. [SW1]undo info-center enable    --关闭信息中心，以方便命令输入。
  4. [SW1]vlan batch 2 3    --创建vlan 2 3
  5. [SW1]int g0/0/1
  6. [SW1-GigabitEthernet0/0/1]port link-type hybrid    --将端口设置为hybrid端口（默认就是hybrid端口，可以省略）
  7. [SW1-GigabitEthernet0/0/1]display this
  8. [SW1-GigabitEthernet0/0/1]display port vlan
  10. [SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 2    --收报文打标签
  11. [SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 2    --发报文去标签
  12. [SW1-GigabitEthernet0/0/1]int g0/0/2
  13. [SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 3    --收报文打标签
  14. [SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 3    --发报文去标签
  16. [SW1-GigabitEthernet0/0/2]display port vlan
复制代码

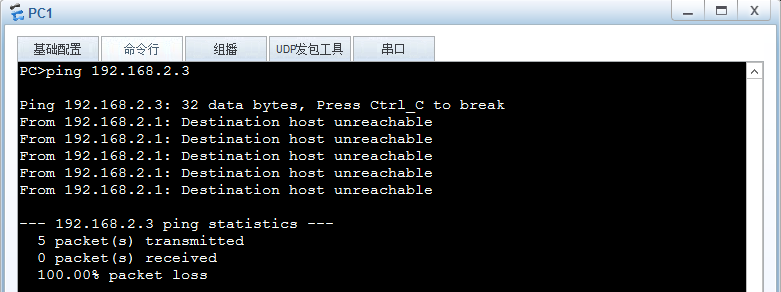

4）现在再来看PC1 PING PC2，已经是PING不通了。说明端口1 2实现了Access端口的作用。

4.2、实现Trunk端口作用

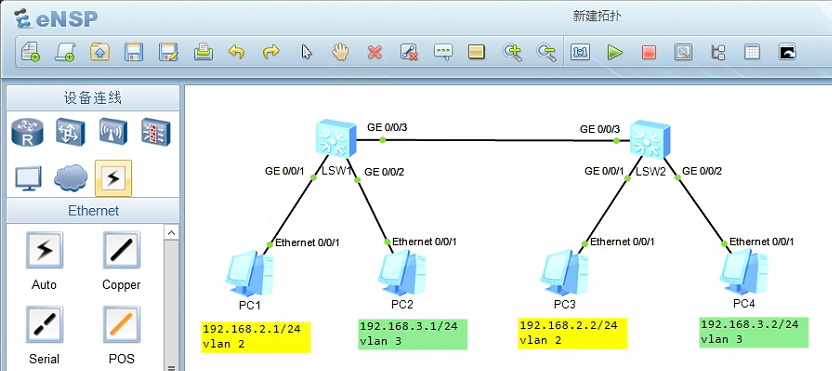

1）把PC2的IP地址更改为192.168.3.1/24。

2）SW1配置：
  1. [SW1]int g0/0/3
  2. [SW1-GigabitEthernet0/0/3]port link-type hybrid    --将端口设置为hybrid端口（默认就是hybrid端口，可以省略）
  3. [SW1-GigabitEthernet0/0/3]port hybrid tagged vlan 2 3    --允许vlan 2 3带便签通过

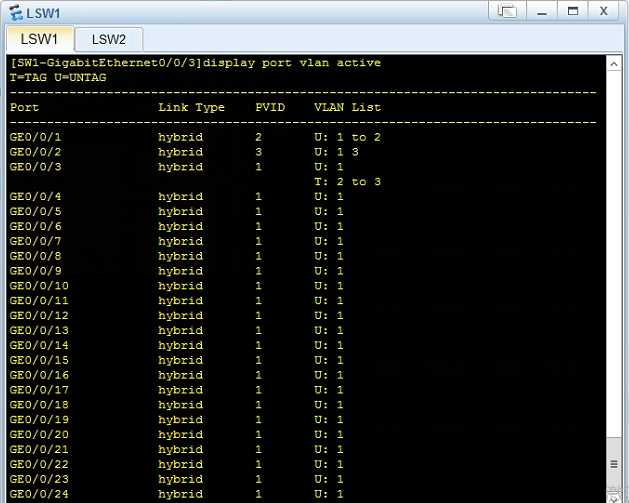

  4. [SW1-GigabitEthernet0/0/3]display port vlan active
复制代码

3）SW2配置：
  1. <Huawei>system-view
  2. [Huawei]sysname SW2
  3. [SW2]undo info-center enable
  4.
  5. [SW2]vlan batch 2 3
  7. [SW2]int g0/0/1
  8. [SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 2    --收报文打标签
  9. [SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 2    --发报文去标签
  11. [SW2-GigabitEthernet0/0/1]int g0/0/2
  12. [SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 3    --收报文打标签
  13. [SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 3    --发报文去标签
  14.
  15. [SW2-GigabitEthernet0/0/2]display current-configuration
  17. [SW2]int g0/0/3
  18. [SW2-GigabitEthernet0/0/3]port hybrid tagged vlan 2 3    --允许vlan 2 3带便签通过
  20. [SW2-GigabitEthernet0/0/3]display port vlan active
复制代码

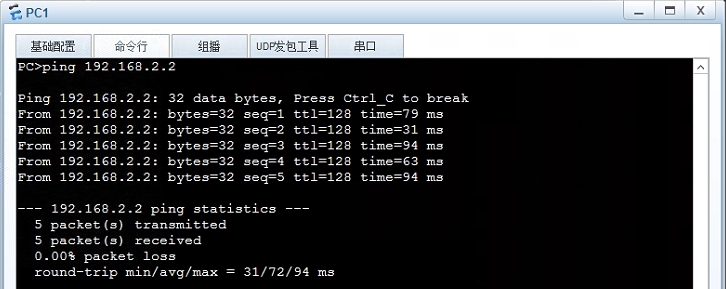

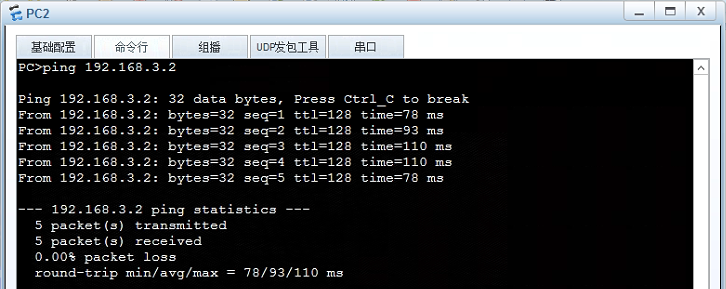

4）PC1 PING PC3、PC2 PING PC4，可以看到，网络都是通的：
