标题: 再次整理openwrt安装openvpn服务器
遇坑很多，网上文章言语不详，大概太过大抵大概某一细节着墨太多，颠末不停摸索，终于总结了这篇文章，实测好用，送给不甘寂寞的各位。

步骤 1：更新软件包列表

首先，登录到你的 OpenWRT 路由器管理界面（通常是 http://192.168.1.1），然后打开 System -> Software 页面，点击 Update lists 按钮来更新软件包列表。
如果你更喜好利用 SSH 来完成这些操作，你可以通过 SSH 毗连到路由器并运行以下命令：

opkg update

复制代码

步骤 2：安装 OpenVPN 软件包

接下来，安装 OpenVPN 服务器及相关软件包。你可以在 Web 管理界面的 Software 页面搜索并安装以下软件包，大概通过 SSH 安装它们。
通过 SSH 安装命令如下：
opkg install openvpn-openssl openvpn-easy-rsa luci-app-openvpn

openvpn-openssl：OpenVPN 主步伐，基于 OpenSSL
openvpn-easy-rsa：用于生成证书的工具
luci-app-openvpn：OpenVPN 的 LuCI（Web 界面）配置界面

步骤 3：生成各种笑容和黑脸

利用 easy-rsa 工具生成所需的 CA 证书和密钥。

创建 Easy-RSA 情况：（建议在/etc/openvpn目录中运行，会创建pki文件夹）
easyrsa init-pki
创建 CA（证书颁发机构）(同样在/etc/openvpn中运行，产生的文件会在pki中)：
easyrsa build-ca nopass
生成服务器证书和密钥：
easyrsa gen-req server nopass
签署服务器证书：
easyrsa sign-req server server
生成 Diffie-Hellman 参数：
easyrsa gen-dh
生成客户端证书：
easyrsa gen-req client1 nopass easyrsa sign-req client client1（client1仅仅是个名字，任意起）
生成 HMAC 密钥（用于增加安全性）：
openvpn --genkey --secret /etc/openvpn/ta.key

步骤 4：配置 OpenVPN 服务器

编辑 OpenVPN 服务器的配置文件，通常位于 /etc/openvpn/server.conf。如果该文件不存在，你需要手动创建它。
这个可以百度例如：
# 监听的端口和协议
  port 1194
  proto udp
  #利用tap设备，二层设备，通常利用局域网
  #proto tap
  # 利用 TUN 设备三层设备，互联网
  dev tun
  # 服务器端的证书与密钥文件
  ca /etc/openvpn/pki/ca.crt
  cert /etc/easy-rsa/pki/issued/server.crt
  key /etc/easy-rsa/pki/private/server.key
  # Diffie-Hellman 参数
  dh /etc/easy-rsa/pki/dh.pem
  # HMAC 密钥（增加 TLS 安全性）
  tls-auth /etc/openvpn/ta.key 0
  # 加密算法
  cipher AES-256-CBC
  # 配置 VPN 子网（实用于客户端的 IP 池）
  server 10.1.0.0 255.255.255.0
  #为客户端分配固定ip的记载文件，不需要
  #ifconfig-pool-persist /tmp/ipp.txt
  # 路由设置
  #vpn服务端向客户端推送vpn服务端内网网段，有几条路由就写几个push指令
push "route 192.168.6.0 255.255.255.0"（本地网络）
  #push "redirect-gateway def1 bypass-dhcp"（利用本地网关,用途自己想象）
  push "dhcp-option DNS 8.8.8.8"（谷歌dns，自己看着搞）
  push "dhcp-option DNS 8.8.4.4"
  # 保持会话的持久性
  persist-key
  persist-tun
  # 日记文件
  status /tmp/openvpn-status.log
  log-append /var/log/openvpn.log
  # 日记详细级别
  verb 3
  # 最大客户端毗连数
  max-clients 100
  # 答应客户端间通信
  client-to-client
  解释配置文件的各项设置（可以看我下一篇文章，详细解读）

port 1194：OpenVPN 服务器监听的端口，默认是 1194。你可以根据需要修改这个端口。
proto udp：利用 UDP 协议，你也可以改为 proto tcp 利用 TCP 协议。
dev tun：利用 TUN 隧道设备，它是常用的路由方式。你cd 也可以利用 dev tap 进行以太网桥接，但通常 TUN 更常用。
ca、cert、key 和 dh：这些是 OpenVPN 所需的证书和密钥文件，它们应该已经通过 easy-rsa 生成。
server 10.1.0.0 255.255.255.0：这是 OpenVPN 分配给客户端的 IP 子网。
push 选项：向客户端推送的路由和 DNS 设置。在这里，服务器推送了 Google 的公共 DNS 服务器，并将所有客户端流量通过 VPN。
persist-key 和 persist-tun：这些选项确保 OpenVPN 在重启时保持会话毗连。
tls-auth：这提供了额外的安全性，防止不合法的毗连实验。需要一个 ta.key 文件来利用它。
verb 3：日记详细级别，3 是中等详细程度，保举利用。可以设置为更高（如 verb 5 或 verb 6）来调试。
client-to-client：答应 VPN 内部的客户端之间直接通信。

步骤 5：配置防火墙

确保 OpenVPN 所需的端口（如 1194）已在防火墙中开放。你可以在 OpenWRT 的 Web 界面中进行设置：

Network -> Firewall，创建一个新的 Traffic Rule。
答应 UDP 1194 端口的输入流量。

需要创建vpn区域。
在 /etc/config/firewall 中添加以下内容：
config rule
option name 'Allow-OpenVPN-Inbound'
option src 'wan'
option dest_port '1194'
option proto 'udp'
option target 'ACCEPT' config forwarding
option src 'lan'
option dest 'vpn'

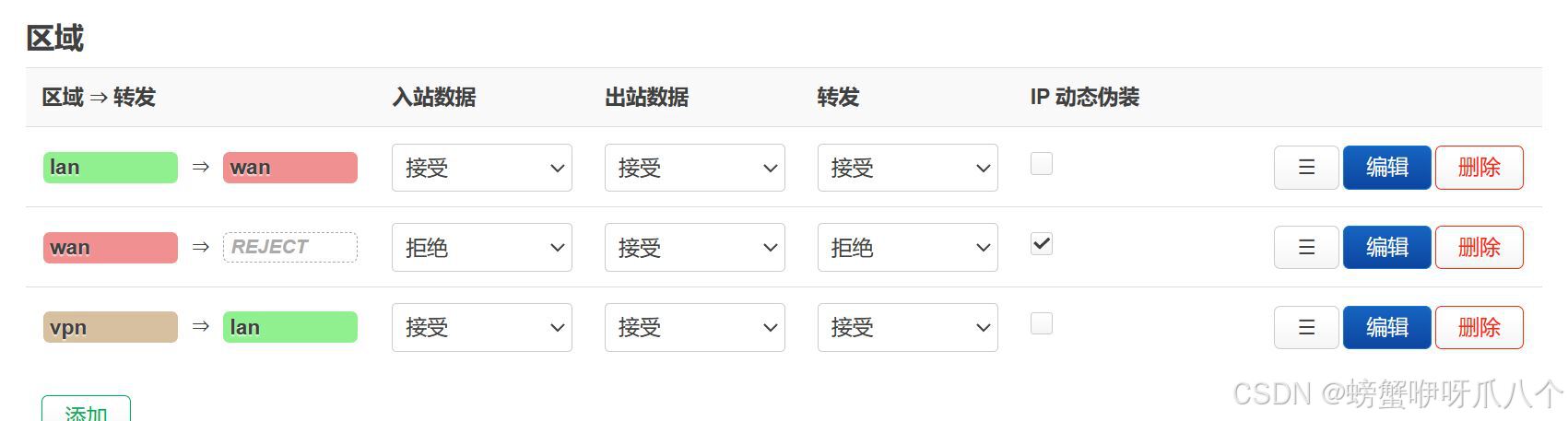

3.创建 VPN 区域：（告急，必须要有）
config zone
option name 'vpn'
option input 'ACCEPT'
option forward 'REJECT'
option output 'ACCEPT'
option network 'vpn0'

步骤 6：启动 OpenVPN 服务

完成所有配置后，启用并启动 OpenVPN 服务。你可以通过以下命令启动 OpenVPN：

/etc/init.d/openvpn enable
/etc/init.d/openvpn start
日志查看
logread |grep openvpn
重新启动vpn：/etc/init.d/openvpn restart

复制代码

步骤 7：配置客户端

配置客户端目的是生成几个文件，并将生成的 ca.crt、client1.crt（自定义名称）、client1.key 和 ta.key 文件传输到你的客户端设备。
执行如下命令：罖l
  easyrsa gen-req client1 nopass
  easyrsa sign-req client client1
  生成 ca.crt、client1.crt（自定义名称）、client1.key

  毗连到 OpenVPN 服务器，需要一个 .ovpn 文件（OpenVPN 客户端的配置文件）。
  在生成 .ovpn 文件时，服务器端的配置文件会包罗服务器的 IP 地址或域名、端口、协议、加密方式，以及客户端证书和密钥。
  示例 .ovpn 文件：

  client
  dev tun
  proto udp
  remote YOUR_SERVER_IP 1194
  resolv-retry infinite
  nobind
  persist-key
  persist-tun
  remote-cert-tls server
  ca ca.crt
  cert client.crt
  key client.key
  tls-auth ta.key 1
  cipher AES-256-CBC
  verb 3
  在这个文件中，你需要替换 YOUR_SERVER_IP 为 OpenVPN 服务器的现实 IP 地址或域名。
  配置文件的关键部分：

remote YOUR_SERVER_IP 1194: YOUR_SERVER_IP 是服务器的 IP 地址或域名，1194 是 OpenVPN 利用的端口（根据服务器设置大概不同）。
ca、cert、key：这些是 OpenVPN服务器毗连所需的证书和密钥文件，通常与 .ovpn 文件一起由服务器提供。

将此配置文件导入到你的 OpenVPN 客户端中，并启动毗连。
步骤 8：测试毗连

利用 OpenVPN 客户端实验毗连到你的 OpenWRT VPN 服务器。如果统统设置正确，你应该能够成功毗连到你的家庭网络。此中，openwrt中必须要在接口中添加属于vpn的接口tun0

注意此接口数据流量，如果有接收，但没有ping通时，肯定是openwrt防火墙设置标题。

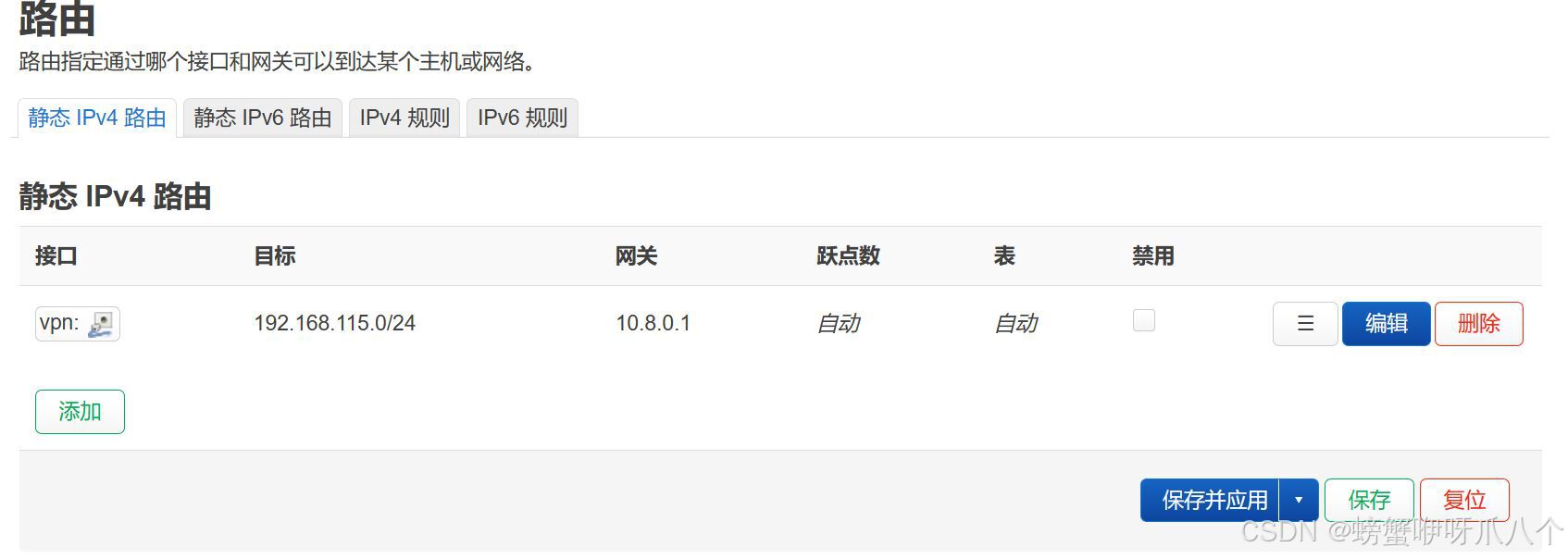

接下来，还需要在openwrt静态路由表中添加一条静态路由，作为数据回传利用，创建openvpn服务器，不会生成此条路由，必须要手动添加，我的远程内网是115.0网段，10.8.0.1则是openvpn服务器地址，截图如下：

分割线+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

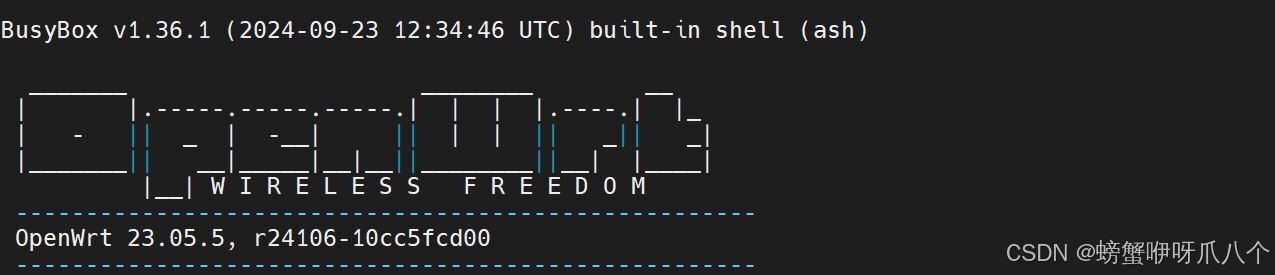

按照以上配置，发现web页面和/etc/openvpn/server.conf配置有冲突，远程毗连并不按照server.conf文件执行，而是按照web页面设置，终极发现web配置文件在/etc/config/openvpn中，修改此文件配置选项才可以同步配置，这一大坑在这个版本中体现：

因为我用openwrt做的内网文件共享，此时可以远程可以打开了。
因为水平有限，不足之处，还请多多指教

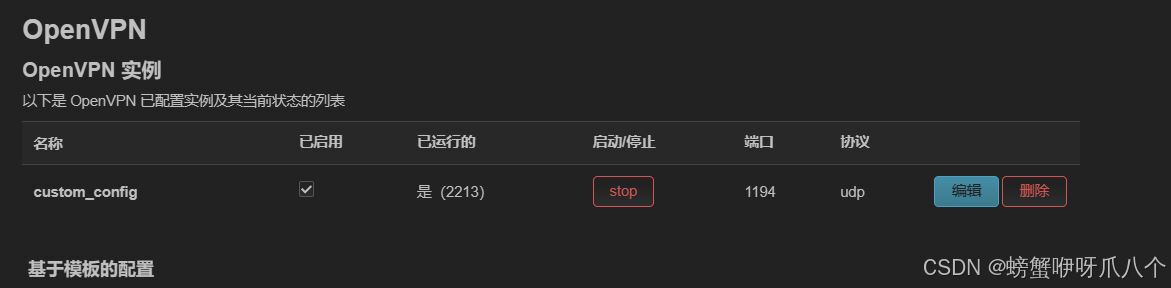

以下为笔记：删掉模版，留下自定义，加载openvpn目录下server.conf,用模板会有冲突，导致server.conf不起作用，必须要配置/etc/config/openvpn文件才可以，还会导致web页面openvpn消散。

好像尚有个小细节，tls-auth /path/to/ta.key 0 # 在客户端为 1，服务器为 0
