标题: 云计算实验 ---存储实验 [打印本页]

---

作者: 千千梦丶琪    时间: 2024-11-11 18:12
标题: 云计算实验 ---存储实验
​

 本文档具体介绍了如何在VMware WorkStation 10.x上创建并设置SUSE Linux Enterprise 11 64位假造机，用于搭建仿真器。从创建假造机、设置处置惩罚器和内存、设置网络到安装磁盘文件，再到添加额外网卡和磁盘，以及最后的仿真器设置，包罗IP地点、序列号和产品类型的设定，整个过程均有清晰的步骤阐明。安装完成后，通过管理IP地点和特定端口可以访问仿真器，标志着搭建完成。
一、存储基础设置实验
参考：
VMware_OceanStor_eStor V100R001C00 仿真器用户使用手册 v1.0
软件：
VMware Workstation 17 Pro
HCIA-V3-Vmware_OceanStor_eStor_V1R1C00T10_single_controller
————————————————
文章目录

•



  • 前期准备

  • 1.假造机创建

  •



    • 1.1创建假造机，选择自定义（高级）

    • 1.2 选择WorkStation 10.x

    • 1.3 选择稍后安装操作系统

    • 1.4 选择SUSE Linux Enterprise 11 64 位

    • 1.5 编辑假造机名称及位置

    • 1.6 设置处置惩罚器

    • 1.7 设置假造机内存

    • 1.8 设置假造机网络

    • 1.9 选择I/O控制器类型

    • 1.10 选择磁盘类型

    • 1.11 选择现有磁盘

    • 1.12 选择之前准备好的仿真器磁盘⽂件

    • 1.13 选择保持现有模式



  • 2.设置安装好的假造机

  •



    • 2.1 添加额外五张网卡

    • 2.2 新增一块40G磁盘



  • 3.仿真器设置

  •



    • 3.1 开启假造机

    • 3.2 设置IP地点

    •



      • 查看仅主机⼦⽹⽹段



    • 3.3 输入子网掩码

    • 3.4 输入网关地点

    • 3.5 输入序列号

    • 3.6 输入产品类型

    • 3.7 选择是否继续

    • 3.8 登录查看

    • 3.9 登录存储






前期准备

1.内存8G以上（不包罗8G）的物理机
2.仿真器磁盘⽂件

3.License文件

在VMware假造机存储目录新建两个文件夹，分别存放磁盘文件和假造机文件

将磁盘文件放入storage_disk当中

1.假造机创建

1.1创建假造机，选择自定义（高级）

1.2 选择WorkStation 10.x

注意： 仿真器是依托10版本开发，选择其他版本可能会导致eStor反复重启

1.3 选择稍后安装操作系统

1.4 选择SUSE Linux Enterprise 11 64 位

1.5 编辑假造机名称及位置

1.6 设置处置惩罚器

注意： 处置惩罚器数目：1 每个处置惩罚器内核数目： 4

1.7 设置假造机内存

注意： 这里内存至少需要8192 M，否则⽆法运⾏，所以要求物理机内存至少12G或16G

1.8 设置假造机网络

注意： 这里要选择使用“仅主机模式网络”

1.9 选择I/O控制器类型

推荐就可以

1.10 选择磁盘类型

推荐就可以

1.11 选择现有磁盘

1.12 选择之前准备好的仿真器磁盘⽂件

1.13 选择保持现有模式

点击完成

2.设置安装好的假造机

2.1 添加额外五张网卡

注意： 重复以下步骤，添加 5 次⽹络适配器，并改为仅主机模式

以上步骤重复五次，直达有六张网卡为止

2.2 新增一块40G磁盘

设置完成的效果：

3.仿真器设置

3.1 开启假造机

这里选择否

等待一下，直到出现这个界面

3.2 设置IP地点

注意： 这⾥的 IP 地点，为存储的管理 IP，⾃⾏查看仅主机⼦⽹⽹段并输⼊对应⽹段IP
查看仅主机⼦⽹⽹段

点击编辑

选择假造网络编辑器

输入IP地点

3.3 输入子网掩码

3.4 输入网关地点

3.5 输入序列号

注意： 这里要记住输入的是哪个序列号，下一个实验需要用到

3.6 输入产品类型

1和3这里都可以

3.7 选择是否继续

输入“yes”

3.8 登录查看

安装过程中，可以直接登录查看。默认账号及密码：admin / Admin@storage

登录后，看到这个过程表示正在安装中。根据硬件性能不同，时间⻓短不⼀（2min-15min）

当出现 Old Password 证明安装完毕，输⼊原密码，修改新密码

当出现存储命令⾏之后，仿真器搭建完成。注意：仿真环境不可重启，不可关闭，可挂起或快照
3.9 登录存储

欣赏器输入输⼊管理 IP 地点及 8088 端⼝，注意要加上https://

假如提示不是私密链接

点击左下角高级
点击继续前去

出现此页面代表成功
输入用户名以及刚改的密码

成功，






接下来  另有 哈哈 别着急
4.存储仿真器业务设置流程

4.1修改时间，并加载license

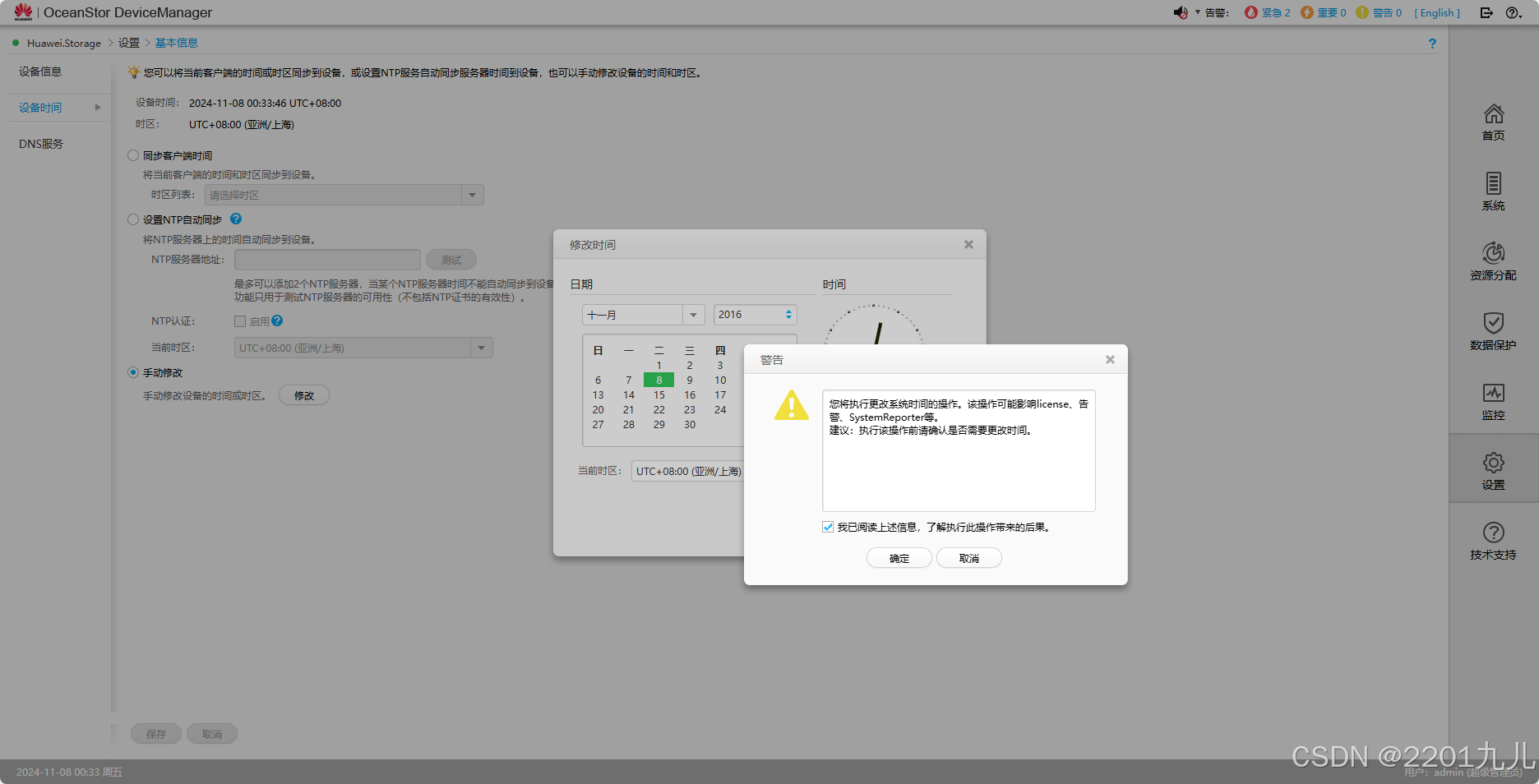

手动修改系统时间，2019年之前：

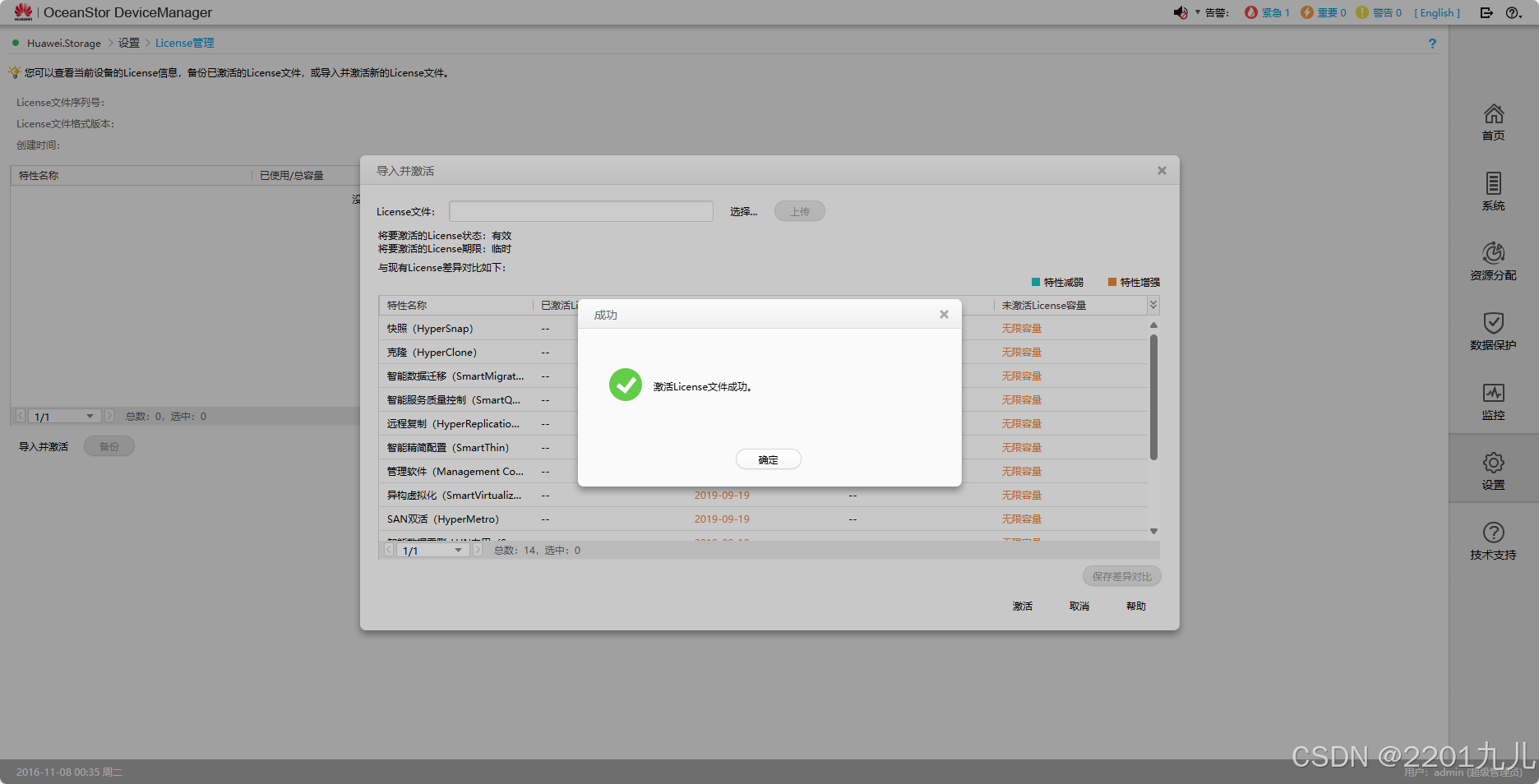

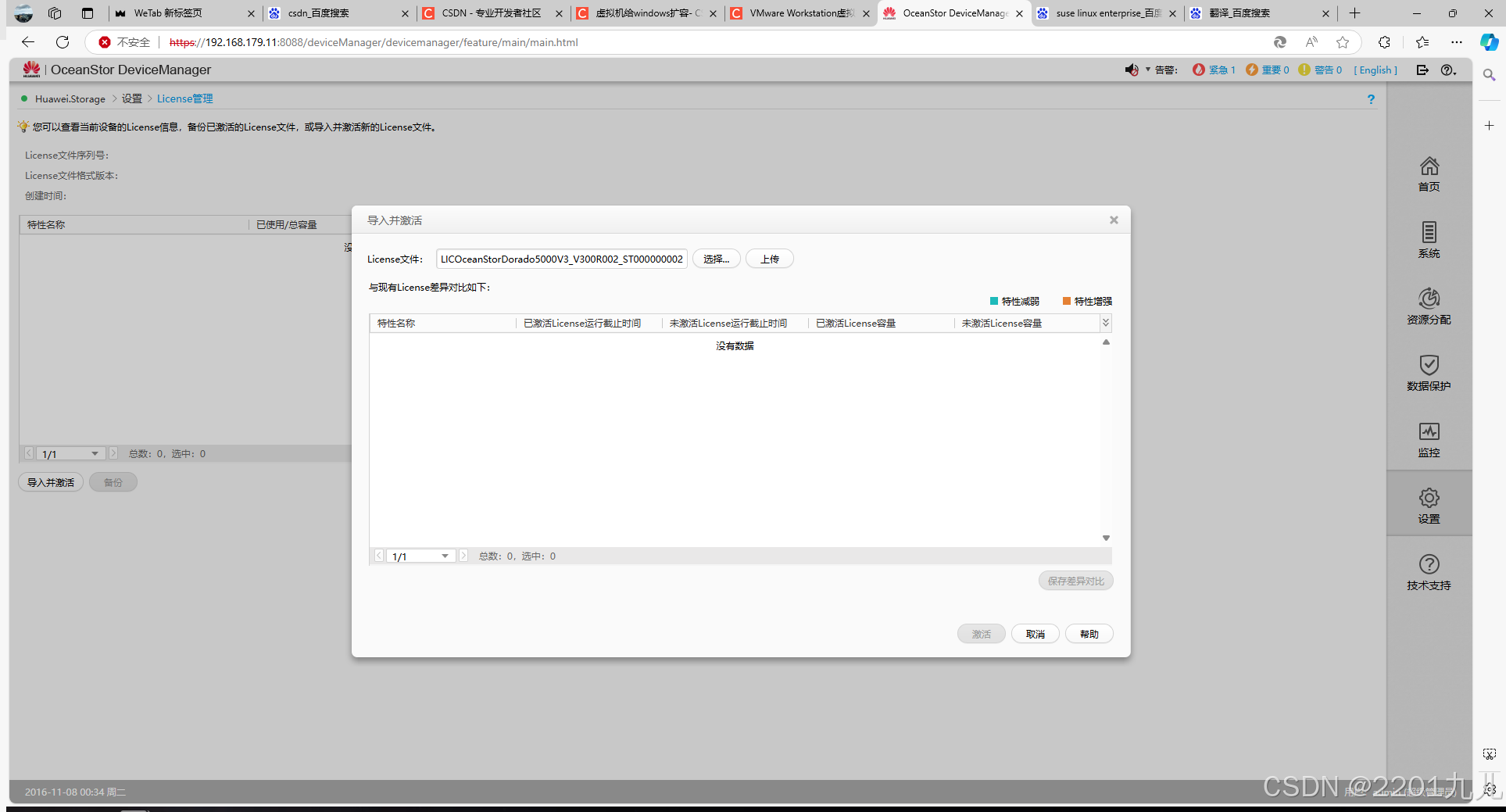

​导入license并激活，license要和前面的序列号一样，

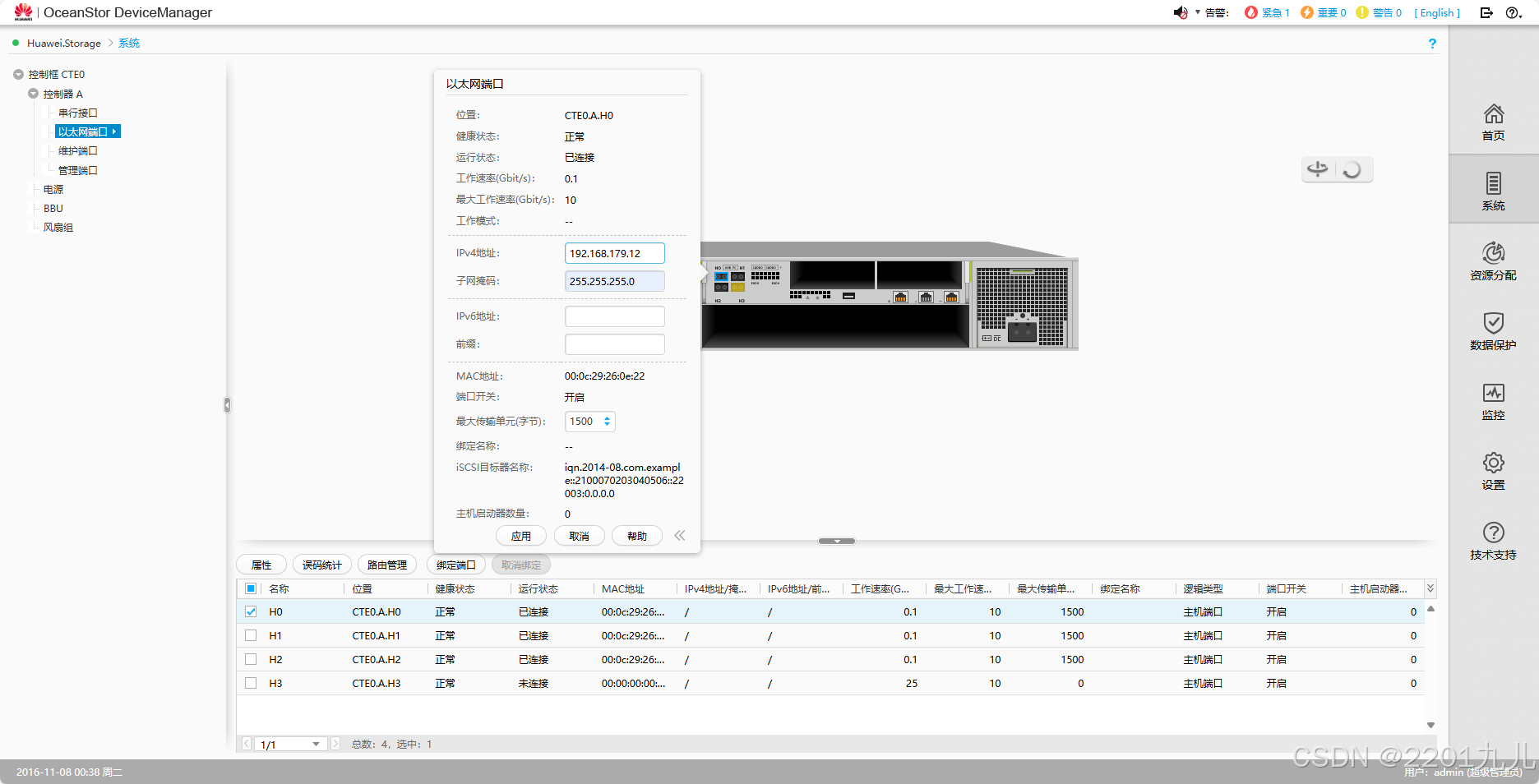

4.2 设置存储业务口网络

存储 H0 业务IP 网段与 VMWare Workstation 的仅主机模式网段一致。
这里IP设置为：192.168.179.12

4.3存储资源分配

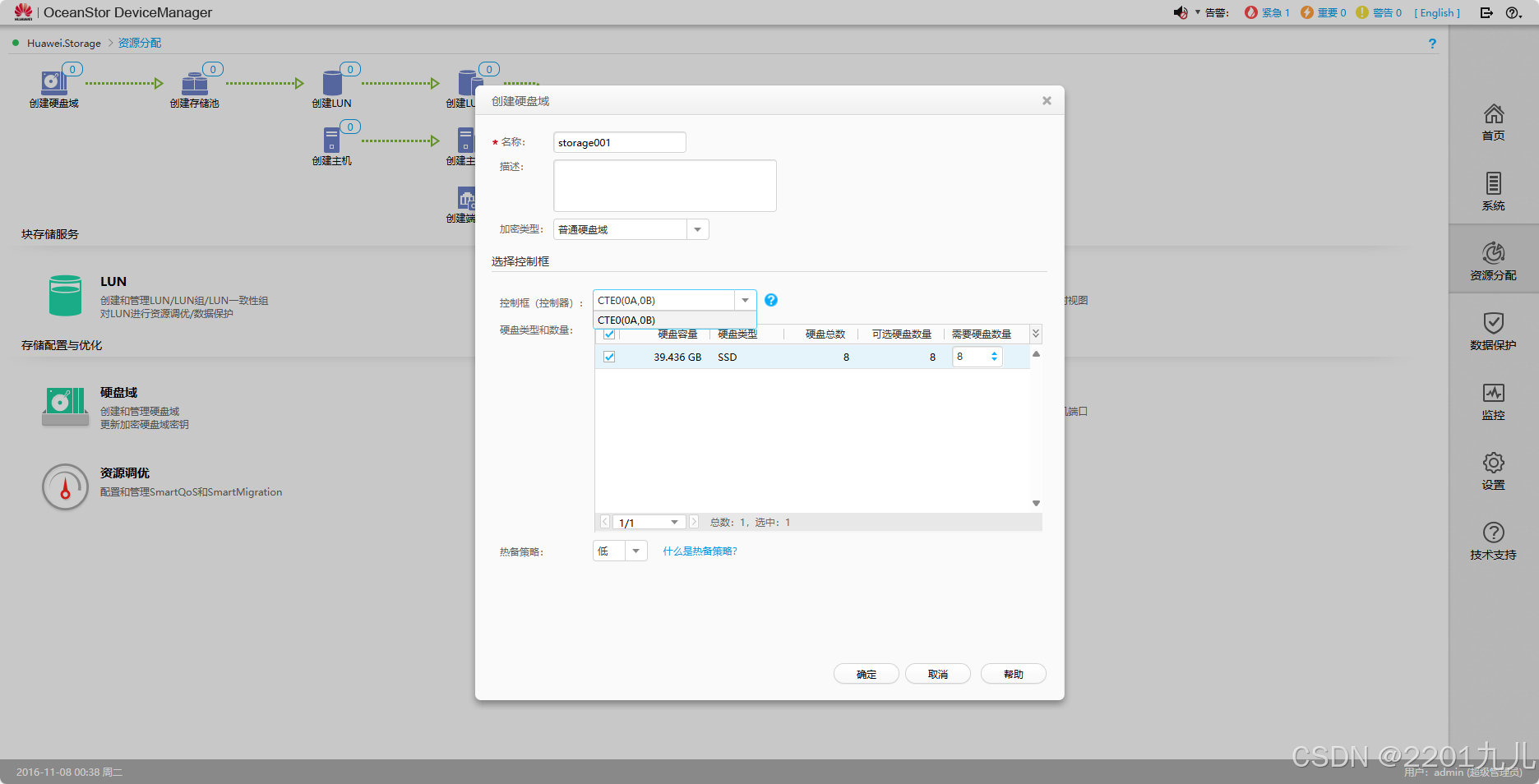

创建硬盘域

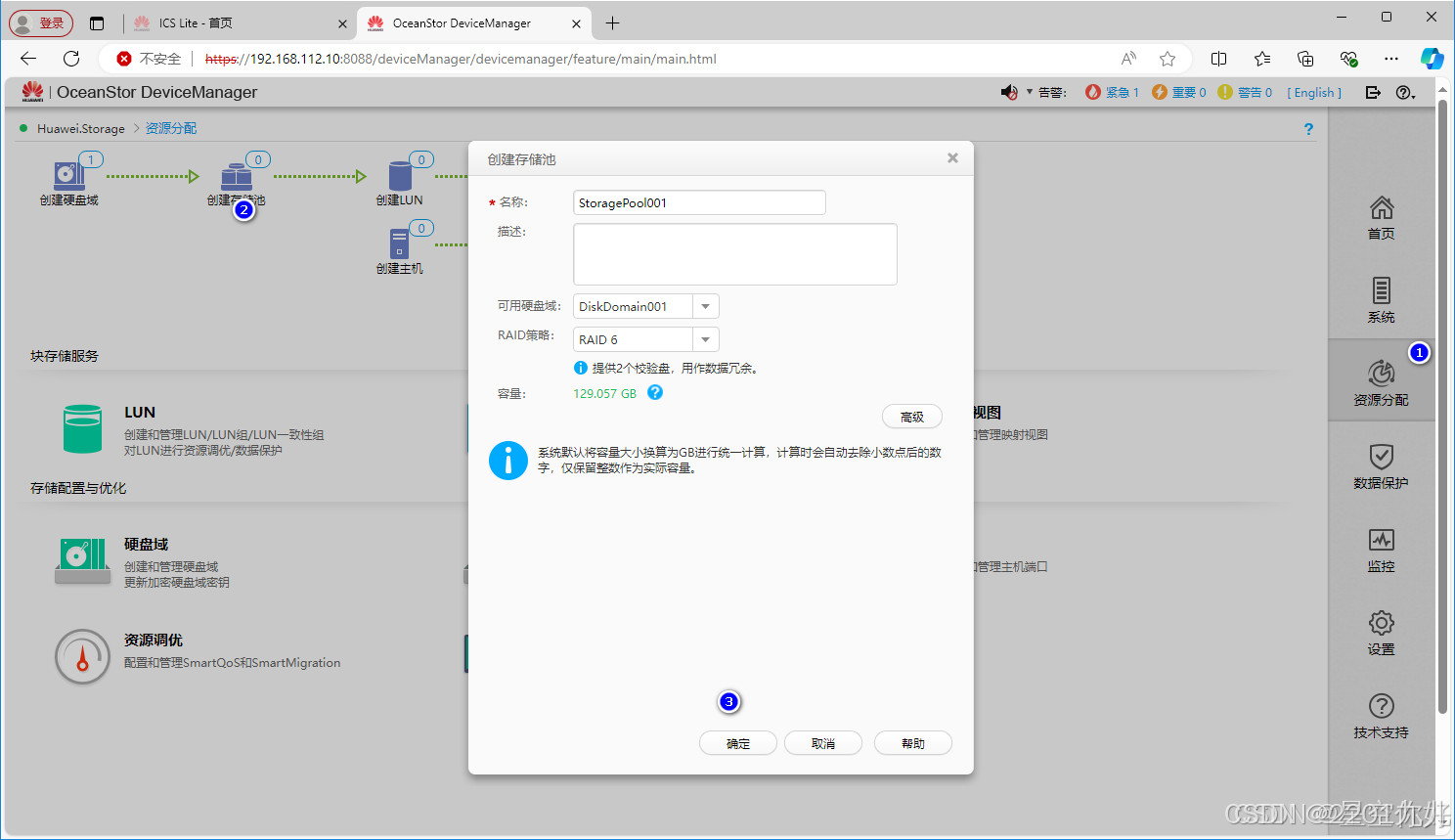

创建存储域

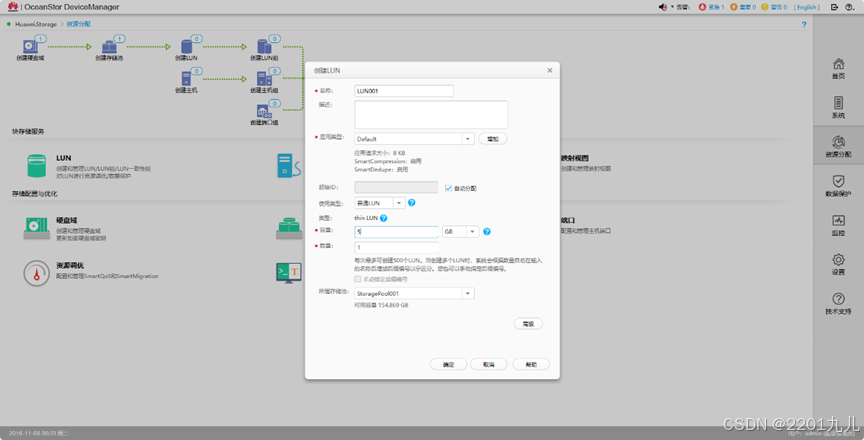

创建Lun

仿真器单个LUN容量最大为5GB

点击确定后，会提示“是否要加入 LUN 组”，点击取消

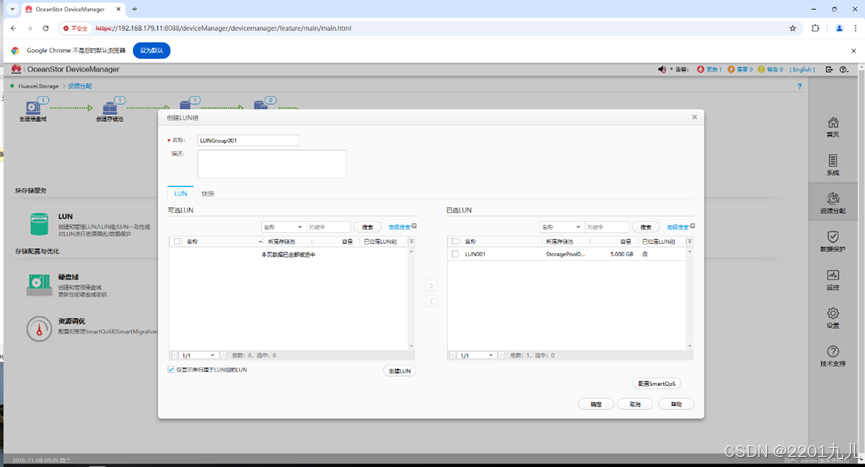

创建LUN组

点击“确定”后，会提示是否立即创建映射，点击取消

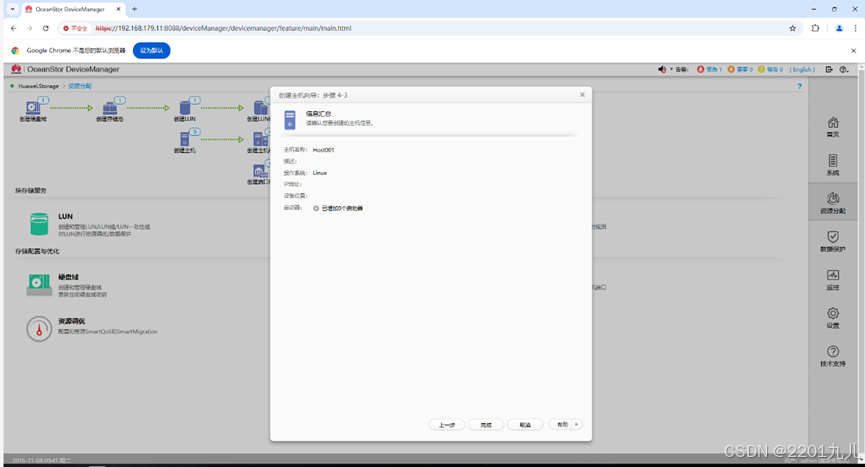

创建主机

设置启动器，临时为空，直接下一步。

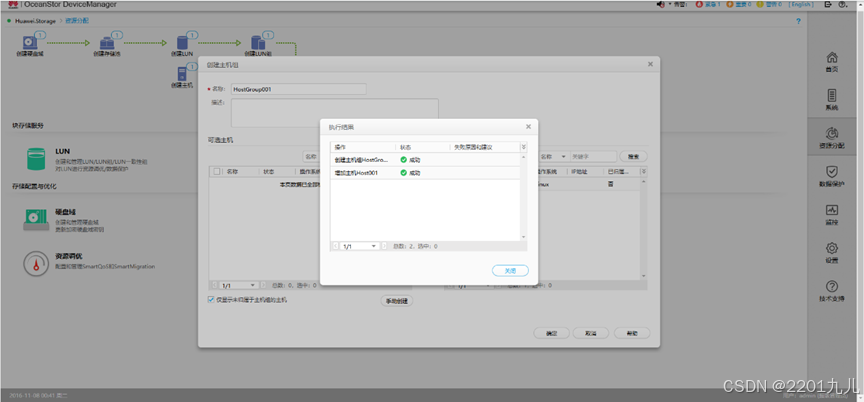

创建主机组

创建映射视图

5. windows 存储对接实验

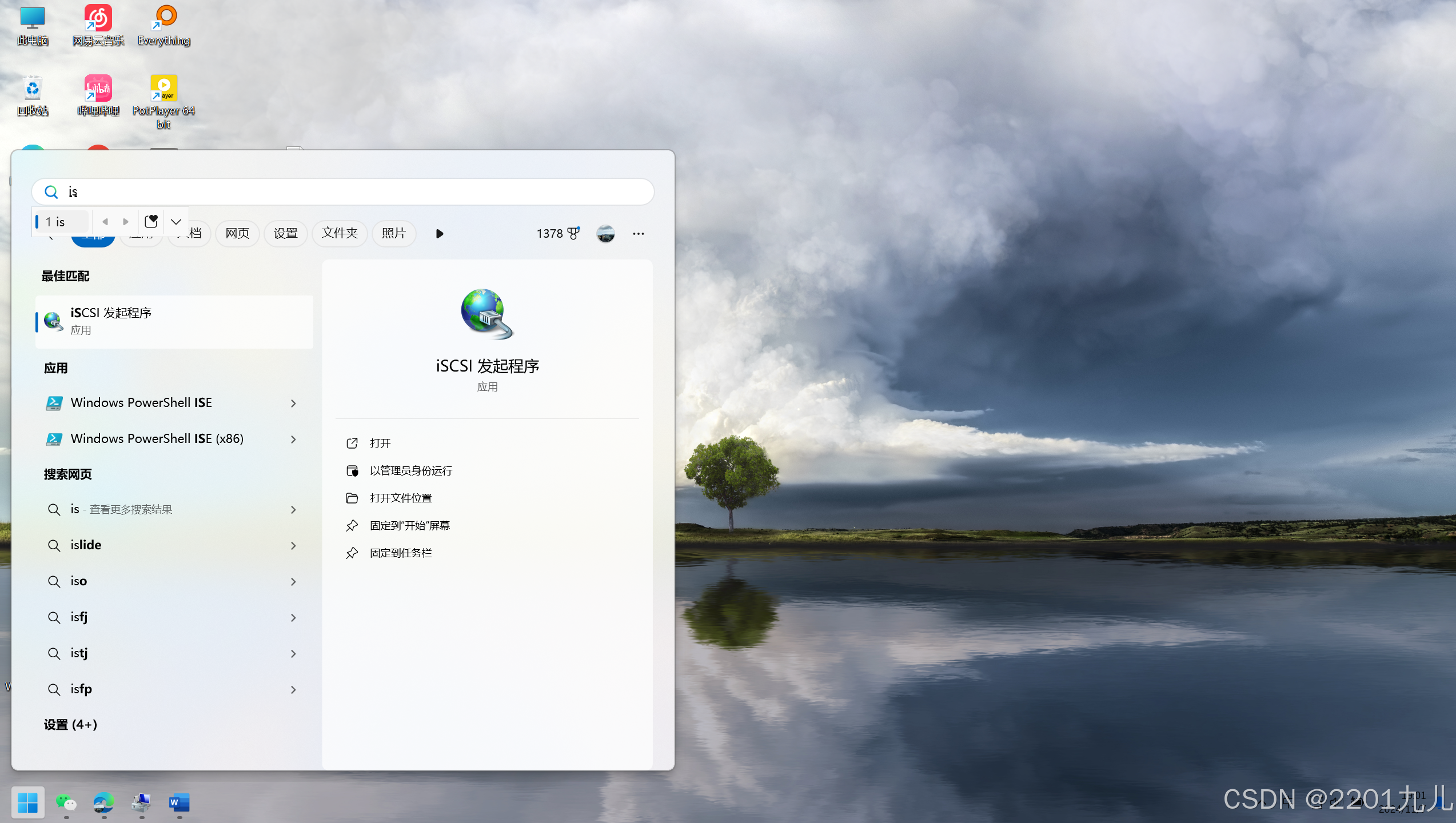

iSCSI发动身序：

在下面的“设置”下可以查看 IQN 号。

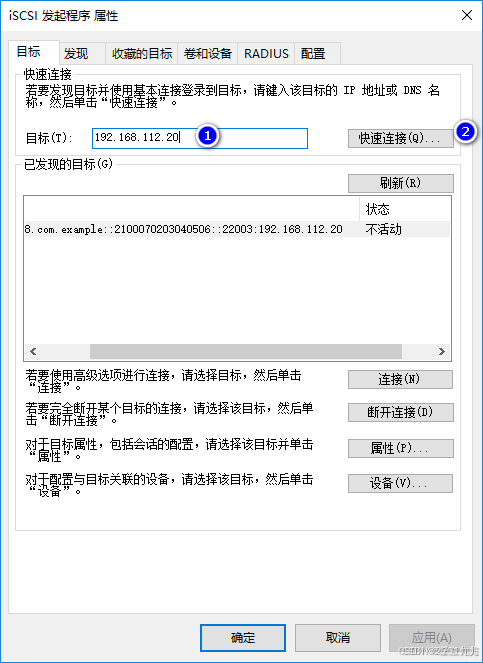

发起毗连，目标写 存储业务接口IP:

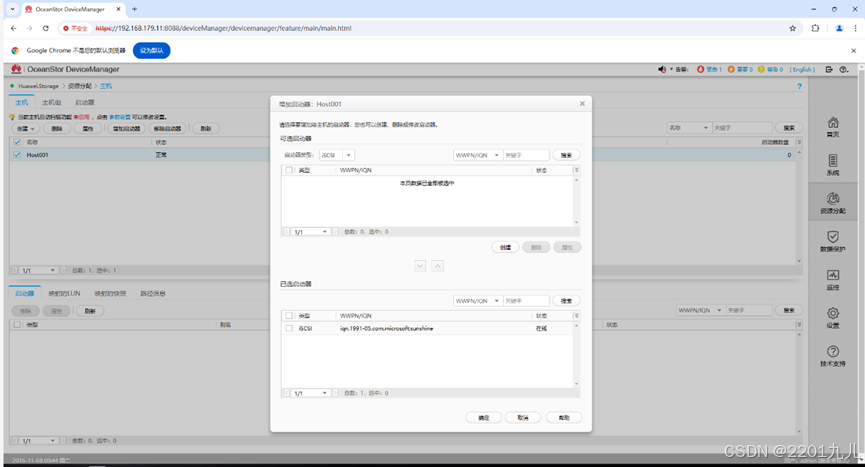

存储管理下：主机下增长启动器

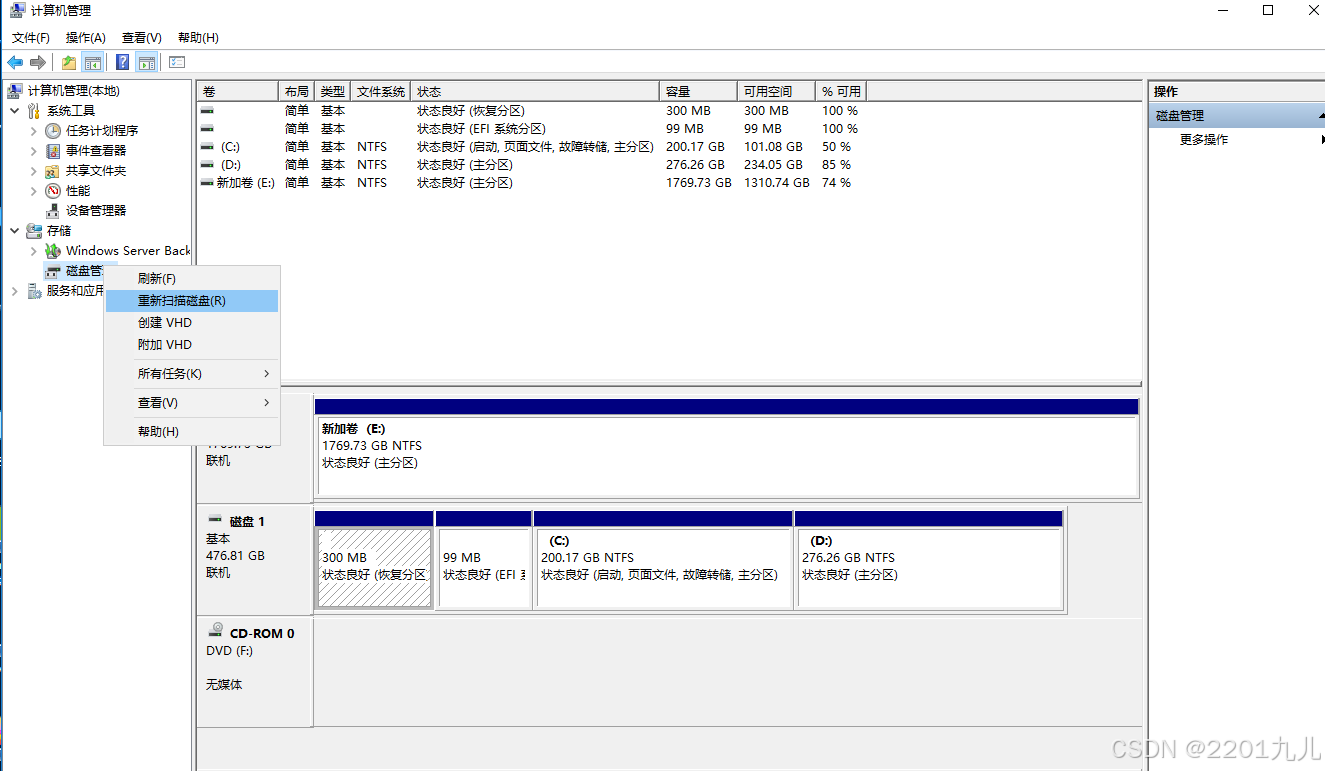

windows 系统：桌面“计算机”，右键选择管理。找到磁盘管理，然后右键选择“重新扫描硬盘”。

• 6.做到这我们的作业就算完成了

• 耶  你很棒 你很棒 你很棒 你真的很棒呢
