LeNet5 神经网络的参数解析和图片尺寸解析

1.LeNet-5 神经网络

以下是针对 LeNet-5 神经网络的详细参数解析和图片尺寸变化分析，和原始论文设计，通太过步计算说明各层的张量变更过程。

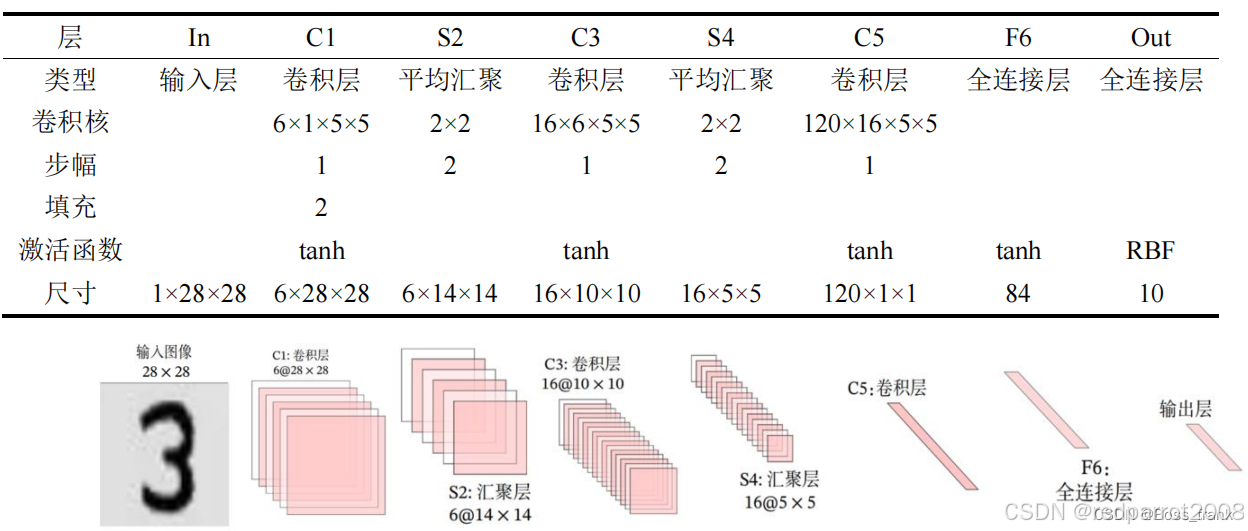

经典的 LeNet-5架构简化版（原始论文输入为 32x32，MNIST 常用 28x28 需调整）。完备结构如下：

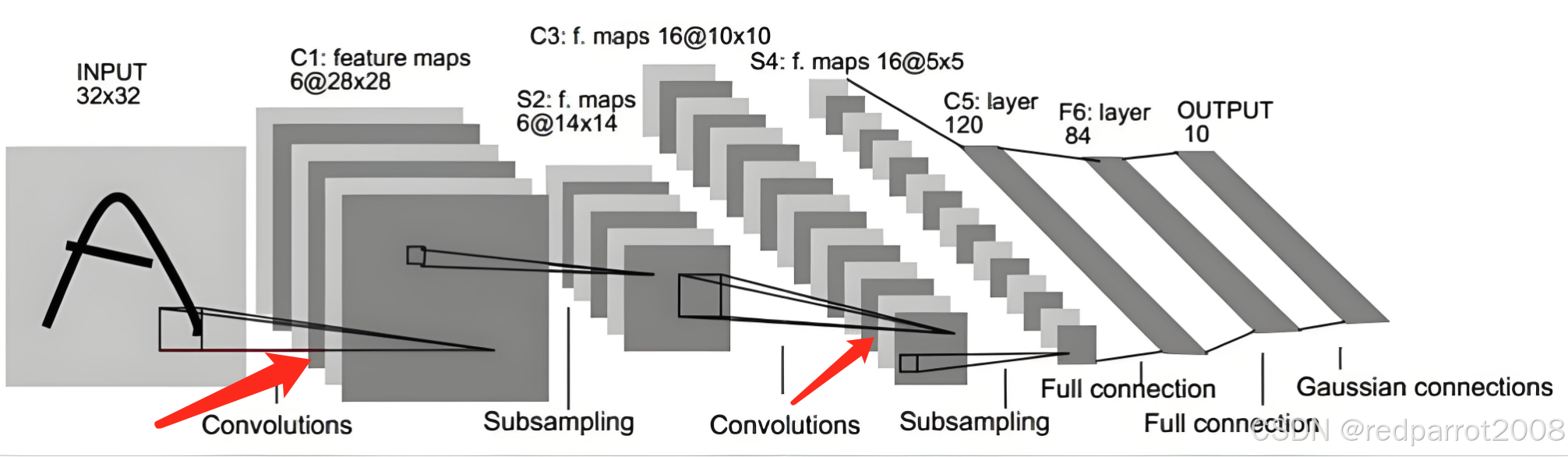

• 网络结构：
  输入 → Conv1 → 激活/池化 → Conv2 → 激活/池化 → 展平 → FC1 → FC2 → FC3 → 输出

• 适用场景：
  经典的小型 CNN，适合处理处罚低分辨率图像分类任务（如 MNIST、CIFAR-10）。


1. class LeNet5(nn.Module):
2.     def __init__(self):
3.         super(LeNet5, self).__init__()
4.         self.conv1 = nn.Conv2d(1, 6, 5)      # C1: 输入1通道，输出6通道，5x5卷积
5.         self.pool1 = nn.AvgPool2d(2, 2)       # S2: 2x2平均池化
6.         self.conv2 = nn.Conv2d(6, 16, 5)     # C3: 输入6，输出16，5x5卷积
7.         self.pool2 = nn.AvgPool2d(2, 2)       # S4: 2x2平均池化
8.         self.fc1 = nn.Linear(16*5*5, 120)    # C5: 全连接层
9.         self.fc2 = nn.Linear(120, 84)        # F6: 全连接层
10.         self.fc3 = nn.Linear(84, 10)         # 输出层
11.     def forward(self, x):
12.         x = F.relu(self.conv1(x))  # 卷积 + ReLU 激活
13.         x = F.max_pool2d(x, 2)      # 2x2 最大池化
14.         x = F.relu(self.conv2(x))
15.         x = F.max_pool2d(x, 2)
16.         x = x.view(-1, 16*5*5)      # 展平特征图
17.         x = F.relu(self.fc1(x))
18.         x = F.relu(self.fc2(x))
19.         x = self.fc3(x)             # 输出层（通常不加激活函数）
20.         return x

复制代码

1.2. 定义卷积层

定义
输入通道是指输入数据中独立的“特征平面”数目。对于图像数据，通常对应颜色通道或上一层的特征图数目。

1. self.conv1 = nn.Conv2d(1, 6, 5)    # 第一层卷积
2. self.conv2 = nn.Conv2d(6, 16, 5)   # 第二层卷积
5. nn.Conv2d 参数说明
7. conv1:
8. 输入通道数 1（适用于单通道灰度图，如 MNIST）。
9. 输出通道数 6（即 6 个卷积核，提取 6 种特征）。
10. 卷积核大小 5x5。
12. conv2:
13. 输入通道数 6（与 conv1 的输出一致）。
14. 输出通道数 16（更深层的特征映射）。
15. 卷积核大小 5x5。
17. 作用
18. 通过卷积操作提取图像的空间特征（如边缘、纹理等），通道数的增加意味着学习更复杂的特征组合。
20. 每个输出通道由一组卷积核生成：
21. 如果输出通道数为 6，则会有 6 个不同的卷积核（每个核的尺寸为 5x5，在单输入通道下），分别提取不同的特征。
23. 输出通道的维度：
24. 输出数据的形状为 (batch_size, output_channels, height, width)。
26. 例如：
27. nn.Conv2d(3, 16, 5)  # 输入通道=3（RGB），输出通道=16
28. 该层会使用 16 个卷积核，每个核的尺寸为 5x5x3（因为输入有 3 通道）。
30. 每个核在输入数据上滑动计算，生成 1 个输出通道的特征图，最终得到 16 个特征图。

复制代码

 1.3定义全连接层

2. self.fc1 = nn.Linear(16*5*5, 120)  # 第一个全连接层
3. self.fc2 = nn.Linear(120, 84)      # 第二个全连接层
4. self.fc3 = nn.Linear(84, 10)       # 输出层
6. nn.Linear 参数说明
8. fc1:
9. 输入维度 16*5*5（假设卷积后特征图尺寸为 5x5，共 16 个通道，展平后为 400 维）。
10. 输出维度 120（隐藏层神经元数量）。
12. fc2:
13. 输入维度 120，输出维度 84（进一步压缩特征）。
15. fc3:
16. 输入维度 84，输出维度 10（对应 10 个分类类别，如数字 0~9）。
18. 作用
19. 将卷积层提取的二维特征展平为一维向量，通过全连接层进行非线性变换，最终映射到分类结果。

复制代码

2. 参数解析（以输入 32x32 为例）

(1) 卷积层参数计算

• 公式：
  参数目 = (kernel_height × kernel_width × input_channels + 1) ×output_channels
  （+1 为偏置项）


层名参数定义参数目计算效果C1nn.Conv2d(1, 6, 5)(5×5×1 + 1)×6156C3nn.Conv2d(6, 16, 5)(5×5×6 + 1)×162416 (2) 全连接层参数计算

• 公式：
  参数目 = (input_features + 1) × output_features


层名参数定义参数目计算效果C5nn.Linear(16*5*5, 120)(400 + 1)×12048120F6nn.Linear(120, 84)(120 + 1)×8410164输出nn.Linear(84, 10)(84 + 1)×10850 总参数目：156 + 2416 + 48120 + 10164 + 850 = 61,706

3. 图片尺寸解析（输入 32x32）

(1) 尺寸变化公式

• 卷积层：
  H_out = floor((H_in + 2×padding - kernel_size) / stride + 1)
  （默认 stride=1, padding=0）

• 池化层：
  H_out = floor((H_in - kernel_size) / stride + 1)
  （通常 stride=kernel_size）


(2) 逐层尺寸变化

层名操作范例参数输入尺寸输出尺寸计算效果输入--1×32×32-1×32×32C1卷积kernel=5, stride=11×32×32(32 - 5)/1 + 1 = 286×28×28S2均匀池化kernel=2, stride=26×28×28(28 - 2)/2 + 1 = 146×14×14C3卷积kernel=5, stride=16×14×14(14 - 5)/1 + 1 = 1016×10×10S4均匀池化kernel=2, stride=216×10×10(10 - 2)/2 + 1 = 516×5×5C5展平+全连接-16×5×5展平为 400 维向量120F6全连接-120-84输出全连接-84-10 (3) 关键题目解答

Q1: 为什么全连接层 fc1 的输入是 16*5*5？

• 经过两次卷积和池化后，特征图尺寸从 32x32 → 28x28 → 14x14 → 10x10 → 5x5，且最后一层有 16 个通道，因此展平后的维度为 16×5×5=400。


Q2: 如果输入是 28x28（如 MNIST），尺寸会如何变化？

• 调整方式：
  修改第一层卷积的 padding=2（在四周补零），使输出尺寸满足 (28+4-5)/1 +1=28（保持尺寸稳固），后续计算与原始 LeNet-5 划一。

  1. self.conv1 = nn.Conv2d(1, 6, 5, padding=2) # 保持28x28

  复制代码
  Q3: 参数目重要会集在哪部门？

• 全连接层 C5 占总数 78% (48120/61706)，这是 LeNet-5 的设计瓶颈。现代 CNN 通常用全局均匀池化（GAP）替换全连接层以淘汰参数。


5. 完备尺寸变更流程图（输入 32x32）

1. 输入: 1×32×32
2.   ↓ [C1] Conv2d(1,6,5)
3. 6×28×28
4.   ↓ [S2] AvgPool2d(2,2)
5. 6×14×14
6.   ↓ [C3] Conv2d(6,16,5)
7. 16×10×10
8.   ↓ [S4] AvgPool2d(2,2)
9. 16×5×5
10.   ↓ 展平
11. 400
12.   ↓ [C5] Linear(400,120)
13. 120
14.   ↓ [F6] Linear(120,84)
15. 84
16.   ↓ 输出
17. 10

复制代码

 利用下面代码，可以看到详细参数目：

1. # 遍历模型的所有子模块
2. for name, param in model.named_parameters():
3.     if param.requires_grad:
4.         print(f"Layer: {name}")
5.         if 'weight' in name:
6.             print(f"Weights:{param.data.shape}")
7.         if 'bias' in name:
8.             print(f"Bias:{param.data.shape}\n")

复制代码

 输出：

1. Layer: feature_extractor.0.weight
2. Weights:torch.Size([6, 1, 5, 5])
3. Layer: feature_extractor.0.bias
4. Bias:torch.Size([6])
6. Layer: feature_extractor.2.weight
7. Weights:torch.Size([16, 6, 5, 5])
8. Layer: feature_extractor.2.bias
9. Bias:torch.Size([16])
11. Layer: classifier.1.weight
12. Weights:torch.Size([120, 400])
13. Layer: classifier.1.bias
14. Bias:torch.Size([120])
16. Layer: classifier.2.weight
17. Weights:torch.Size([84, 120])
18. Layer: classifier.2.bias
19. Bias:torch.Size([84])
21. Layer: classifier.3.weight
22. Weights:torch.Size([10, 84])
23. Layer: classifier.3.bias
24. Bias:torch.Size([10])

复制代码

   写完文章，疑问终于搞明白了。大家也可以参考下面这个连接。
   https://blog.csdn.net/lihuayong/article/details/145671336?fromshare=blogdetail&sharetype=blogdetail&sharerId=145671336&sharerefer=PC&sharesource=lihuayong&sharefrom=from_link
