python 绘制3D平面图

函数先容
  ax3d.plot_surface( x, # 网格坐标矩阵的x坐标 （2维数组）
                                 y, # 网格坐标矩阵的y坐标 （2维数组）
                                 z, # 网格坐标矩阵的z坐标 （2维数组）
                                 rstride=30, # 行跨距
                                 cstride=30, # 列跨距
                                 cmap='jet' # 配色方案 )

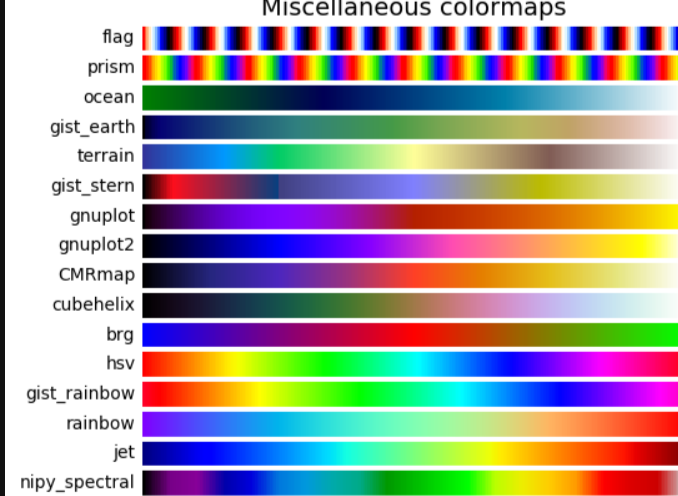

  配色方案如下：
  有很多配色方案不仅范围于下面的几种，可以根据需要设置不同方案


  代码如下：

1. # 绘制3D平面图
2. # 三维曲面图：切分成很多小段，每段绘制一个小平面
3. import numpy as np
4. import matplotlib.pyplot as mp
5. from mpl_toolkits.mplot3d import Axes3D
6. n = 1000
7. # 生成网格化坐标矩阵
8. # np.linspace()函数用于在区间内生成n个数据
9. # meshgrid用于生成网格矩阵
10. '''
11. 例如 矩阵
12. 有如下坐标点
13. (0,1) (1, 1) (2, 1) (1, 0) (1, 0) (1, 0)
14. 那么生成的x矩阵为
15. 0 1 2
16. 1 1 1
17. y矩阵为
18. 1 1 1
19. 0 0 0
20. '''
21. x, y = np.meshgrid(np.linspace(-3, 3, n), np.linspace(-3, 3, n))
22. # 根据每个网格点坐标，通过某个公式计算z高度坐标
23. z = (1 - x / 2 + x ** 5 + y ** 3) * np.exp(-x ** 2 - y ** 2)
24. mp.figure('3D', facecolor='lightgray')  # 创建画布
25. # matplotlib不同版本对应的projection的写法不同，可根据对应版本查询其不同的写法，当前matplotlib版本为3.5.2
26. ax3d = mp.gca(projection='3d')  # 获取坐标系
27. mp.title('3D Surface', fontsize=18) # 设置图形的名称和字体
28. ax3d.set_xlabel('x', fontsize=14)  # 设置x轴名称和名称的字体大小
29. ax3d.set_ylabel('y', fontsize=14)
30. ax3d.set_zlabel('z', fontsize=14)
31. # 绘制3D平面图
32. # rstride: 行跨距
33. # cstride: 列跨距
34. ax3d.plot_surface(x, y, z, rstride=30, cstride=30, cmap='jet') # jet配色方案，正数越大越红，越小越蓝
35. mp.show()

复制代码
