rocketmq架构

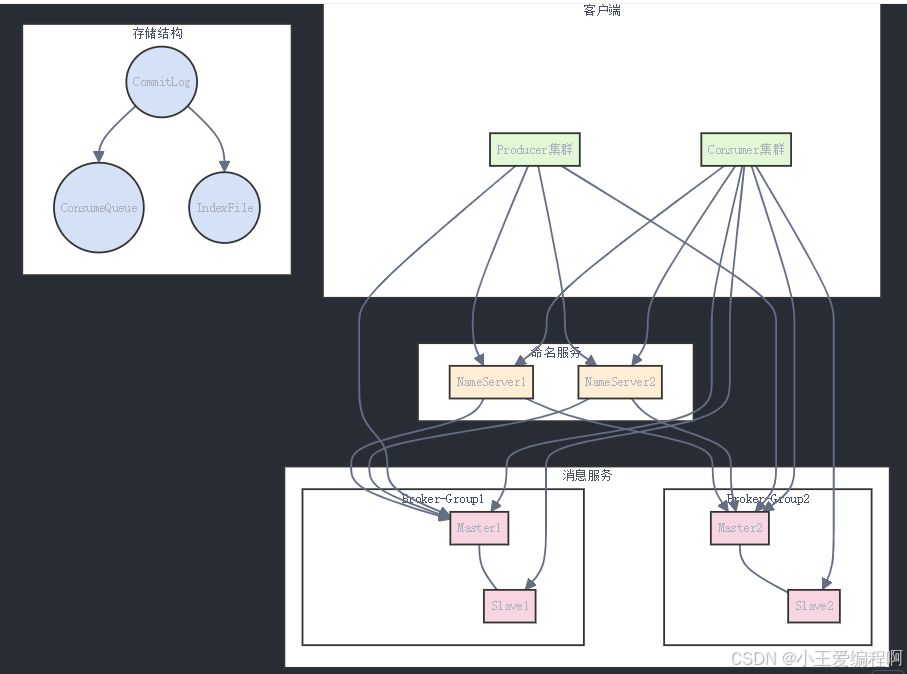

1.架构图

RocketMQ的四层架构：
1.1 客户端层（Clients）：

Producer集群：
（1）DefaultMQProducer：普通消息生产者
（2）TransactionMQProducer：事务消息生产者
（3）支持同步、异步、单向发送
Consumer集群：
（1）DefaultMQPushConsumer：服务端推送模式
（2）DefaultMQPullConsumer：客户端拉取模式
（3）支持集群消费和广播消费
1.2 定名服务层（NameServer）

(1)无状态设计，多节点互不通讯
(2)Broker管理：
- 吸收Broker心跳注册(每30s)
- 查抄Broker存活状态(每10s)
- 剔除不活跃的Broker(120s未收到心跳)
(3)路由管理：
- 维护Topic队列信息
- 维护Broker存活信息
- 提供路由信息查询服务
(4)提供服务发现能力
(5)Producer和Consumer会连接多个NameServer
1.3 消息服务层（Brokers）

(1)Broker Master：提供读写服务
(2)Broker Slave：提供读服务
(3)异步刷盘和同步刷盘
1.4 存储层（Store）

（1）CommitLog：消息存储文件
（2） ConsumeQueue：消息消费队列，相当于CommitLog索引
（3） IndexFile：消息索引文件，提供消息Key查询

2.RocketMQ的焦点流程

RocketMQ的焦点流程，重要包括生产、存储、消费三大环节
2.1消息生产流程

1. // 核心代码结构
2. public class DefaultMQProducer {
3.     private SendResult send(Message msg) {
4.         // 1. 检查消息
5.         this.checkMessage(msg);
6.
7.         // 2. 查找Topic路由信息
8.         TopicPublishInfo topicPublishInfo = this.tryToFindTopicPublishInfo(msg.getTopic());
9.
10.         // 3. 选择消息队列（默认轮询策略）
11.         MessageQueue messageQueue = selectOneMessageQueue(topicPublishInfo);
12.
13.         // 4. 发送消息
14.         SendResult sendResult = this.sendKernelImpl(msg, messageQueue, communicationMode, sendCallback, timeout);
15.     }
16. }

复制代码

2.2消息存储流程：

1. // Broker存储核心代码
2. public class CommitLog {
3.     public PutMessageResult putMessage(MessageExtBrokerInner msg) {
4.         // 1. 获取写入锁
5.         putMessageLock.lock();
6.         try {
7.             // 2. 验证Broker状态
8.             if (!this.checkMessage(msg)) {
9.                 return null;
10.             }
11.
12.             // 3. 写入消息
13.             result = this.mappedFile.appendMessage(msg);
14.
15.             // 4. 刷盘
16.             handleDiskFlush(result);
17.
18.             // 5. 复制到Slave
19.             handleHA(result);
20.
21.         } finally {
22.             putMessageLock.unlock();
23.         }
24.     }
25. }

复制代码

存储结构：

1. - commitLog：
2.   |-- 00000000000000000000 (文件名代表偏移量)
3.   |-- 00000000001073741824
4.   |-- ...
6. - consumeQueue：
7.   |-- topic
8.       |-- queue0
9.           |-- 00000000000000000000
10.           |-- 00000000000000000001
11.       |-- queue1
12.           |-- ...
14. - index：
15.   |-- 20240205123456789
16.   |-- 20240205234567890

复制代码

2.3消息消费流程

1. public class DefaultMQPushConsumerImpl {
2.     private void pullMessage(final PullRequest pullRequest) {
3.         // 1. 构建消费请求
4.         PullMessageRequestHeader requestHeader = new PullMessageRequestHeader();
5.         requestHeader.setConsumerGroup(this.consumerGroup);
6.         requestHeader.setTopic(pullRequest.getMessageQueue().getTopic());
7.         requestHeader.setQueueId(pullRequest.getMessageQueue().getQueueId());
8.         requestHeader.setQueueOffset(pullRequest.getNextOffset());
9.
10.         // 2. 执行拉取
11.         PullCallback pullCallback = new PullCallback() {
12.             @Override
13.             public void onSuccess(PullResult pullResult) {
14.                 // 处理拉取结果
15.                 processQueue.putMessage(pullResult.getMsgFoundList());
16.                 // 提交消费请求
17.                 consumeMessageService.submitConsumeRequest(
18.                     pullResult.getMsgFoundList(),
19.                     processQueue,
20.                     pullRequest.getMessageQueue());
21.             }
22.         };
23.     }
24. }

复制代码

消费者重平衡流程：

1. public class RebalanceImpl {
2.     private void rebalanceByTopic() {
3.         // 1. 获取Topic下所有消费者
4.         List<String> cidAll = this.mQClientFactory.findConsumerIdList(topic);
5.
6.         // 2. 对消费者排序
7.         Collections.sort(cidAll);
8.
9.         // 3. 分配队列
10.         AllocateMessageQueueStrategy strategy = this.allocateMessageQueueStrategy;
11.         List<MessageQueue> allocateResult = strategy.allocate(
12.             this.consumerGroup,
13.             this.mQClientFactory.getClientId(),
14.             mqAll,
15.             cidAll);
16.     }
17. }

复制代码

3.生产者三种发送方式

1. a. 同步发送：
2.    Producer → 等待Broker响应 → 继续业务流程
4. b. 异步发送：
5.    Producer → 注册回调函数 → 继续业务流程
6.              ↓
7.    收到响应后触发回调
9. c. 单向发送：
10.    Producer → 发送消息 → 继续业务流程（不关心结果）

复制代码

4.故障处理

1. a. Broker故障：
2.    - 自动切换到其他Broker
3.    - 触发重试机制
4.    - 更新故障延迟信息
6. b. 网络故障：
7.    - 通过重试机制保证消息投递
8.    - 支持消息轨迹查询

复制代码

5.连接方式

各个角色之间的连接关系：

1. Producer -> NameServer：长连接
2. Producer -> Broker：长连接
3. Consumer -> NameServer：长连接
4. Consumer -> Broker：长连接
5. Broker -> NameServer：长连接(心跳)

复制代码

 连接断开处理：

1. 如果心跳超时（默认120秒）：
2. - NameServer会删除Broker的路由信息
3. - Producer会重新建立连接
4. - Consumer会触发重平衡

复制代码

长连接机制的优点：
（1）减少连接创建的开销
（2）提高消息收发服从
（3）及时感知各个组件的存活状态
（4）包管集群的可用性和稳定性

6.关键的性能优化点

1. // 1. 文件预分配
2. public void preallocation() {
3.     File file = new File(storePath + File.separator + nextFilePath);
4.     try {
5.         file.createNewFile();
6.         RandomAccessFile raFile = new RandomAccessFile(file, "rw");
7.         raFile.setLength(fileSize);
8.     }
9. }
11. // 2. 零拷贝发送
12. public SendResult sendMessage(final Channel channel, final Message msg) {
13.     // 使用FileChannel.transferTo实现零拷贝
14.     fileChannel.transferTo(position, count, socketChannel);
15. }
17. // 3. 批量消息处理
18. public PullResult pullMessage(final int batchSize) {
19.     // 一次拉取多条消息
20.     List<MessageExt> msgFoundList = new ArrayList<>(batchSize);
21. }

复制代码
