抽象工厂模式深度剖析：从原理到与应用实战

作者简介

我是摘星，一名全栈开发者，专注 Java后端开发、AI工程化 与 云盘算架构 领域，善于Python技术栈。热衷于探索前沿技术，包括大模型应用、云原生解决方案及自动化工具开发。日常深耕技术实践，乐于分享实战履历与学习心得，希望用通俗易懂的方式资助开发者快速掌握焦点技术。持续输出AI、云盘算及开源技术相干内容，接待关注交流！

目录
作者简介
1. 技术配景
2. 概念定义
2.1 抽象工厂模式的定义
2.2 模式布局图解
3. 原理剖析
3.1 焦点工作机制
3.2 运行时对象创建流程
4. 技术实现
4.1 根本实现（跨平台UI组件）
4.2 扩展实现（主题切换功能）
5. 应用场景
6. 实际案例
6.1 Java AWT跨平台实现
6.2 Spring Framework的DataSource
6.3 XML剖析器工厂
7. 优缺点分析
7.1 焦点上风
7.2 固有缺点
8. 纵横对比
8.1 抽象工厂 vs 工厂方法
8.2 抽象工厂 vs 制作者模式
9. 实战思索
9.1 何时采用抽象工厂？
9.2 何时应制止使用？
9.3 架构优化策略
10. 总结

---


1. 技术配景

在现代软件开发中，体系常需要支持跨平台兼容性（如Windows/macOS/Linux）或多主题切换（如深色/浅色模式）。当产品之间存在强关联性（如操作体系的UI组件套件），简单的工厂方法模式难以高效管理这些产品族的创建。抽象工厂模式应运而生，成为解决此类问题的焦点设计模式。
根据Stack Overflow 2023开发者调查，60%的跨平台应用采用了抽象工厂模式管理UI组件。在Java Swing、Qt Framework等著名框架中，该模式被广泛应用，尤其适合处置惩罚多层级、多维度的产品创建需求。
2. 概念定义

2.1 抽象工厂模式的定义

抽象工厂模式提供创建一系列相干或相互依靠对象的接口，而无需指定它们具体的类。其焦点要素包括：

• 抽象工厂接口：声明一组创建产品的方法

• 具体工厂类：实现抽象工厂接口，创建特定产品族

• 抽象产品接口：定义产品的公共接口

• 具体产品类：实现抽象产品接口的差别变体


2.2 模式布局图解

图1：抽象工厂模式类图 - 展示了Windows和MacOS两套UI组件的创建体系
3. 原理剖析

3.1 焦点工作机制

抽象工厂模式通过双层抽象（工厂抽象层+产品抽象层）实现：

• 产品族同等性：保证同一工厂创建的对象兼容（如Windows风格组件）

• 切换便捷性：通过更换具体工厂实现产品族整体更换

• 开闭原则：新增产品族无需修改已有代码


3.2 运行时对象创建流程

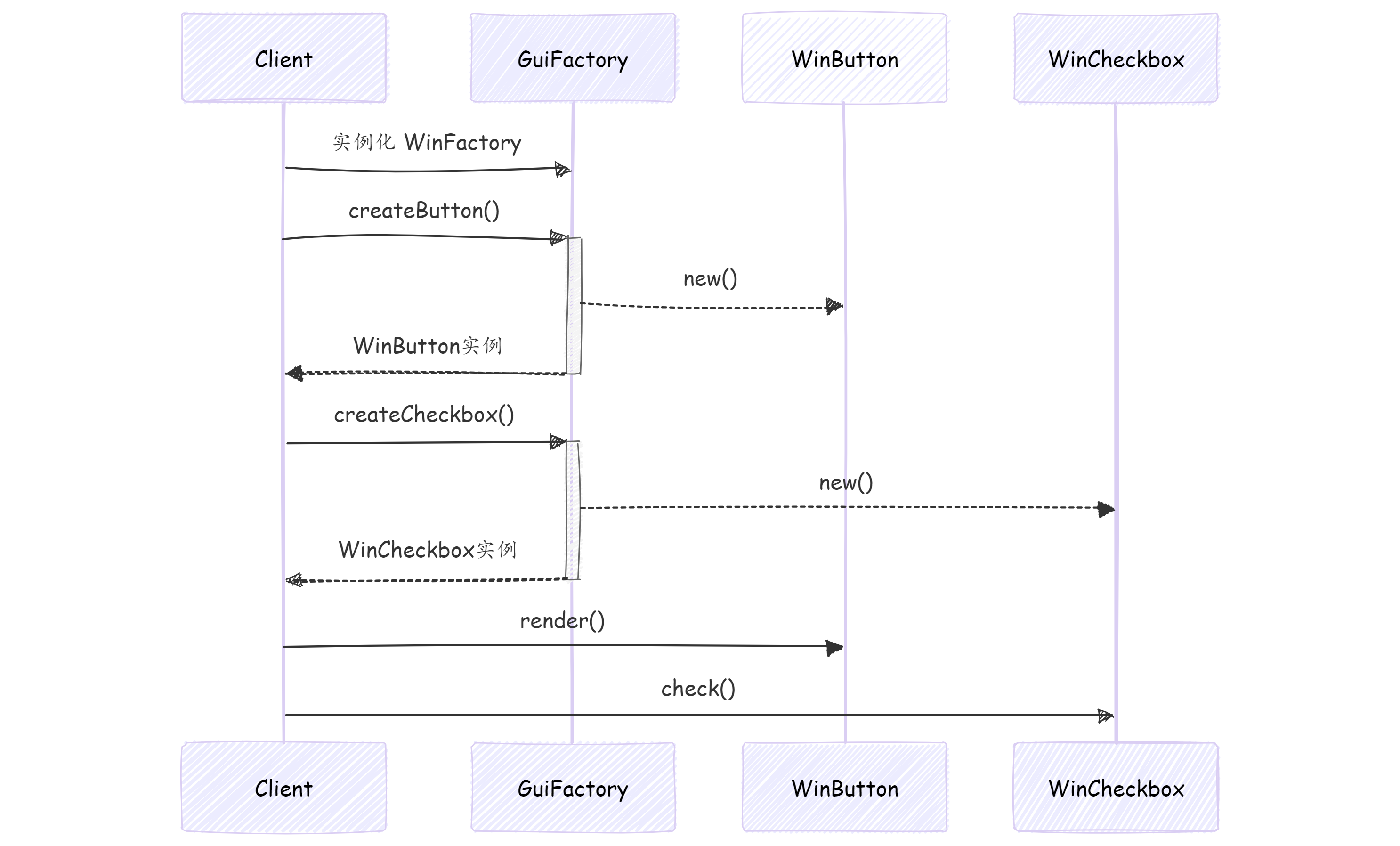

图2：抽象工厂时序图 - Windows组件族的创建与使用过程
4. 技术实现

4.1 根本实现（跨平台UI组件）

1. // 抽象产品：按钮
2. public interface Button {
3.     void render();
4. }
5.
6. // Windows按钮实现
7. public class WinButton implements Button {
8.     @Override
9.     public void render() {
10.         System.out.println("渲染Windows风格按钮");
11.     }
12. }
13.
14. // Mac按钮实现
15. public class MacButton implements Button {
16.     @Override
17.     public void render() {
18.         System.out.println("渲染macOS风格按钮");
19.     }
20. }
21.
22. // 抽象产品：复选框
23. public interface Checkbox {
24.     void check();
25. }
26.
27. // Windows复选框实现
28. public class WinCheckbox implements Checkbox {
29.     @Override
30.     public void check() {
31.         System.out.println("Windows复选框选中状态切换");
32.     }
33. }
34.
35. // Mac复选框实现
36. public class MacCheckbox implements Checkbox {
37.     @Override
38.     public void check() {
39.         System.out.println("macOS复选框选中状态切换");
40.     }
41. }
42.
43. // 抽象工厂
44. public interface GUIFactory {
45.     Button createButton();
46.     Checkbox createCheckbox();
47. }
48.
49. // Windows工厂实现
50. public class WinFactory implements GUIFactory {
51.     @Override
52.     public Button createButton() {
53.         return new WinButton();
54.     }
55.
56.     @Override
57.     public Checkbox createCheckbox() {
58.         return new WinCheckbox();
59.     }
60. }
61.
62. // Mac工厂实现
63. public class MacFactory implements GUIFactory {
64.     @Override
65.     public Button createButton() {
66.         return new MacButton();
67.     }
68.
69.     @Override
70.     public Checkbox createCheckbox() {
71.         return new MacCheckbox();
72.     }
73. }
74.
75. // 客户端代码
76. public class Application {
77.     private Button button;
78.     private Checkbox checkbox;
79.
80.     public Application(GUIFactory factory) {
81.         button = factory.createButton();
82.         checkbox = factory.createCheckbox();
83.     }
84.
85.     public void renderUI() {
86.         button.render();
87.         checkbox.check();
88.     }
89.
90.     public static void main(String[] args) {
91.         // 根据系统类型动态选择工厂
92.         GUIFactory factory;
93.         if (System.getProperty("os.name").contains("Win")) {
94.             factory = new WinFactory();
95.         } else {
96.             factory = new MacFactory();
97.         }
98.
99.         Application app = new Application(factory);
100.         app.renderUI();
101.     }
102. }

复制代码

4.2 扩展实现（主题切换功能）

1. // 新增暗色主题产品族
2. public class DarkButton implements Button {
3.     @Override
4.     public void render() {
5.         System.out.println("渲染暗色主题按钮");
6.     }
7. }
8.
9. public class DarkCheckbox implements Checkbox {
10.     @Override
11.     public void check() {
12.         System.out.println("暗色主题复选框切换");
13.     }
14. }
15.
16. // 新增主题工厂
17. public class DarkThemeFactory implements GUIFactory {
18.     @Override
19.     public Button createButton() {
20.         return new DarkButton();
21.     }
22.
23.     @Override
24.     public Checkbox createCheckbox() {
25.         return new DarkCheckbox();
26.     }
27. }
28.
29. // 客户端切换主题
30. public void switchTheme(GUIFactory newFactory) {
31.     this.button = newFactory.createButton();
32.     this.checkbox = newFactory.createCheckbox();
33.     renderUI();
34. }

复制代码

5. 应用场景

抽象工厂模式特别实用于：

• 跨平台UI体系：Windows/macOS/Linux等平台UI组件

• 主题/皮肤切换：深色/浅色模式切换

• 数据库访问层：MySQL/Oracle/SQL Server等数据库适配

• 游戏引擎：差别渲染API（DirectX/OpenGL/Vulkan）

• 操作体系抽象：文件体系/网络协议等差别处置惩罚


图3：抽象工厂模式应用分布 - UI框架占据最大比例
6. 实际案例

6.1 Java AWT跨平台实现

1. // 获取当前平台的Toolkit（抽象工厂）
2. Toolkit toolkit = Toolkit.getDefaultToolkit();
3.
4. // 创建平台相关组件
5. Button btn = toolkit.createButton(new ButtonPeer());
6. Menu menu = toolkit.createMenu(new MenuPeer());

复制代码

6.2 Spring Framework的DataSource

1. public interface DataSourceFactory {
2.     DataSource createDataSource();
3.     ConnectionPool createConnectionPool();
4. }
5.
6. // MySQL实现
7. public class MySQLDataSourceFactory implements DataSourceFactory {
8.     @Override
9.     public DataSource createDataSource() {
10.         return new MySQLDataSource();
11.     }
12.
13.     @Override
14.     public ConnectionPool createConnectionPool() {
15.         return new MySQLConnectionPool();
16.     }
17. }
18.
19. // PostgreSQL实现
20. public class PGDataSourceFactory implements DataSourceFactory {
21.     // 类似实现...
22. }

复制代码

6.3 XML剖析器工厂

1. DocumentBuilderFactory factory = DocumentBuilderFactory.newInstance();
2. DocumentBuilder builder = factory.newDocumentBuilder();
3. Document doc = builder.parse(new File("config.xml"));

复制代码

7. 优缺点分析

7.1 焦点上风

• 产品族同等性：保证成套产品的兼容性

• 切换便捷性：通过更换工厂实现整个产品族更换

• 开闭原则：新增产品族无需修改已有代码

• 单一职责：每个工厂只负责特定产品族的创建


7.2 固有缺点

• 扩展产品困难：添加新产品需修改所有工厂接口

• 类数量爆炸：产品族×产品变体导致大量类

• 明白难度高：多层抽象增加学习曲线

• 过分设计风险：简单场景下略显粗笨

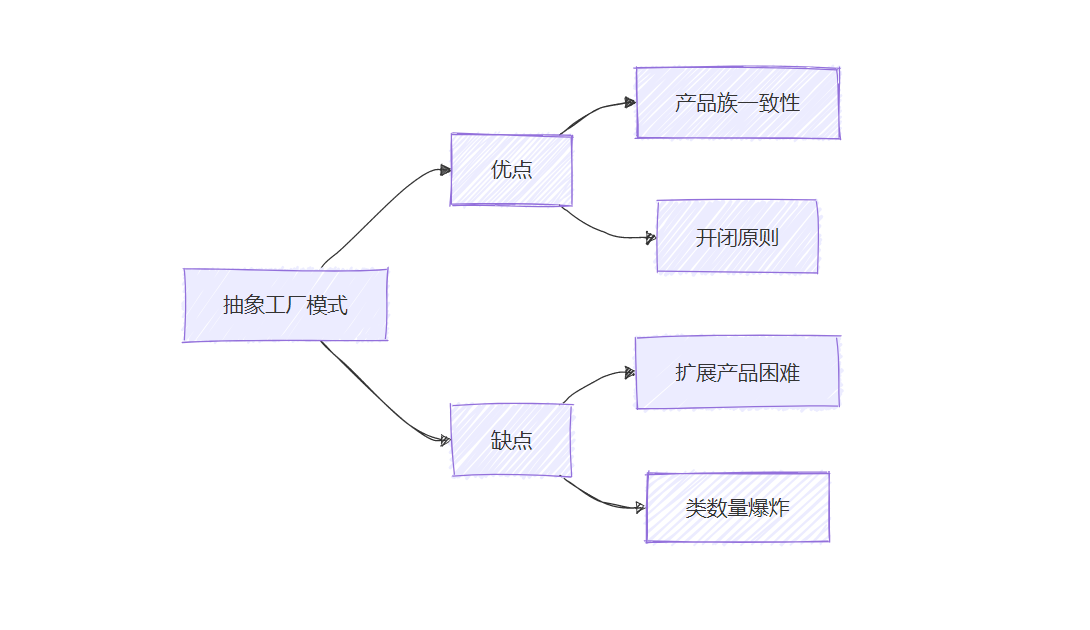

图4：优缺点分析图 - 展示焦点上风与痛点
8. 纵横对比

8.1 抽象工厂 vs 工厂方法

维度	抽象工厂模式	工厂方法模式
创建目标	产品族（多个相干对象）	单个产品对象
抽象层级	双重抽象（工厂+产品）	单层抽象（工厂或产品）
扩展方向	垂直扩展（新产品族）	水平扩展（新产品）
复杂度	高	中
实用场景	操作体系/主题等复杂体系	单一对象的变体创建

8.2 抽象工厂 vs 制作者模式

维度	抽象工厂模式	制作者模式
关注点	创建什么产品	怎样创建复杂对象
产品关系	多个独立产品组成产品族	单个复杂对象的组件组装
创建过程	一次性创建多个独立对象	分步骤构建单个对象
结果类型	返回多个独立对象	返回单个复合对象

9. 实战思索

9.1 何时采用抽象工厂？

• 体系需要处置惩罚多个产品族（如跨平台支持）

• 产品存在强束缚关系需确保兼容性

• 产品需要运行时动态切换（如主题切换）

• 预期频仍新增产品族而非新增产品


9.2 何时应制止使用？

• 产品族固定稳固且不需要扩展

• 体系中只存在单一类型产品

• 性能敏感场景（抽象层级带来额外开销）

• 项目初期需求不确定时


9.3 架构优化策略

• 组合+抽象工厂：用组合代替多层级继承


1. public class DynamicGUIFactory {
2.     private ButtonFactory btnFactory;
3.     private CheckboxFactory chkFactory;
4.
5.     // 通过Setter注入具体工厂实现
6. }

复制代码

• 参数化工厂：单工厂支持多产品族


1. public enum Theme { LIGHT, DARK }
3. public class UniversalFactory implements GUIFactory {
4.     private Theme currentTheme;
5.
6.     public Button createButton() {
7.         return currentTheme == Theme.LIGHT ?
8.                new LightButton() : new DarkButton();
9.     }
10.     // 类似实现其他产品...
11. }

复制代码

• 依靠注入集成：结合Spring等框架


1. @Configuration
2. public class AppConfig {
3.     @Bean
4.     @ConditionalOnWindows
5.     public GUIFactory winFactory() {
6.         return new WinFactory();
7.     }
8. }

复制代码

10. 总结

抽象工厂模式作为创建型设计模式的集大成者：

• 解决了相干对象族的创建问题，特别实用于跨平台体系、主题切换等场景

• 通过双重抽象实现产品族同等性，保持体系灵活性和扩展性

• 主流框架中广泛应用，如Java AWT、Spring DataSource等焦点组件

• 需警惕类数量膨胀问题，制止在简单场景中过分使用


随着微服务和云原生架构发展，抽象工厂模式在多情况适配（公有云/私有云）和组件热插拔领域展现出新的价值。当体系需要管理多维度的对象创建关系时，它仍是最有力的解决方案之一。
权威参考：

• Design Patterns: Elements of Reusable Object-Oriented Software（GoF经典著作）

• Java™ Platform, Standard Edition & Java Development Kit Version 17 API Specification（检察Toolkit类实现）

• Spring Framework Documentation: Data Access（数据源工厂应用）

• Refactoring.Guru: Abstract Factory Pattern（模式详解与案例）
