Exams/review2015 fsmshift

这是一系列五个练习中的第三个部分，这些练习由几个较小的电路构建一个复杂的计数器。 请参阅 最终练习 。
作为用于控制移位寄存器的 FSM 的一部分，我们希望能够在检测到正确的位模式时启用移位寄存器恰好 4 个时钟周期。 中处理序列检测 Exams/review2015_fsmseq ，因此 FSM 的这一部分仅处理启用 4 个周期的移位寄存器。

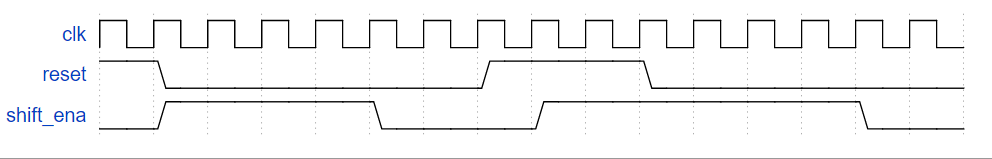

每当 FSM 复位时，将 shift_ena 4 个周期，然后永远为 0（直到复位）



 module top_module (
    input clk,
    input reset,      // Synchronous reset
    output shift_ena);
    reg [1:0]cnt;
    always@(posedge clk)
        if(reset)
            cnt
