OpenCV---pointPolygonTest

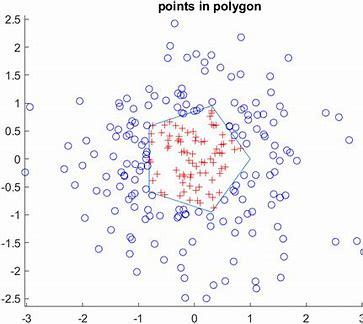

一、根本概念与用途

pointPolygonTest 是 OpenCV 中用于判定点与多边形关系的重要函数，常用于：

• 目标检测：判定像素点是否属于检测到的轮廓区域

• 碰撞检测：检测物体是否重叠

• 图像分割：确定点是否在分割区域内

• 几何分析：计算点到多边形边界的距离


与简朴边界框判定的区别：

• 边界框只能进行粗略的矩形区域判定

• pointPolygonTest 可以或许准确判定恣意形状的多边形区域


二、函数界说与参数

1. 函数原型（C++/Python）

1. // C++
2. double pointPolygonTest(InputArray contour, Point2f pt, bool measureDist);
4. // Python
5. retval = cv2.pointPolygonTest(contour, pt, measureDist)

复制代码

2. 参数分析

参数名类型描述contourInputArray输入的多边形轮廓，通常为 vector<oint> 或 numpy.ndarrayptPoint2f待测试的二维点坐标measureDistbool是否计算距离：
- True：返回带符号的距离值
- False：返回-1/0/1的符号值三、返回值详解

函数返回值根据 measureDist 参数分为两种模式：
1. 符号判定模式（measureDist = False）

• 返回值 > 0：点在多边形内部

• 返回值 = 0：点在多边形边界上

• 返回值 < 0：点在多边形外部


2. 距离计算模式（measureDist = True）

• 返回正值：点在多边形内部，值为点到最近边界的距离

• 返回0：点在多边形边界上

• 返回负值：点在多边形外部，值为点到最近边界的负距离


3. 精度分析

• 边界判定使用 eps = 1e-5 的容差（即距离小于该值被以为在边界上）

• 返回值类型为 double（C++）或 float（Python）


四、焦点知识点讲解

1. 多边形表现要求

• 多边形轮廓需为简朴闭合曲线（不自交）

• 顶点次序可为顺时针或逆时针

• 保举使用 findContours 函数获取的轮廓作为输入


2. 算法原理

函数基于射线法（Ray Casting Algorithm）实现：

• 从测试点发射一条水平射线（通常向右）

• 统计射线与多边形边的交点数量

• 奇数交点表现点在内部，偶数交点表现点在外部


3. 距离计算方法

• 内部点：计算到最近边的垂直距离

• 外部点：计算到最近顶点或边的最小距离

• 边界点：返回0（思量浮点数精度误差）


4. 性能特性

• 时间复杂度：O(n)，n为多边形顶点数

• 空间复杂度：O(1)

• 得当处理中小规模多边形（顶点数<1000）


五、示例代码

1. 根本用法示例

1. import cv2
2. import numpy as np
4. # 创建测试多边形
5. contour = np.array([[10, 10], [100, 10], [100, 100], [10, 100]], dtype=np.int32)
7. # 测试点
8. point_inside = (50, 50)
9. point_outside = (150, 150)
10. point_boundary = (10, 50)
12. # 符号判断模式
13. ret_inside = cv2.pointPolygonTest(contour, point_inside, False)
14. ret_outside = cv2.pointPolygonTest(contour, point_outside, False)
15. ret_boundary = cv2.pointPolygonTest(contour, point_boundary, False)
17. print(f"内部点结果: {ret_inside}")  # 输出: 1
18. print(f"外部点结果: {ret_outside}")  # 输出: -1
19. print(f"边界点结果: {ret_boundary}")  # 输出: 0
21. # 距离计算模式
22. dist_inside = cv2.pointPolygonTest(contour, point_inside, True)
23. dist_outside = cv2.pointPolygonTest(contour, point_outside, True)
24. dist_boundary = cv2.pointPolygonTest(contour, point_boundary, True)
26. print(f"内部点距离: {dist_inside}")  # 输出: 40.0
27. print(f"外部点距离: {dist_outside}")  # 输出: -70.71067811865476
28. print(f"边界点距离: {dist_boundary}")  # 输出: 0.0

复制代码

2. 可视化示例

1. import cv2
2. import numpy as np
4. # 创建空白图像
5. img = np.ones((200, 200, 3), dtype=np.uint8) * 255
7. # 定义多边形
8. contour = np.array([[50, 50], [150, 30], [180, 120], [80, 150]], dtype=np.int32)
10. # 绘制多边形
11. cv2.drawContours(img, [contour], -1, (0, 255, 0), 2)
13. # 测试多个点
14. test_points = [(100, 80), (20, 20), (100, 100), (150, 150)]
15. colors = [(255, 0, 0), (0, 0, 255), (0, 255, 255), (255, 255, 0)]
17. for i, pt in enumerate(test_points):
18.     # 计算距离
19.     dist = cv2.pointPolygonTest(contour, pt, True)
20.
21.     # 根据距离判断颜色和标签
22.     if dist > 0:
23.         status = "内部"
24.         color = (0, 0, 255)  # 红色
25.     elif dist < 0:
26.         status = "外部"
27.         color = (255, 0, 0)  # 蓝色
28.     else:
29.         status = "边界"
30.         color = (0, 255, 0)  # 绿色
31.
32.     # 绘制点和标签
33.     cv2.circle(img, pt, 5, colors[i], -1)
34.     cv2.putText(img, f"{status}:{dist:.1f}", (pt[0]+10, pt[1]),
35.                 cv2.FONT_HERSHEY_SIMPLEX, 0.5, color, 1)
37. # 显示结果
38. cv2.imshow("Point Polygon Test", img)
39. cv2.waitKey(0)
40. cv2.destroyAllWindows()

复制代码

六、注意事项与常见误区

• 多边形方向无关性：



  • 函数对顺时针和逆时针多边形同样有效

  • 无需关心轮廓的生成方向



• 浮点数精度题目：



  • 边界判定存在 1e-5 的容差

  • 对于准确边界判定，建议先辈行整数化处理



• 性能优化建议：



  • 对于大规模点集测试，可先辈行边界框粗筛

  • 使用 measureDist = False 可提拔约30%的性能



• 自相交多边形处理：



  • 函数对自相交多边形可能返回不可预期的效果

  • 建议先使用 approxPolyDP 进行多边形简化




七、进阶应用场景

1. 图像分割后处理

1. # 根据距离值进行区域细化
2. mask = np.zeros((height, width), dtype=np.uint8)
3. for y in range(height):
4.     for x in range(width):
5.         dist = cv2.pointPolygonTest(contour, (x, y), True)
6.         if dist >= 0:  # 内部点
7.             mask[y, x] = 255
8.         elif dist > -5:  # 边界附近点
9.             mask[y, x] = 128  # 半透明区域

复制代码

2. 非均匀边界缓冲区域生成

1. # 生成边界内外的缓冲区域
2. inner_buffer = np.zeros_like(mask)
3. outer_buffer = np.zeros_like(mask)
5. for y in range(height):
6.     for x in range(width):
7.         dist = cv2.pointPolygonTest(contour, (x, y), True)
8.         if 0 < dist <= 10:  # 内部10像素缓冲
9.             inner_buffer[y, x] = 255
10.         elif -10 <= dist < 0:  # 外部10像素缓冲
11.             outer_buffer[y, x] = 255

复制代码

3. 多边形碰撞检测优化

1. def polygon_collision(poly1, poly2):
2.     # 快速边界框检测
3.     rect1 = cv2.boundingRect(poly1)
4.     rect2 = cv2.boundingRect(poly2)
5.     if not (rect1[0] < rect2[0]+rect2[2] and
6.             rect1[0]+rect1[2] > rect2[0] and
7.             rect1[1] < rect2[1]+rect2[3] and
8.             rect1[1]+rect1[3] > rect2[1]):
9.         return False
10.
11.     # 精确点集检测
12.     for pt in poly1:
13.         if cv2.pointPolygonTest(poly2, tuple(pt[0]), False) >= 0:
14.             return True
15.     for pt in poly2:
16.         if cv2.pointPolygonTest(poly1, tuple(pt[0]), False) >= 0:
17.             return True
18.     return False

复制代码

八、跨语言差异（C++ vs Python）

特性C++Python函数参数InputArray, Point2f, boolnumpy.ndarray, tuple, bool返回值类型doublefloat异常处理可能抛出 cv::Exception返回 None 或抛出异常内存管理主动管理主动垃圾回收九、数学原理补充

1. 点到线段的距离计算

设线段端点为 A(x1,y1) 和 B(x2,y2)，测试点为 P(x0,y0)，则距离计算步骤：

• 计算线段向量 AB = (x2-x1, y2-y1)

• 计算点P到A的向量 AP = (x0-x1, y0-y1)

• 计算点积 dot = AP · AB

• 计算投影比例 t = dot / ||AB||²

• 确定最近点：



  • t < 0 时，最近点为A

  • t > 1 时，最近点为B

  • 0 ≤ t ≤ 1 时，最近点为 A + t·AB



• 计算点P到最近点的欧氏距离


2. 射线法判定点在多边形内部的原理

• 从测试点水平向右发射射线

• 统计与多边形边的交点数量

• 交点数量为奇数时，点在内部

• 特殊情况处理：



  • 射线颠末顶点时，仅统计边的起点

  • 射线与边共线时，忽略该边
