SAR ADC 比较器噪声分析(二)

SAR ADC的比较器是非常重要的模块，需要细致计划。重要思量比较器的以下指标：
1)失调电压
2)输入共模范围
3)比较器精度
4)传输延时
5)噪声
6)功耗
这里重要讲一下动态比较器的noise。
动态比较器一样寻常用于高速SAR ADC中，且精度不会超过12bit。在《SAR ADC比较器噪声分析(一)》形貌的回踢噪声在动态比较器显的更严峻，由于latch把输出分的很开，到达电源和地的地步，所以ΔV变革非常大，回踢噪声就很大。
动态比较器noise的仿真

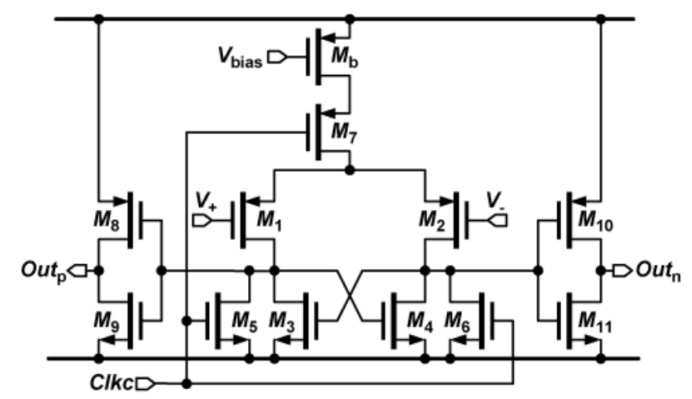

上面是比较常见的动态比较器，比较器clk从高到低时，比较器开始regeneration，在输出端电压差不超过50mV时，可以以为这个阶段还未产生很强的非线性，还处于可以小信号分析的阶段。所以做仿真时，需要把input的dc 偏差设置的较小，使M1和M2工作时产生的非线性较小。同时dc偏差设置的过小，由于有offset，这样输出的电压差包含offset和信号放大的值，会使偏差较大，需设置一个符合值。
在设置好一个符合的DC电压差值后，可以用tran noise和pss+pnoise的两种方法去做noise仿真分析。详细操作可以检察网上https://zhuanlan.zhihu.com/p/279111199《Comparator动态噪声的仿真》这篇文章，里面做了step to step的仿真指导。
Tran noise 仿真需要有一定的编程本领，写个veriloga代码，有点象一个试错的过程。等计算到84%的点，就算是输入noise的值。Tran noise 仿真比较慢，效率不高，但容易上手。
Pss+pnoise方法效率挺高的，但就是仿真设置要求比较高。各有优缺点，但做计划的最好两者都实验下，看看用两种方法是否可以比对的上。
常见的动态比较器有strong-arm 结构和double -tail 结构，
Strong-arm 结构简朴，无静态功耗，速率快，广泛应用于各种类型的adc中，缺点是电源和地之间堆叠了很多mos管，不适合低压计划。为了解决单级结构的strong-arm比较器存在回踢噪声和不适合低压计划的缺点，两级结构的double tail 比较器被提出。

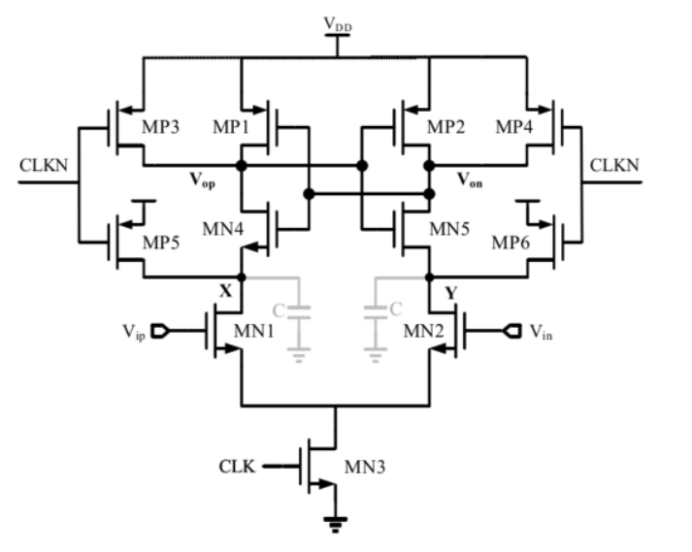

上图是strong-arm 结构的动态比较器。

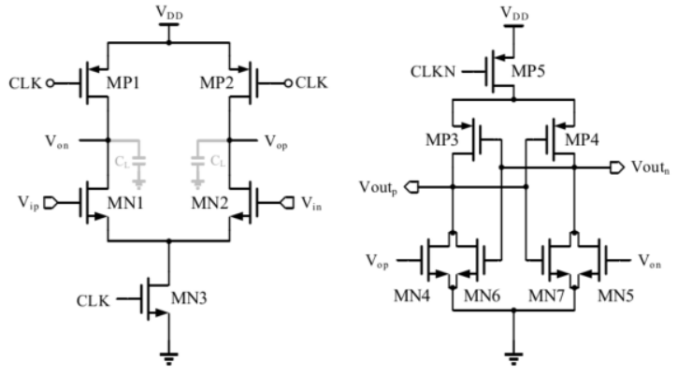

上图是double tail结构的比较器

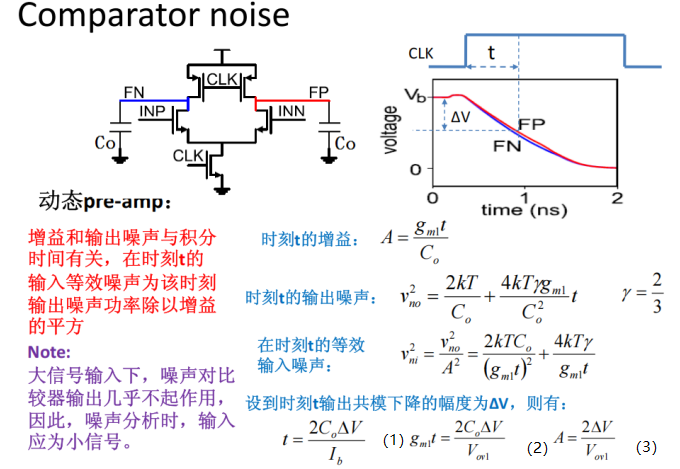

分析一下简朴动态比较器的噪声：

在比较阶段，FP-FN由于输入电压差而产生输出电压差，式子(1)乘以gm1得到式子（2），式子（2）除以C0，得到式子(3)。式子（3）正是增益。

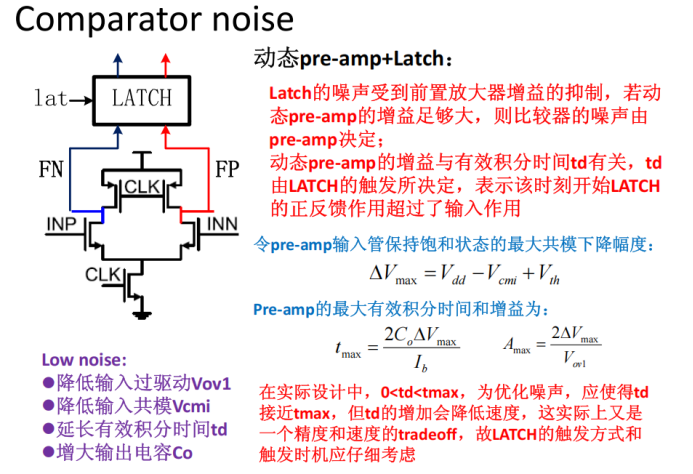

当FP-FN由于输入电压差而产生输出电压差，当电压差充足大时，latch的正反馈起作用，把输出拉到电源和地。这个电压差充足大的时候点就是td。当latch起作用时，preamp的噪声就不重要了。所以在0~td这个阶段，假如需要降低噪声，根据贴图，可以通过降低输入过驱动Vov1，降低输入共模Vcmi，延长有用积分时间td，增长输出电容C0的手段实现。详细原因根据前后两张贴图，不丢脸出。
动态比较器尚有个问题是会出现亚稳态
当FP-FN由于输入电压差充足小而产生输出电压差小，这样会导致latch无法触发，使比较结果出错，从而使整个SAR ADC 性能降落。通常需要一个亚稳态的监测电路。加入前置放大或加强latch本领也是减小亚稳态发生概率的方法
