【PCB工艺】PCB设计中的基本概念

此文联合实例解说PCB的设计流程和一些基本概念。
   PCB 是什么？

   PCB（Printed Circuit Board）(即印制线路板) 是电子元器件的载体，是没有焊接任何器件的“裸板”。
  PCB只是板子，没有焊接元件，而PCBA可以明白为焊接好元件的完成板子。

简单点说，PCB 只包罗：铜线、电源层、地层、焊盘、过孔、阻焊层、丝印等。其外貌没有电容、电阻、IC 等元件，它是 PCBA 的底子。
PCBA 是什么？

PCBA（Printed Circuit Board Assembly） 是在 PCB 板上焊接了电子元器件后的成品。 其包罗全部电子元件（如 MCU、电容、电感、接口等），可以真正进行功能测试、烧录步伐，是真正的 “功能电路板”。
   PCB 是空板，PCBA 是“焊好元件”的成品板。PCB 是 PCBA 的前阶段，PCBA 才气实现功能。
PCB 是板，PCBA 是装；一个只是载体，一个能跑步伐当主控。
   PCBA 加工流程简述：

• 制作 PCB 空板

• 贴片焊接（SMT）

• 插件焊接（DIP）

• AOI 光学检测

• 烧录步伐 / 功能测试

• 成品组装出货


<hr> PCB设计流程中的三大板块

PCB 设计流程中，可以分为以下三大核心部分：电路原理设计（原理图设计）、电路规划（封装设计、布局布线），3D展示与验证（3D View/Mechanical Check），这种分类方式实用且符合工程实践。
1️⃣ 电路原理设计（原理图设计）

   这是整个 PCB 设计的第一步，也是电气逻辑的底子部分。
  （使用图请先联系我，侵删）本人文章中所使用的图均为本身绘制，制作不易，途经请点个随缘赞吧~

✏️ 重要内容：

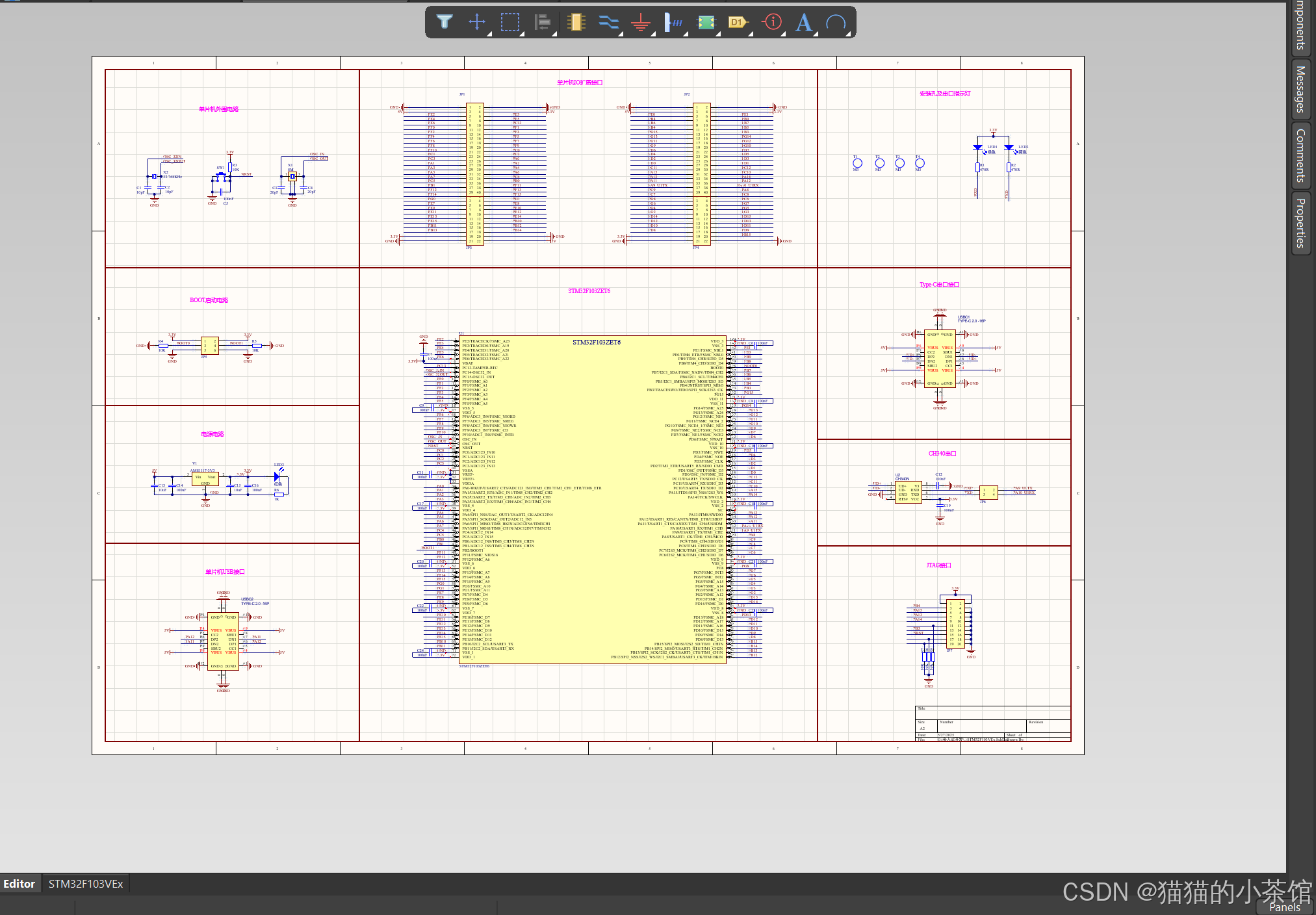

1. 绘制电路原理图（Schematic）
2. 添加并连接器件（电阻、电容、IC、接口等）
3. 定义电源、信号网络&

复制代码
