（四）结合代码开端理解帧缓存（Frame Buffer）概念

帧缓存（Framebuffer）是图形渲染管线中的一个非常告急的概念，它用于存储渲染过程中产生的像素数据，并终极输出到显示器上。简单来说，帧缓存就是计算机图形中的“临时画布”，它储存渲染操作生成的图像数据，直到这些数据被显示到屏幕上。
  1. 什么是帧缓存？

在图形渲染过程中，我们的图形场景从三维世界转变为二维图像（即终极的屏幕输出）。这一过程中，图形数据（比如颜色、深度、透明度等）会被存储在一个叫做帧缓存的地方。帧缓存是图形硬件的一部分，可以想象成是一个内存区域，用来暂存渲染的每一帧画面。
2. 帧缓存存储的内容

帧缓存存储的信息主要包括以下几个方面：

• 颜色缓冲区（Color Buffer）：存储像素的颜色信息，每个像素通常包罗赤色、绿色、蓝色（RGB）和透明度（Alpha）数据。

• 深度缓冲区（Depth Buffer）：存储场景中每个像素的深度信息，帮助确定哪个物体应该遮挡其他物体。

• 模板缓冲区（Stencil Buffer）：用于复杂的遮罩操作，控制哪些区域可以被渲染。

• 其他缓冲区：例如多重采样缓冲区（MSAA Buffer）、反射缓冲区等。


3. 帧缓存的工作流程

• 渲染过程开始：图形渲染开始时，图形数据被徐徐绘制到帧缓存的各个缓冲区中。起首，几何图形（比如三角形）通过顶点处理、光栅化等过程被转换为屏幕上的像素。

• 帧缓存更新：每个像素的颜色和深度信息会更新到帧缓存中。更新的内容通常取决于当前图形的可见性、深度测试结果等。

• 终极显示：所有的像素数据在帧缓存中更新完成后，图像就准备好了，显示设备（比如屏幕）会读取帧缓存的内容并显示出来。


4. 使用WebGL操作帧缓存

在WebGL中，你可以通过创建一个帧缓存对象（framebuffer）来操作帧缓存。一个常见的用法是通过离屏渲染来生成一些图像，然后将这些图像用作纹理进行进一步的渲染。
示例代码：创建并使用帧缓存

1. // 获取WebGL上下文
2. const canvas = document.getElementById('canvas');
3. const gl = canvas.getContext('webgl');
5. // 创建帧缓存对象
6. const framebuffer = gl.createFramebuffer();
7. gl.bindFramebuffer(gl.FRAMEBUFFER, framebuffer);
9. // 创建一个纹理对象，用作帧缓存的颜色缓冲区
10. const texture = gl.createTexture();
11. gl.bindTexture(gl.TEXTURE_2D, texture);
12. gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, canvas.width, canvas.height, 0, gl.RGBA, gl.UNSIGNED_BYTE, null);
13. gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
15. // 将纹理附加到帧缓存的颜色附件
16. gl.framebufferTexture2D(gl.FRAMEBUFFER, gl.COLOR_ATTACHMENT0, gl.TEXTURE_2D, texture, 0);
18. // 创建深度缓冲区并附加到帧缓存
19. const depthBuffer = gl.createRenderbuffer();
20. gl.bindRenderbuffer(gl.RENDERBUFFER, depthBuffer);
21. gl.renderbufferStorage(gl.RENDERBUFFER, gl.DEPTH_COMPONENT16, canvas.width, canvas.height);
22. gl.framebufferRenderbuffer(gl.FRAMEBUFFER, gl.DEPTH_ATTACHMENT, gl.RENDERBUFFER, depthBuffer);
24. // 检查帧缓存是否完整
25. if (gl.checkFramebufferStatus(gl.FRAMEBUFFER) !== gl.FRAMEBUFFER_COMPLETE) {
26.     console.error('Framebuffer is not complete');
27. }
29. // 绘制场景到帧缓存
30. gl.clearColor(0.0, 0.0, 0.0, 1.0);  // 设置背景色
31. gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);  // 清除颜色和深度缓冲
33. // 绑定帧缓存进行绘制，渲染的内容会写入到帧缓存
34. // 此处省略绘制代码
36. // 解绑帧缓存，恢复到默认帧缓冲（屏幕）
37. gl.bindFramebuffer(gl.FRAMEBUFFER, null);
39. // 使用帧缓存的纹理进行其他渲染
40. // 比如将texture作为纹理加载到另一个场景中

复制代码

5. 图示阐明

• 渲染场景到帧缓存：
  1. [场景数据] → [图形渲染过程] → [帧缓存 (颜色缓冲区 + 深度缓冲区)]

  复制代码
• 显示帧缓存内容：
  1. [帧缓存内容] → [显示设备 (屏幕)]

  复制代码

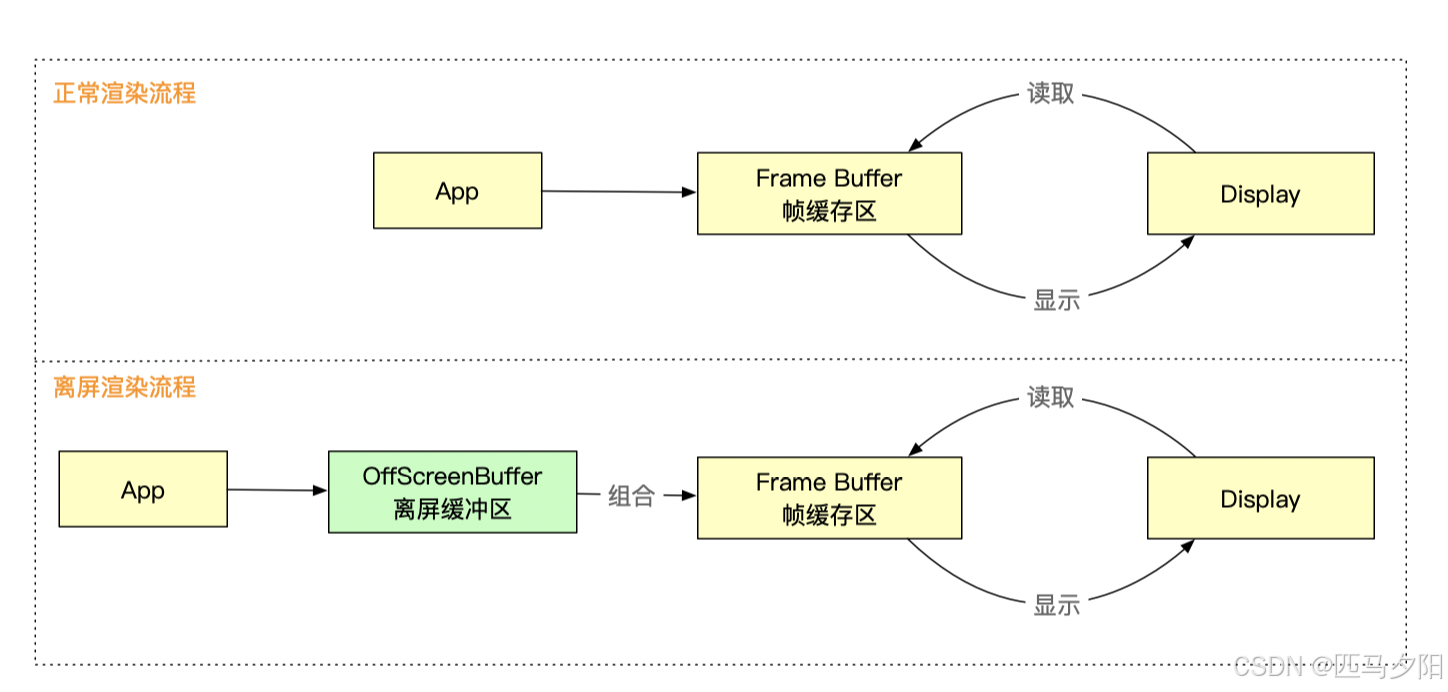

6. 离屏渲染与应用场景

• 离屏渲染：通过帧缓存，你可以进行离屏渲染，即不直接显示到屏幕，而是将图像存储在帧缓存中，稍后再使用这些图像进行纹理映射或后期处理。这种技能常用于：



  • 创建反射、阴影贴图

  • 后期处理结果，如模糊、锐化等

  • 生成动态图像，如游戏中的迷你舆图



• 多重渲染目标（MRT）：使用多个颜色缓冲区同时渲染不同的数据，比如颜色、法线、深度等。这在当代图形中非常常见，尤其是在实现复杂的图像结果时。





总结

帧缓存是图形渲染管线中的一个关键部分，用于存储渲染过程中的像素数据。在WebGL中，我们可以通过帧缓存进行离屏渲染，处理复杂的图像结果，提升渲染效率。通过对帧缓存的操作，我们可以更灵活地控制图像的生成和显示过程。
