混合与剔除

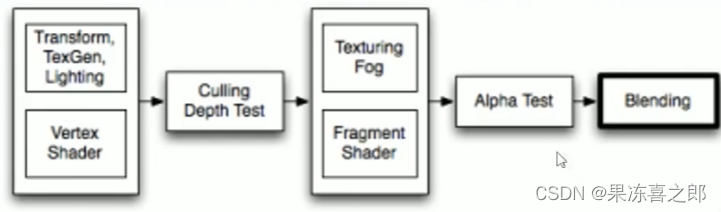

混合

把两种颜色混在一起。具体就是把某一像素位置原来的颜色和将要画上去的颜色，通过某种方式或者算法混在一起，从而实现新的效果。
最终颜色= Shader计算后的颜色值*源因子(SrcFactor) +累积颜色*目标因子(DstFactor)
累计颜色可以理解为渲染当前物体后面的颜色即GBuffer中的像素，比如你的背景，还有身后的物体。混合模式控制的就是源因子和目标因子，在脚本里会看到的就是Blend SrcFactor DstFactor
混合模式
     ShaderLab内的混合命令

ShaderLab 命令：Blend - Unity 手册 (unity3d.com)https://docs.unity3d.com/cn/current/Manual/SL-Blend.html
ShaderLab 命令：BlendOp - Unity 手册 (unity3d.com)https://docs.unity3d.com/cn/current/Manual/SL-BlendOp.html
   1. Blend命令:启用混合会禁用GPU上的一些优化(主要是隐藏表面去除Early-Z)这会导致GPU帧时间增加。
2.混合操作默认为Add。
3.如果使用BlendOp命令，则混合操作将设置为该值。
4.混合方程
finalValue = sourceFactor * sourceValue operation destinationFactor * destinationValue
finalValue :是GPU写入目标缓冲区的值，即最终混合结果。
sourceFactor :在混合命令中定义，即源因子。
sourceValue :是片段着色器输出的值，即当前Shader内的输出值。
operation :是混合操作，根据是否使用blend op决定。
destinationFactor :在混合命令中定义，即目标因子。
destinationValue :是目标缓冲区中已有的值，即目前的背景颜色或后面模型的颜色。
5.单独的RGB和alpha混合与高级OpenGL混合操作不兼容。
  Unity内对于Blend自带的枚举：Enum类
[Enum (UnityEngine. Rendering. BlendOp)]_ BlendOp ( BlendOp，Float) = 0
[Enum (UnityEngine. Rendering. BlendMode)]_ SrcBlend ( SrcBlend，Float) = 1
[Enum (UnityEngine. Rendering. BlendlMode)]_ DstBlend ( DstBlend, Float) = 0

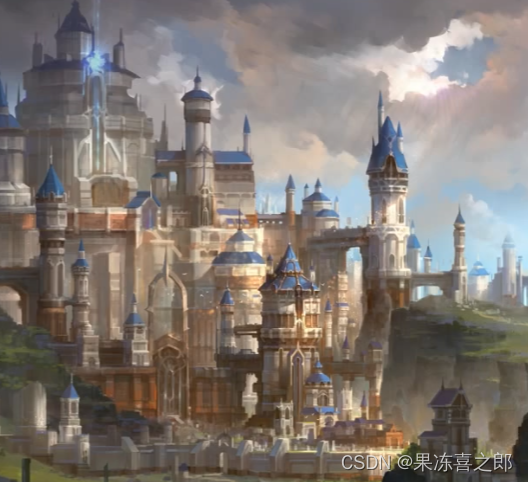

• Normal 图片正常叠加


1. //正常
2. float3 Normal(float3 Src, float3 Dst)
3. {
4.     Src = 0.;
5.     return Dft.rgb + Src . rgb;
6. }

复制代码

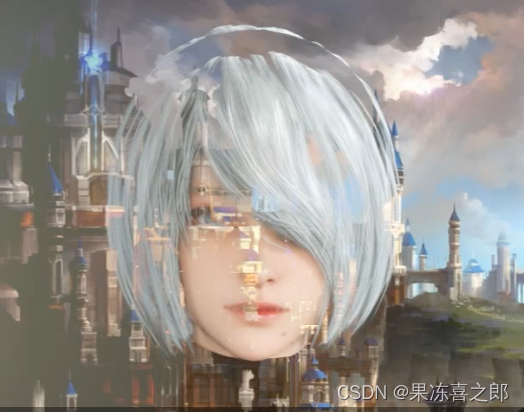

•  alpha混合【Blend SrcAlpha OneMinusSrcAlpha】


1. float3 ALphabLend(float4 Src, float4 Dst)
2. {
3.     float4 C = Src.a * Src + (1.0 - Src.a) * Dst;    //当前颜色*当前透明度+（1-当前透明度）*缓存颜色
4.     return C.rgb;
5. }

复制代码

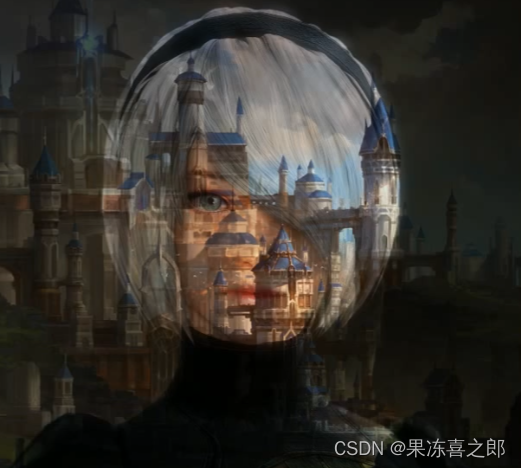

•  变暗【BlendOp Min   Blend One One】


1. float3 Darken(float3 Src, float3 Dst )
2. {
3.     return min(Src, Dst);    //min（当前颜色，缓存颜色）* 1
4. }

复制代码

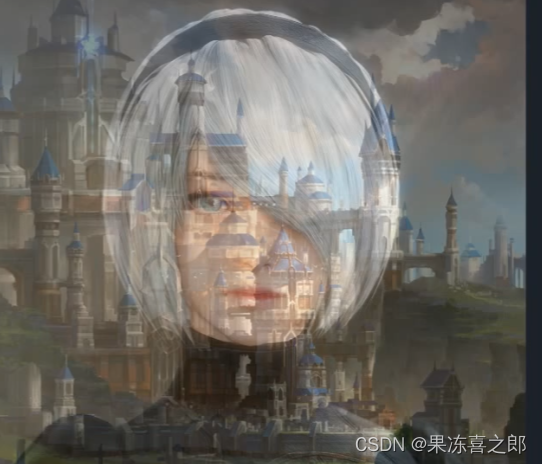

• Multiply正片叠底【Blend DSTColor Zero】


1. float3 Multiply(float3 Src, float3 Dst)
2. {
3.     return Src * Dst;    //当前颜色*缓存颜色 + 缓存颜色*0
4. }

复制代码

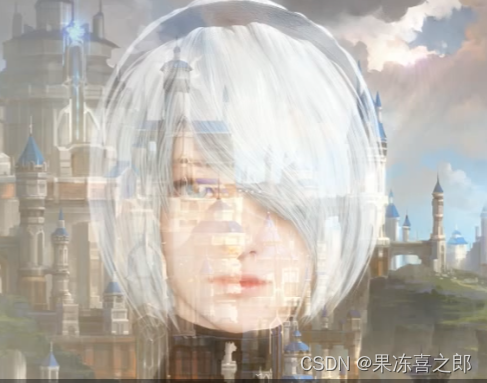

• Screen滤色【Blend OneMinusDstColor One或Blend One OneMinusSrcColor】


1. float3 Screen(float3 Src, float3 Dst )
2. {
3.     return Src + Dst - Src寒Dst;    //当前颜色*（1-缓存颜色）+缓存颜色*1 或者 当前颜色*1+缓存颜色*（1-缓存颜色）
4. }

复制代码

•  Lighten变亮【BlendOp Max   Blend One One】


1. float3 L ighten(float3 Src, float3 Dst)
2. {
3.     return max(Src, Dst);    //max（当前颜色，缓存颜色）
4. }

复制代码

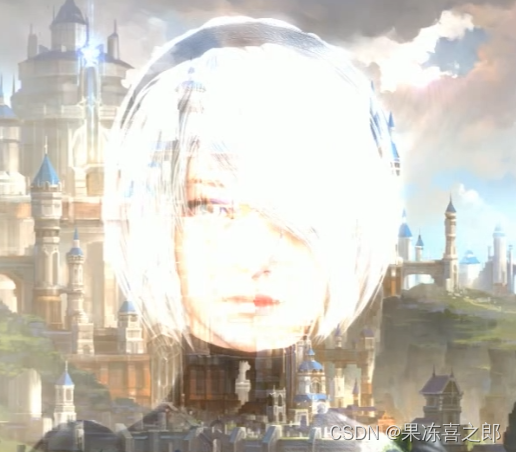

•  LinerDodge线性减淡【B;end One One】


1. float3 LinearDodge(float3 Src, float3 Dst)
2. {
3.     return Src + Dst;    //缓存颜色*1+当前颜色*1
4. }

复制代码

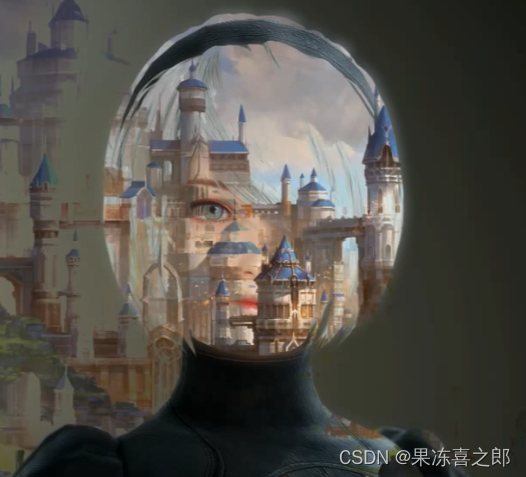

 LinerBurn线性加深

1. float3 L inearBurn(float3 Src, float3 Dst )
2. {
3.     return Src + Dst - 1.0;
4. }

复制代码

剔除

• 法线剔除:也称为背面消隐，根据法线朝向判断哪个面被剔除掉。可以用来控制是否双面渲染。


Cull Off（Front        Back）

• 面裁切: cI ip函数会将参数小于某像素点直接在片元阶段丢弃掉，常用于制作溶解，裁剪等效果。


Clip 默认剔除0.5部分
剔除模式
[Enum (Uni tyEngine. Rendering. CullMode)]_ CullMode ( CullMode，float) = 2
   1.开启双面渲染相当于绘制了两次。
2. CI ip函数在某些PowerVR的机型上效率很低。
3.面裁切CI ip使用AIphaTest队列
  教程地址：【技术美术百人计划】图形 3.2 混合模式及剔除_哔哩哔哩_bilibili
