FPGA视频采集GTY光口转PCIE3.0传输，基于Aurora 8b/10b+XDMA架构，提供2套工程源码和技术支持
1、前言

FPGA实现SFP光口视频编解码近况；
目前基于Xilinx系列FPGA的SFP光口视频编解码主要有以下几种，Artix7系列的GTP、Kintex7系列的GTX、更高端FPGA器件的GTH、GTY、GTV、GTM等，线速率越来越高，应用场景也越来越高端；编码方式也是多种多样，有8b/10b编解码、64b/66b编解码、HDMI编解码、SDI编解码等等；本计划接纳UltraScale系列的GTY作为高速接口、8b/10b编解码的方式实现SFP光口视频编解码；
FPGA实现PCIE数据传输近况；
目前基于Xilinx系列FPGA的PCIE通信架构主要有以下2种，一种是简朴的、傻瓜式的、易于开发的、对新手友好的XDMA架构，该架构对PCIE协议底层做了封装，并加上了DMA引擎，使得使用的难度大大降低，加之Xilinx提供了配套的Windows和Linux系统驱动和上位机参考源代码，使得XDMA一经推出就让工程师们欲罢不能；另一种是更为底层的、必要计划者有肯定PCIE协议知识的、更易于定制化开发的7 Series Integrated Block for PCI Express架构，该IP实现的是PCIe 的物理层、链路层和事件层，提供给用户的是以 AXI4-stream 接口界说的TLP 包，使用该IP 核，必要对PCIe 协议有清楚的理解，特别是对事件包TLP报文格式；本计划接纳第一种方案，使用XDMA的中断模式实现PCIE3.0通信；本架构既有简朴的测速实行，也有视频采集应用；
工程概述

本计划使用Xilinx UltraScale+系列FPGA为平台，实现GTY 8b/10b编解码视频转PCIE3.0传输；视频输入源有多种，一种是板载的HDMI输入接口，另一种是传统摄像头，包罗OV7725、OV5640和AR0135；假如你的FPGA开发板没有视频输入接口，或者你的手里没有摄像头时，可以使用FPGA逻辑实现的动态彩条模仿输入视频，代码里通过parametr参数选择视频源，默认不使用动态彩条；FPGA起首对摄像头举行i2c初始化配置，然后采集摄像头视频；然后采集输入视频送入视频组包模块，将视频的每一行打上包头包尾标记以包的情势输出，以便接收方举行有效识别；让后调用Xilinx官方的GTY IP核实现视频8b/10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTY IP核实现视频8b/10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入数据对齐模块，实现错位数据对齐；然后数据送入视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像4帧缓存，缓存介质为板载DDR4；每当缓存一帧视频完毕，就发起一次用户中断给XDMA，XDMA收到用户中断后关照QT上位机发起一次XDMA读数据操纵，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并表现当前采集的视频；本博客提供2套工程源码，具体如下：

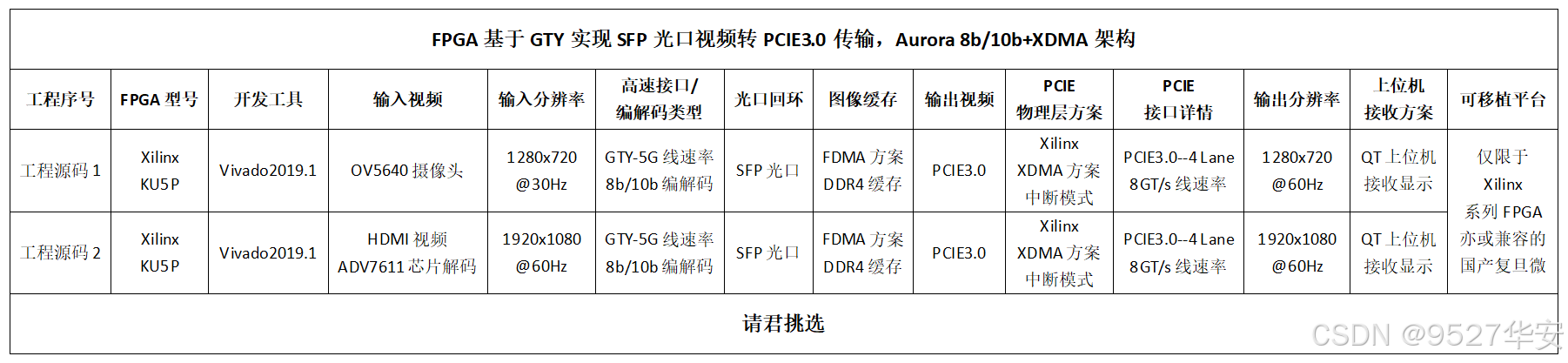

现对上述2套工程源码做如下解释，方便读者理解：
工程源码1
开发板FPGA型号为Xilinx–Kintex UltraScale±-xcku5p-ffvb676-1-i；输入视频源为2路OV5640摄像头模组或者FPGA内部逻辑生成的动态彩条；视频源的选择通过代码顶层的parameter参数配置，默认使用ov5640作为视频源；FPGA起首对OV5640摄像头做i2c配置，本计划将OV5640摄像头分辨率配置为1280x720@30Hz；然后采集输入视频，将2个时钟1个像素的RGB565转换为1个时钟1个像素的RGB888图像；然后采集输入视频送入视频组包模块，将视频的每一行打上包头包尾标记以包的情势输出，以便接收方举行有效识别；让后调用Xilinx官方的GTY IP核实现视频8b/10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTY IP核实现视频8b/10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入数据对齐模块，实现错位数据对齐；然后数据送入视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像4帧缓存，缓存介质为板载DDR4；每当缓存一帧视频完毕，就发起一次用户中断给XDMA，XDMA收到用户中断后关照QT上位机发起一次XDMA读数据操纵，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并表现当前采集的视频，输出分辨率为1280x720@60Hz；由此形成Sensor+SFP光口+XDMA+PCIE3.0+QT的高端架构；该工程实用于SFP光口到PCIE3.0接口的数据采集卡应用；
工程源码2
开发板FPGA型号为Xilinx–Kintex UltraScale±-xcku5p-ffvb676-1-i；输入视频为板载的HDMI输入接口，使用笔记本电脑模仿HDMI输入设备连接到开发板HDMI输入接口；HDMI解码使用ADV7611芯片实现，ADV7611输出视频分辨率配置为1920x1080@60Hz；然后采集输入视频送入视频组包模块，将视频的每一行打上包头包尾标记以包的情势输出，以便接收方举行有效识别；让后调用Xilinx官方的GTY IP核实现视频8b/10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTY IP核实现视频8b/10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入数据对齐模块，实现错位数据对齐；然后数据送入视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像4帧缓存，缓存介质为板载DDR4；每当缓存一帧视频完毕，就发起一次用户中断给XDMA，XDMA收到用户中断后关照QT上位机发起一次XDMA读数据操纵，XDMA再从DDR中读取一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并表现当前采集的视频，输出分辨率为1920x1080@60Hz；由此形成Sensor+SFP光口+XDMA+PCIE3.0+QT的高端架构；该工程实用于SFP光口到PCIE3.0接口的数据采集卡应用；
本博客详细形貌了FPGA基于GTY实现SFP光口视频转PCIE3.0传输的计划方案，工程代码可综合编译上板调试，可直接项目移植，实用于在校门生、研究生项目开发，也实用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末了，请耐烦看到末了；
免责声明

本工程及其源码即有本身写的一部门，也有网络公开渠道获取的一部门(包罗CSDN、Xilinx官网、Altera官网等等)，若大佬们以为有所冒犯，请私信批评教诲；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，克制用于商业用途，若由于读者或粉丝自身缘故原由用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。
2、相关方案推荐

我已有的所有工程源码总目次----方便你快速找到本身喜好的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，本身看得一头雾水，不方便快速定位找到本身想要的项目，以是本博文置顶，列出我目前已有的所有项目，并给出总目次，每个项目标文章链接，当然，本博文及时更新。。。以下是博客地点：
点击直接前往
我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地点：
点击直接前往
我这里已有的 PCIE方案

我的主页有PCIE通信专栏，该专栏基于XDMA的轮询模式实现与QT上位机的数据交互，既有基于RIFFA实现的PCIE方案，也有基于XDMA实现的PCIE方案；既有简朴的数据交互、测速，也有应用级别的图像采集传输，以下是专栏地点：
点击直接前往
别的，我的主页有中断模式的PCIE通信专栏，该专栏基于XDMA的中断模式实现与QT上位机的数据交互，以下是专栏地点：
点击直接前往
别的，另有基于RIFFA架构的PCIE通信专栏，以下是专栏地点：
点击直接前往
3、工程详细计划方案

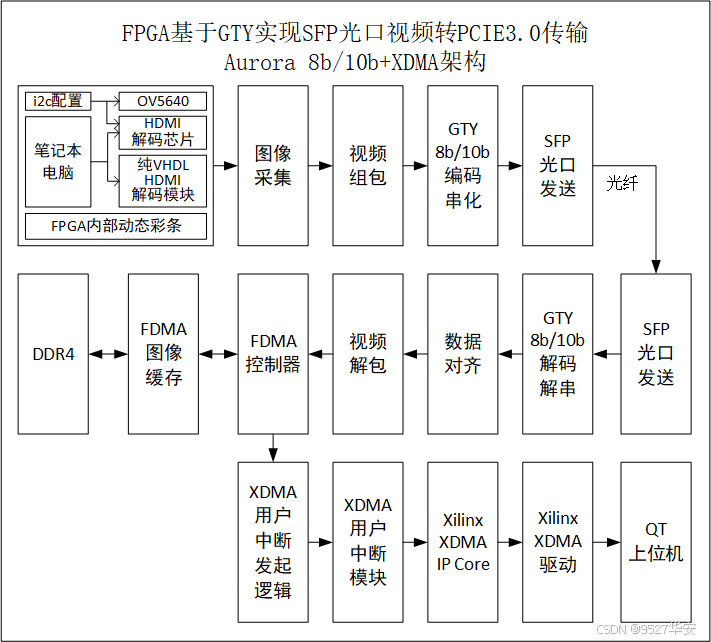

工程计划原理框图

工程计划原理框图如下：

输入Sensor之–>OV5640摄像头+动态彩条

输入Sensor是本工程的输入设备，其一为OV5640摄像头，别的本博主在工程中还计划了动态彩条模块，彩条由FPGA内部逻辑产生，且是动态移动的，完全可模仿Sensor，输入源选择Sensor照旧彩条，通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出OV5640摄像头采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
OV5640摄像头必要i2c初始化配置，本计划配置为1280x720@30Hz分辨率，本计划提供纯verilog代码实现的i2c模块实现配置功能；别的，OV5640摄像头还必要图像采集模块实现两个时钟输出一个RGB565的视频转换为一个时钟输出一个RGB888视频，本计划提供纯verilog代码实现的图像采集模块实现配置功能；动态彩条则由FPGA内部逻辑实现，由纯verilog代码编写；将OV5640摄像头配置采集和动态彩条举行代码封装，形成helai_OVsensor.v的顶层模块，整个模块代码架构如下：

输入视频之–>ADV7611芯片解码HDMI+动态彩条

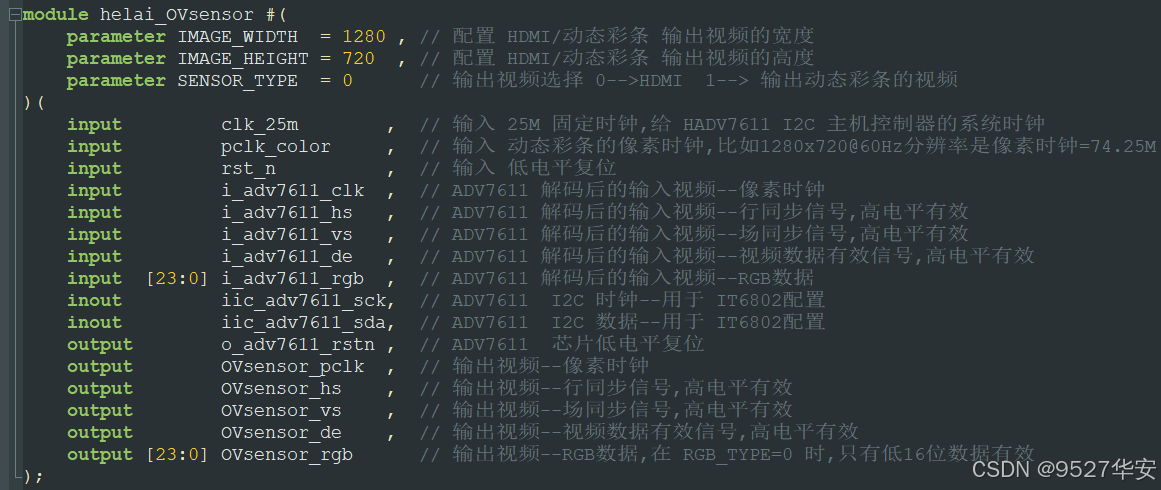

输入视频源有两种，分别对应开发者手里有没有摄像头的环境，一种是使用板载的HDMI视频输入接口；假如你的手里没有HDMI输入口，则可使用FPGA内部逻辑生成的动态彩条模仿摄像头视频；视频源的选择通过代码顶层的parameter参数配置，默认使用HDMI视频输入接口视频源；HDMI解码方案为ADV7611芯片，使用纯verilog实现的i2c模块对ADV7611芯片做初始化配置，输出分辨率配置为1920x1080@60Hz；模块顶层接口如下：

parameter SENSOR_TYPE = 0；输出ADV7611解码的HDMI视频
parameter SENSOR_TYPE = 1；输出动态彩条的视频
ADV7611芯片配置采集代码如下：

视频数据组包

由于视频必要在GTY 中通过aurora 8b/10b协议收发，以是数据必须举行组包，以适应aurora 8b/10b协议标准；视频数据组包模块代码位置如下：

起首，我们将16bit的视频存入FIFO中，存满一行时就从FIFO读出送入GTY发送；在此之前，必要对一帧视频举行编号，也叫作指令，GTY组包时根据固定的指令举行数据发送，GTY解包时根据固定的指令恢复视频的场同步信号和视频有效信号；当一帧视频的场同步信号上升沿到来时，发送一帧视频开始指令 0，当一帧视频的场同步信号降落沿到来时，发送一帧视频开始指令 1，视频消隐期间发送无效数据 0 和无效数据 1，当视频有效信号到来时将每一行视频举行编号，先发送一行视频开始指令，在发送当前的视频行号，当一行视频发送完成后再发送一行视频结束指令，一帧视频发送完成后，先发送一帧视频结束指令 0，再发送一帧视频结束指令 1；至此，一帧视频则发送完成，这个模块不太好理解，以是我在代码里举行了详细的中文注释，必要留意的是，为了防止中文注释的乱序表现，请用notepad++编辑器打开代码；指令界说如下：

留意！！！指令可以任意更改，但最低字节必须为bc；
基于GTY高速接口的视频传输架构

本计划使用GTY高速接口传输视频，使用8b/10b编解码协议，搭建基于GTY高速接口的视频传输架构，包罗视频数据组包模块、GTY IP核配置调用、接收数据对齐模块、视频数据解包模块等部门，总体代码架构如下：

基于GTY高速接口的视频传输架构顶层接口核参数配置如下：

本计划共例化了2路GTY，以是2路GTY的收发回环方式也做了灵活的参数化配置，假如你只必要1路GT，则可删除另一起，假如你想例化更多路GT，则可根据上述计划方法扩展，十分方便；
GTY IP 简介

关于GTY介绍最详细的肯定是Xilinx官方的《ug578-ultrascale-gty-transceivers》，我们以此来解读：《ug578-ultrascale-gty-transceivers》的PDF文档我已放在了资料包里；我用到的开发板FPGA型号为Kirtex7-UltraScale±xcku5p-ffvb676-1-i；带有16路GTY资源，其中2路连接到了板载2个SFP光口，每通道的收发速度为 500 Mb/s 到 32.75 Gb/s 之间。GTY收发器支持差别的串行传输接口或协议，比如8b/10b编解码、PCIE /2.0/3.0 接口、万兆网 XUAI 接口、OC-48、串行 RapidIO 接口、 SATA(Serial ATA) 接口、数字分量串行接口(SDI)等等；
GTY 根本结构

GTY 根本结构如下：

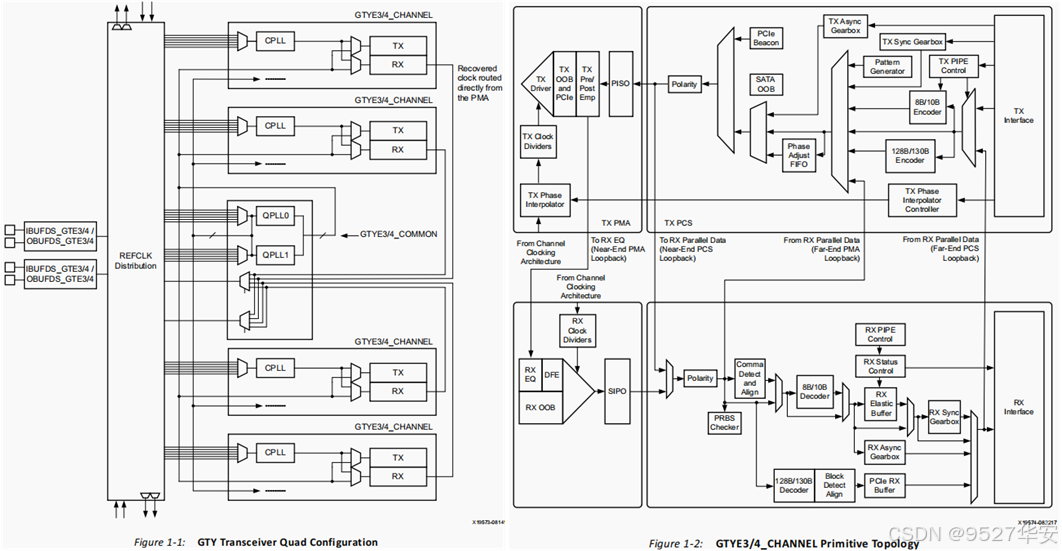

Xilinx 以 Quad 来对串行高速收发器举行分组，四个串行高速收发器和一个 COMMOM（QPLL）组成一个 Quad，每一个串行高速收发器称为一个 Channel(通道），下图为GTY收发器在Kintex7 UltraScale+ FPGA 芯片中的表示图：《ug578-ultrascale-gty-transceivers》第17页；
在 Ultrascale+架构系列的 FPGA 中，GTY 高速收发器通常使用 Quad 来分别，一个 Quad 由四个GTHE4_CHANNEL 原语和一个 GTHE4_COMMON 原语组成。每个GTHE4_COMMON 中包含两个 LC-tank pll(QPLL0 和 QPLL1)。只有在应用步调中使用 QPLL 时，才必要实例化 GTHE4_COMMON。每个 GTHE4_CHANNEL 由一个 channel PLL（CPLL）、一个 transmitter,和一个 receiver 组成。一个参考时钟可以直接连接到一个 GTHE4_CHANNEL 原语，而不必要实例化 GTHE4_COMMON；
GTY 收发器的发送端和接收端功能是相互独立，都是由 Physical Media Attachment（物理媒介适配层 PMA）和Physical Coding Sublayer（物理编码子层 PCS）组成。PMA 内部集成了串并转换(PISO)、预加重、接收均衡、时钟发生器和时钟恢复等；PCS 内部集成了 8b/10b 编解码、弹性缓冲区、通道绑定和时钟修正等，每个 GTHE4_CHANNEL源语的逻辑电路见《ug578-ultrascale-gty-transceivers》第17页；
GTY 的参考时钟

UltraScale+ 器件中的 GTY 收发器提供了差别的参考时钟输入选项。参考时钟选择架构支持 QPLL0、QLPLL1 和CPLL。从架构上讲，每个 Quad 包含四个 GTHE4_CHANNEL 原语，一个 GTHE4_COMMON 原语，两个专用的外部参考时钟引脚对，以及专用的参考时钟路由。假如使用到了高性能 QPLL，则必须实例化 GTHE4_COMMON，如下面 GTHE4_COMMON 时钟多路复用器结构的详细视图所示，(《ug578-ultrascale-gty-transceivers》第31页)在一个 Quad 中有 6 个参考时钟引脚对，两个本地参考时钟引脚对：GTREFCLK0或GTREFCLK1，两个参考时钟引脚对来自上面的两个Quads：GTSOUTHREFCLK0或 GTSOUTHREFCLK1，两个参考时钟引脚对来自下面的两个 Quads： GTNORTHREFCLK0 或GTNORTHREFCLK1。

GTY 发送和接收处理流程

起首用户逻辑数据经过 8B/10B 编码后，进入一个发送缓存区（Phase Adjust FIFO），该缓冲区主要是 PMA 子层和 PCS 子层两个时钟域的时钟隔离，解决两者时钟速率匹配和相位差异的问题，末了经过高速 Serdes 举行并串转换(PISO)，有须要的话，可以举行预加重(TX Pre-emphasis)、后加重。值得一提的是，假如在 PCB 计划时不慎将 TXP 和 TXN 差分引脚交叉连接，则可以通过极性控制(Polarity)来补充这个计划错误。接收端和发送端过程相反，相似点较多，这里就不赘述了，必要留意的是 RX 接收端的弹性缓冲区，其具偶然钟纠正和通道绑定功能。这里的每一个功能点都可以写一篇论文甚至是一本书，以是这里只必要知道个概念即可，在具体的项目中回具体用到，照旧那句话：对于初次使用或者想快速使用者而言，更多的精神应该关注IP核的调用和使用。
GTY 发送接口

《ug578-ultrascale-gty-transceivers》的第101到182页详细介绍了发送处理流程，其中大部门内容对于用户而言可以不去穷究，由于手册讲的根本都是他本身的计划思想，留给用户可操纵的接口并不多，基于此思绪，我们重点讲讲GTY 例化时留给用户的发送部门必要用到的接口；用户只必要关心发送接口的时钟和数据即可，以例化2路GTY为例，经本博主优化，用户只必要关心如下GTY发送接口即可快速使用GTY；

GTY 接收接口

《ug578-ultrascale-gty-transceivers》的第183到321页详细介绍了发送处理流程，其中大部门内容对于用户而言可以不去穷究，由于手册讲的根本都是他本身的计划思想，留给用户可操纵的接口并不多，基于此思绪，我们重点讲讲GTY例化时留给用户的发送部门必要用到的接口；用户只必要关心接收接口的时钟和数据即可，以例化2路GTY为例，经本博主优化，用户只必要关心如下GTY接收接口即可快速使用GTY；

GTY IP核调用和使用

GTY IP核配置调用在工程种位置如下：

GTY IP核调用和使用很简朴，通过vivado的UI界面即可完成，如下：

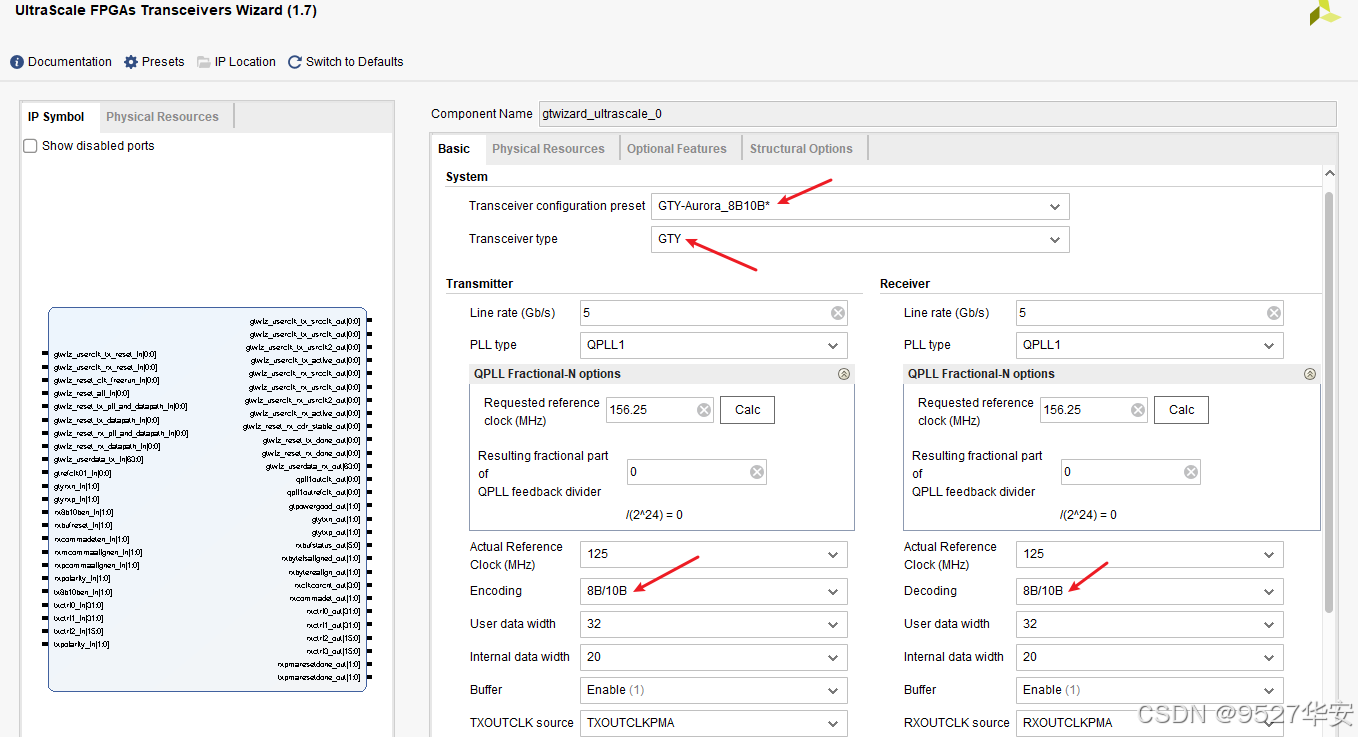

GTY根本配置如下：板载差分晶振125M，线速率配置为5G，协议类型被指为aurora 8b/10b；如下：

相较于Xilinx 7系列FPGA的GT高速接口，UltraScale+系列FPGA在物理约束页也有较大改进，已不必要用户再去检察官方数据手册找到原理图所在的FPGA内部位置，而是直接给出了详细PIN脚，只要在这里选对了位置，GT高速接口的时钟和数据引脚在XDC中已不再必要约束，如下：

别的，有别于Xilinx 7系列FPGA的GT高速接口；UltraScale+系列FPGA的GT高速接口在控制引脚方面更加细节，用户可以选择具体哪些控制引脚被使用，当然，这必要开发职员对SERDES技术有较高的认知，在此底子上，可使我们的计划更加便捷，对于8B/10编解码协议而言，开发者可能只需关注并使用极性反转控制，假如必要动态变速，可能还必要使用DRP接口，别的功能性接口其实不必太过关注；如下：

接收数据对齐模块

由于GT资源的aurora 8b/10b数据收发自然有着数据错位的环境，以是必要对接受到的解码数据举行数据对齐处理，数据对齐模块代码位置如下：

我界说的 K 码控制字符格式为：XX_XX_XX_BC，以是用一个rx_ctrl 指示数据是否为 K 码 的 COM 符号；
rx_ctrl = 4’b0000 表示 4 字节的数据没有 COM 码；
rx_ctrl = 4’b0001 表示 4 字节的数据中[ 7: 0] 为 COM 码；
rx_ctrl = 4’b0010 表示 4 字节的数据中[15: 8] 为 COM 码；
rx_ctrl = 4’b0100 表示 4 字节的数据中[23:16] 为 COM 码；
rx_ctrl = 4’b1000 表示 4 字节的数据中[31:24] 为 COM 码；
基于此，当接收到有K码时就对数据举行对齐处理，也就是将数据打一拍，和新进来的数据举行错位组合，这是FPGA的底子操纵，这里不再赘述；数据对齐模块顶层接口如下：

视频数据解包

数据解包是数据组包的逆过程，代码位置如下：

GTY解包时根据固定的指令恢复视频的场同步信号和视频有效信号；这些信号是作为后面图像缓存的重要信号；由于数据解包是数据组包的逆过程，以是这里不再过多赘述，视频数据解包模块顶层接口如下：

FDMA图像缓存

FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR中再读出送后续模块，目标是实现视频同步输出，实现输入视频到输出视频的跨时钟域问题，更好的呈现表现效果；由于调用了Xilinx官方的MIG作为DDR控制器，以是FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR中写入M个像素，写N次即可完成1帧图像的缓存，读视频与之一样；同时调用两个FIFO实现输入输出视频的跨时钟域处理，使得用户可以AXI4内部代码，以简朴地像使用FIFO那样操纵AXI总线，从而达到读写DDR的目标，进而实现视频缓存；本计划图像缓存方式为4帧缓存；FDMA控制器IP配置如下：

FDMA图像缓存架构在Block Design中如下：

XDMA配置及使用

根据Xilinx官方手册，XDMA框图如下：

由图可知，XDMA封装了Integrated Block for PCI Express IP，不仅完成了事件层的组包解包，还添加了完整的 DMA 引擎；
XDMA 一样平常环境下使用AXI4 接口，AXI4 接口可以加入到系统总线互联，实用于大数据量异步传输，而且通常环境下使用 XDMA 都会使用到 BRAM 或 DDR 内存；AXI4-Stream 接口实用于低耽误数据流传输。XDMA 允许在主机内存和 DMA 子系统之间移动数据。它通过对包含有关要传输的数据的源、目标和数量的信息的“形貌符”举行操纵来实现此目标。这些直接内存传输既可以用于主机到卡（Host to Card，H2C）的传输，也可以用与卡到主机（Card to Host，C2H）的传输。可以将 DMA 配置为由所有通道共享一个 AXI4 Master 接口，或者为每个启用的通道提供一个 AXI4-Stream 接口。内存传输是基于每个通道的形貌符链接列表指定的，DMA 从主机内存和进程中获取这些链接列表。诸如形貌符完成和错误之类的事件通过中断来发出信号。XDMA 还提供多达 16 条用户中断线，这些中断线会向主机生成中断。本计划必要配置为中断模式；如下图：

本计划XDMA线速率配置为8GT/s，这是PCIE3.0标准，如下：

XDMA详情参考《AXI Bridge for PCI Express Gen3 Subsystem Product Guide（PG194）》；XDMA在Block Design中如下：

XDMA中断模块

XDMA中断模块和XDMA IP共同使用，XDMA中断模块主要实行两个任务，一是获取XDMA的状态，输出用户中断使能信号，以指示用户此时可以发起中断，该任务通过AXI_Lite接口与XDMA连接，其从机地点受PC端软件控制；二是转发用户中断给XDMA，当用户侧检测到XDMA处于可接受中断状态时，用户逻辑可以发起中断，XDMA中断模块将此中断转发给XDMA IP；将模块直接拖入Block Design中，表现如下：

用户中断发起逻辑

每当FDMA缓存一帧视频完毕，就关照用户中断发起逻辑发起一次用户中断操纵，中断号几位当前缓存视频帧的帧号；用户中断通过中断模块发送给XDMA；XDMA收到用户中断后关照QT上位机发起一次XDMA读数据操纵，该过程同样由中断模块转发，XDMA再从DDR3中读取当前一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并表现当前采集的视频；焦点代码如下：

Windows版本XDMA驱动安装

提供Windows和Linux系统驱动，本章节介绍Windows下XDMA驱动安装；

Windows下驱动安装步骤如下：友情提示，Windows下驱动秩序安装一次即可；
第一步：使系统禁用签名并进入测试模式，方法如下：

也可百度其他方法实现上述目标，完成后电脑屏幕右下角应有如下表现：

第二步：定位到驱动目次下，提供Windows7和Windows10两个版本驱动，由于我的电脑选择Windows10，如下：

单击鼠标右键安装即可，如下：

第三步：下载FPGA工程bit到FPGA开发板，然后重启电脑，打开我的电脑–>管理–>设备管理器，应看到如下设备：

Linux版本XDMA驱动安装

提供Windows和Linux系统驱动，本章节介绍Linux下XDMA驱动安装；

Linux下驱动安装步骤如下：友情提示，Linux下，每次下载FPGA bit后都必要重启电脑才能安装驱动；
进入到Linux驱动目次下，一次实行以下两条指令即可安装，如下：
• 驱动编译终端指令：make -j8
•驱动安装终端指令：sudo insmod xdma.ko

QT上位机

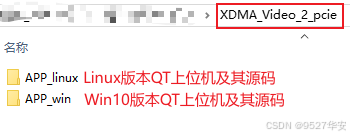

提供Linux和Win10版本的QT上位机，位置如下：

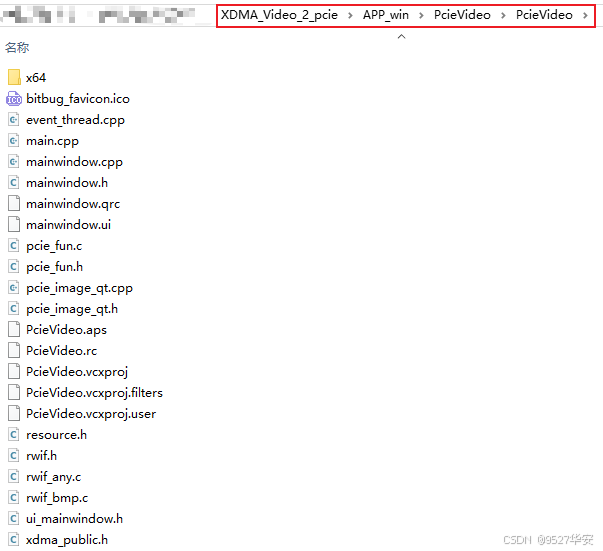

以Win10版本为例，源码位置如下：

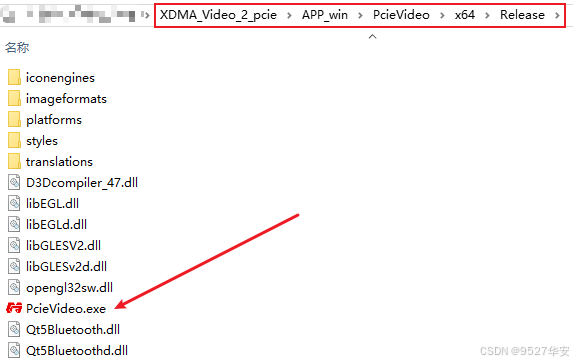

以Win10版本下，可以点击已经编译好的QT软件直接运行，位置如下：

Linux下必须先安装QT软件，然后打开QT工程才能运行，如下：

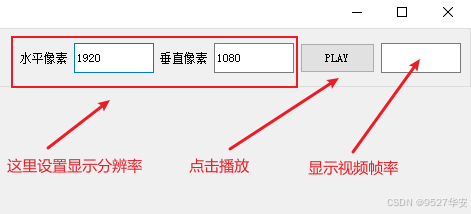

QT上位机运行效果如下：

工程源码架构

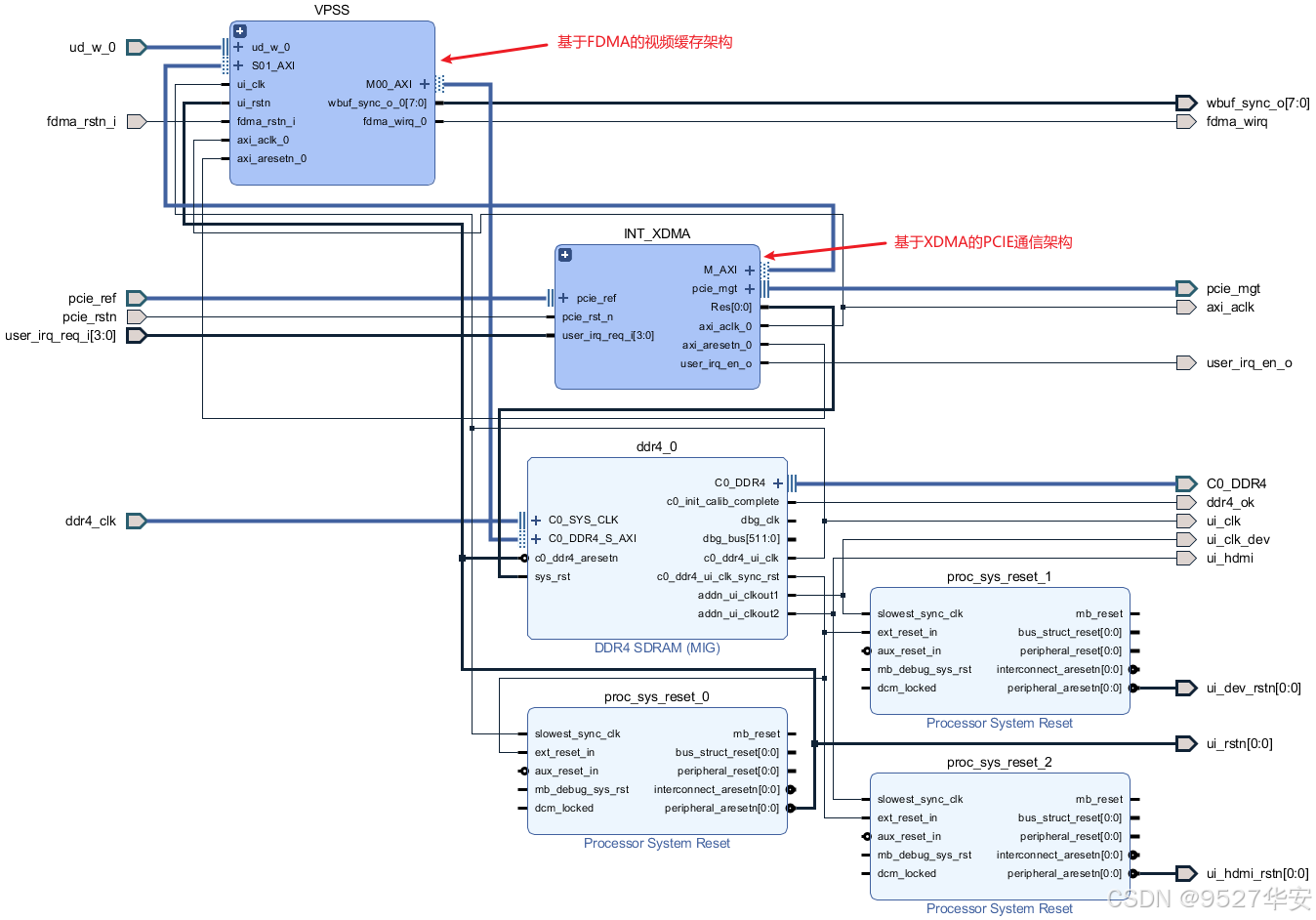

提供2套工程源码，以工程源码1为例，工程Block Design计划如下：

提供2套工程源码，以工程源码1为例，综合后的工程源码架构如下：

Vivado工程留意事项

Vivado工程必要共同修改过的Xilinx官方XDMA驱动和QT上位机一起使用，以是Vivado工程必须做到以下几点：
1：XDMA中的AXI4_Lite基地点必须设为0x44A00000，这是XDMA驱动修改的规定，感兴趣的可以去看驱动源码，配置如下；

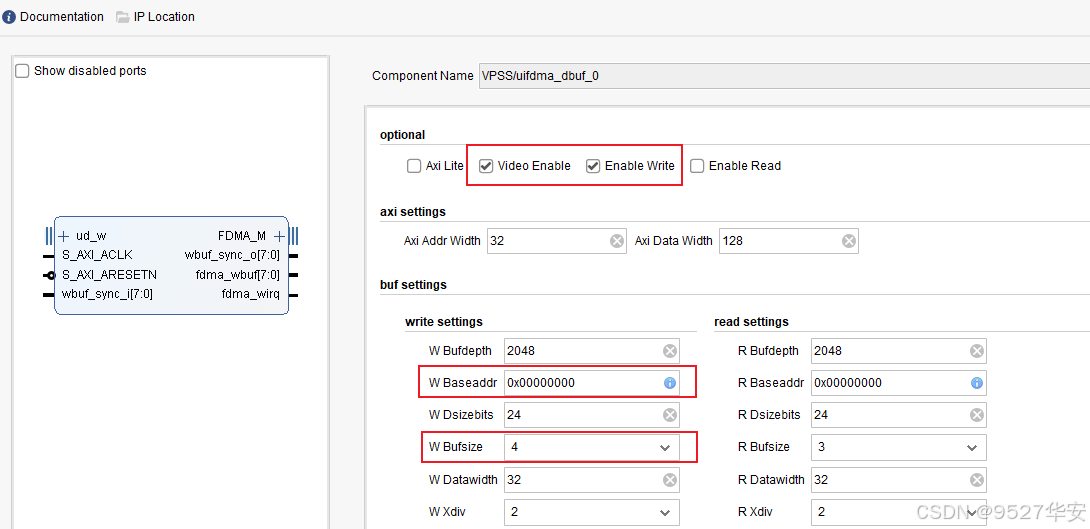

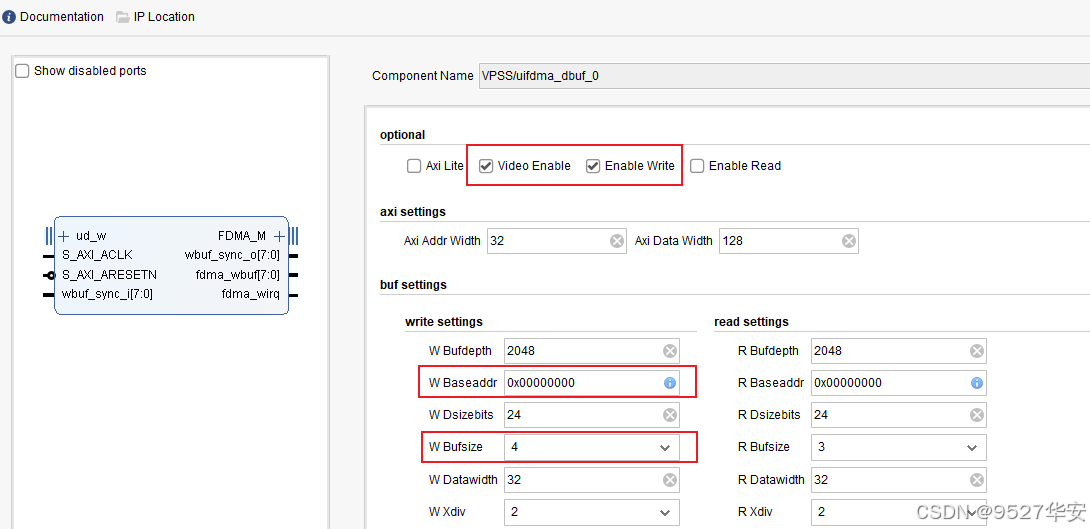

2：MIG的DDR基地点必须从0x00000000开始，这是QT上位机代码的规定，感兴趣的可以去看QT源码，配置如下；

PCIE上板调试留意事项

1：必须先安装本博提供的XDMA驱动，详情请参考第4章节的《XDMA驱动及其安装》，Windows版本驱动只需安装一次；
2：Windows版本下载FPGA工程bit后必要重启电脑，电脑才能识别到XDMA驱动；步调固化后也必要重启电脑；Linux版本每次载FPGA工程bit后都必要重启电脑，都必要安装XDMA驱动；
3：FPGA板卡插在主机上后一样平常不必要额外供电，假如你的板子元器件较多功耗较大，则必要额外供电，详情咨询开发板厂家，当然，找我买板子的客户可以直接问我；
4：PCIE调试必要电脑主机，但笔记本电脑理论上也可以外接出来PCIE，详情百度自行搜刮一下，电脑主机PCIE插槽不方便操纵时可以使用延长线接出来，某宝有卖；
4、vivado工程源码1详解–>KU5P，OV5640输入版本

开发板FPGA型号：Xilinx–Kintex UltraScale±-xcku5p-ffvb676-1-i；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；
输出：PCIE3.0，分辨率1280x720@60Hz；
回环光口类型：SFP光口；
高速接口类型：GTY，线速率5Gbps；
高速接口编解码协议：8b/10b编解码；
图像缓存方案：FDMA图像缓存+DDR4颗粒+3帧缓存；
PCIE底层方案：Xilinx XDMA，8GT/s单lane线速率；
PCIE接口详情：PCIE3.0版本，4 Lane，8GT/s单lane线速率；
实现功能：FPGA基于GTY实现SFP光口视频转PCIE3.0传输；
工程作用：此工程目标是让读者掌握FPGA基于GTY实现SFP光口视频转PCIE3.0传输的计划本领，以便能够移植和计划本身的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

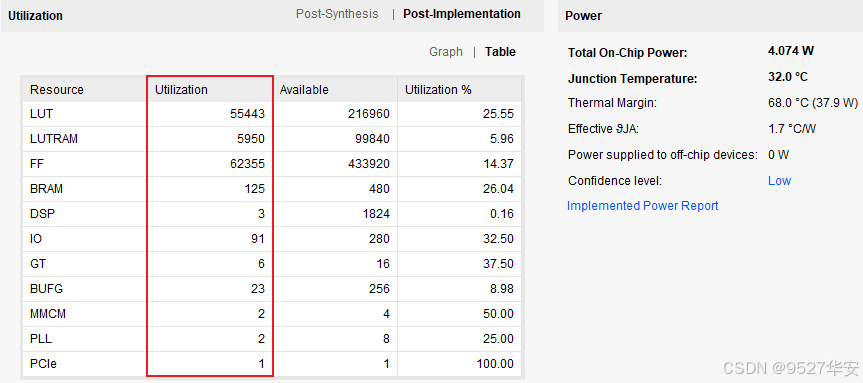

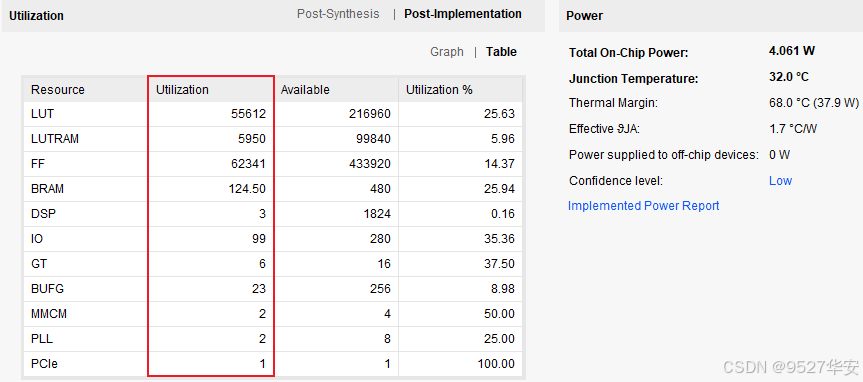

工程的资源斲丧和功耗如下：

5、vivado工程源码2详解–>KU5P，HDMI输入版本

开发板FPGA型号：Xilinx–Kintex UltraScale±-xcku5p-ffvb676-1-i；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，ADV7611解码方案，分辨率1920x1080@60Hz，笔记本电脑模仿输入源；
输出：PCIE3.0，分辨率1920x1080@60Hz；
回环光口类型：SFP光口；
高速接口类型：GTY，线速率5Gbps；
高速接口编解码协议：8b/10b编解码；
图像缓存方案：FDMA图像缓存+DDR4颗粒+3帧缓存；
PCIE底层方案：Xilinx XDMA，8GT/s单lane线速率；
PCIE接口详情：PCIE3.0版本，4 Lane，8GT/s单lane线速率；
实现功能：FPGA基于GTY实现SFP光口视频转PCIE3.0传输；
工程作用：此工程目标是让读者掌握FPGA基于GTY实现SFP光口视频转PCIE3.0传输的计划本领，以便能够移植和计划本身的项目；

6、工程移植说明

vivado版本不一致处理

1：假如你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：假如你的vivado版本低于本工程vivado版本，则必要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：假如你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时必要升级IP，操纵如下：

FPGA型号不一致处理

假如你的FPGA型号与我的不一致，则必要更改FPGA型号，操纵如下：

更改FPGA型号后还必要升级IP，升级IP的方法前面已经讲述了；
其他留意事项

1：由于每个板子的DDR不肯定完全一样，以是MIG IP必要根据你本身的原理图举行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你本身的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq必要在工程中添加zynq软核；
7、上板调试验证

预备工作

必要预备的器材如下：
笔记本电脑，没有则请使用FPGA内部生成的彩条；
FPGA开发板，没有开发板可以找本博提供；
SFP光模块和光纤；
我的开发板了连接如下：

视频GTY 8b/10b编解码转PCIE3.0传输效果演示

视频GTY 8b/10b编解码转PCIE3.0传输效果演示如下：

     HDMI-XDMA

8、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末了的V名片。

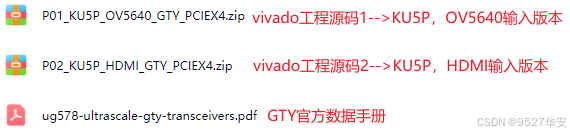

网盘资料如下：
