一.概要

RTC（Real-Time Clock）是一种用于追踪和记录现实时间的时钟体系。RTC模块提供了一个包罗日期（年/月/日）和时间（时/分/秒/亚秒）的日历功能。除亚秒用二进制码体现外，时间和日期都以BCD码的情势体现。RTC可以进行夏令时赔偿。RTC可以工作在省电模式下，并通过软件设置来智能唤醒。RTC支持外接更高精度的低频时钟，用以达到更高的日历精度。
本文先容了GD32 RTC实时时钟的基本概念，内部结构，以及用内部RTC进行时间计时的例程。
二.RTC基本特点

1.通过软件设置来实现夏令时赔偿
2.参考时钟检测功能：通过外接更高精度的低频率时钟源（50Hz或60Hz）来进步日历精度
3.数字校准功能：通过调整最小时间单位（最大可调精度0.95ppm）来进行日历校准
4.通过移位功能进行亚秒级调整
5.记录事件时间的时间戳功能
6.两个模式可设置的独立的侵入检测
7.可编程的日历和两个位域可屏蔽的闹钟
8.可屏蔽的中断源： 闹钟0和闹钟1，时间戳检测，侵入检测，自动唤醒事件
9.20个32位（共80字节）通用备份寄存器，可以或许在省电模式下保存数据。当有外部事件侵入时，备份寄存器将会复位
三.GD32单片机RTC内部结构图

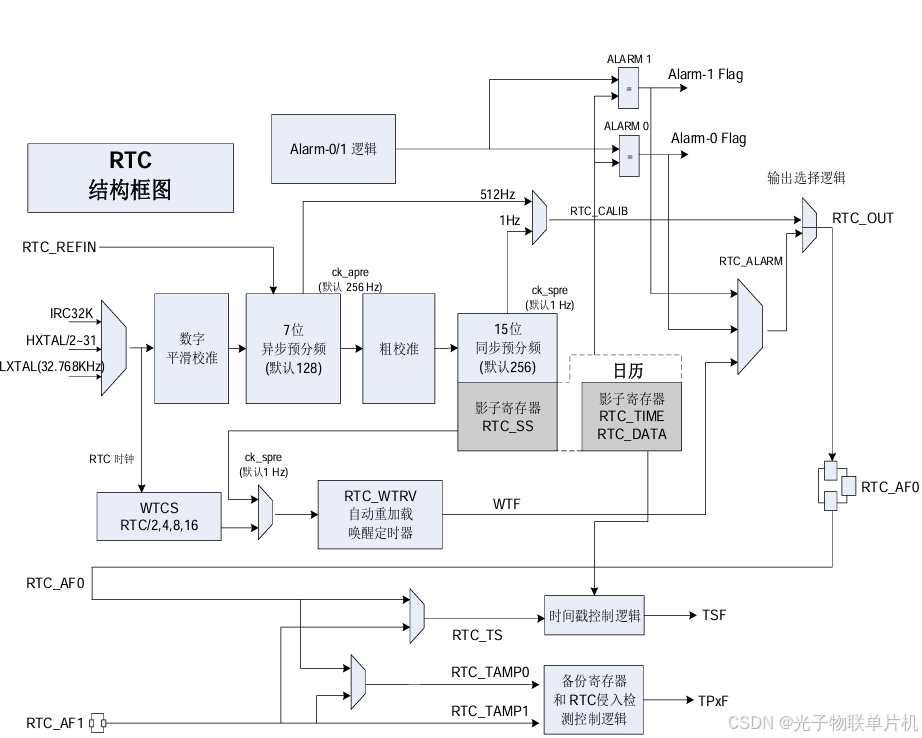

RTC内部结构图如下

RTC单位有三个可选的独立时钟源：LXTAL、IRC32K和HXTAL的2-31（由RCU_CFG寄存器设置）分频后的时钟。
ck_spre用于为日历寄存器提供时钟，每个时钟增长一秒。
异步预分频器（Asynchronous Prescaler）：将输入时钟分频为中间频率（如从32.768 kHz分频至1 kHz）。异步分频器紧张用来低落功率斲丧。
同步预分频器（Synchronous Prescaler）：进一步分频中间频率至1 Hz信号，驱动计数器。
可编程闹钟：通过比力器匹配计数器值，触发中断或唤醒事件。
四.设置一个RTC走秒例程

STLINK接GD32F407VET6开发板，STLINK接电脑USB口。

紧张代码

1. #define RTC_CLOCK_SOURCE_LXTAL //配置时钟源为外部32.768K晶振
3. /*!
4.     \brief    get current time and date
5.     \param[in]  none
6.     \param[out] rtc_initpara_struct: pointer to a rtc_parameter_struct structure which contains
7.                 parameters for initialization of the rtc peripheral
8.                 members of the structure and the member values are shown as below:
9.                   year: 0x0 - 0x99(BCD format)
10.                   month: RTC_JAN, RTC_FEB, RTC_MAR, RTC_APR, RTC_MAY, RTC_JUN,
11.                              RTC_JUL, RTC_AUG, RTC_SEP, RTC_OCT, RTC_NOV, RTC_DEC
12.                   date: 0x1 - 0x31(BCD format)
13.                   day_of_week: RTC_MONDAY, RTC_TUESDAY, RTC_WEDSDAY, RTC_THURSDAY
14.                                    RTC_FRIDAY, RTC_SATURDAY, RTC_SUNDAY
15.                   hour: 0x0 - 0x12(BCD format) or 0x0 - 0x23(BCD format) depending on the rtc_display_format chose
16.                   minute: 0x0 - 0x59(BCD format)
17.                   second: 0x0 - 0x59(BCD format)
18.                   factor_asyn: 0x0 - 0x7F
19.                   factor_syn: 0x0 - 0x7FFF
20.                   am_pm: RTC_AM, RTC_PM
21.                   display_format: RTC_24HOUR, RTC_12HOUR
22.     \retval     none
23. */
24. void rtc_current_time_get(rtc_parameter_struct* rtc_initpara_struct)
25. {
26.     uint32_t temp_tr = 0U, temp_dr = 0U, temp_pscr = 0U, temp_ctlr = 0U;
28.     temp_tr = (uint32_t)RTC_TIME;
29.     temp_dr = (uint32_t)RTC_DATE;
30.     temp_pscr = (uint32_t)RTC_PSC;
31.     temp_ctlr = (uint32_t)RTC_CTL;
32.
33.     /* get current time and construct rtc_parameter_struct structure */
34.     rtc_initpara_struct->year = (uint8_t)GET_DATE_YR(temp_dr);
35.     rtc_initpara_struct->month = (uint8_t)GET_DATE_MON(temp_dr);
36.     rtc_initpara_struct->date = (uint8_t)GET_DATE_DAY(temp_dr);
37.     rtc_initpara_struct->day_of_week = (uint8_t)GET_DATE_DOW(temp_dr);
38.     rtc_initpara_struct->hour = (uint8_t)GET_TIME_HR(temp_tr);
39.     rtc_initpara_struct->minute = (uint8_t)GET_TIME_MN(temp_tr);
40.     rtc_initpara_struct->second = (uint8_t)GET_TIME_SC(temp_tr);
41.     rtc_initpara_struct->factor_asyn = (uint16_t)GET_PSC_FACTOR_A(temp_pscr);
42.     rtc_initpara_struct->factor_syn = (uint16_t)GET_PSC_FACTOR_S(temp_pscr);
43.     rtc_initpara_struct->am_pm = (uint32_t)(temp_pscr & RTC_TIME_PM);
44.     rtc_initpara_struct->display_format = (uint32_t)(temp_ctlr & RTC_CTL_CS);
45. }
46. void rtc_show_time(void)
47. {
48.     rtc_current_time_get(&rtc_initpara);
49. }
50. //初始化时间设置
51. void rtc_setup(void)
52. {
53.     /* setup RTC time value */
54.     uint32_t tmp_hh = 0xFF, tmp_mm = 0xFF, tmp_ss = 0xFF;
56.     rtc_initpara.factor_asyn = prescaler_a;
57.     rtc_initpara.factor_syn = prescaler_s;
58.     rtc_initpara.year = 0x16;//设置初始化时间：年
59.     rtc_initpara.day_of_week = RTC_SATURDAY;
60.     rtc_initpara.month = RTC_APR;//设置初始化时间：月
61.     rtc_initpara.date = 0x30;//设置初始化时间：日
62.     rtc_initpara.display_format = RTC_24HOUR;
63.     rtc_initpara.am_pm = RTC_AM;
65.         rtc_initpara.hour = 00; //设置初始化时间：时
66.         rtc_initpara.minute = 00;//设置初始化时间：分
67.         rtc_initpara.second = 00;//设置初始化时间：秒
68.
69.     /* RTC current time configuration */
70.     if(ERROR == rtc_init(&rtc_initpara)){
71.     }else{
72.         rtc_show_time();
73.         RTC_BKP0 = BKP_VALUE;
74.     }
75. }
76. uint8_t aShowTime[16] = "hh:ms:ss";//定义时分秒
77. uint8_t aShowDate[16] = "dd-mm-yyyy";//定义年月日
78. int main(void)
79. {
82.          systick_config();//配置系统主频168M,外部8M晶振,配置在#define __SYSTEM_CLOCK_168M_PLL_8M_HXTAL        (uint32_t)(168000000)
83.          /* enable PMU clock */
84.          rcu_periph_clock_enable(RCU_PMU);
85.          /* enable the access of the RTC registers */
86.          pmu_backup_write_enable();
87.          rtc_pre_config();//配置RTC
88.         rtc_setup(); //设置时间2016年4月30日，0点0分0秒
89.
90.     while(1)
91.                 {
93.                 delay_1ms(500);//500ms等待
94.                 rtc_show_time();//读取时间
95.                 sprintf((char *)aShowTime, "%2x:%2x:%2x", rtc_initpara.hour, rtc_initpara.minute, rtc_initpara.second);
96.                 sprintf((char *)aShowDate, "%2x-%2x-%2x", rtc_initpara.month, rtc_initpara.date, 0x2000 + rtc_initpara.year);
98.          }
99. }

复制代码

实行结果

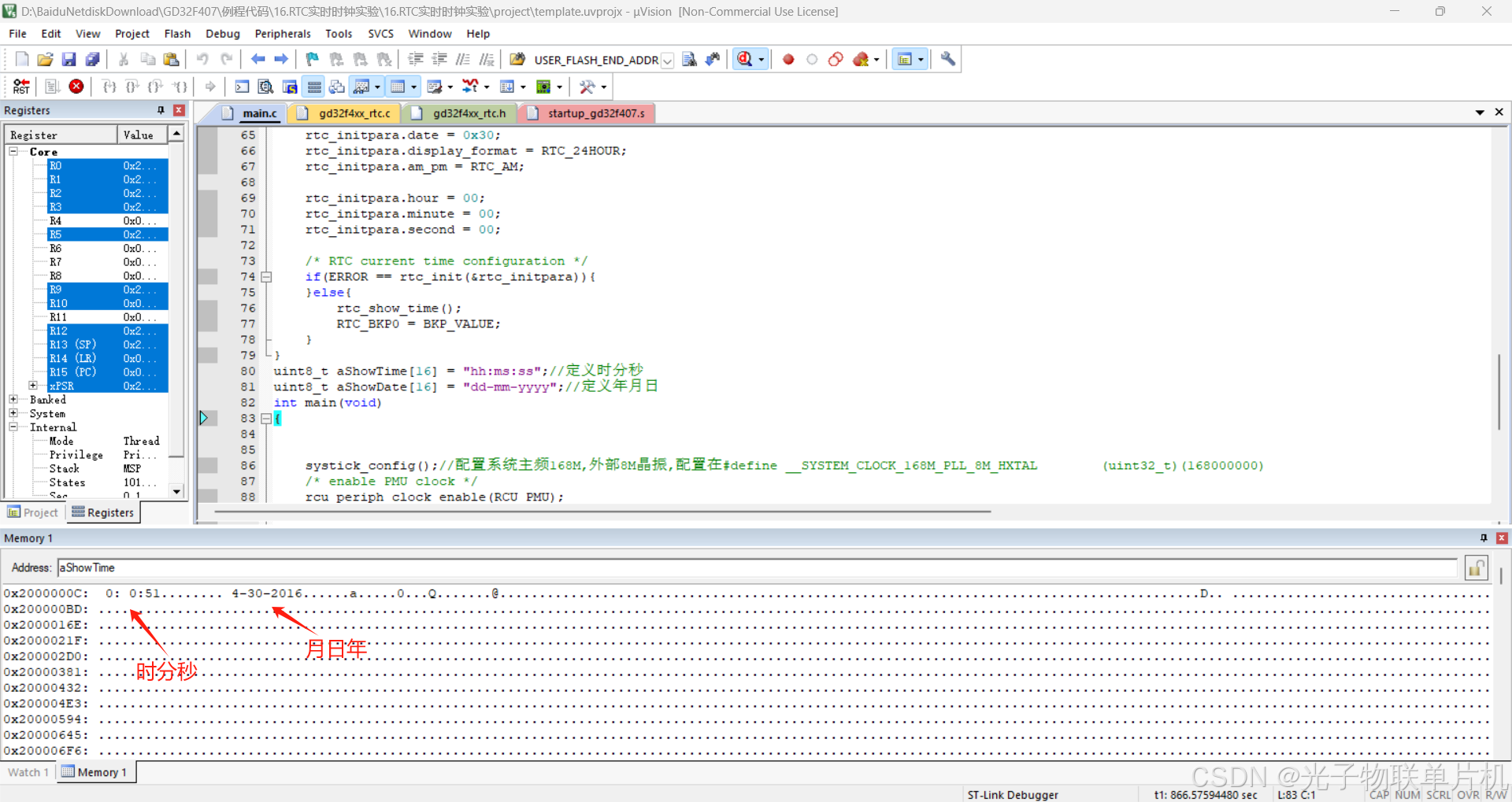

时分秒变量会走秒，如下图所示，把aShowTime数组放入Memory查看窗口。

五.工程源代码下载

源码下载链接如下：
CSDN
六.小结

RTC 可以为嵌入式体系提供精确的时间基准，用于各种定时任务和事件。RTC 可以用于智能家居装备中的时间控制，如智能门锁、智能照明等。
