引言
新能源汽车智能化与网联化的进程中，传统CAN总线已难以满足高带宽、低延迟的通信需求，车载以太网逐步成为新一代电子架构的核心骨干。本文基于工程实践，系统性剖析车载以太网的核心技术、协议栈、拓扑设计及工具链升级策略，助力开发者快速实现技术迁移。
随着智能驾驶、舱驾一体化和OTA升级的遍及，车载网络正面对信号爆炸、跨域交互、安全冗余三大核心挑衅。传统的CAN/LIN架构已无法支持，工程师需直面以下问题：
- 信号量级：从数百条CAN信号到数千条以太网服务接口，如何管理？
- 跨域通信：摄像头数据如何低延迟传输到座舱屏幕？
- 功能安全：如何确保刹车信号在复杂网络中不被阻塞？
一、车载网络TOP20核心概念科普

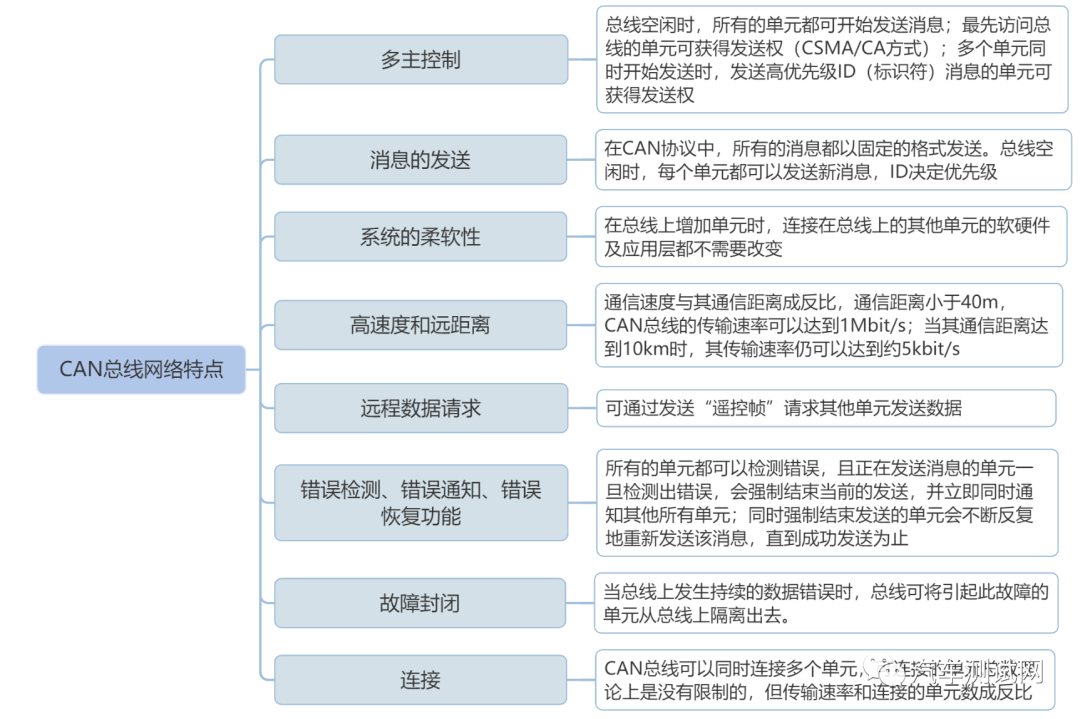

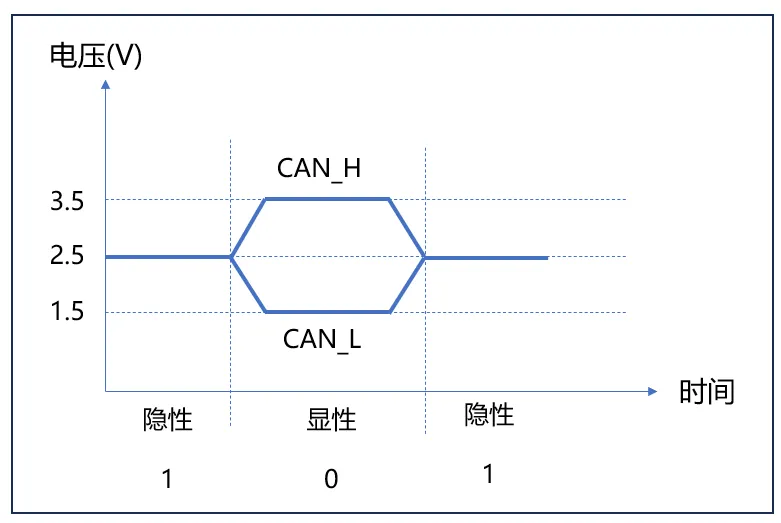

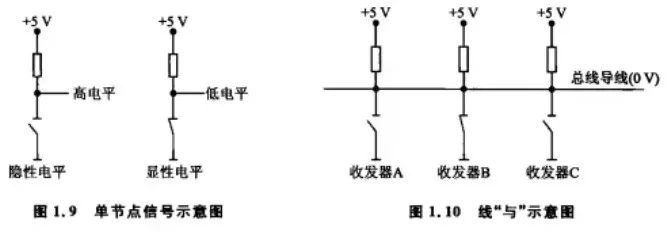

- CAN总线
- 界说：控制器局域网，接纳差分信号传输，速率最高1Mbps，适用于实时控制（如动力系统）。
- 形象比喻：如同“神经系统”，负责传递关键控制信号。

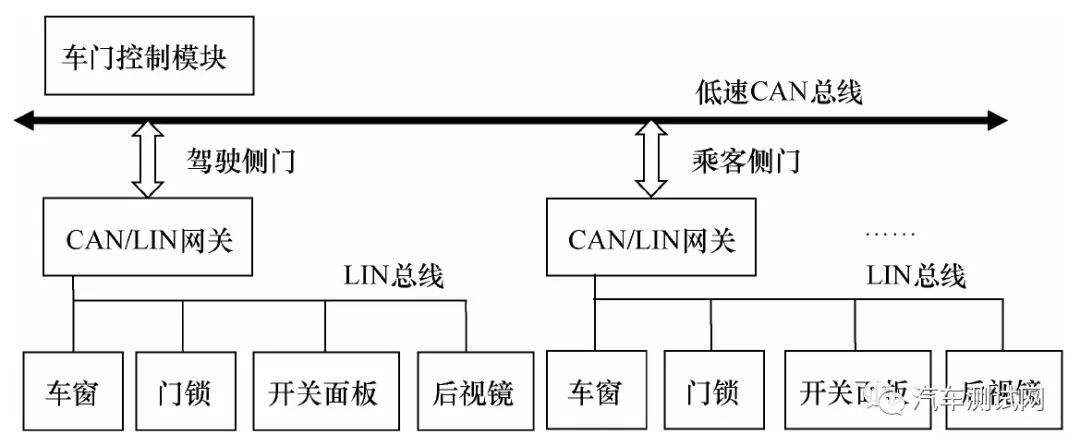

- LIN总线
- 界说：低速（20kbps）、低本钱总线，用于车门、座椅等非关键控制。
- 特点：单主多从结构，布线简单但可靠性低。

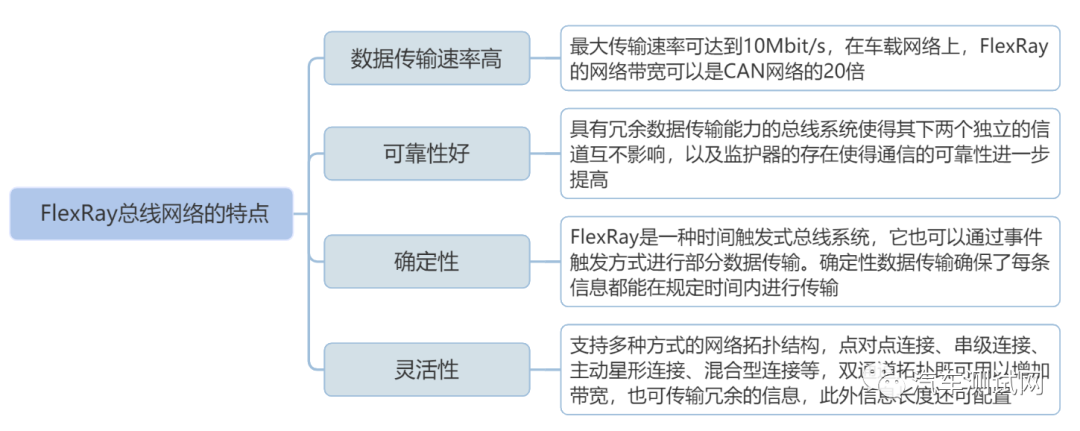

- FlexRay
- 界说：高速（10Mbps）、高容错总线，支持双通道冗余，适用于线控底盘。
- 局限：本钱高，渐渐被以太网替代。
- 车载以太网
- 界说：基于100BASE-T1/1000BASE-T1的单对双绞线技术，速率达1Gbps+，支持全双工通信。
- 优势：带宽高、重量轻、EMC抗干扰强。
- 总线型拓扑
- 结构：所有节点共享一条总线（如CAN）。
- 缺点：单点故障风险，带宽受限。
- 星型拓扑
- 结构：中央交换机连接各域控制器（如以太网骨干）。
- 优势：高带宽、故障隔离。
- 地区控制器架构
- 界说：将ECU按物理位置分组，通过地区控制器聚合信号，减少线束复杂度。
- 案例：特斯拉Model 3接纳此架构，线束减少50%。
- AUTOSAR
- 界说：汽车开放系统架构，标准化ECU软件接口，分CP（Classic Platform）和AP（Adaptive Platform）。
- CP：基于C语言，用于MCU（如车身控制）。
- AP：基于C++，支持SOA（面向服务架构），用于高性能SOC（如自动驾驶）。

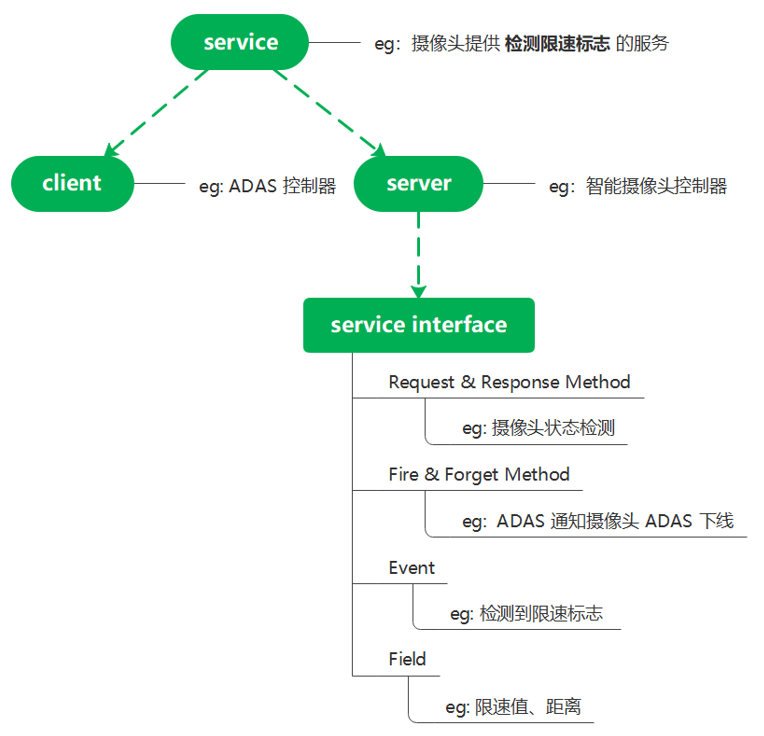

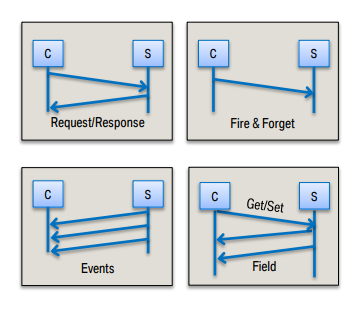

- SOME/IP
- 界说：面向服务的中心件协议，支持事件关照、远程过程调用（RPC），用于以太网服务通信。
- 应用场景：ADAS传感器数据发布、座舱服务交互。
- DoIP
- 界说：基于IP的诊断协议，支持UDS服务，用于OTA升级和ECU刷写。
- 优势：相比CAN诊断，带宽提升百倍。
- TSN（时间敏感网络）
- 核心协议：gPTP（时间同步）、AVTP（音视频传输）、802.1Qbv（流量调理）。
- 作用：确保自动驾驶传感器数据低延迟、确定性传输。
- MACsec
- 界说：基于MAC层的加密技术，保障车载以太网数据完整性及来源真实性。
- 应用：防止ECU通信被篡改（如刹车信号劫持）。
- 功能安全（ISO 26262）
- 要求：ASIL品级划分（A-D），车载网络需满足ASIL-B以上。
- 实现：冗余设计、故障注入测试。
- Wireshark
- 作用：抓包分析SOME/IP、DoIP报文，需安装专用插件。
- Vector CANoe
- 功能：支持肴杂总线（CAN+以太网）仿真，自动化测试协议交互。
二、车载以太网与CAN总线的本质差异
1. 物理层对比
特性CAN总线车载以太网线缆类型双绞线（CAN_H/CAN_L）单对非屏蔽双绞线（100Base-T1）速率最高1 Mbps100 Mbps~10 Gbps通信方式半双工（需仲裁）全双工（无辩论）拓扑结构总线型（共享带宽）星型/树型（交换机分配带宽）
2. 协议栈分层
- CAN协议栈：
- ┌──────────────┐
- │ 应用层 (J1939) │
- └──────────────┘
- │ 数据链路层 (CAN帧) │
- └──────────────┘
- │ 物理层 (双绞线) │
- └──────────────┘

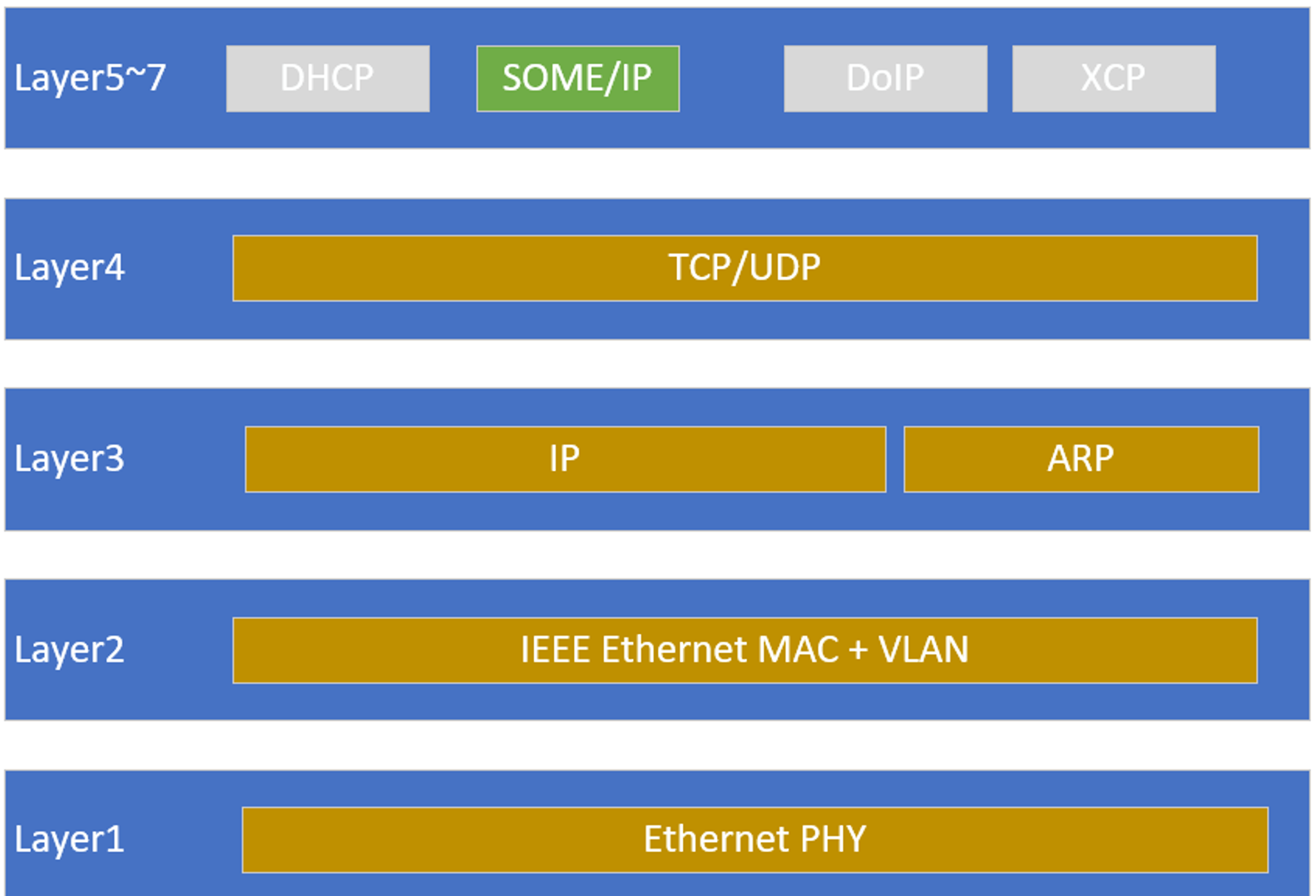

- 车载以太网协议栈：
- ┌──────────────────┐
- │ 应用层 (SOME/IP/DoIP) │
- ├──────────────────┤
- │ 传输层 (TCP/UDP) │
- ├──────────────────┤
- │ 网络层 (IPv4/IPv6) │
- ├──────────────────┤
- │ 数据链路层 (MAC/TSN) │
- ├──────────────────┤
- │ 物理层 (100Base-T1) │
- └──────────────────┘
场景协议可靠性设计工具支持实时控制CAN FD + TTCAN时间触发调理，避免总线仲裁辩论CANoe TTCAN插件跨域服务通信SOME/IP + DDSQoS策略（如重试、超时、优先级）RTI Connext DDS高带宽流媒体AVTP + TSN时间感知整形（IEEE 802.1Qbv）Spirent TestCenter诊断与OTADoIP + UDS多会话并行、断点续传Vector vFlash + ODX Studio 4.车载以太网与普通TCP/IP的工程差异
1. 协议栈优化
- 普通TCP/IP协议栈：
- 应用层 ─ HTTP/FTP
- 传输层 ─ TCP/UDP
- 网络层 ─ IP
- 链路层 ─ Ethernet MAC
- 车载以太网协议栈：
- 应用层 ─ SOME/IP/DoIP
- 传输层 ─ TCP/UDP + TSN扩展
- 网络层 ─ IP + 安全路由
- 链路层 ─ TSN MAC + 时间同步
车载以太网gPTP时间同步精度计算：
此中：
- Tmaster：主节点时间戳
- ϵclock：时钟漂移毛病（通常<100ns）
三、AUTOSAR协议栈：车载通信的标准化基石
1、AUTOSAR协议栈概述
AUTOSAR（AUTomotive Open System ARchitecture）是一种开放的汽车电子系统架构标准，旨在实现软硬件解耦、模块化开发及跨平台复用。其协议栈是AUTOSAR标准的核心组成部分，为车载网络通信提供标准化接口和功能实现。
核心目标
- 标准化通信接口：统一差异总线（CAN/LIN/以太网）的通信协议，低沉ECU开发复杂度。
- 支持多总线协同：通太过层设计实现CAN、LIN、FlexRay、车载以太网的肴杂通信。
- 功能安全与实时性：满足ISO 26262 ASIL品级要求，确保关键控制信号简直定性传输。
2、AUTOSAR协议栈分层架构
AUTOSAR协议栈遵照分层模型，从底层硬件驱动到上层应用服务逐级抽象：
- |------------------------------|
- | Application Layer | -- 用户自定义应用（如BMS控制逻辑）
- |------------------------------|
- | RTE (Runtime Env.) | -- 提供应用与底层通信的标准化接口
- |------------------------------|
- | Communication Stack | -- 协议栈核心，包含以下子模块：
- | |------------------------| |
- | | Service Layer | -- 诊断(UDS)、网络管理(NM)、通信管理(Com)
- | |------------------------| |
- | | Transport Layer | -- 协议数据单元（PDU）的路由与分片
- | |------------------------| |
- | | Network Layer | -- 网络协议（IP、SOME/IP、DoIP）
- | |------------------------| |
- | | Data Link Layer | -- 数据链路控制（CAN/LIN/Ethernet MAC）
- | |------------------------| |
- | | Driver Layer | -- 硬件驱动（CAN控制器、以太网PHY芯片）
- |------------------------------|
- | Microcontroller | -- 硬件层（MCU、通信控制器）
- |------------------------------|
3、核心模块详解
1. 通信管理模块（Communication Stack）
- PDU Router（协议数据单元路由）
- 功能：负责差异总线间PDU的转发与映射（如CAN信号 → 以太网SOME/IP服务）。
- 应用场景：中央网关将CAN帧转换为以太网报文时，PDU Router界说信号映射规则。
- Transport Layer（传输层）
- 协议支持：
- CAN Transport Layer：支持UDS over CAN的多帧传输（ISO 15765-2）。
- IP Transport Layer：支持TCP/UDP分片与重组（用于DoIP、SOME/IP）。
2. 服务层（Service Layer）
- 诊断服务（Diagnostic）
- 协议：UDS（Unified Diagnostic Services）基于CAN或DoIP（Diagnostic over IP）。
- 功能：故障码读取（DTC）、ECU刷写、参数设置。
- 工具链：Vector CANdela（界说诊断数据库CDD文件）。
- 网络管理（Network Management, NM）
- 功能：控制ECU的睡眠/叫醒状态，优化整车功耗。
- 模式：
- CAN NM：基于周期性网络管理报文（0x4xx系列ID）。
- Ethernet NM：基于AUTOSAR NM over IP（通过UDP广播）。
- 通信管理（Communication Manager, Com）
- 功能：管理信号发送周期、超时检测、信号组过滤。
- 设置方式：通过ARXML文件界说信号属性（如周期、初始值）。
3. 网络协议集成
- 车载以太网协议支持
- TCP/IP协议栈：基于AUTOSAR标准实现IPv4/IPv6、TCP、UDP。
- SOME/IP协议栈：
- 服务发现（SD）：动态注册与订阅服务（如ADAS传感器数据发布）。
- 序列化（Serialization）：将数据结构转换为二进制流（雷同DBC信号编码）。
- DoIP协议栈：支持ISO 13400标准，实现基于IP的诊断通信。
- 传统总线协议支持
- CAN协议栈：支持经典CAN/CAN FD，兼容J1939、ISO-TP。
- LIN协议栈：支持LIN 2.x协议，主节点调理表设置。
4、AUTOSAR协议栈在车载网络中的典型应用
1. 跨总线信号转发（CAN ↔ 以太网）
- 场景：BMS通过CAN发送电池数据 → 网关转换为SOME/IP服务 → 动力域控制器接收。
- 实现步骤：
- 信号界说：在ARXML中界说CAN信号（DBC兼容）与SOME/IP服务接口。
- 路由设置：使用PDU Router将CAN PDU映射到SOME/IP PDU。
- 序列化处理处罚：通过SOME/IP协议栈将信号值序列化为二进制负载。
2. 肴杂诊断（DoIP + UDS over CAN）
- 场景：通过以太网诊断域控制器（DoIP），同时通过CAN诊断电机控制器（UDS）。
- 实现方式：
- DoIP模块：处理处罚TCP连接、诊断会话管理（0x10服务）。
- CAN Transport Layer：拆分多帧UDS请求（如0x34服务刷写固件）。
3. 时间敏感网络（TSN）支持
- 协议集成：通过AUTOSAR Ethernet Stack扩展TSN协议（如gPTP、AVTP）。
- 设置示例：
- gPTP同步：在ARXML中设置时间同步域（Domain ID）与优先级。
- AVTP流预留：通过协议栈预留带宽，确保摄像头数据低延迟传输。
4、学习资源推荐
- 官方文档：
- AUTOSAR Classic Platform Specification（重点阅读Communication Stack章节）。
- AUTOSAR Ethernet Stack Specification。
- 实践工具：
- Vector免费版CANoe（支持基础AUTOSAR仿真）。
- Wireshark SOME/IP插件（分析以太网通信）。
- 行业案例：
- 特斯拉域控制器中的AUTOSAR应用（公开技术报告）。
- 博世/大陆的AUTOSAR协议栈白皮书。
四、AUTOSAR与车载以太网的结合优势
- 服务化架构（SOA）支持：通过SOME/IP实现松耦合服务交互（如ADAS感知数据订阅）。
- 高带宽利用：以太网协议栈支持大数据传输（如OTA升级包、摄像头原始数据）。
- 功能安全：协议栈内置安全机制（如CRC校验、冗余路由），满足ASIL-D要求。
1. 车载以太网中的AUTOSAR实践
- 协议栈集成：
- SOME/IP集成：AUTOSAR AP通过SOME/IP实现服务发现与RPC，支持ADAS多传感器协同。
- TSN支持：AUTOSAR AP适配gPTP协议，确保时间同步精度<1μs。
- 网关设计：
- 信号转换：AUTOSAR网关将CAN帧封装为SOME/IP服务，减少骨干网负载。
- 安全隔离：通过VLAN划分差异安全域（如动力控制与信息娱乐）。
2. 挑衅与趋势
- 性能瓶颈：AUTOSAR CP无法满足高算力需求，AP渐渐成为主流。
- 开源替代：ROS 2、DDS等中心件在自动驾驶领域与AUTOSAR竞争。

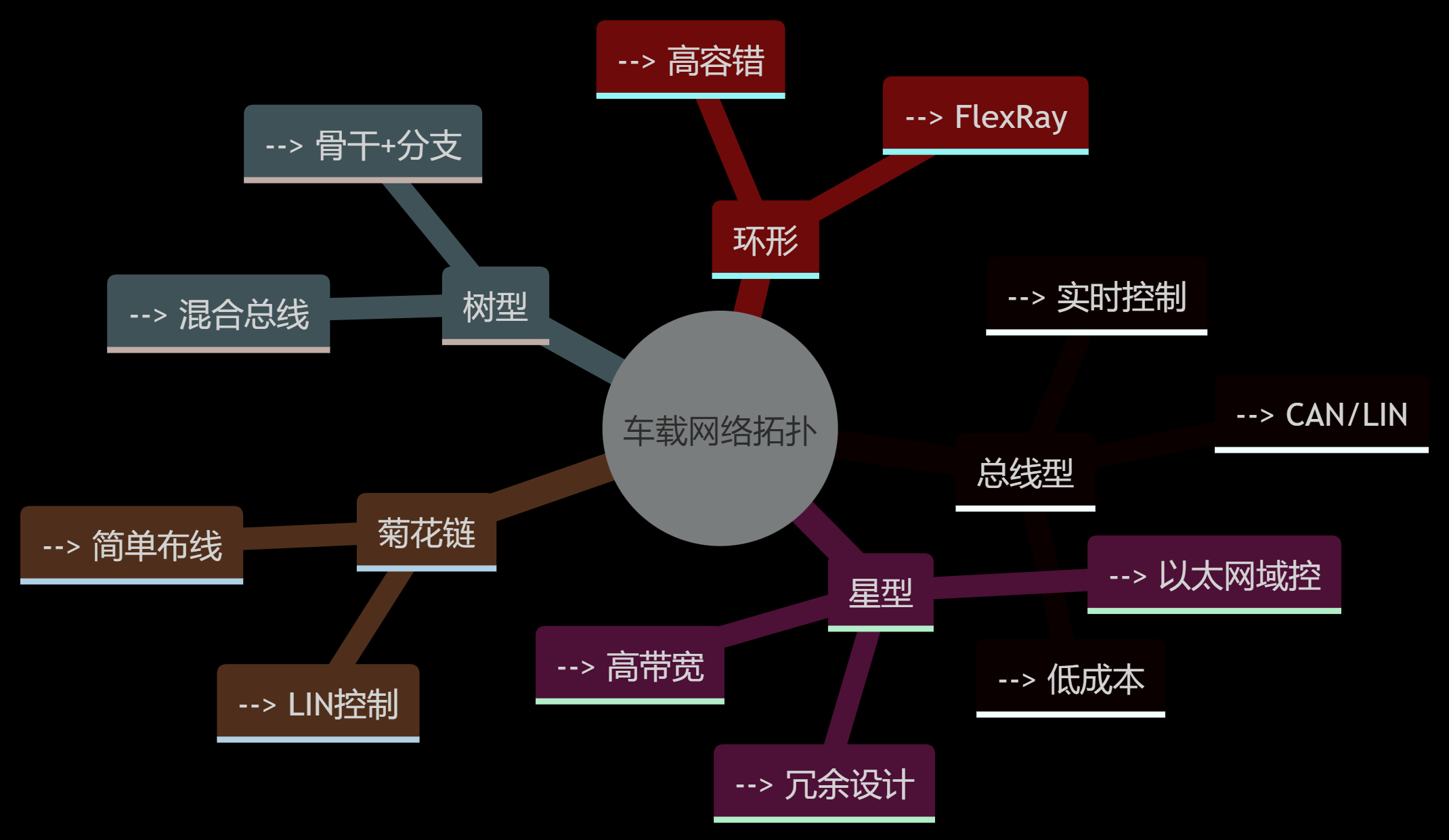

五、车载网络拓扑设计：经典与创新并存
1. 主流拓扑对比
拓扑类型结构示意图核心特点典型总线车载应用场景总线型ECU1—ECU2—ECU3- 所有节点共享一条总线
- 低本钱、易扩展
- 辩论需仲裁（如CAN的CSMA/CA）CAN、LIN车身控制、动力系统星型ECU1—[Hub]—ECU2- 中心节点（交换机/网关）集中管理
- 高可靠性（单点故障隔离）
- 布线复杂车载以太网域控制器互联（ADAS、座舱）树型ECU1—[Hub]—[SubHub]—ECU2- 分层扩展（骨干+分支）
- 带宽按需分配
- 故障排查复杂车载以太网、CAN FD中央网关+地区控制器架构菊花链ECU1→ECU2→ECU3- 节点串联，数据逐级传递
- 布线简单、延迟累积
- 单点故障导致链路停止LIN、FlexRay车门控制、座椅调治环形ECU1→ECU2→ECU3→ECU1- 冗余路径（双向环）
- 高容错性
- 协议复杂（需令牌管理）FlexRay、MOST高端车型的娱乐系统（已渐渐被以太网替代）网状ECU1↔ECU2↔ECU3- 多路径互联
- 高冗余、低延迟
- 本钱高、协议复杂无线通信（V2X）车联网（V2V、V2I）
2.未来趋势：地区架构与TSN

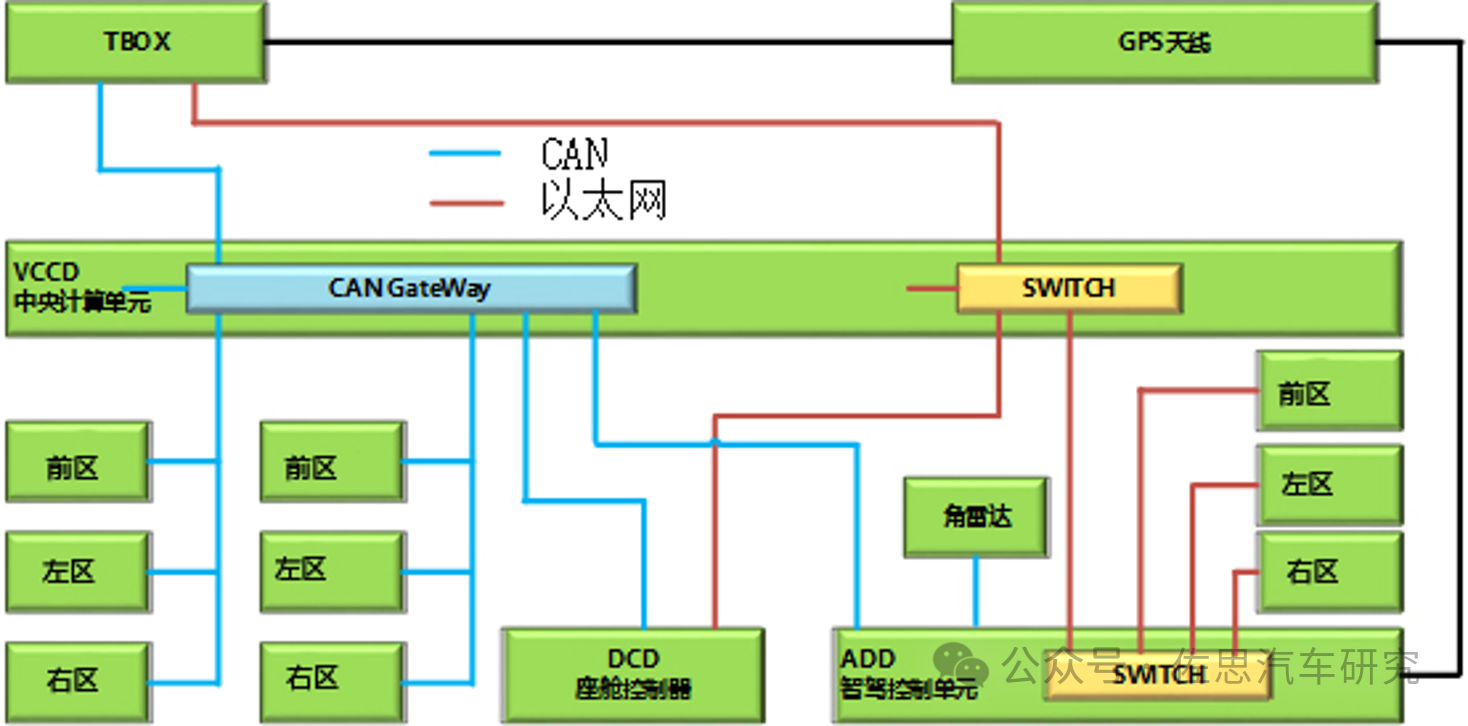

1.中央计算+地区控制（蔚来ES8方案）
- 传统架构（分布式ECU）：
- [ECU1]-[ECU2]-[ECU3]---（信号杂乱耦合）
- 现代架构（域集中+区域控制）：
- [中央计算单元]
- │
- ├─[智驾域]---（以太网骨干，TSN调度）
- ├─[座舱域]---（服务化接口，SOME/IP）
- └─[区域控制器]---（CAN/LIN聚合）
- │
- ├─[左车身]---（车门/灯光LIN子网）
- └─[右车身]---（座椅/空调CAN子网）
- [中央超算平台]
- │
- ├─[智能驾驶]---(10G以太网)
- ├─[智能座舱]---(TSN AVB)
- └─[区域网关]---(CAN FD Backbone)
- │
- ├─[前区域]---(激光雷达/摄像头)
- └─[后区域]---(底盘/动力)
- 信号聚合：地区控制器将CAN/LIN信号打包为以太网服务，减少骨干网负载。
- 故障隔离：单地区故障不影响全局（如右车身CAN短路，左车身仍可工作）。
量产案例：
- 特斯拉Model 3：通过地区控制器（Body Controller）整合车门、充电口等信号，线束减少50%。
- 蔚来ET7：中央网关+地区控制器实现毫秒级跨域信号转发。

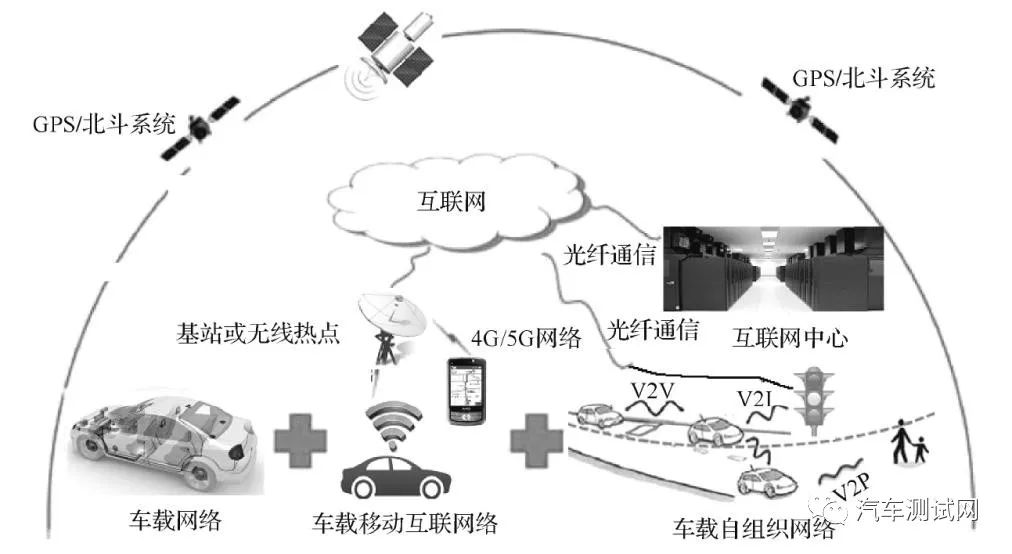

2. 无线通信：剪掉末了一根线
场景：
- V2X：通过5G C-V2X实现车路协同，减少本地感知依赖。
- 无线BMS：宁德时代CTP3.0技术，电池包内部无线通信。
3. TSN技术矩阵
协议功能延迟要求gPTP时间同步<1μsAVTP音视频流传输<2ms802.1Qbv时间感知调理微秒级
六、工具链升级：从CAN到以太网的实战指南
1. 硬件工具升级路径
功能需求传统CAN工具车载以太网工具物理层接口UNScanFD-200UTC1054 Pro（支持T1/CAN FD肴杂）协议分析CANalyzerWireshark + SOME/IP插件高精度时间同步-Keysight示波器 + gPTP同步模块 2. 软件工具链对比
- +---------------------+---------------------+-----------------------+
- | **功能** | **CAN工具** | **以太网工具** |
- +---------------------+---------------------+-----------------------+
- | 协议仿真 | CANoe (CAPL) | CANoe Ethernet Option|
- | 诊断刷写 | vFlash (CAN) | INCA (DoIP) |
- | 自动化测试 | CANoe Test Module | Python + SOME/IP Lib |
- +---------------------+---------------------+-----------------------+
- 设计工具：
- Vector DaVinci：设置ARXML文件，界说通信矩阵、服务接口。
- ETAS ISOLAR：AUTOSAR架构设计与代码生成。
- 测试工具：
- Vector CANoe：仿真肴杂总线通信，验证协议栈交互逻辑。
- Trace32：调试AUTOSAR协议栈底层驱动（如以太网MAC驱动）。
七、总结与学习资源
1. 核心 结论
- 技术迁移：优先升级肴杂总线硬件（如TC1054 Pro），逐步适配AUTOSAR协议栈。
- 测试重点：TSN实时性、EMC抗干扰、跨总线信号同等性。
- 未来布局：地区架构+TSN是智能驾驶的核心通信底座。
2. 推荐资源
- 书籍：《AUTOSAR规范解读》《车载以太网权势巨子指南》
- 工具：Vector CANoe（以太网插件）、Wireshark SOME/IP剖析器
- 社区：AUTOSAR官网、OPEN Alliance技术白皮书
立即行动：从升级肴杂总线分析仪（如同星TC1054 Pro）开始，迈出征服复杂网络的第一步！
