本文先容RISC-V架构海思Hi3861开发板，通过Linux开发情况运行OpenHarmony轻量化体系，下载测试网络例程的过程与步调。
OpenHarmony操纵体系分类
- 轻量体系（mini system）
面向MCU类处理器例如Arm Cortex-M、RISC-V 32位的装备，硬件资源极其有限，支持的装备最小内存为128KiB，可以提供多种轻量级网络协议，轻量级的图形框架，以及丰富的IOT总线读写部件等。可支持的产物如智能家居领域的连接类模组、传感器装备、穿着类装备等。
- 小型体系（small system）
面向应用处理器例如Arm Cortex-A的装备，支持的装备最小内存为1MiB，可以提供更高的安全能力、尺度的图形框架、视频编解码的多媒体能力。可支持的产物如智能家居领域的IP Camera、电子猫眼、路由器以及智慧出行领域的行车记录仪等。
- 尺度体系（standard system）
面向应用处理器例如Arm Cortex-A的装备，支持的装备最小内存为128MiB，可以提供增强的交互能力、3D GPU以及硬件合成能力、更多控件以及动效更丰富的图形能力、完整的应用框架。可支持的产物如高端的冰箱显示屏。

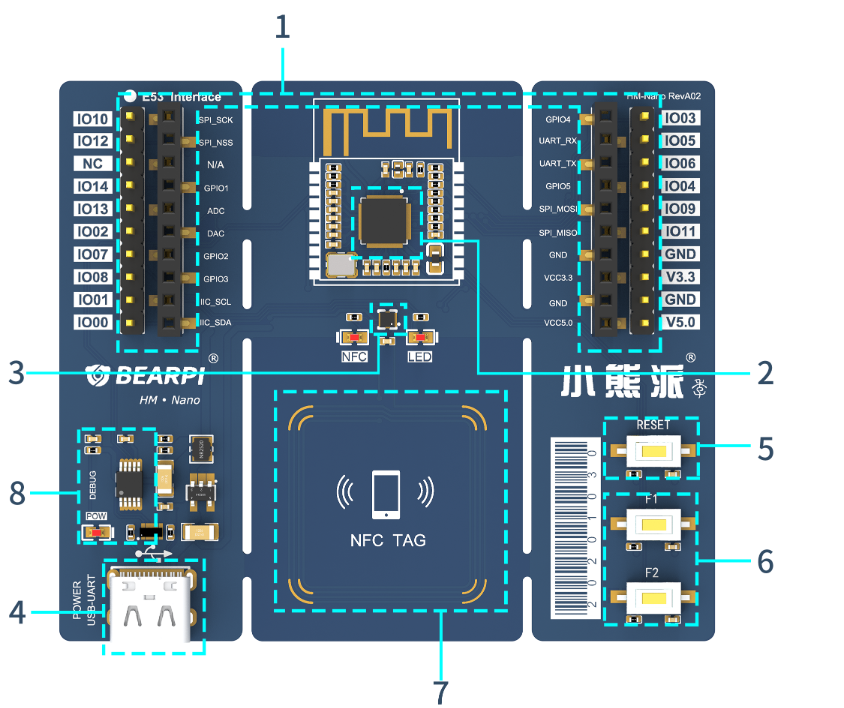

BearPi-HM_Nano开发板
BearPi-HM_Nano开发板是一块专门为HarmonyOS计划的HarmonyOS开发板，板载高度集成的2.4GHz WLAN SoC芯片Hi3861，并板载NFC电路及尺度的E53接口，尺度的E53接口可扩展智能加湿器、智能台灯、智能安防、智能烟感等案例。
规格类型
规格清单
CPU子体系
- 高性能 32bit微处理器，最大工作频率160MHz
- 内嵌SRAM 352KB、ROM 288KB
- 内嵌 2MB Flash
外围接口
- 1个SDIO接口、2个SPI接口、2个I2C接口、3个UART接口、15个GPIO接口、7路ADC输入、6路PWM、1个I2S接口（注：上述接口通过复用实现）
- 外部主晶体频率40M或24M
1、开发情况
- Linux编译服务器（可以利用windows虚拟机）
- Windows工作台（主机电脑）
- BearPi-HM_Nano开发板
- USB Type-C线（Windows工作台通过USB与BearPi-HM_Nano开发板组连接）
开发工具软件可以小熊源官方网盘下载：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234
Linux开发工具
开发工具
用途
获取途径
交织编译器gcc_riscv32
交织编译工具
https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
Python3.7+
编译构建工具
https://www.python.org/ftp/python/3.8.5/Python-3.8.5.tgz
SCons3.0.4+
编译构建工具
通过互联网获取
bash
下令处理器
通过互联网获取
build-essential
编译依赖的基础软件包
通过互联网获取
gn
产生ninja编译脚本
https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
ninja
执行ninja编译脚本
https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
Windows开发工具
开发工具
用途
获取途径
Visual Studio Code
代码编辑工具。
https://code.visualstudio.com/
MobaXterm、PuTTY或其他超等终端（选其一）
远程连接Linux编译服务器，连接模组串口工具。
通过互联网获取（如：https://mobaxterm.mobatek.net/）
CH341SER.EXE
USB转串口驱动。
http://www.wch.cn/search?q=ch340g&t=downloads
Hiburn烧录工具
代码烧录工具。
https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234密码：1234
2、Linux开发情况安装
安装Python情况
输入下令“python3 --version”，查看Python版本号。需利用python3.7以上版本，否则请按以下步调执行，以python3.7为例：
- sudo apt-get install python3.7
- cd /usr/bin && sudo rm python && sudo ln -s /usr/bin/python3.7 python && python --version
- sudo apt-get install python3-setuptools python3-pip -y
- sudo pip3 install setuptools
- sudo pip3 install kconfiglib
- sudo pip3 install pycryptodome
- sudo pip3 install six --upgrade --ignore-installed six
- sudo pip3 install ecdsa

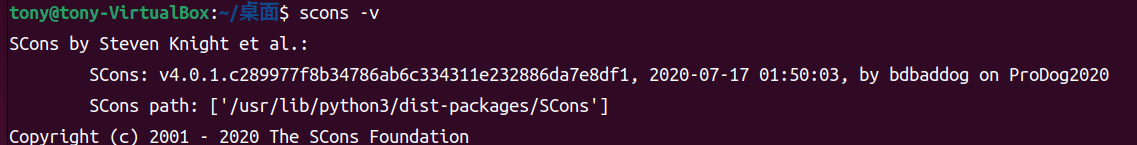

- sudo apt-get install scons -y
安装gn
- 打开Linux编译服务器终端。
- 下载gn工具：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
- 解压gn安装包至~/gn路径下："tar -xvf gn.1523.tar -C ~/"。
- 设置情况变量："vim ~/.bashrc", 新增："export PATH=~/gn
 PATH"。
- 生效情况变量："source ~/.bashrc"。
安装ninja
- 打开Linux编译服务器终端
- 下载ninja工具：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
- 解压ninja安装包至~/ninja路径下："tar -xvf ninja.1.9.0.tar -C ~/"。
- 设置情况变量："vim ~/.bashrc", 新增："export PATH=~/ninjaPATH"。
- 生效情况变量："source ~/.bashrc"。
安装gcc_riscv32（WLAN模组类编译工具链）
须知： Hi3861平台仅支持利用libgcc运行时库的静态链接，不建议开发者利用libgcc运行时库的动态链接，会导致商业分发时被GPL V3污染。
- 打开Linux编译服务器终端。
- 下载gcc_riscv32工具：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
- 解压gcc_riscv32安装包至/opt/gcc_riscv32路径下："tar -xvf gcc_riscv32-linux-7.3.0.tar.gz -C ~/"。
- 设置情况变量："vim ~/.bashrc"，新增："export PATH=~/gcc_riscv32/binPATH"。
- 生效情况变量："source ~/.bashrc"。
- Shell下令行中输入“riscv32-unknown-elf-gcc -v”，如果能精确显示编译器版本号，表明编译器安装乐成。

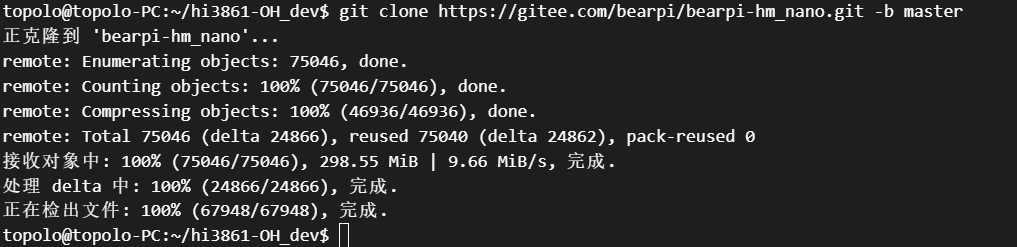

3、下载源码
- git clone https://gitee.com/bearpi/bearpi-hm_nano.git -b master
- topolo@topolo-PC:~/hi3861-OH_dev$ tree -L 2
- .
- └── bearpi-hm_nano
- ├── applications
- ├── base
- ├── build
- ├── build.py -> build/lite/build.py
- ├── bundle.json
- ├── domains
- ├── drivers
- ├── foundation
- ├── kernel
- ├── LICENSE
- ├── out
- ├── prebuilts
- ├── README.md
- ├── test
- ├── third_party
- ├── utils
- └── vendor
4、编译程序
这里以板卡官方的TCP-Server服务器示例程序为编译对象进行测试。
修改bearpi-hm_nano/applications/BearPi/BearPi-HM_Nano/sample/D4_iot_tcp_server目录下的 tcp_server_demo.c文件。
- //连接Wifi
- WifiConnect("wifi-name", "wifi-password");//修改wifi名称与密码
- tony@tony-VirtualBox:~/lite-os-dev/bearpi-hm_nano/applications/BearPi/BearPi-HM_Nano/sample$ vim BUILD.gn
- ...
- #"D1_iot_wifi_ap:wifi_ap",
- #"D2_iot_wifi_sta_connect:wifi_sta_connect",
- #"D3_iot_udp_client:udp_client",
- "D4_iot_tcp_server:tcp_server",
- #"D5_iot_mqtt:iot_mqtt",
- #"D6_iot_cloud_oc:oc_mqtt",
- ...
返回到bearpi-hm_nano源码的根目录进行编译。编译程序后，复制bin文件到windows体系进行下载。
- python build.py BearPi-HM_Nano
- sudo cp out/BearPi-HM_Nano/Hi3861_wifiiot_app_allinone.bin ~/win_dir/
- -------------output/bin/Hi3861_wifiiot_app_ota.bin image info print end--------------
- < ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ >
- BUILD SUCCESS
- < ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ >
- See build log from: /home/tony/lite-os-dev/bearpi-hm_nano/vendor/hisi/hi3861/hi3861/build/build_tmp/logs/build_kernel.log
- [199/199] STAMP obj/vendor/hisi/hi3861/hi3861/run_wifiiot_scons.stamp
- ohos BearPi-HM_Nano build success!

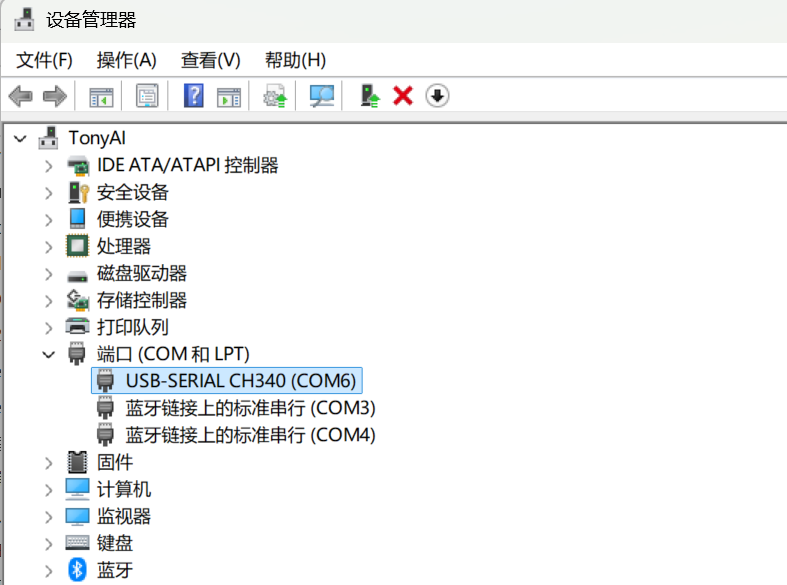

开发板通过type-c线连接电脑，装备管理器中会出现USB串口装备USB-SERIAL CH340(COM6)，需要在电脑中先安装ch340的驱动程序。
打开下载HiBurn下载软件，通过下述步调烧录代码。
1、选择串口com6(要根据自已电脑串标语选择)，点击"connect"连接
2、"Select file"选择电脑中的Hi3861_wifiiot_app_allinone.bin下载文件，选择好后文件列表中会出现3个下载文件
3、勾选"Select all","Auto burn"选项
4、按下开发板上的"reset"按键，开始下载程序（约1-2分钟）
5、下载完成后，点击"disconnect"连接，断开串口
6、再按下开发板上的"reset"按键，重启开发板运行新程序
7、通过串口调试程序连接开发板，可查看开发板运行调试信息

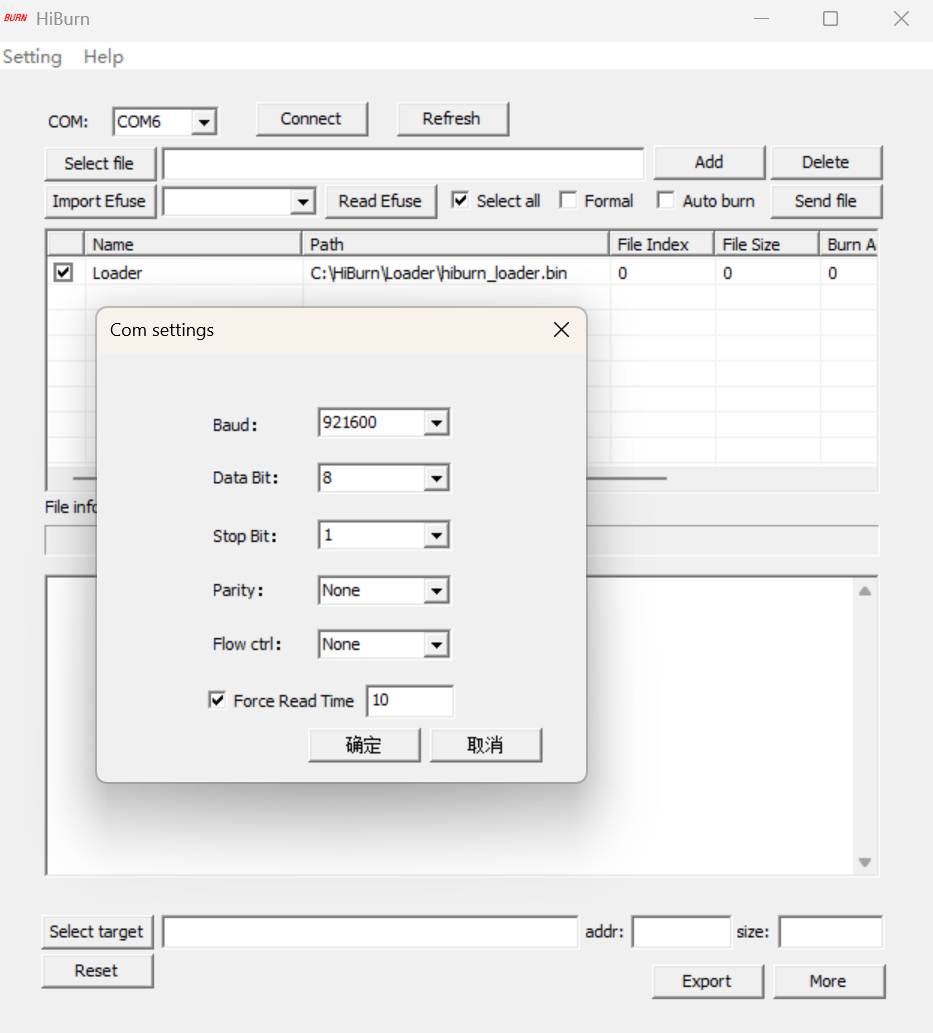

HiBurn串口设置：

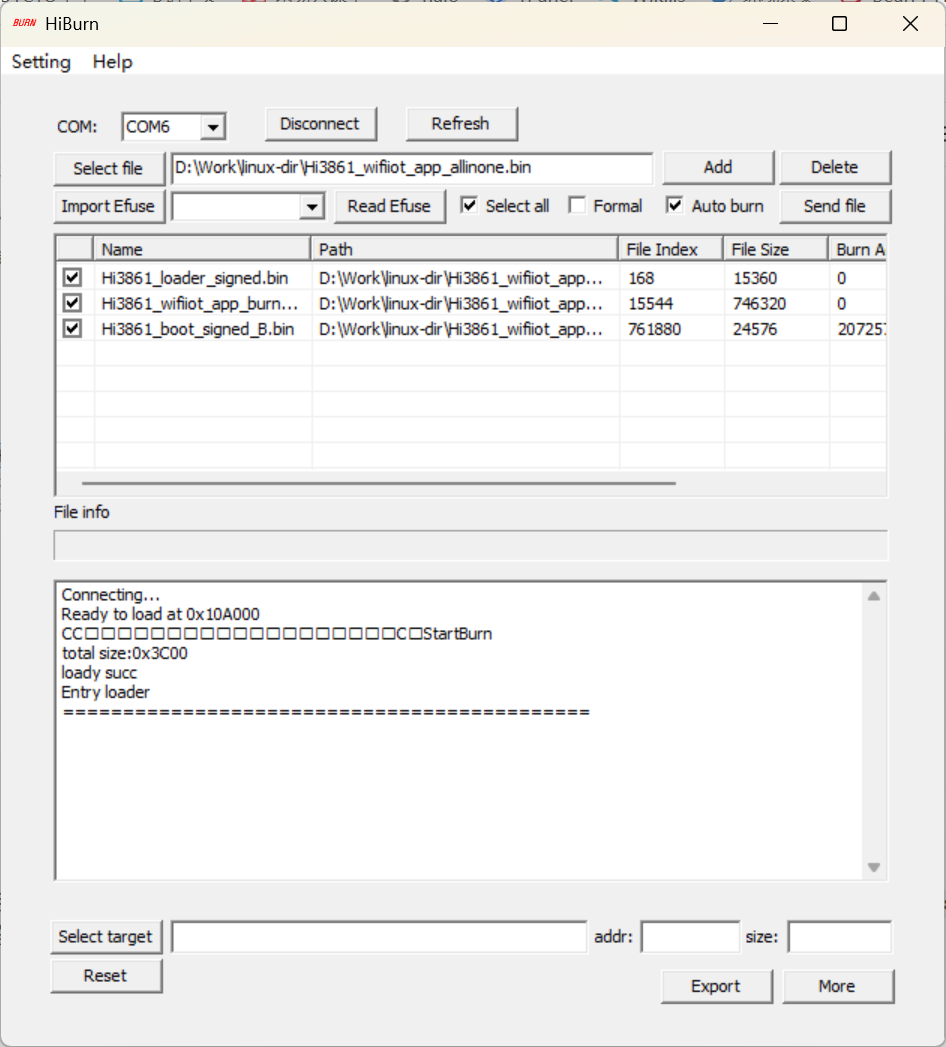

HiBurn下载bin文件：
6、运行程序
示例代码编译烧录代码后，按下开发板的RESET按键，通过串口助手查看日志，会打印模块的本地IP，并开始准备获取客户端的请求链接。

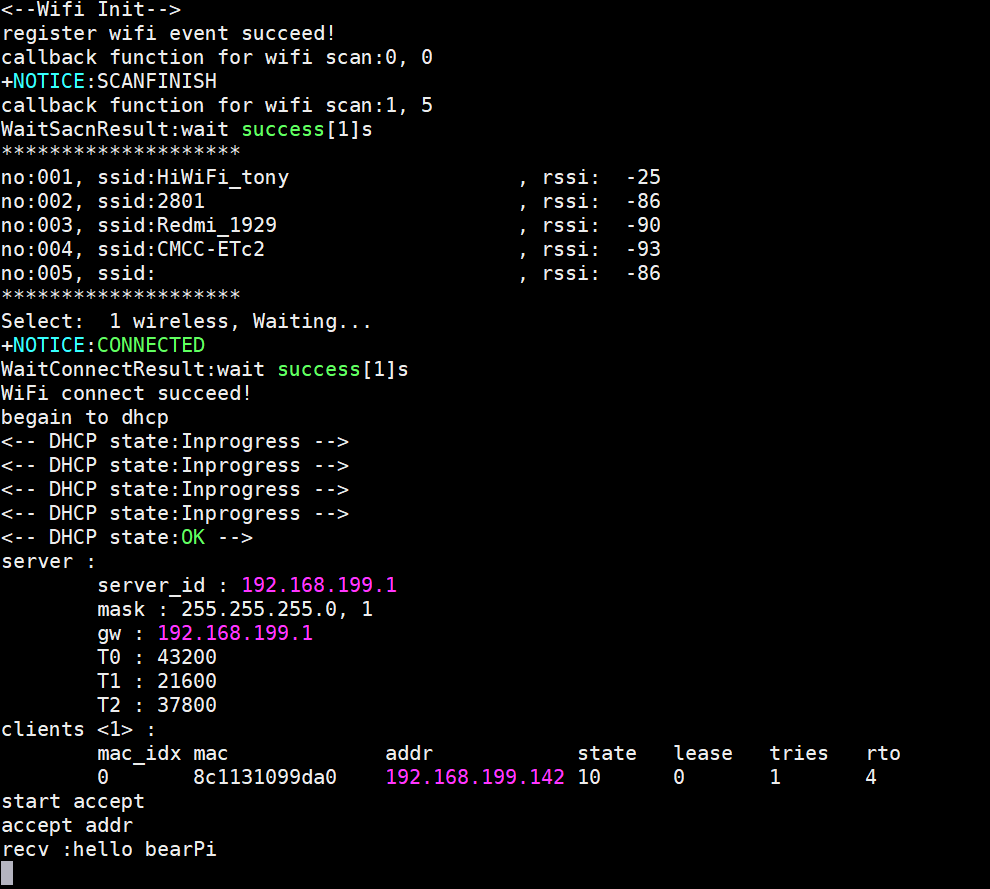

BearPi串口调试输出信息：

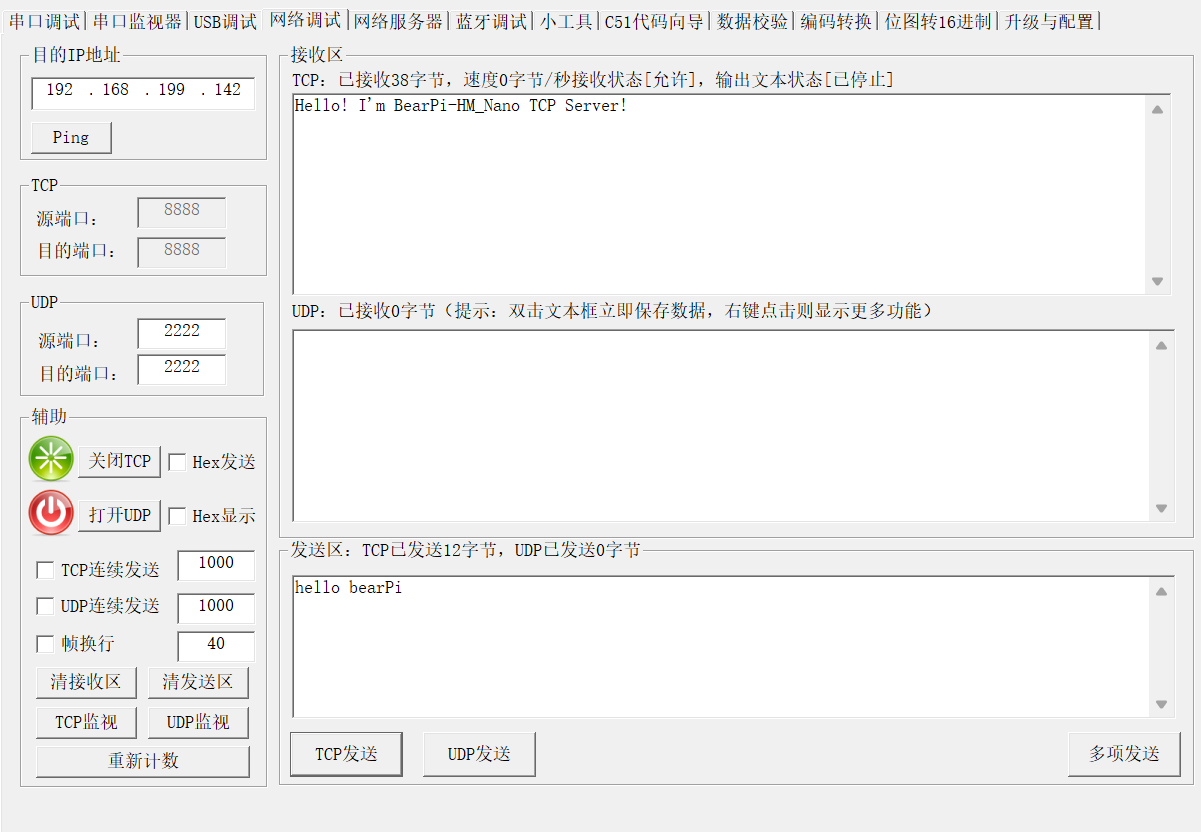

Windows网络调试工具，连接到bearPi板卡分配的wifi所在IP 192.168.199.142。在发送区输入发送字符，串口端就会显示服务器程序接收到的内容。
