蜂鸟E203 hbirdv2项目复现与FPGA开发【基于Linux】

徐锦洪  论坛元老 | 2025-5-22 08:23:28 | 显示全部楼层 | 阅读模式
打印 上一主题 下一主题
楼主

主题 2010|帖子 2010|积分 6030

目录
1 前言
1.1 ​计划目标与定位
1.2 ​架构特性
1.3 ​开发与调试支持
1.4 ​配套SoC与扩展性
2 开发环境
3 移植思绪
4 准备工作
4.1 E203工程获取
4.2 具体安装步调
4.3 E203项目标目录结构
5 vcs+verdi仿真
5.1 编译测试
5.2 运行仿真
5.3 显示波形
6 SDK测试
6.1 环境搭建
6.2 获取SDK工程
6.3 编译SDK工程
6.4 SDK联合仿真
6.5 修改ITCM和DTCM容量
7 FPGA工程与上板调试
7.1 vivado综合
7.2 上板调试
8 参考链接

1 前言

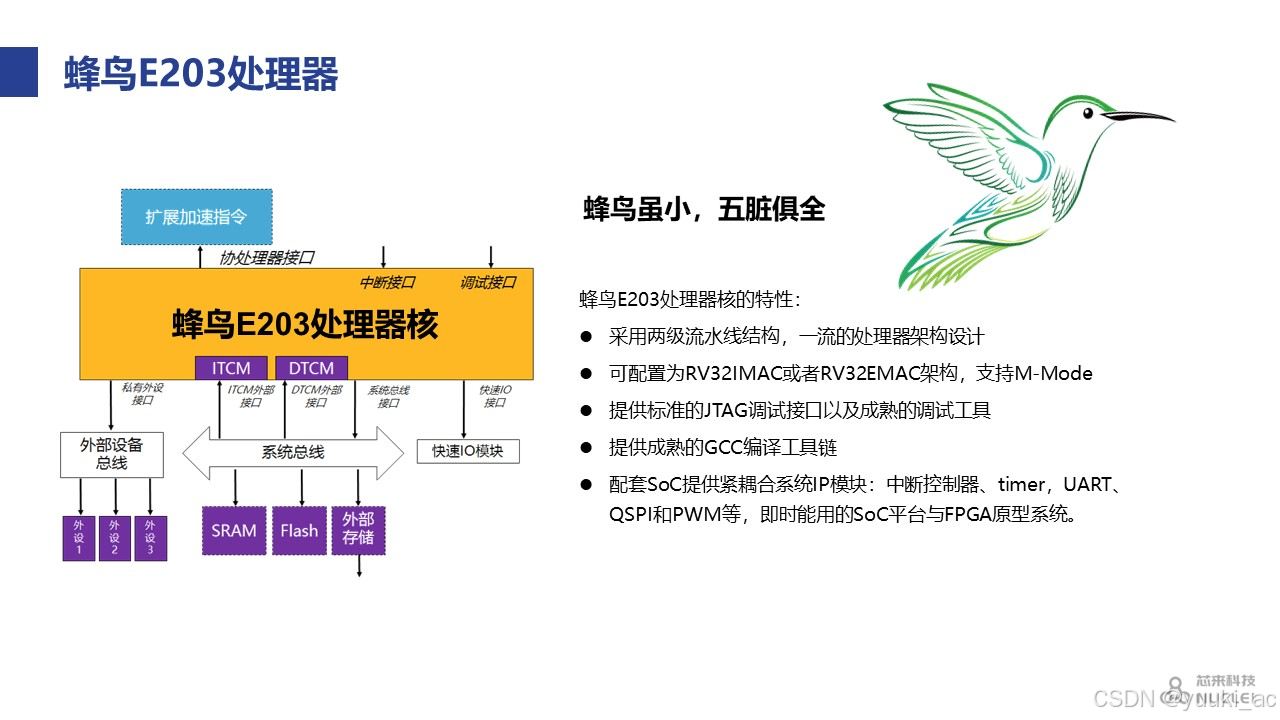

蜂鸟E203是一款由中国本土团队开发的开源RISC-V处理器内核，专为超低功耗与极小面积场景计划，适用于IoT设备、嵌入式系统及教诲研究领域。

以下是其焦点特点与架构的扼要介绍：
1.1 ​计划目标与定位



  • ​能效比优化：通过两级流水线精简架构，实现了比同级ARM Cortex-M系列更优的功耗与面积表现。
  • ​开源属性：完整开放RTL代码（Verilog编写）及配套SoC，适合学术研究与爱好者学习，但未答应商用质量。
1.2 ​架构特性



  • ​指令集支持：兼容RISC-V RV32I/E/A/M/C/F/D等子集，支持呆板模式（Machine Mode Only）。
  • ​存储结构：

    • 指令与数据分离的紧耦合存储（ITCM/DTCM），基于单周期SRAM实现，ITCM宽度64位以低落功耗。
    • 支持系统总线、私有外设接口及快速IO接口，机动设置地点空间。

1.3 ​开发与调试支持



  • ​工具链：提供成熟的GCC编译工具链和OpenOCD调试环境，支持Windows/Linux平台。
  • ​调试接口：集成标准JTAG接口，支持GDB交互调试（但暂不支持硬件断点与监督点）。
  • ​仿真验证：支持VCS+Verdi等工业级仿真工具，提供回归测试脚本与波形调试流程。
1.4 ​配套SoC与扩展性



  • ​系统集成：包含停止控制器、计时器、UART、QSPI、PWM等外设模块，形成“即用型”SoC平台。
  • ​扩展本领：支持协处理器接口（如NICE扩展），可连接AI加快器等自界说硬件模块。
2 开发环境



  • 软件工具：Vmware Workstation 16pro、Vivado 2019.1、VCS、Verdi
  • 操作系统：Centos（基于Linux）
  • 工程源码：E203_ZYNQ_FPGA
3 移植思绪

通过对比原Nuclei开发板（Artix-7）与ZYNQ7020的硬件差别，重点解决以下关键问题：


  • 时钟架构重构：利用ZYNQ PS端PLL生成系统时钟
  • 管脚约束设置：须要根据自己的开发板管脚界说重新设置约束文件
  • JTAG调试：须要自行连接riscv调试器举行调试
  • 脚本文件：重新设置脚本文件以支持新的开发板以及VCS+Verdi验证环境
4 准备工作

4.1 E203工程获取

E203官方项目地点：e203_hbirdv2，在Github下载官方项目文件，其中，我们只须要用到的是rtl/e203下的RTL源码，FPGA工程中的干系脚本文件以及tb下的仿真文件。
  1. git clone https://github.com/riscv-mcu/e203_hbirdv2.git
复制代码
当热，也可以直接进入E203_ZYNQ_FPGA ，其中已经上传了这个移植项目标所有RTL代码、约束文件、仿真文件以及vivado工程文件。
  1. git clone https://github.com/ddd-yy/E203_ZYNQ_FPGA.git
复制代码
然后，设置好该项目须要用到的环境，即Centos系统、Vivado等。其中，关于Centos系统和干系编译工具链的环境具体教程如下：搭建IC_EDA虚拟机教程，其中已经安装好了我们须要的 Centos、Vivado 2019.1、VCS、Verdi以及E203工程所需的编译工具链环境。
关于E203工程的准备步调也可以参考Nuclei官方的手册举行：Hummingbirdv2 E203
4.2 具体安装步调

起首，在Linux系统中下载须要的工具：
  1. sudo apt-get install autoconf automake autotools-dev curl device-tree-compiler libmpc-dev libmpfr-dev libgmp-dev
  2. gawk build-essential bison flex texinfo gperf libtool patchutils bc zlib1g-dev git
复制代码

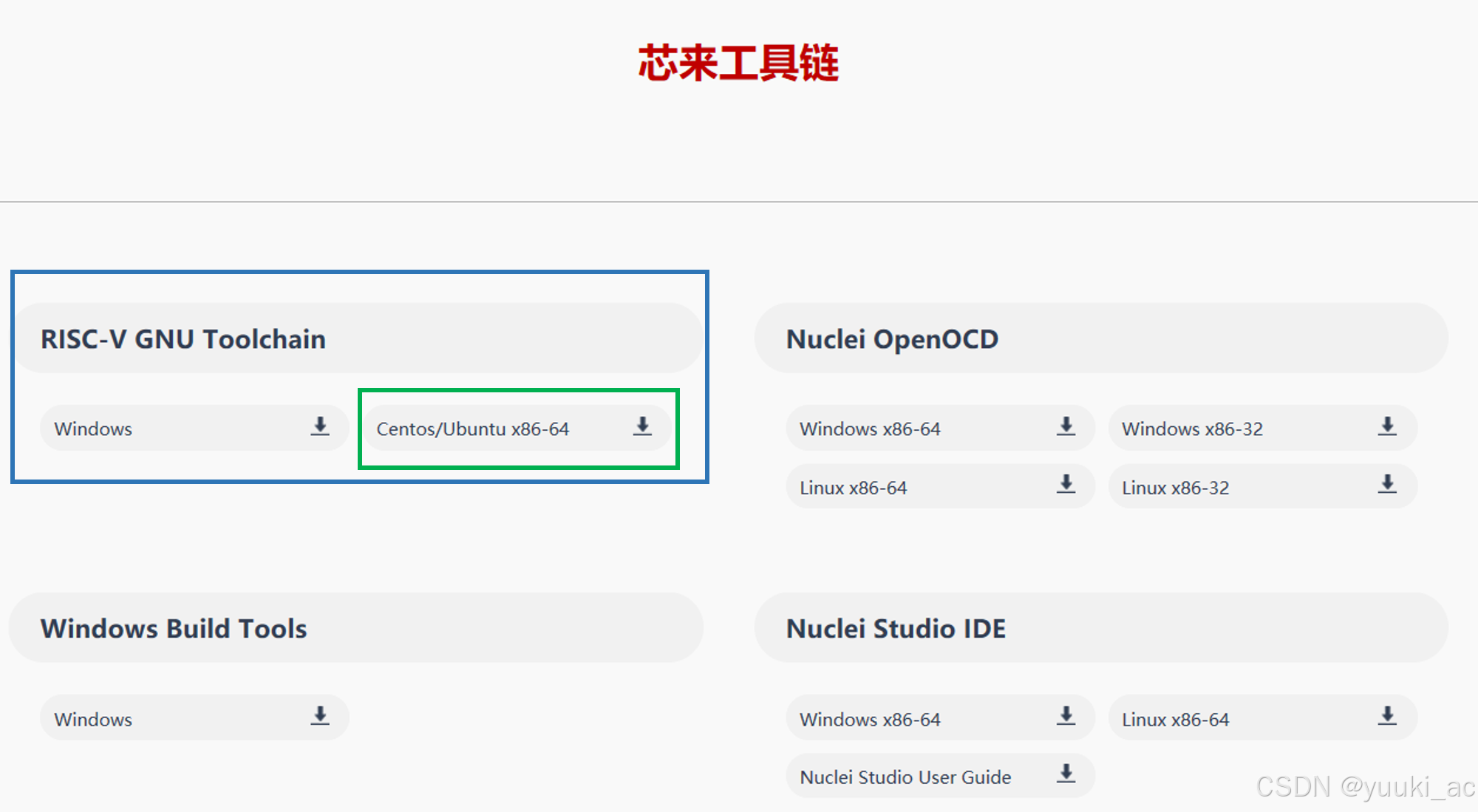

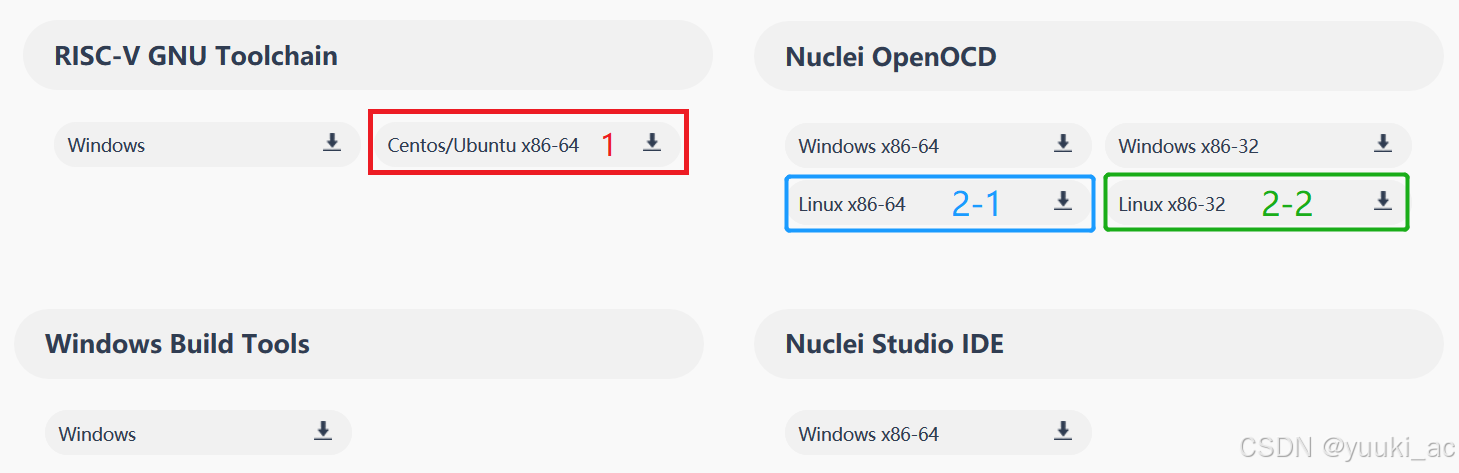

然后在Nuclei官网：芯来工具链 下载riscv工具链：

然后解压文件，设置riscv-tools：
  1. # 根据下载的文件名自行进行解压
  2. cp rv_linux_bare_9.21_centos64.tgz.bz2 ~/
  3. cd ~/
  5. tar -xjvf rv_linux_bare_9.21_centos64.tgz.bz2
  7. cd <your_e203_dir>/
  8. mkdir -p ./riscv-tools/prebuilt_tools/prefix/bin
  10. cd ./riscv-tools/prebuilt_tools/prefix/bin/
  11. ln -s ~/rv_linux_bare_19-12-11-07-12/bin/* .
复制代码

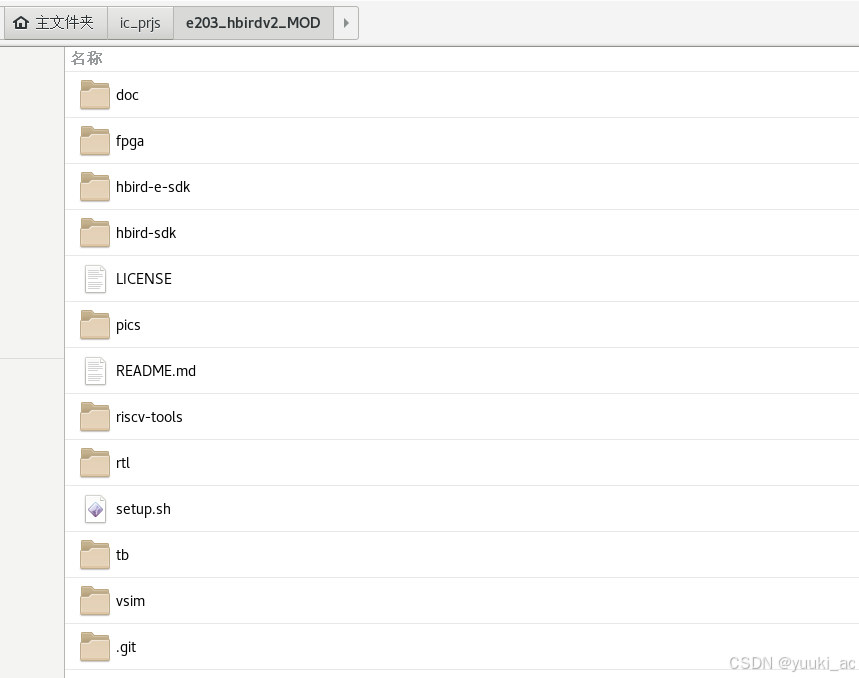

4.3 E203项目标目录结构


5 vcs+verdi仿真

5.1 编译测试

在上一节中已经完成了工程的克隆以及工具链的设置，现在举行仿真，运行E203自带的测试用例。由于在现实工程上一般使用vcs+verdi仿真，而不是iverilog，因此，我们使用vcs+verdi，具体的EDA摆设教程可以参考：Centos7安装EDA（vcs2018、verdi2018等
环境准备好之后，在对应目录下举行编译测试：
  1. cd <your_e203_dir>/riscv-tools/riscv-tests/isa
  2. source regen.sh
复制代码
在 <your_e203_dir>/riscv-tools/riscv-tests/isa/generated 目录中，有预先生成的可执行文件。 假如测试代码有修改，须要使用上述下令可以重新生成可执行文件。
5.2 运行仿真

进入vsim目录下，通过仿真脚本举行仿真：

  1. cd <your_e203_dir>/vsim
  3. make clean
  4. make install
  6. //-------------- For VCS:-------------//
  7. make compile SIM=vcs
  8. make run_test SIM=vcs
  10. //-------------- For iVerilog:-------//
  11. make compile SIM=iverilog
  12. make run_test SIM=iverilog
复制代码

每次修改测试代码之后，都须要重新执行上述下令举行仿真。
5.3 显示波形

运行以下下令展示仿真测试用例的波形图，我们选择Verdi：

  1. //-------------- Using Verdi:-------------//
  2. make wave SIM=vcs
  4. //-------------- Using GTKWave:-----------//
  5. make wave SIM=iverilog
复制代码

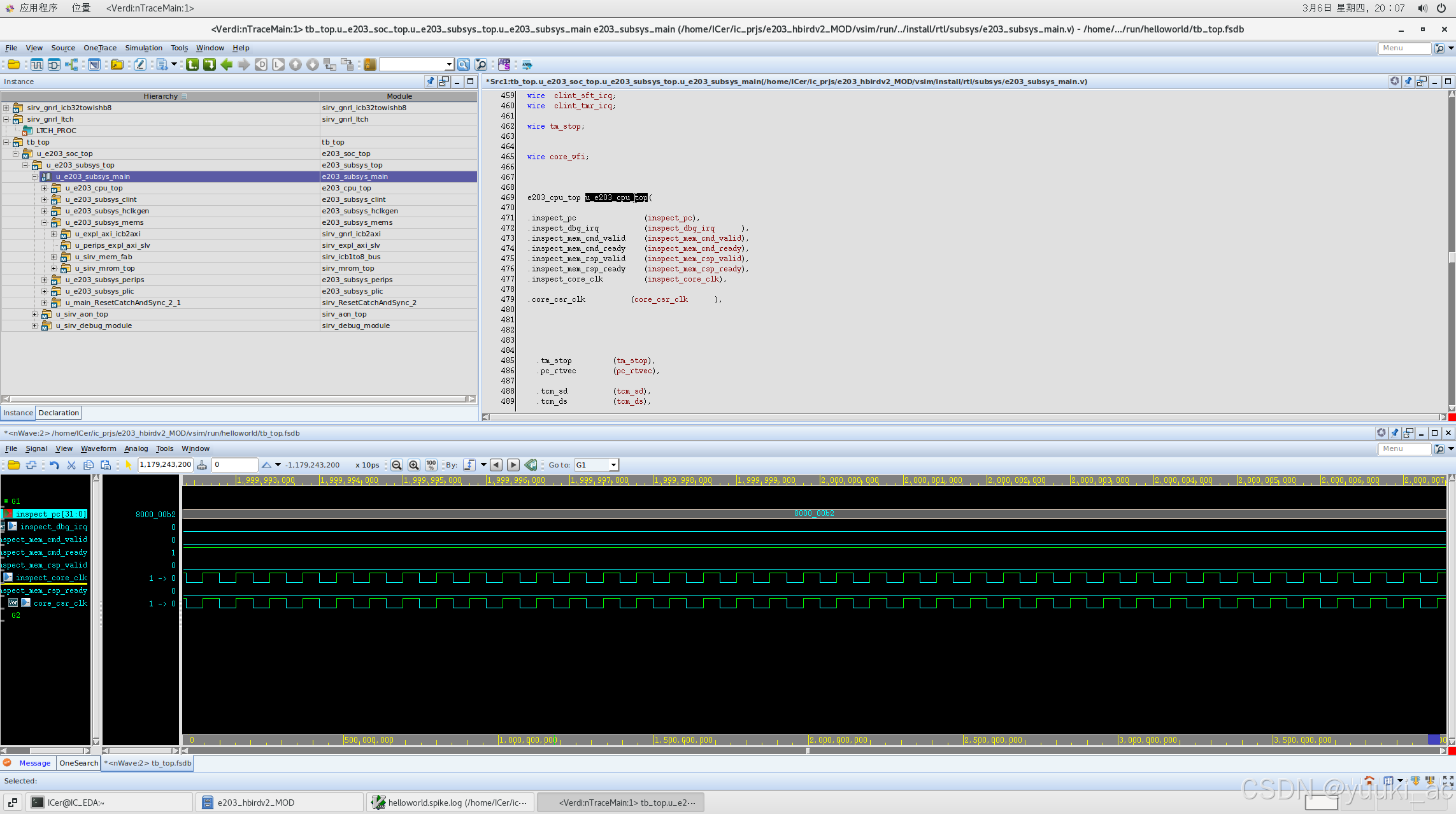

波形图如下：
​
6 SDK测试

6.1 环境搭建

在 Nuclei工具下载官网 安装相应的openOCD工具，具体教程参考：使用 HBird SDK 举行开发

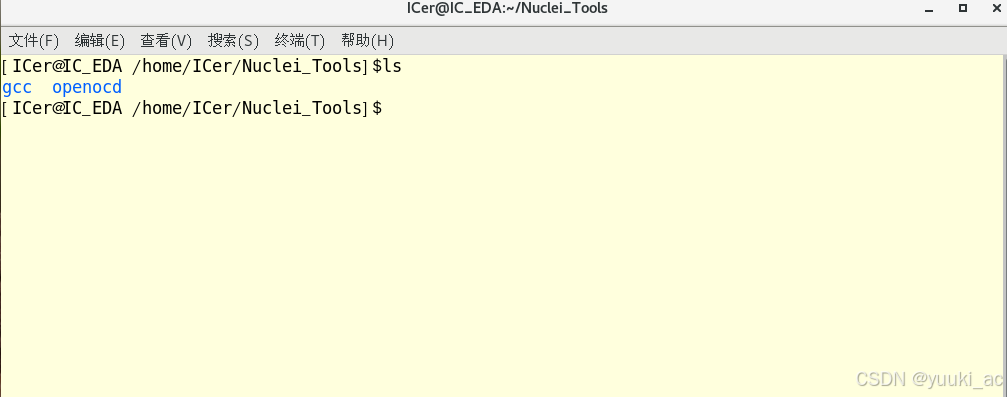

在 <nuclei-tools> 目录下创建 gcc、openocd 文件夹，解压相应的文件，根据官网教程放置到指定目录下。最后，nuclei-tools 目录结构如下：

6.2 获取SDK工程

在hbirdv2官方仓库中获取hbird-sdk源码：
  1. git clone https://gitee.com/riscv-mcu/hbird-sdk.git
复制代码
设置SDK环境，进入到 /hbird-sdk目录下，新建setup_config.sh文件，并加入第三个下令（第三个是上面解压的两个文件，路径可以根据现实机动修改）
  1. touch setup_config.sh
  2. g setup_config.sh
  3. NUCLEI_TOOL_ROOT=/home/ICer/Nuclei_Tools
复制代码
6.3 编译SDK工程

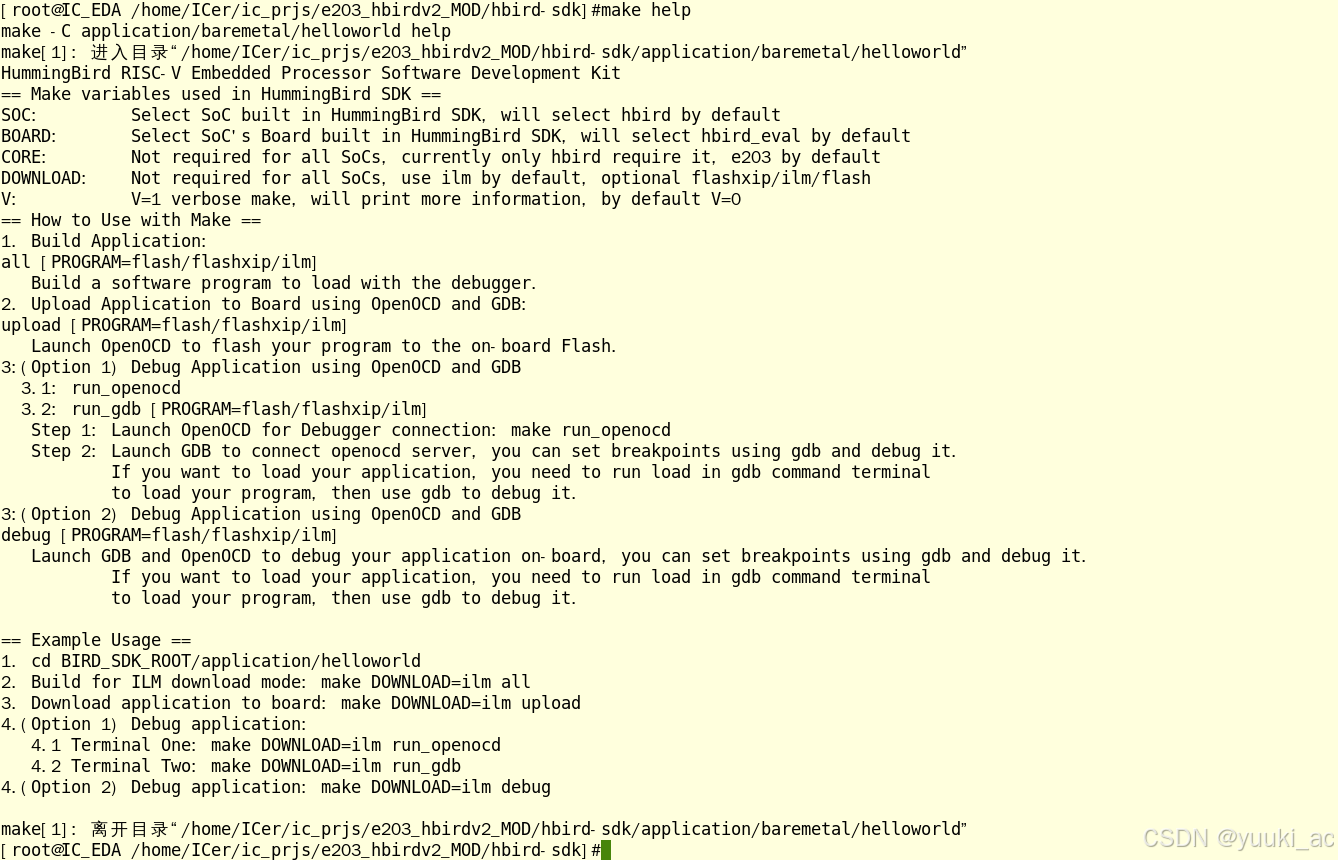

运行以下下令构建环境，每次执行SDK工程前都须要重新执行以下下令：
  1. source setup.sh
  2. echo $PATH
  3. which riscv-nuclei-elf-gcc openocd make rm
  4. make help
复制代码

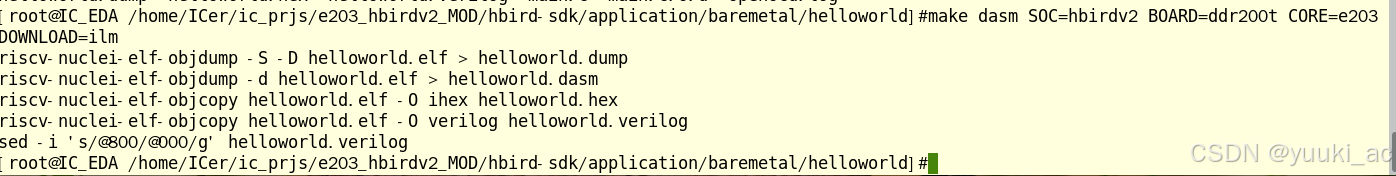

编译hello world demo，进入到 helloword目录，使用ilm模式编译：
  1. cd application/baremetal/helloworld/
  2. make dasm SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=ilm
复制代码


6.4 SDK联合仿真

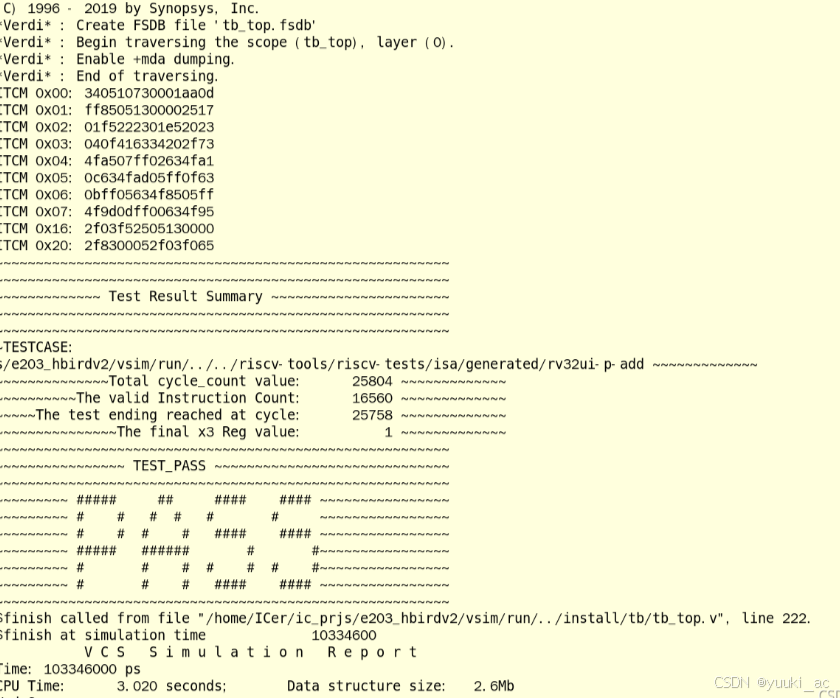

运行这两条下令后，可以上板测试，也可以让E203能够在软件仿真的环境下运行自己编写的C语言代码：


  • 起首，hbird-sdk\application\baremetal目录下放置着一些测试程序，以helloworld为例。
  • 复制helloworld目录为并取名为自界说的项目目录名hello_test，进入该目录下，修改makefile的内容，将 TARGET = helloworld 这一行内容的 “helloworld” 修改成自界说的项目名，如：mywork。
  • 修改main.c函数的内容，将我们的应用程序文件放入该目录下。
  • 运行 make dasm 这条下令，该下令将生成mywork.dasm、mywork.dump、mywork.verilog等新的文件，并将mywork.verilog文件复制到E203项目目录下的riscv-tools\riscv-tests\isa\generated目录下。
  • 进入E203项目目录下的vsim目录，运行 make run_test SIM=iverilog TESTNAME=mywork 下令即可。
  1. //-------------- For SDK:-------------//
  2. cd application/baremetal/mywork/
  3. make dasm SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=ilm
  5. //-------------- For VCS:-------------//
  6. cd <your_e203_dir>/vsim
  7. make clean
  8. make install
  9. make compile SIM=vcs
  10. make run_test SIM=vcs
  11. make wave SIM=vcs
复制代码

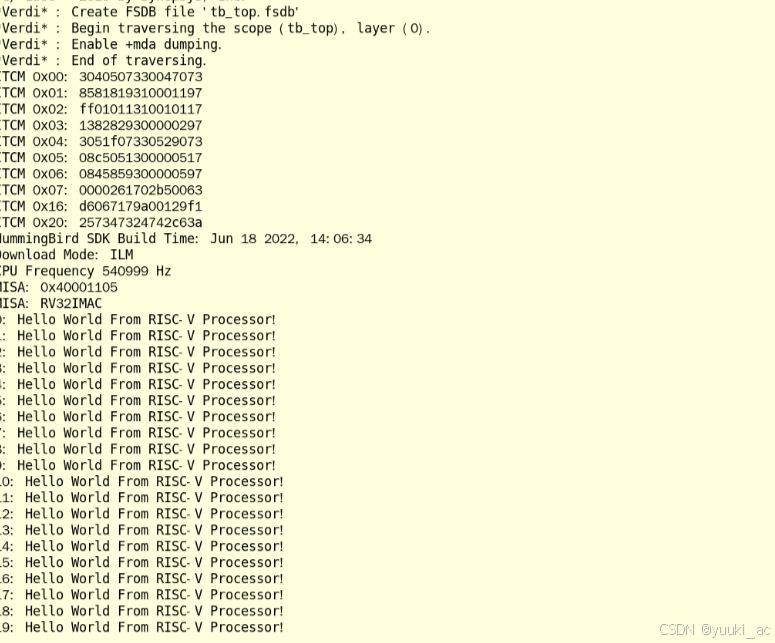

示例输出：

6.5 修改ITCM和DTCM容量

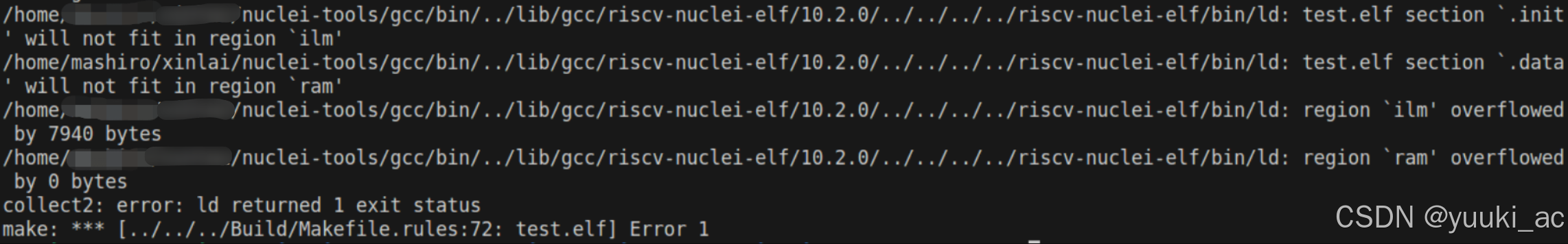

E203内核的DTCM和ICTM的默认设置为64KB的大小。但我们自己编写的应用程序大概因为代码量大概数据量过大，而导致指令大概数据无法完全放在ITCM或DTCM中，直接的表现是在用hbird-sdk生成.verilog文件时报错：

因此，我们须要根据须要对DTCM、ITCM的举行扩容，具体操作如下：
1) 修改vsim\install\rtl\core下的config文件，将
  1. `define E203_CFG_DTCM_ADDR_WIDTH 16
  2. `define E203_CFG_ITCM_ADDR_WIDTH 16
复制代码
修改成符合的大小。比如，假如想将DTCM扩展到256KB，则设置如下：
  1. `define E203_CFG_DTCM_ADDR_WIDTH 18 // 2^18 = 256
复制代码
2) 由于扩容后的DTCM、ITCM的大小发生了变化，在运行仿真测试时，须要修改hbird-sdk生成测试代码的设置文件，即修改 hbird-sdk\SoC\hbirdv2\Board\ddr200t\Source\GCC 下的gcc_hbirdv2_ilm.ld文件，将：
  1. ilm (rxai!w) : ORIGIN = 0x80000000, LENGTH = 64K
  2. ram (wxa!ri) : ORIGIN = 0x90000000, LENGTH = 64K
复制代码
修改成对应的大小。比如，假如想将DTCM扩展到256KB，则设置如下：
  1. ilm (rxai!w) : ORIGIN = 0x80000000, LENGTH = 64K
  2. ram (wxa!ri) : ORIGIN = 0x90000000, LENGTH = 256K
复制代码
这样，就实现了仿真环境下E203的DTCM和ITCM的扩容。
3) 其他：在将E203综合到FPGA上时，由于FPGA的资源有限，假如设置的DTCM和ITCM的容量过大，大概会因为FPGA的资源不敷而出现无法综合的问题。此外，假如综合乐成，在使用NucleiStudio将应用程序下载到FPGA上时，同样要将NucleiStudio项目中的gcc_hbirdv2_ilm.ld文件修改成DTCM和ITCM内存大小的设置，才能让应用程序正常运行。
7 FPGA工程与上板调试

7.1 vivado综合

假如使用Nuclei官方的DDR200T开发板，那么就很轻易执行FPGA，运行以下下令，然后连接开发板，上电测试即可：
  1. // 进入项目fpga目录
  2. cd <your_e203_dir>/fpga
  3. // install 的文件夹，生成 FPGA bitstream 文件所需的所有 RTL 文件
  4. make install FPGA_NAME=ddr200t
  5. // 生成 bit 文件
  6. make bit FPGA_NAME=ddr200t
  7. // 生成 mcs 文件
  8. make mcs FPGA_NAME=ddr200t
复制代码

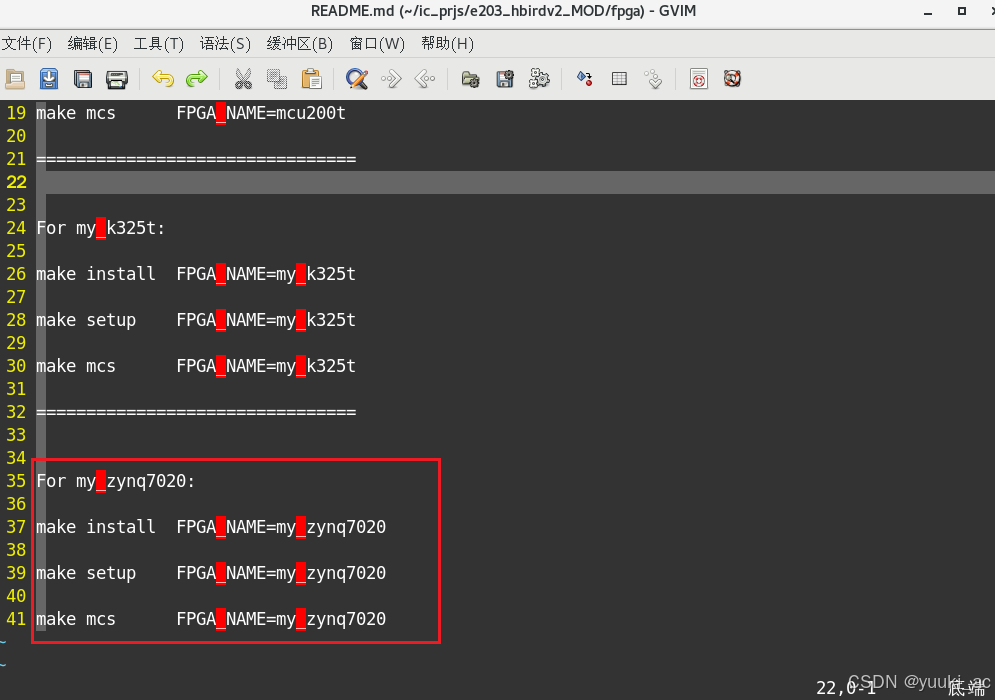

假如使用的其他型号的开发板，比如ZYNQ系列，那么须要新建工程，修改脚本文件以举行适配。进入到FPGA目录下，gvim打开 “README.md” 文件，文件里就是FPGA综合的下令，这里以ZYNQ7020为例：

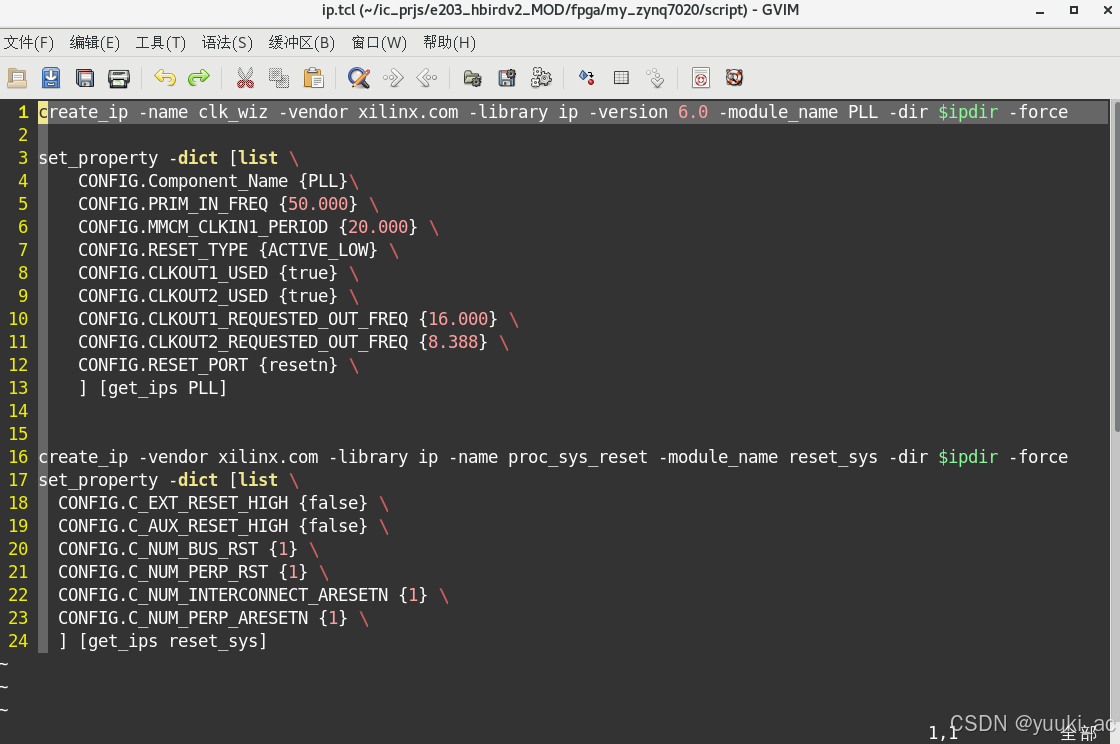

现在须要举行一些修改以适配ZYNQ。起首，我们须要举行干系脚本的修改，修改ip.tcl脚本，这个生成vivado的IP，我们须要设置clocking wizard IP输入时钟的属性：

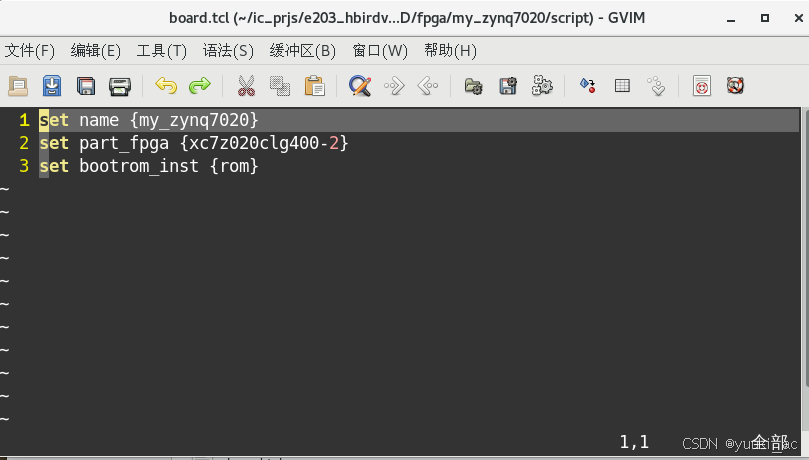

然后修改board.tcl脚本，如图，重要修改FPGA型号，其他脚本假如有board干系的全部表明掉：

依次执行以下下令，第二个直接使用 “setup” 可以打开Vivado的GUI，查看整个工程。
  1. make install CORE=e203 FPGA_NAME=my_zynq7020
  2. make setup CORE=e203 FPGA_NAME=my_zynq7020
复制代码

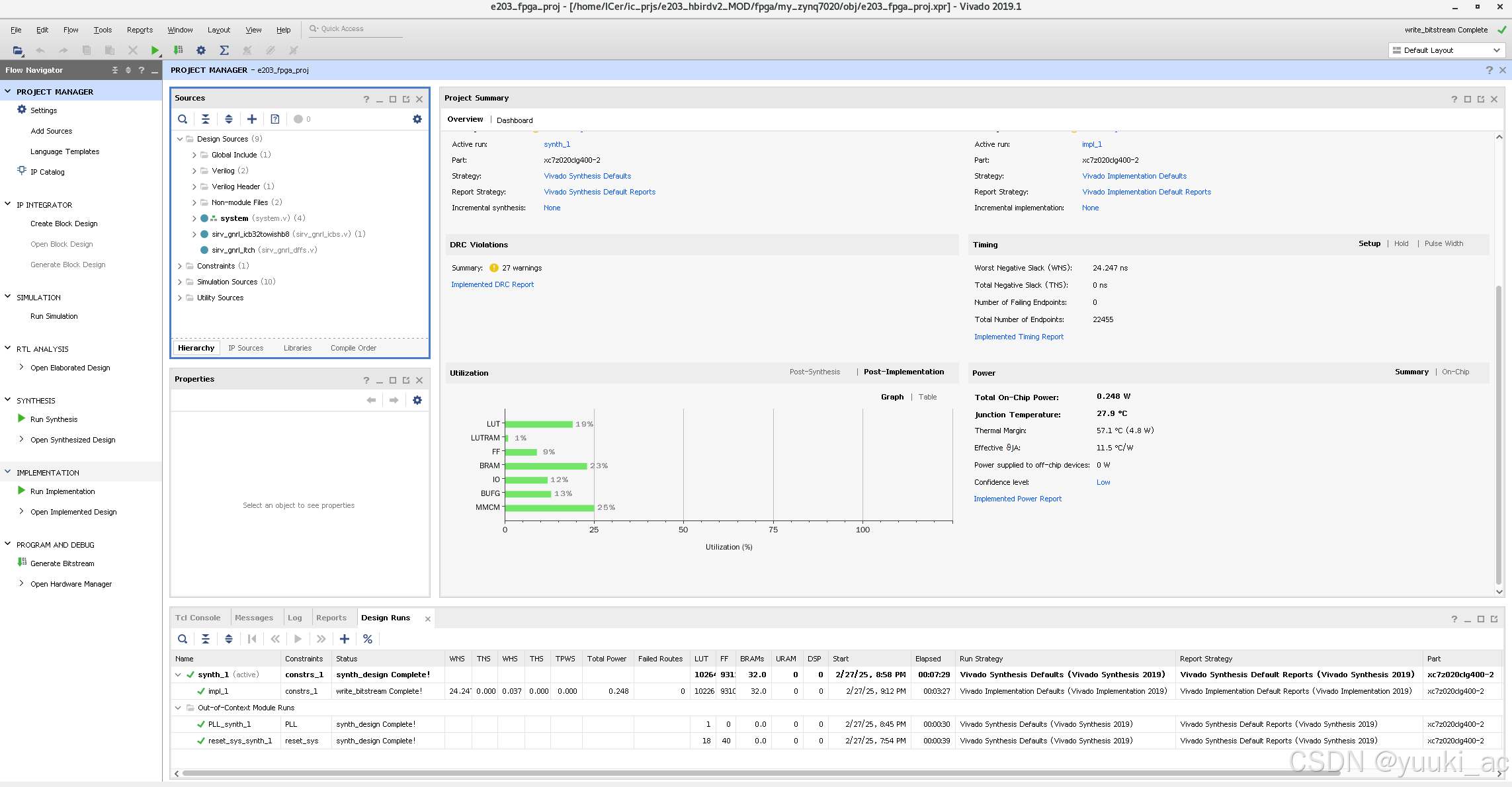

关于E203的RTL代码中系统顶层文件的时钟、约束文件以及Vivado中干系IP的设置可以参考这个链接中的教程：E203 hbirdv2-ZYNQ7020-FPGA ，修改完成之后举行综合，综合结果如下：

7.2 上板调试

假如开发板是Nuclei官方的型号，上板调试的教程可以参考官方手册：使用 HBird SDK

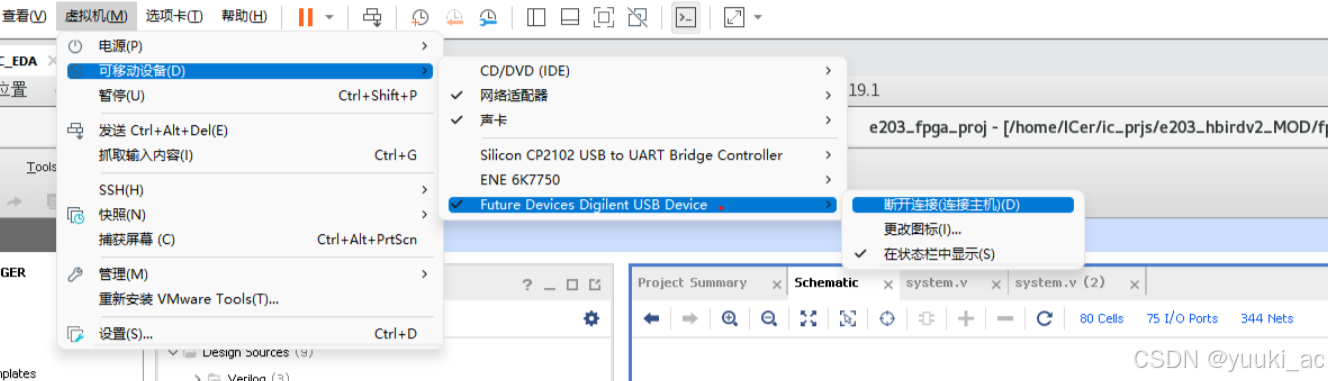

起首，要将jtag下载器设备连接到虚拟机，插入usb时会有窗口提示选择：
​
完成硬件连接后，使用以下下令检查 USB 状态：
  1. lsusb   // The example information displayed as below
  2. ...
  3. Bus 001 Device 010: ID 0403:6010 Future Technology Devices International, Ltd FT2232xxxx
复制代码
使用以下下令设置 udev 规则，使这个 USB 可以被 plugdev 组访问：
  1. sudo vi /etc/udev/rules.d/99-openocd.rules
  2. // Use vi command to edit the file, and add the following lines
  3. SUBSYSTEM=="usb", ATTR{idVendor}=="0403",
  4. ATTR{idProduct}=="6010", MODE="664", GROUP="plugdev"
  5. SUBSYSTEM=="tty", ATTRS{idVendor}=="0403",
  6. ATTRS{idProduct}=="6010", MODE="664", GROUP="plugdev"
复制代码
将当前用户加入plugdev：
  1. whoami
  2. // Use above command to check your user name, assuming it is your_user_name
  3. // Use below command to add your_user_name into plugdev group
  4. sudo usermod -a -G plugdev your_user_name
  6. //查询用户是否已经在 plugdev 组中
  7. groups
复制代码
若添加后提示该组不存在，则还须要继续设置。要新建plugdev，再次将地点用户添加到 plugdev 组中，重启一下，就可以查询用户是否已经在 plugdev 组中：
  1. // 新建plugdev
  2. sudo groupadd plugdev
  4. // 将所在用户添加到 plugdev 组中
  5. sudo usermod -a -G plugdev your_user_name
  7. // 重启查询用户是否已经在 plugdev 组中
  8. groups      // The example information showed as below after this command
  9. ... plugdev ...
  10. // As long as you can see plugdev in groups, then means it is really belong to.
复制代码

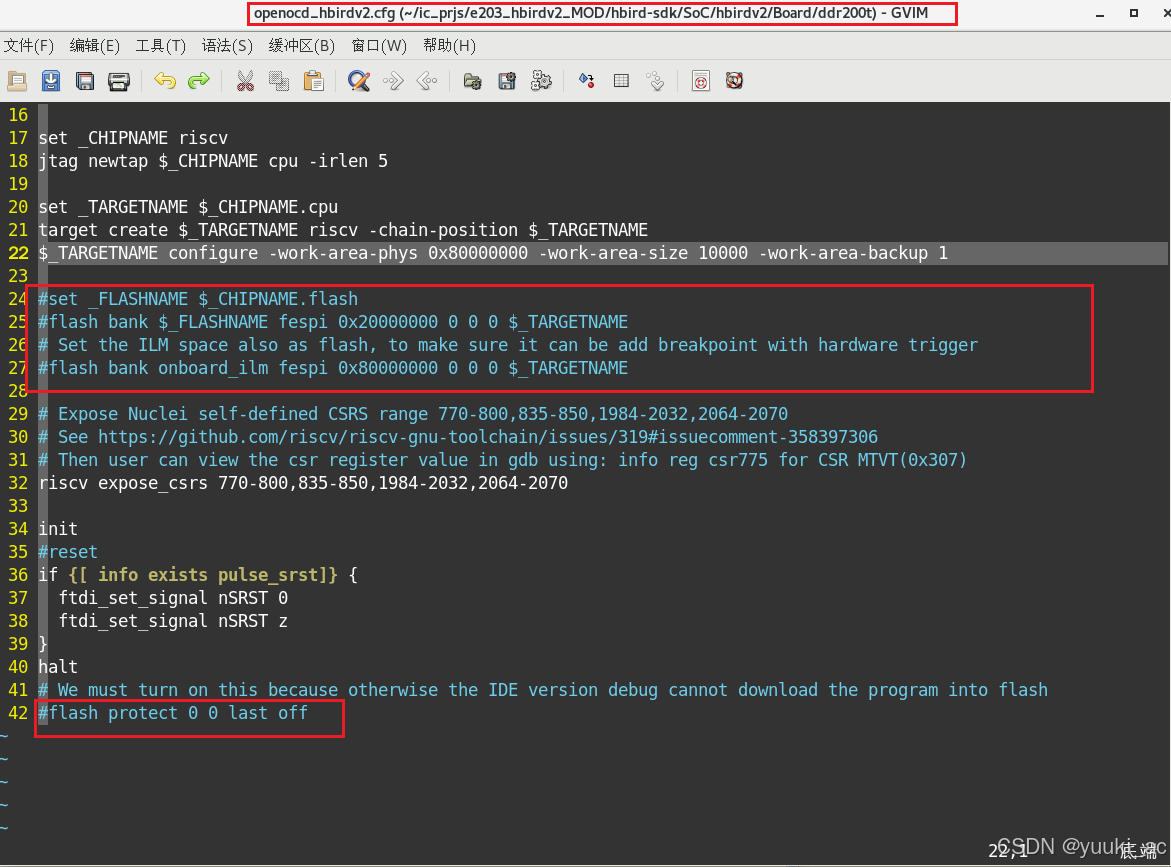

ZYNQ开发板没有额外的Flash，因此只能将程序烧写到ROM中，以是使用 ilm模式，须要在干系目录下修改openocd_hbirdv2.cfg，将Flash干系全部表明掉：

使用以下下令编译和下载应用程序：
  1. cd <hbird-sdk>/application/baremetal/helloworld
  2. make upload SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=flash
复制代码
Hello World Demo 的功能是通过 UART 在 PC 的屏幕上打印一些信息，以是先准备好串口显示终端。使用第一个下令安装；使用第二个下令启动串口窗口。
  1. sudo yum install screen // 安装串口
  2. sudo screen /dev/ttyUSB1 115200 // 打开UART终端
复制代码

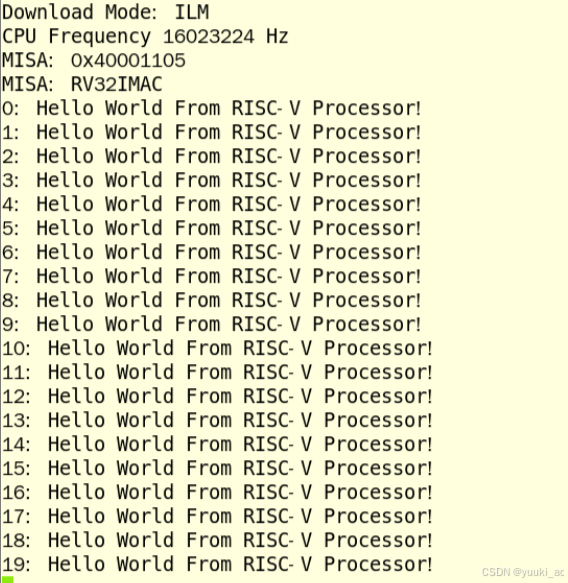

重新烧写程序，查看打印的信息：

使用以下下令，可以编译应用程序并进入调试模式：
  1. cd <hbird-sdk>/application/baremetal/helloworld
  2. make debug SOC=hbirdv2 BOARD=ddr200t CORE=e203
复制代码
8 参考链接



  • OpenOCD调试官方文档教程：Introduction to OpenOCD
  • Nuclei社区网站：RISC-V MCU中文社区
  • Nuclei官方E203教程：Overview — Hummingbirdv2 E203
