UML用例模型与用例图

本篇来介绍UML中的用例模型。
1 什么是用例模型

用例模型（Usecase Model）
用例模型包括：

• 系统边界

• 到场者

• 用例

• 用例图

• 用例描述


用例模型是系统分析的效果，是系统计划的输入
2 用例模型详细介绍

2.1 到场者

2.1.1 Actor简介

到场者（Actor），也有翻译为“执行者”，它代表位于系统之外并和系统进行交互的一类事物，包括人、物、其它软件子系统等。
通过到场者，可以：

• 对系统软件与外界发生的交互进行分析和描述

• 相识客户希望软件系统提供哪些功能


到场者有两种图形表示：

• 到场者是人：用“小人图”

• 到场者是某个系统：用方框图，构造型《actor》,(stereotype)


   对每一类到场者要有简短描述，例如：


• 学生：必要到场培训计划规定的课程，并通过考核


  2.1.2 怎样探求系统的Actor？

可以根据下面的标题来探求Actor

• 谁利用系统？

• 谁安装系统、维护系统？

• 谁启动系统、关闭系统？

• 谁从系统中获取信息，谁提供信息给系统？

• 在系统交互中，谁扮演了什么角色？

• 系统会与哪些其它系统相干联？

• 内/外部定时器


2.1.3 小例子：探求Actor

学院管理系统的Actor有：

• 用户/学生/教师/系统管理员

• 数据库

• 如果有子系统



  • 其它系统作为一个Actor

  • 偶尔数据库可以作为一个Actor




2.2 用例

2.2.1 Usercase简介

用例（Usecase）,也被翻译为“用况”，是系统为响应到场者引发的一个变乱而执行的一系列的处理/动作，而这些处理应该为到场者产生一种有价值的效果，这些动作包括：

• 正常情况的各种动作序列

• 非正常情况时软件系统的动作序列的描述，Exception / Alternate


   每个用例都有一个名称，注意是短小精悍的动名词，如


• ATM系统，经典的用例有：取钱、存钱、修改密码等




2.2.2 怎样探求用例？

可以根据下面的标题来探求Usecase:

• 到场者希望系统提供什么功能？

• 系统是否存储和检索信息？

• 当系统改变状态时，是否通知到场者？

• 是否存在影响系统的外部变乱，是哪个到场者通知系统这些外部变乱？

• 哪个到场者触发了活动？


2.3 用例图

2.3.1 用例图根本元素

用例图包括：

• 边界：一个泛泛的概念，在图中用一个方框表示

• 到场者：Actor

• 用例：Usecase

• 关系：关联关系

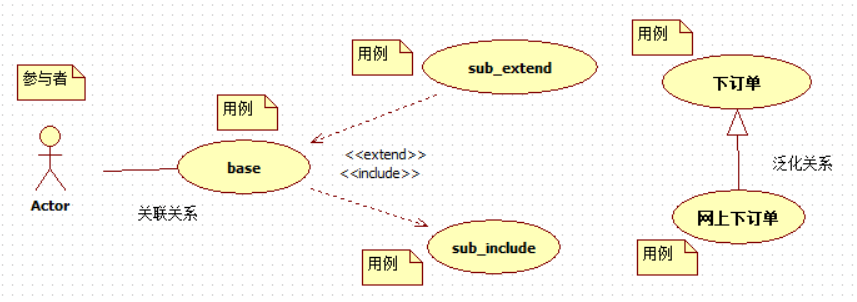

2.3.2 用例图中的关系

• 到场者与用例：关联关系，实线表示

• 用例与用例：



  • include包罗：ATM系统输入密码

  • extend扩展：ATM是否要打印单据

  • 泛化：下订单与网上下订单（泛泛的概念与详细的概念）

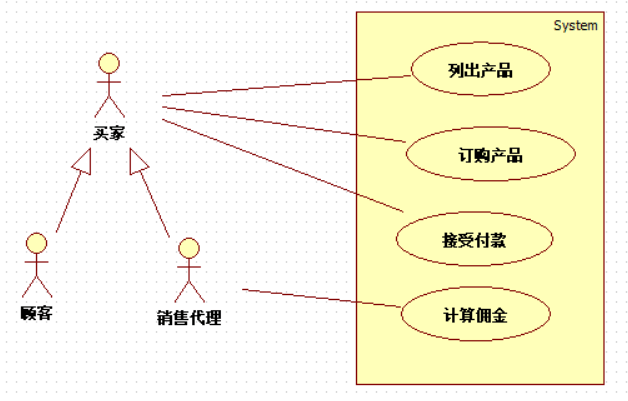

• 到场者与到场者（两个小人之间：买家与顾客、销售代理）：泛化关系，实线+空心箭头


2.4 用例描述

仅有用例图还不够，还必要细致的文字描述！这就是用例描述（Usecase description）。
用例描述包括：

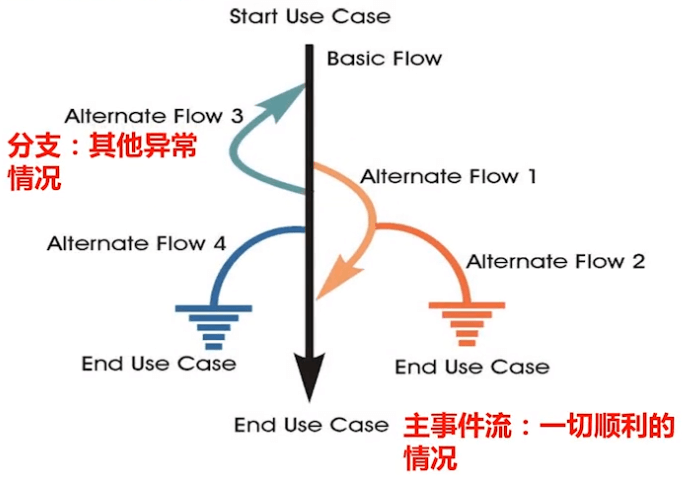

• 主变乱流：一切正常时的动作序列

• 异常变乱或可选变乱流：主变乱流的每一步都有大概出现异常，此处描述异常情况的处理


用例描述的格式

• 总述（Summary），这个用例大概是什么功能

• 到场者列表（Actor List），这个用例涉及到哪些到场者

• 前置条件（Pre-condition），这个用例要想运行，一定要满足一些条件。TAM取钱，必要网络要通，ATM里要有钱

• 描述（Description），怎么取钱，第一步，插卡，第二步，系统提示，第三步，输入密码，第四步，验证密码等等

• 后置条件（Post-condition），用例执行完后，系统应该处于哪种状态，取钱的后置条件，取到了真的钱，同时银行账户要扣掉对应的钱，不能多扣也不能少扣

• 异常情况（Exception），密码输错，余额不足，取的钱没吐出来


3 用例模型案例：POS系统

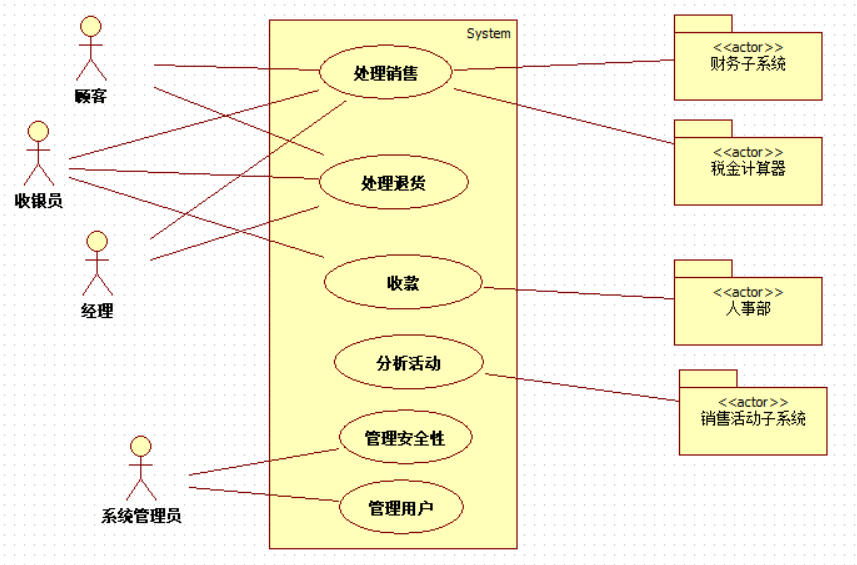

用例图

用例描述
用例：处理销售

• 总述（Summary）：完成一笔一样寻常销售的业务处理

• 到场者列表（Actor List）：顾客、收银员、财务子系、税金计算器…

• 前置条件（Pre-condition）：收银员必须经过确认和认证

• 描述（Description）：



  • 1）顾客s携带所购商品或服务到收银台通过POS机付款

  • 2）收银员开始一次新的销售交易

  • 3）收银员输入商品条码

  • 4）系统记录出售的商品，表现品名、代价、数目

  • 重复第3~4步，直到输入结束

  • 5）系统表现应付总额

  • 6）顾客付钱，系统处理付出

  • 7）系统记录完备的销售信息，打印票据

  • 8）顾客携带商品和票价离开，销售结束



• 后置条件（Post-condition）：



  • 系统完备记录该笔销售业务的信息

  • 系统正确协同其它子系统，确保数据一致性



• 异常情况（Exception）：



  • 3a：无效商品ID，收银员手工输入，或取消该商品

  • 3b：顾客要求删除某项已输入的商品，必要司理授权，并删除商品

  • 6a：顾客信用卡不足部分，必要现金付出，请司理授权，并接受现金

  • …




4 总结

本篇介绍了UML中的用例模型，包括到场者、用例、用例图、用例图中的关系、用例描述等等。
