【工具使用】STM32CubeMX-FreeRTOS操纵体系-信号标志、互斥锁、信号量篇

一、概述

    无论是新手照旧大佬，基于STM32单片机的开辟，使用STM32CubeMX都是可以极大提升开辟效率的，并且其界面化的开辟，也大大低落了新手对STM32单片机的开辟门槛。
    本文重要报告STM32芯片FreeRTOS信号标志、互斥锁和信号量的设置及其相关知识。
二、软件阐明

    STM32CubeMX是ST官方出的一款针对ST的MCU/MPU跨平台的图形化工具，支持在Linux、MacOS、Window体系下开辟，其对接的底层接口是HAL库，另外习惯于寄存器开辟的同学们，也可以使用LL库。STM32CubeMX除了集成MCU/MPU的硬件抽象层，另外还集成了像RTOS，文件体系，USB，网络，表现，嵌入式AI等中心件，这样开辟者就能够很轻松的完成MCU/MPU的底层驱动的设置，留出更多精力开辟上层功能逻辑，能够更进一步进步了嵌入式开辟效率。
    演示版本 6.1.0
三、FreeRTOS功能简介

    嵌入式初学者一样平常使用的是裸机开辟，而大多数所谓的进阶课程，就是使用操纵体系开辟。实在两者并不存在很大的差距，使用操纵体系，更多是在裸机开辟的基础上，限制在操纵体系要求的框架下举行开辟，同时必要注意操纵体系的一些特性，以防止出现问题。具体操纵体系开辟与裸机开辟的区别如下：
维度FreeRTOS（RTOS 开辟）裸机开辟（轮询 / 停止驱动）任务管理多任务并行（抢占式 / 协作式），自动调理单线程轮询 + 停止处理，手动和谐任务优先级及时性高（可精确控制任务执行顺序和响应时间）依赖停止优先级和轮询顺序，复杂场景易卡顿体系复杂度适合复杂逻辑（如多外设、通信协议、用户界面）适合简单逻辑（如单一传感器采集、LED 控制）代码结构模块化（任务独立，通过 IPC 通信）线性代码 + 全局变量，耦合度高资源占用需额外内存（栈空间、内核数据结构）资源占用极小（仅代码和须要数据）开辟成本学习成本较高（需明白 RTOS 概念）门槛低，适合快速实现简单功能可维护性任务隔离性好，扩展新功能更方便功能扩展可能需修改全局逻辑，维护困难     提到操纵体系，第一反应也是各人最早接触的，应该就是Windows体系了（当然新生代可能第一接触的是苹果的IOS体系或华为的鸿蒙体系），但由于Windows的交互友爱性，让各人很难感知到它的存在；而学习了嵌入式后，又知道了Linux这个天花板般的操纵体系存在，固然是个开源体系，但其体量也让大多数人忘而生畏，从而使操纵体系蒙上一层秘密的面纱。而今天的主角FreeRTOS，作为小体量且开源的操纵体系，正是敲开操纵体系秘密大门的砖头，带着我们了解其中的奥妙。
    FreeRTOS 是一款开源及时操纵体系（RTOS），专为嵌入式体系计划，尤实在用于资源受限的微控制器（MCU）。由 Richard Barry 开辟并发布首个版本（V1.0），最初名为 FreeRTOS Kernel，旨在提供轻量级、可移植的多任务处理本领。早期版本以代码简洁、易于移植为特点，迅速在嵌入式社区盛行。2012 年，成立 Real Time Engineers Ltd 公司，推动 FreeRTOS 贸易化，推出付费技术支持和扩展组件（如文件体系、TCP/IP 栈）。渐渐支持更多硬件平台（如 ARM Cortex-M、ESP32、RISC-V 等），并构建生态体系，包括中心件和工具链。2016 年，亚马逊（AWS）收购 FreeRTOS，将其纳入 IoT 战略，推出 AWS IoT Greengrass for FreeRTOS，强化物联网（IoT）毗连本领（如 MQTT、OTA 升级）。最新版本（停止 2025 年）为 V202212.00，连续优化及时性能、安全性和云集成，并提供免费的认证服务（如功能安全认证 IEC 61508）。
    FreeRTOS 以及时性、轻量级、可设置性为焦点，功能模块包括：

• 任务调理器


• 抢占式调理：支持多任务按优先级运行，高优先级任务可停止低优先级任务，确保及时响应。

• 协作式调理（可选）：任务自动释放控制权，适合对及时性要求不高的场景。

• 支持 任务优先级（最多 32 级，可设置）和 时间片轮转（同优先级任务分时执行）。


• 任务间通信（IPC）


• 队列（Queue）：任务 / 停止间传递数据，支持先辈先出（FIFO）或优先级队列。

• 信号量（Semaphore）：包括二进制信号量、计数信号量，用于资源同步与互斥（如 mutex 互斥信号量）。

• 事件组（Event Group）：实现任务间多事件同步。


• 内存管理


• 提供多种内存分配战略：
  – 静态分配：编译时分配固定内存，适合关键任务，避免内存碎片。
  – 动态分配：运行时动态申请内存（类似 C 语言 malloc），需注意碎片问题。

• 支持用户自界说内存管理方案。


• 定时器与停止管理


• 软件定时器：基于体系时钟的周期性或一次性定时器，支持回调函数。

• 停止安全接口：允许在停止服务步调（ISR）中安全访问 RTOS 资源（如队列、信号量）。


• 可设置性与移植性


• 通过头文件（FreeRTOSConfig.h）设置内核参数（如任务数目、栈大小、调理器行为），灵活适配不同硬件。

• 提供标准接口，移植到新平台只需实现少量汇编代码（如上下文切换）。


• 生态与扩展组件


• 中心件：集成文件体系（如 FATFS）、TCP/IP 栈（LwIP）、USB 协议栈、图形界面（GUI）等。

• 物联网支持：通过 AWS IoT 组件实现装备与云端通信，支持 MQTT、TLS 加密、装备管理等。

• 安全与认证：提供功能安全版本（如 FreeRTOS-Safety），通过 IEC 61508、ISO 26262 等认证，适合工业、汽车电子等场景。


    除了FreeRTOS，其他还有很多其他优秀的嵌入式操纵体系，其中就包括很多人学校里会学到的uC/OS-II，FreeRTOS与其他常见的嵌入式操纵体系对好比下：
维度FreeRTOSuC/OS-IIRTX（ARM）RIOT OS许可证开源（GPLv2，修改需开源）/ 贸易许可开源（需购买贸易许可用于产品）贸易许可（需授权）开源（BSD-2-Clause）及时性抢占式调理，微秒级响应抢占式调理，支持优先级继续抢占式调理，支持 CMSIS-RTOS 标准抢占式 + 协作式，适合 IoT 低功耗代码复杂度简洁，焦点代码约 10k 行 C 语言模块化计划，代码量较大集成于 Keil 工具链，抽象层美满面向 IoT，轻量级（<10KB 内存）生态体系丰富（AWS IoT、中心件、社区支持）成熟（工业、汽车范畴案例多）与 ARM 工具链深度整合（Keil、IAR）专注 IoT，支持传感器网络和低功耗协议资源占用极小（ROM: ~4KB，RAM: ~1KB）中等（ROM: ~10KB，RAM: ~2KB）中等（依赖组件数目）极轻量（适合 8/16 位 MCU）典型应用IoT 装备、消费电子、工业控制医疗装备、航空航天、汽车电子嵌入式体系开辟（ARM Cortex-M 系列）物联网边缘装备、传感器节点     FreeRTOS 依附轻量、开源、易移植的特性，成为嵌入式范畴最盛行的 RTOS 之一，尤其适合 IoT 和中小型及时体系。其与 AWS 的深度整合进一步强化了物联网本领，而功能安全认证版本则拓展了工业和汽车电子市场。相比裸机开辟，它能显着提升复杂体系的计划效率和及时性，但需权衡资源占用和学习成本。对于开辟者而言，若项目必要多任务调理、及时响应或将来扩展，FreeRTOS 是理想选择；若需求简单或资源受限，裸机开辟仍具优势。
四、FreeRTOS设置及应用

4.1 FreeRTOS设置阐明

    具体参考《【工具使用】STM32CubeMX-FreeRTOS操纵体系-任务、延时、定时器篇》，这里就不再赘述了。
4.2 接口阐明

    使用CubeMX生成的工程，会将FreeRTOS的接口再封装一层同一接口CMSIS-RTOS，这是 ARM 界说的一套 RTOS 抽象层标准，旨在通过同一接口屏蔽不同 RTOS 的差别。这里我们先来认识几个比较常用的接口。
4.2.1 信号标志

1. osSignalSet - 设置线程的信号标志

1. int32_t osSignalSet(osThreadId thread_id, int32_t signals);

复制代码

    向指定线程（thread_id）的信号标志寄存器中 按位设置 一个或多个信号标志（signals）。信号标志是线程的私有资源，每个线程有一组独立的标志位（通常是 32 位整数），用于表现异步事件的发生。
参数：
thread_id：目的线程的 ID（通过 osThreadCreate 或 osThreadGetId 获取）。
signals：要设置的信号标志（如 0x01、0x02 等，可通过按位或组合多个标志）。
返回值：
osOK：设置成功。
osErrorOS：操纵失败（如线程 ID 无效）。
2. osSignalClear - 扫除线程的信号标志

1. int32_t osSignalClear(osThreadId thread_id, int32_t signals);

复制代码

    从指定线程的信号标志寄存器中 按位扫除 一个或多个信号标志（signals）。返回值为扫除前的标志位状态，可用于判断哪些标志被扫除前已设置。
参数：
thread_id：目的线程的 ID。
signals：要扫除的信号标志（与 osSignalSet 中的标志位对应）。
返回值：
扫除前的信号标志值（若成功）。
0x80000000：参数无效（如线程 ID 不存在）。
注：通常在目的线程处理完信号后调用，避免重复处理同一事件。扫除操纵是线程安全的，由RTOS内核保证原子性。
3. osSignalWait - 等待线程的信号标志

1. osEvent osSignalWait(int32_t signals, uint32_t millisec);

复制代码

    使当前线程进入 阻塞状态，等待自身的信号标志满意指定条件。可指定等待所有标志位均被设置（signals 非零，按位与匹配）或恣意一个标志位被设置（signals 为 0）。
参数：
signals：
非零值：等待所有指定位均被设置（如 signals=0x03 表现等待标志 0 和 1 同时置位）。
0：等待恣意一个标志位被设置。
millisec：超时时间（单位：毫秒），0 表现永不超时。
返回值：
osEvent 结构体：
-status：状态码（如 osEventSignal 表现信号触发，osEventTimeout 表现超时）。
-value.signals：实际触发的信号标志值（仅当 .status 为 osEventSignal 时有效）。
使用流程

• 当前线程调用 osSignalWait 阻塞等待信号。

• 其他线程通过 osSignalSet 触发信号。

• 若满意条件或超时，当前线程恢复运行，通过返回值判断事件类型并处理。


4.2.2 互斥锁

1. 创建互斥锁（osMutexCreate）

1. osMutexCreate(const osMutexDef_t *mutex_def)

复制代码

    创建并初始化一个互斥锁。
参数：
mutex_def：互斥锁界说（通过 osMutex(name) 获取地址）。
返回值：
osMutexId：互斥锁 ID（非 NULL 表现成功）；
NULL：创建失败（如内存不足）。
2. 等待获取互斥锁（osMutexWait）

1. osMutexWait(osMutexId mutex_id, uint32_t millisec)

复制代码

    等待获取互斥锁（阻塞当前任务直到获取成功或超时）。
参数：
mutex_id：互斥锁 ID（由 osMutexCreate 返回）；
millisec：超时时间（单位：毫秒）：
0：不等待，立刻返回；
osWaitForever：无限等待（需包罗头文件 cmsis_os.h）。
返回值：
osOK：成功获取锁；
osErrorTimeout：超时未获取；
osErrorParameter：参数无效（如 mutex_id 为 NULL）。
注：优先级继续：若 RTOS 支持（如 FreeRTOS），低优先级任务持有锁时，高优先级任务等待会临时提升前者优先级，避免优先级反转。递归锁：同一任务可多次调用 osMutexWait，但需对应次数的 osMutexRelease 释放。
3. 释放互斥锁（osMutexRelease）

1. osMutexRelease(osMutexId mutex_id)

复制代码

    释放已持有的互斥锁。
参数：
mutex_id：互斥锁 ID。
返回值：
osOK：释放成功；
osErrorResource：调用者未持有该锁（非法释放）；
osErrorParameter：参数无效。
注：必须由持有锁的任务调用，停止服务步调（ISR）不可调用（需用信号量更换）。释放后，等待该锁的任务中优先级最高的任务将被唤醒。
4. 删除互斥锁（osMutexDelete）

1. osMutexDelete(osMutexId mutex_id)

复制代码

    删除一个不再使用的互斥锁，释放相关资源。
参数：
mutex_id：互斥锁 ID。
返回值：
osOK：删除成功；
osErrorResource：锁仍被持有（无法删除）；
osErrorParameter：参数无效。
注：删除前需确保 没有任务持有该锁 且 无任务在等待该锁，否则会导致不可猜测行为。动态分配的互斥锁需删除以释放内存；静态分配的锁可省略删除（由用户手动管理内存）。
特性互斥锁（Mutex）信号量（Semaphore）用途保护独占资源（一对一）控制资源计数（一对多）递归性支持（同一任务可重入）不支持优先级继续支持（部门 RTOS）不支持停止安全否（需用信号量更换）是（通过 xxxFromISR 函数） 4.2.3 信号量

1. 信号量对象界说宏（osSemaphoreDef 和 osSemaphore）

1. #if defined (osObjectsExternal)  // 外部定义（如在其他文件中声明）
2. #define osSemaphoreDef(name)  \
3. extern const osSemaphoreDef_t os_semaphore_def_##name
4. #else  // 本地定义
5.   #if (configSUPPORT_STATIC_ALLOCATION == 1)  // 静态内存分配
6.   #define osSemaphoreDef(name)  \
7.   const osSemaphoreDef_t os_semaphore_def_##name = { 0, NULL }
8.   #define osSemaphoreStaticDef(name, control)  \
9.   const osSemaphoreDef_t os_semaphore_def_##name = { 0, (control) }
10.   #else  // 动态内存分配（默认）
11.   #define osSemaphoreDef(name)  \
12.   const osSemaphoreDef_t os_semaphore_def_##name = { 0 }
13.   #endif
14. #endif
16. #define osSemaphore(name)  \
17. &os_semaphore_def_##name  // 获取信号量对象地址

复制代码

    声明或界说信号量对象的结构体（osSemaphoreDef_t）。
关键细节：
静态分配（configSUPPORT_STATIC_ALLOCATION=1）：需手动指定内存（如 osSemaphoreStaticDef 传入控制块地址），适合内存受限场景。
动态分配：RTOS 自动管理内存，使用更灵活。
命名规则：信号量对象名为 os_semaphore_def_，通过 osSemaphore(name) 访问其地址。
2. 创建信号量（osSemaphoreCreate）

1. osSemaphoreId osSemaphoreCreate(const osSemaphoreDef_t *semaphore_def, int32_t count);

复制代码

    初始化信号量对象，指定初始可用资源数 count。
参数：
semaphore_def：信号量界说结构体指针（通过 osSemaphore(name) 获取）。
count：初始可用资源数：
二进制信号量：count = 1（初始可用）。
计数信号量：count = N（N 为资源总数）。
返回值：
成功：信号量 ID（非 NULL）。
失败：NULL（如内存不足）。
3. 等待信号量（osSemaphoreWait）

1. int32_t osSemaphoreWait(osSemaphoreId semaphore_id, uint32_t millisec);

复制代码

    获取信号量（斲丧一个令牌），若资源不可用则阻塞等待。
参数：
semaphore_id：信号量 ID（由 osSemaphoreCreate 返回）。
millisec：超时时间（单位：毫秒）：
0：不等待，立刻返回当前状态。
osWaitForever：无限等待（需 RTOS 支持）。
返回值：
osOK：成功。
其他：其他超时等异常，具体参考源码的界说

1. typedef enum  {
2.   osOK                    =     0,       ///< function completed; no error or event occurred.
3.   osEventSignal           =  0x08,       ///< function completed; signal event occurred.
4.   osEventMessage          =  0x10,       ///< function completed; message event occurred.
5.   osEventMail             =  0x20,       ///< function completed; mail event occurred.
6.   osEventTimeout          =  0x40,       ///< function completed; timeout occurred.
7.   osErrorParameter        =  0x80,       ///< parameter error: a mandatory parameter was missing or specified an incorrect object.
8.   osErrorResource         =  0x81,       ///< resource not available: a specified resource was not available.
9.   osErrorTimeoutResource  =  0xC1,       ///< resource not available within given time: a specified resource was not available within the timeout period.
10.   osErrorISR              =  0x82,       ///< not allowed in ISR context: the function cannot be called from interrupt service routines.
11.   osErrorISRRecursive     =  0x83,       ///< function called multiple times from ISR with same object.
12.   osErrorPriority         =  0x84,       ///< system cannot determine priority or thread has illegal priority.
13.   osErrorNoMemory         =  0x85,       ///< system is out of memory: it was impossible to allocate or reserve memory for the operation.
14.   osErrorValue            =  0x86,       ///< value of a parameter is out of range.
15.   osErrorOS               =  0xFF,       ///< unspecified RTOS error: run-time error but no other error message fits.
16.   os_status_reserved      =  0x7FFFFFFF  ///< prevent from enum down-size compiler optimization.
17. } osStatus;

复制代码

4. 释放信号量（osSemaphoreRelease）

1. osStatus osSemaphoreRelease(osSemaphoreId semaphore_id);

复制代码

    释放信号量（归还一个令牌），唤醒等待该信号量的线程。
参数：
semaphore_id：信号量 ID。
返回值：
osOK：成功。
其他同等待信号量
5. 删除信号量（osSemaphoreDelete）

1. osStatus osSemaphoreDelete(osSemaphoreId semaphore_id);

复制代码

    烧毁信号量对象，释放其占用的内存。
参数：
semaphore_id：信号量 ID。
返回值：
osOK：成功（需确保无线程等待该信号量）。
其他同等待信号量
注：删除前需确保没有线程正在等待该信号量，否则可能导致不可猜测行为。动态分配的信号量需删除以释放内存，静态分配的信号量需手动管理生命周期。
特性信号量互斥锁典型用途资源计数、线程同步互斥访问（需优先级继续）计数支持支持计数（N ≥ 1）仅二进制（N = 1）优先级继续不支持支持（避免优先级反转）释放者恣意线程可释放仅持有锁的线程可释放 4.3 应用设置

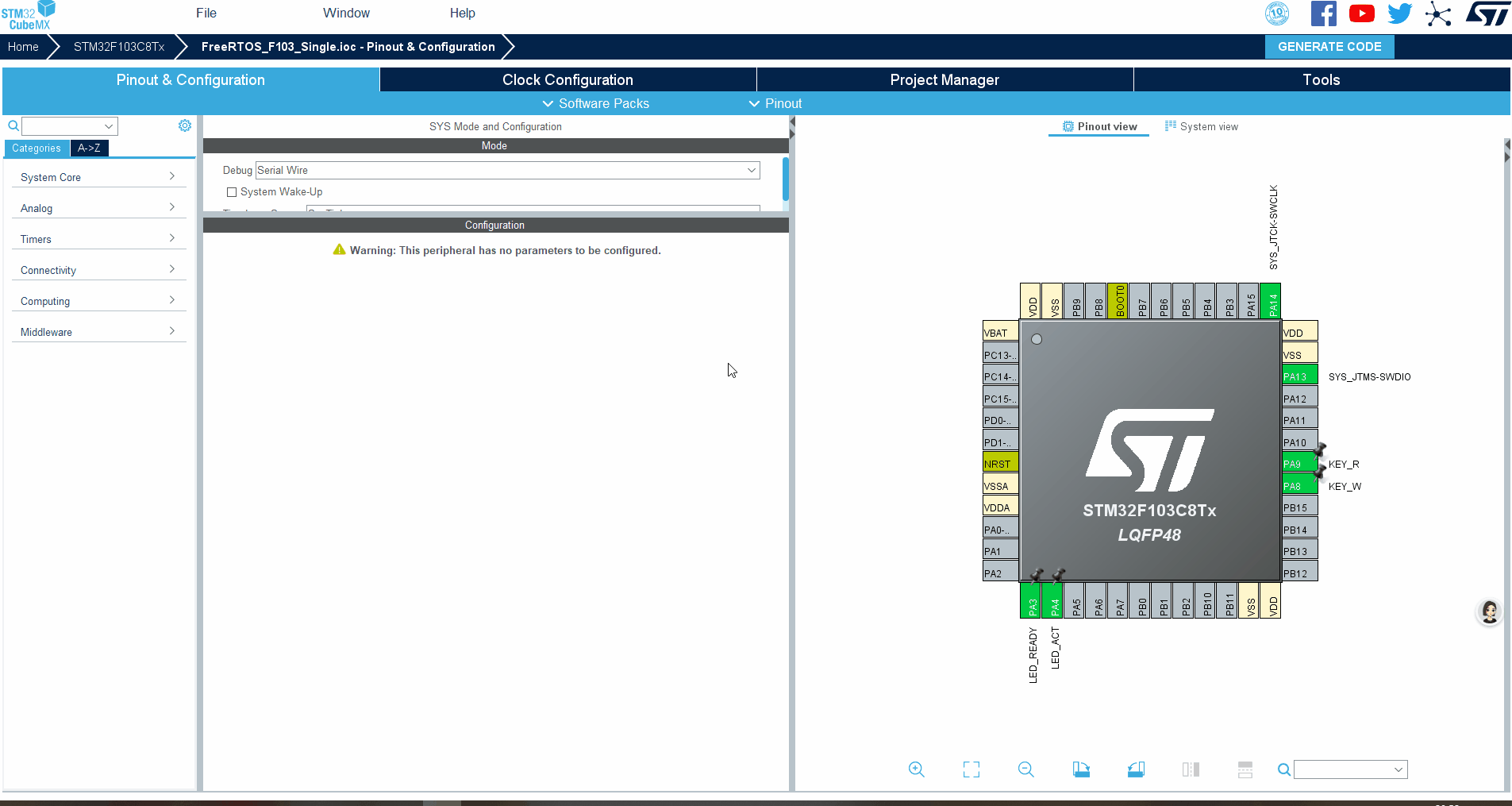

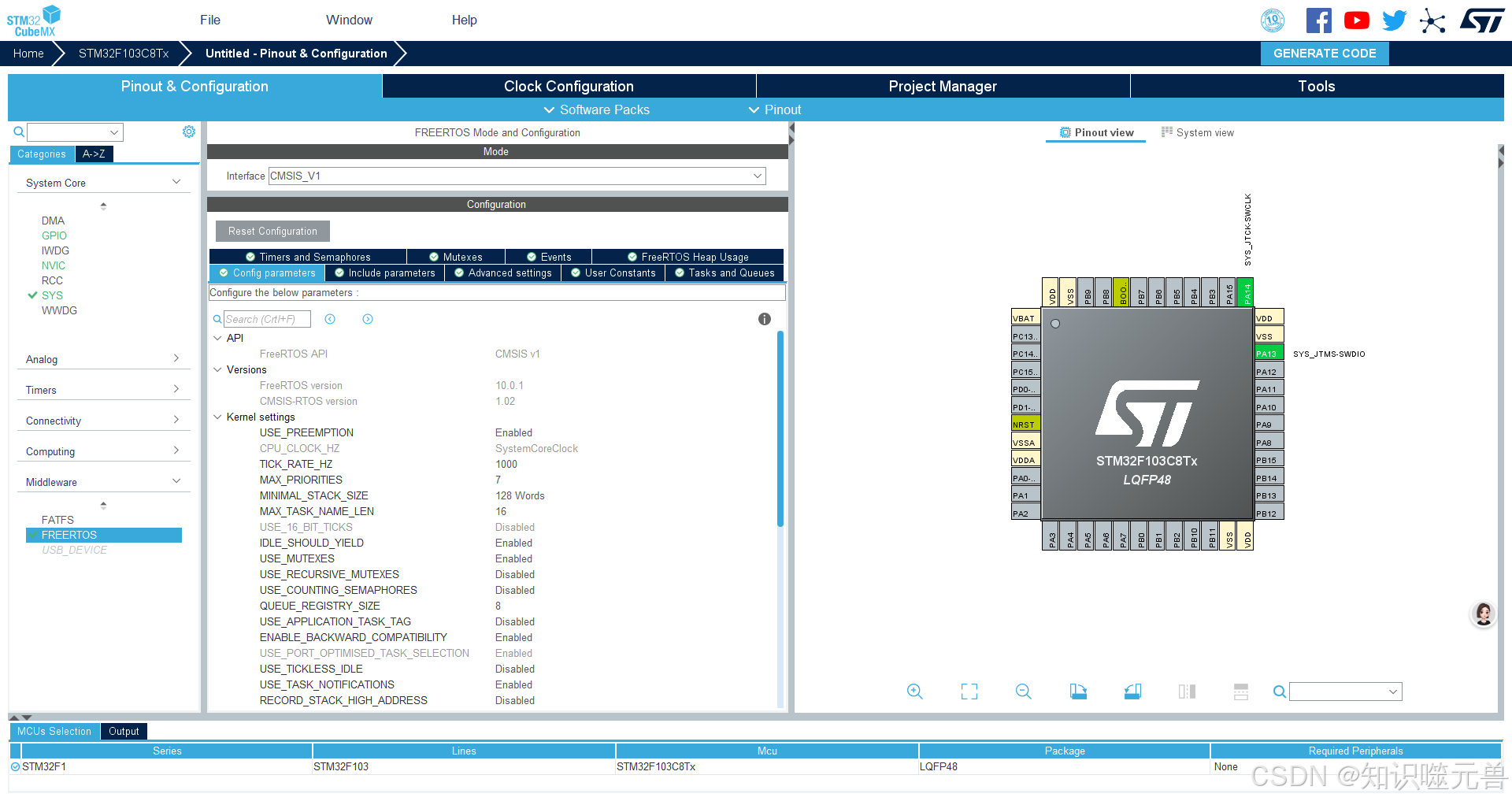

    在之前线程、延时、定时器篇中设置的基础上，再使能信号标志、互斥锁、信号量的功能。并且由于信号量、互斥锁这些更多应用在两个或多个线程之间，为了演示其一样平常的应用方式，这里必要多设置几个线程。由于这里用到信号量的资源计数功能，以是要在CubeMX中使能USE_COUNTING_SEMAPHORES的功能，启用信号量计数。互斥锁必要使能USE_MUTEXES，这里一样平常默认是使能的。

4.4 代码实现

4.4.1 信号标志

    信号标志实现一个功能：响应线程B和C的按键信号，在线程A中表现不同的灯。这里让按下KEY_R键闪LED_ACT，按下KEY_W键闪LED_READY。（由于按键在不同的线程里，而闪灯在同一个线程中，以是实际表现效果是按下按键后会延迟闪灯）

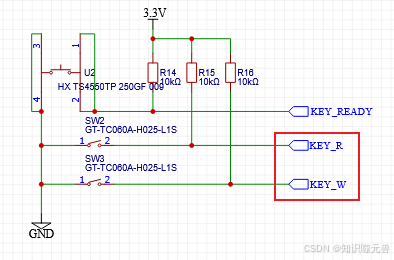

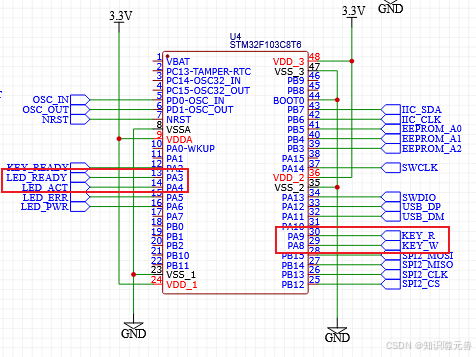

1. /* USER CODE BEGIN 4 */
2. #define LEDACT_EVENT        (1 << 0)
3. #define LEDREADY_EVENT      (1 << 1)
4. osThreadId LEDThreadID;
6. /* USER CODE END 4 */
8. /* USER CODE BEGIN Header_StartDefaultTask */
9. /**
10.   * @brief  Function implementing the defaultTask thread.
11.   * @param  argument: Not used
12.   * @retval None
13.   */
14. /* USER CODE END Header_StartDefaultTask */
15. void StartDefaultTask(void const * argument)
16. {
17.   /* USER CODE BEGIN 5 */
18.   /* 获取当前线程ID */
19.   LEDThreadID = osThreadGetId();
21.   /* Infinite loop */
22.   for(;;)
23.   {
24.     osEvent ret = osSignalWait(LEDACT_EVENT | LEDREADY_EVENT, 500);
25.     if (ret.value.signals == LEDACT_EVENT)
26.     {
27.         HAL_GPIO_WritePin(LED_ACT_GPIO_Port, LED_ACT_Pin, GPIO_PIN_RESET);
28.         osDelay(500);
29.         HAL_GPIO_WritePin(LED_ACT_GPIO_Port, LED_ACT_Pin, GPIO_PIN_SET);
30.         osDelay(500);
31.     }
32.     if (ret.value.signals == LEDREADY_EVENT)
33.     {
34.         HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_RESET);
35.         osDelay(500);
36.         HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_SET);
37.         osDelay(500);
38.     }
39.   }
40.   /* USER CODE END 5 */
41. }
44. /* USER CODE BEGIN Header_StartTask03 */
45. /**
46. * @brief Function implementing the myTask03 thread.
47. * @param argument: Not used
48. * @retval None
49. */
50. /* USER CODE END Header_StartTask03 */
51. void StartTask03(void const * argument)
52. {
53.   /* USER CODE BEGIN StartTask03 */
54.   /* Infinite loop */
55.   for(;;)
56.   {
57.     if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_R_GPIO_Port, KEY_R_Pin))
58.     {
59.         /* 经典5ms消抖 */
60.         osDelay(5);
61.         if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_R_GPIO_Port, KEY_R_Pin))
62.         {
63.             /* 直到放开才算完成一次按键 */
64.             while (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_R_GPIO_Port, KEY_R_Pin));
65.             osSignalSet(LEDThreadID, LEDACT_EVENT);
66.         }
67.     }
68.   }
69.   /* USER CODE END StartTask03 */
70. }
72. /* USER CODE BEGIN Header_StartTask04 */
73. /**
74. * @brief Function implementing the myTask04 thread.
75. * @param argument: Not used
76. * @retval None
77. */
78. /* USER CODE END Header_StartTask04 */
79. void StartTask04(void const * argument)
80. {
81.   /* USER CODE BEGIN StartTask04 */
82.   /* Infinite loop */
83.   for(;;)
84.   {
85.       if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_W_GPIO_Port, KEY_W_Pin))
86.       {
87.           /* 经典5ms消抖 */
88.           osDelay(5);
89.           if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_W_GPIO_Port, KEY_W_Pin))
90.           {
91.               /* 直到放开才算完成一次按键 */
92.               while (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_W_GPIO_Port, KEY_W_Pin));
93.               osSignalSet(LEDThreadID, LEDREADY_EVENT);
94.           }
95.       }
96.   }
97.   /* USER CODE END StartTask04 */
98. }

复制代码

4.4.2 互斥锁

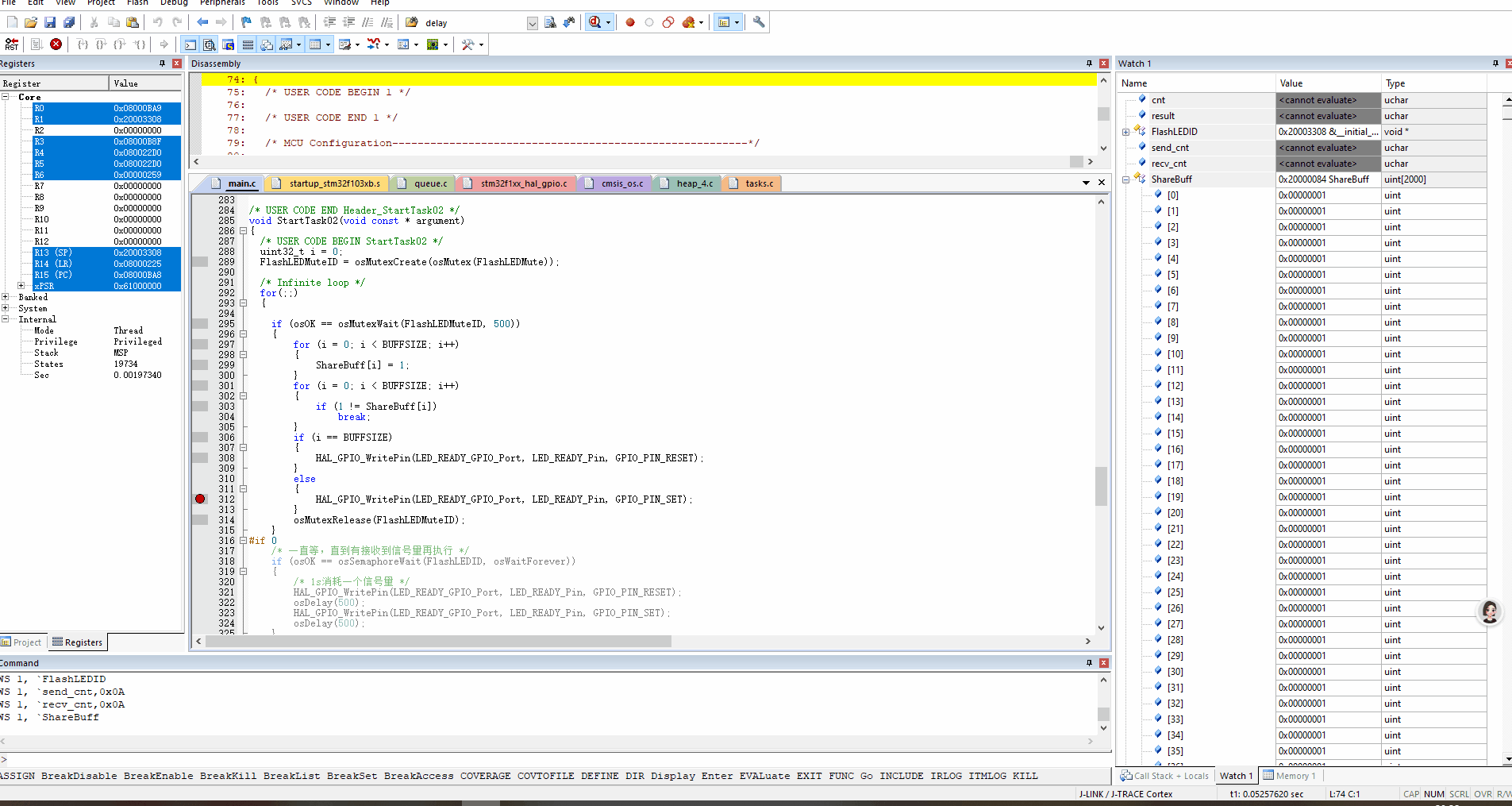

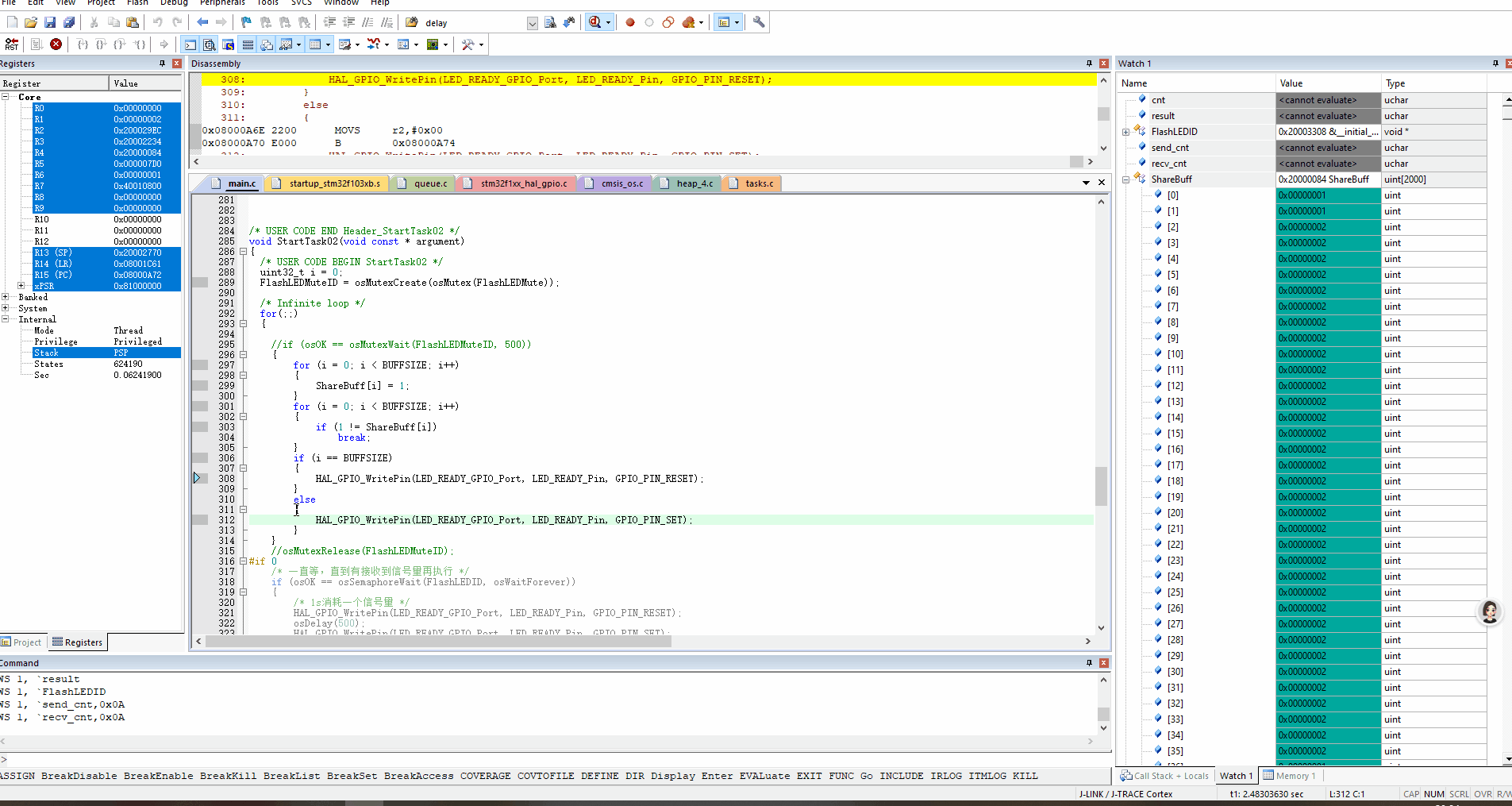

    互斥锁实现一个功能：保护一个临界资源的使用（即保护共享资源，防止重入的问题）。这里为了直观演示且增大复现的概率，把单片机的主频调成1MHz，让循环的时间拉长，然后对比下加互斥锁和不加互斥锁的区别。

1. /* USER CODE BEGIN Header_StartTask02 */
2. /**
3. * @brief Function implementing the myTask02 thread.
4. * @param argument: Not used
5. * @retval None
6. */
7. #define BUFFSIZE            (2000)
8. uint32_t ShareBuff[BUFFSIZE];
10. /* 互斥锁相关定义 */
11. osMutexDef(FlashLEDMute);
12. osMutexId FlashLEDMuteID;
16. /* USER CODE END Header_StartTask02 */
17. void StartTask02(void const * argument)
18. {
19.   /* USER CODE BEGIN StartTask02 */
20.   uint32_t i = 0;
21.   FlashLEDMuteID = osMutexCreate(osMutex(FlashLEDMute));
23.   /* Infinite loop */
24.   for(;;)
25.   {
26.     //if (osOK == osMutexWait(FlashLEDMuteID, 500))
27.     {
28.         for (i = 0; i < BUFFSIZE; i++)
29.         {
30.             ShareBuff[i] = 1;
31.         }
32.         for (i = 0; i < BUFFSIZE; i++)
33.         {
34.             if (1 != ShareBuff[i])
35.                 break;
36.         }
37.         if (i == BUFFSIZE)
38.         {
39.             HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_RESET);
40.         }
41.         else
42.         {
43.             HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_SET);
44.         }
45.         //osMutexRelease(FlashLEDMuteID);
46.     }
47.     osDelay(1);
48.   }
49.   /* USER CODE END StartTask02 */
50. }
52. /* USER CODE BEGIN Header_StartTask03 */
53. /**
54. * @brief Function implementing the myTask03 thread.
55. * @param argument: Not used
56. * @retval None
57. */
58. /* USER CODE END Header_StartTask03 */
59. void StartTask03(void const * argument)
60. {
61.   /* USER CODE BEGIN StartTask03 */
62.   /* Infinite loop */
63.   for(;;)
64.   {
65.     //if (osOK == osMutexWait(FlashLEDMuteID, 500))
66.     {
67.         for (uint32_t i = 0; i < BUFFSIZE; i++)
68.         {
69.             ShareBuff[i] = 2;
70.         }
71.         //osMutexRelease(FlashLEDMuteID);
72.     }
73.     osDelay(1);
74.   }
75.   /* USER CODE END StartTask03 */
76. }

复制代码

下面是加了互斥锁后

1. /* USER CODE BEGIN Header_StartTask02 */
2. /**
3. * @brief Function implementing the myTask02 thread.
4. * @param argument: Not used
5. * @retval None
6. */
7. #define BUFFSIZE            (2000)
8. uint32_t ShareBuff[BUFFSIZE];
10. /* 互斥锁相关定义 */
11. osMutexDef(FlashLEDMute);
12. osMutexId FlashLEDMuteID;
16. /* USER CODE END Header_StartTask02 */
17. void StartTask02(void const * argument)
18. {
19.   /* USER CODE BEGIN StartTask02 */
20.   uint32_t i = 0;
21.   FlashLEDMuteID = osMutexCreate(osMutex(FlashLEDMute));
23.   /* Infinite loop */
24.   for(;;)
25.   {
26.     if (osOK == osMutexWait(FlashLEDMuteID, 500))
27.     {
28.         for (i = 0; i < BUFFSIZE; i++)
29.         {
30.             ShareBuff[i] = 1;
31.         }
32.         for (i = 0; i < BUFFSIZE; i++)
33.         {
34.             if (1 != ShareBuff[i])
35.                 break;
36.         }
37.         if (i == BUFFSIZE)
38.         {
39.             HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_RESET);
40.         }
41.         else
42.         {
43.             HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_SET);
44.         }
45.         osMutexRelease(FlashLEDMuteID);
46.     }
47.     osDelay(1);
48.   }
49.   /* USER CODE END StartTask02 */
50. }
52. /* USER CODE BEGIN Header_StartTask03 */
53. /**
54. * @brief Function implementing the myTask03 thread.
55. * @param argument: Not used
56. * @retval None
57. */
58. /* USER CODE END Header_StartTask03 */
59. void StartTask03(void const * argument)
60. {
61.   /* USER CODE BEGIN StartTask03 */
62.   /* Infinite loop */
63.   for(;;)
64.   {
65.     if (osOK == osMutexWait(FlashLEDMuteID, 500))
66.     {
67.         for (uint32_t i = 0; i < BUFFSIZE; i++)
68.         {
69.             ShareBuff[i] = 2;
70.         }
71.         osMutexRelease(FlashLEDMuteID);
72.     }
73.     osDelay(1);
74.   }
75.   /* USER CODE END StartTask03 */
76. }

复制代码

    如果这里单看StartTask02任务里的操纵，是完全看不出有什么问题的，这就是使用操纵体系与裸机开辟最大的区别。操纵体系是存在多线程的，线程之间的轮转方式，除了通过一些osDelay延时接口，或信号量等等待接口对当前任务举行让出外，还有固定的时间片轮转机制，也就是当一个线程运行到达一个时间片的长度时（一个时间片一样平常就是操纵体系设置的时基，这里是1ms），会跳出查找是否有同等优先级的其他线程必要运行，如果有会执行轮转。因此当线程中执行大量操纵，且同其他线程共用同一个资源时，就容易在资源使用的界限被其他线程误修改，且当中的时序不可控，最终表现出来就是征象很随机，问题概率性出现。这就是嵌入式经常讲的重入问题。以是在操纵体系中，为了防止这种共享资源应用异常，可以使用互斥锁对该资源举行保护，防止使用过程中异常切出。
4.4.3 信号量

    信号量实现一个功能：按照按键按下的次数闪烁对应的次数。这里设置按多少次KEY_W键亮LED_READY灯多少次，最大次数为5次。不外这个应用方式用得不是很适当，由于创建信号量的时间，初始就存在5个信号量，必要斲丧完再等按键新释放的信号量，跟一开始的计划想法不大一样，不外这里用来学习接口的用法也足够了。

1. /* USER CODE BEGIN Header_StartTask02 */
2. /**
3. * @brief Function implementing the myTask02 thread.
4. * @param argument: Not used
5. * @retval None
6. */
7. osSemaphoreDef(FlashLED);
8. osSemaphoreId FlashLEDID;
11. /* USER CODE END Header_StartTask02 */
12. void StartTask02(void const * argument)
13. {
14.   /* USER CODE BEGIN StartTask02 */
15.   /* Infinite loop */
16.   for(;;)
17.   {
18.     /* 一直等，直到有接收到信号量再执行 */
19.     if (osOK == osSemaphoreWait(FlashLEDID, osWaitForever))
20.     {
21.         /* 1s消耗一个信号量 */
22.         HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_RESET);
23.         osDelay(500);
24.         HAL_GPIO_WritePin(LED_READY_GPIO_Port, LED_READY_Pin, GPIO_PIN_SET);
25.         osDelay(500);
26.     }
27.   }
28.   /* USER CODE END StartTask02 */
29. }
31. /* USER CODE BEGIN Header_StartTask03 */
32. /**
33. * @brief Function implementing the myTask03 thread.
34. * @param argument: Not used
35. * @retval None
36. */
37. /* USER CODE END Header_StartTask03 */
38. void StartTask03(void const * argument)
39. {
40.   /* USER CODE BEGIN StartTask03 */
41.   /* 最多闪5下 */
42.   FlashLEDID = osSemaphoreCreate(osSemaphore(FlashLED), 5);
43.   /* Infinite loop */
44.   for(;;)
45.   {
46.     if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_W_GPIO_Port, KEY_W_Pin))
47.     {
48.         /* 经典5ms消抖 */
49.         osDelay(5);
50.         if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_W_GPIO_Port, KEY_W_Pin))
51.         {
52.             /* 直到放开才算完成一次按键 */
53.             while (GPIO_PIN_RESET == HAL_GPIO_ReadPin(KEY_W_GPIO_Port, KEY_W_Pin));
54.             osSemaphoreRelease(FlashLEDID);
55.         }
56.     }
58.   }
59.   /* USER CODE END StartTask03 */
60. }

复制代码

五、注意事项

1、使用操纵体系要注意共享资源的使用，如果存在两个任务同时读写同一个共用内存时，要注意是否存在重入问题，如果必要保护该临界资源，可以通过互斥锁的方式举行保护。
2、信号量在创建的时间设置最大资源个数时，会同步创建同样多的资源数。
六、相关链接

对于刚入门的小同伴可以先看下STM32CubeMX的基础使用及Keil的基础使用。
【工具使用】STM32CubeMX-基础使用篇
【工具使用】Keil5软件使用-基础使用篇
【工具使用】STM32CubeMX-FreeRTOS操纵体系-任务、延时、定时器篇

免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！更多信息从访问主页：qidao123.com:ToB企服之家，中国第一个企服评测及商务社交产业平台。

继续阅读请点击广告
