芯片测试中由MCU下载程序，测试芯片内接口、FLASH等环境

芯片测试中“由 MCU 下载程序，测试芯片内部接口、FLASH 等环境并反馈结果”通常是在生产测试（ATE）或板级测试（ATE-BIT/BIST）阶段使用的一种自测试（BIST）机制，主要用于验证芯片功能是否及格，特别实用于 射频芯片、SoC、MCU 芯片 等具有 Flash 或外设的器件。
1.整体流程概览

• 上电 & 初始化
  ↓

• MCU 下载测试程序
  ↓

• 程序运行测试接口、Flash 等功能
  ↓

• MCU 将测试结果反馈给测试机
  ↓

• 主动判定是否通过

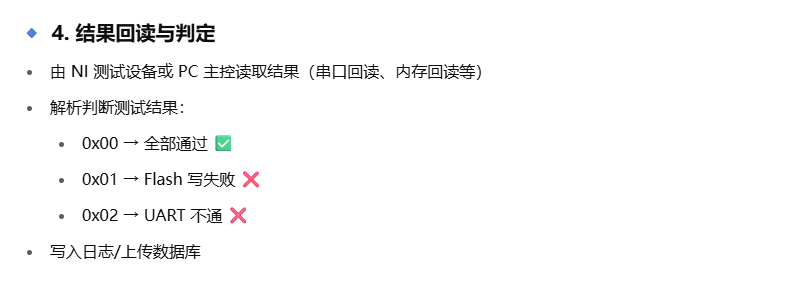

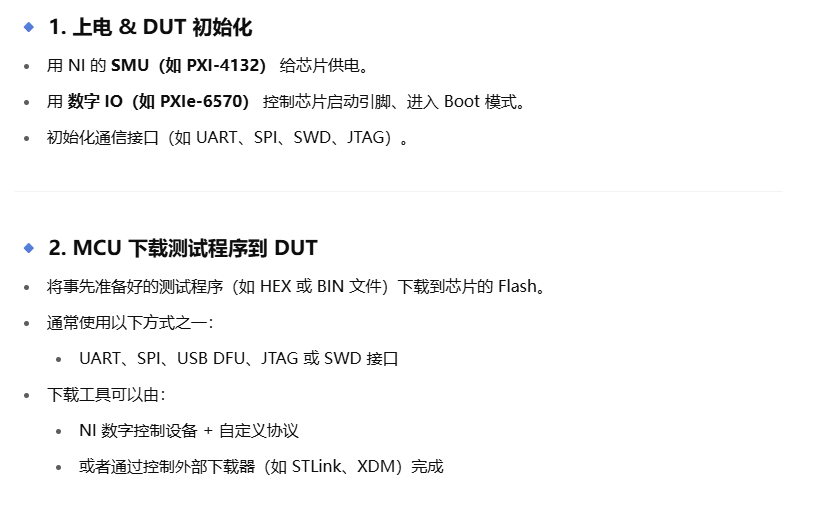

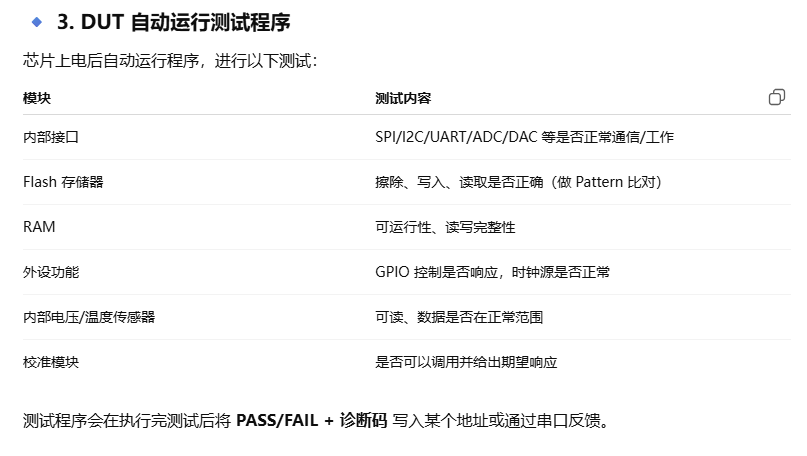

2.详细测试流程阐明

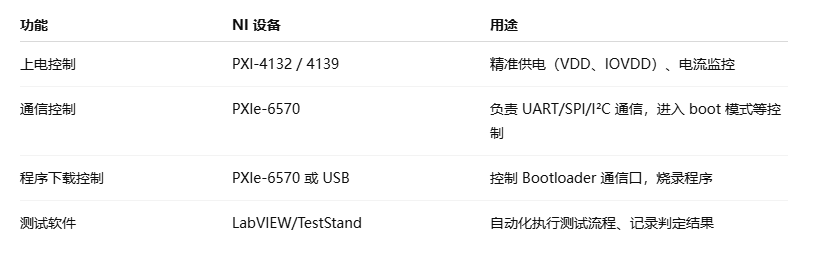

3.常用 NI 设备推荐

4.图示流程图

+--------------------------+
| 上电供电 (SMU)           |
+--------------------------+
↓
+--------------------------+
| 控制芯片进入 Boot 模式    |
| (GPIO 控制 + 拉低BootPin) |
+--------------------------+
↓
+--------------------------+
| 通过串口/SPI/JTAG 下载程序 |
+--------------------------+
↓
+--------------------------+
| MCU 执行测试逻辑         |
|  - 接口读写               |
|  - Flash 擦/写/读校验     |
|  - 温度传感器等功能验证   |
+--------------------------+
↓
+--------------------------+
| 回传结果 → 主控判定       |
+--------------------------+

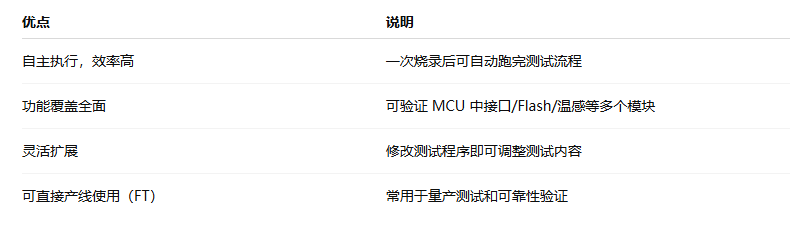

5.测试优势

6.总结

• 这种方式本质上是一种MCU 自测 + 外部控制的架构；

• 实用于有 BootLoader / Flash 的芯片；

• 常见于 RF/MCU/SoC 测试，能显著减少外部测控资源的使用；

• NI 设备负责供电、通信、控制和数据采集。
