GitDiagram - GitHub 仓库可视化工具

项目链接：https://github.com/ahmedkhaleel2004/gitdiagram
将任何 GitHub 仓库转换为交互式架构图，只需更换 URL 中的 hub 为 diagram。
✨ 核心功能

• 即时可视化：将代码库结构转换为系统设计/架构图

• 交互式导航：点击组件直接跳转到源文件和目录

• 快速生成：基于 Claude 3.5 Sonnet 实现快速精确的图表生成

• 自定义修改：支持通过指令修改和重新生成图表

• API 集成：提供公共 API 接口（开辟中）


🚀 快速开始

• URL 更换法：
  1. https://github.com/owner/repo → https://githdiagram.com/owner/repo

  复制代码

示例：https://github.com/carlosferrazza/humanoid-bench
改成：https://gitdiagram.com/carlosferrazza/humanoid-bench

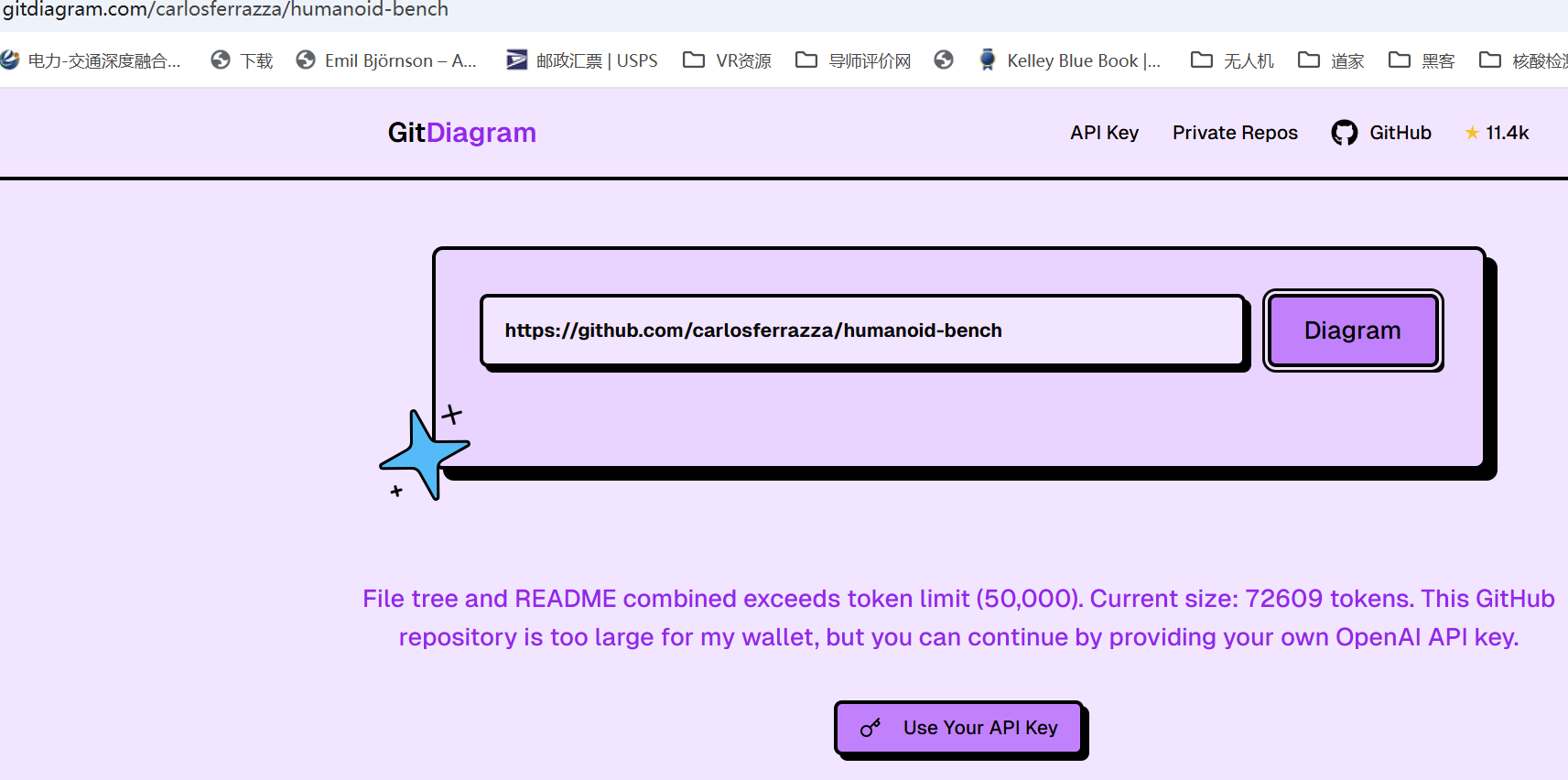

大项目不行，大概要本地部署：

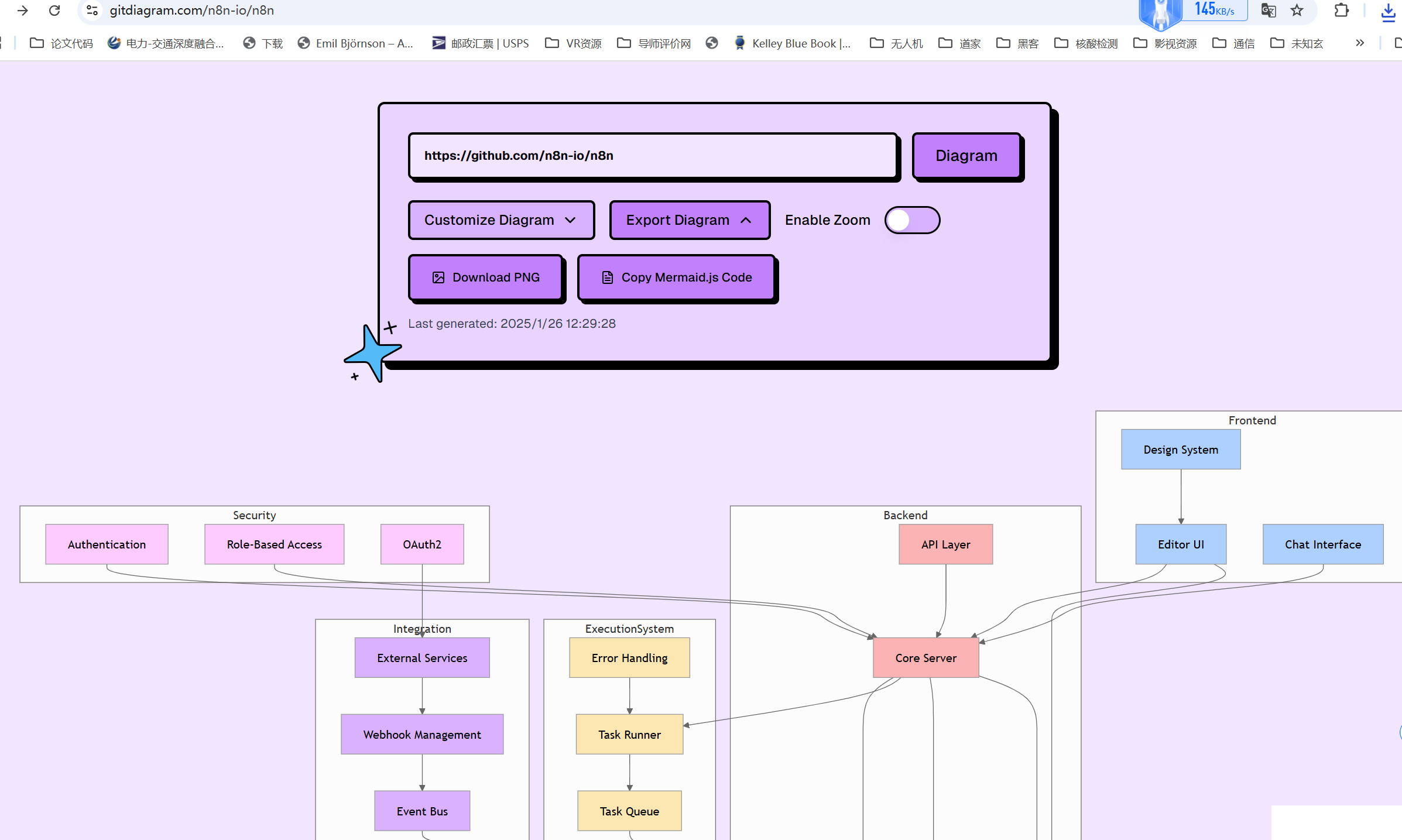

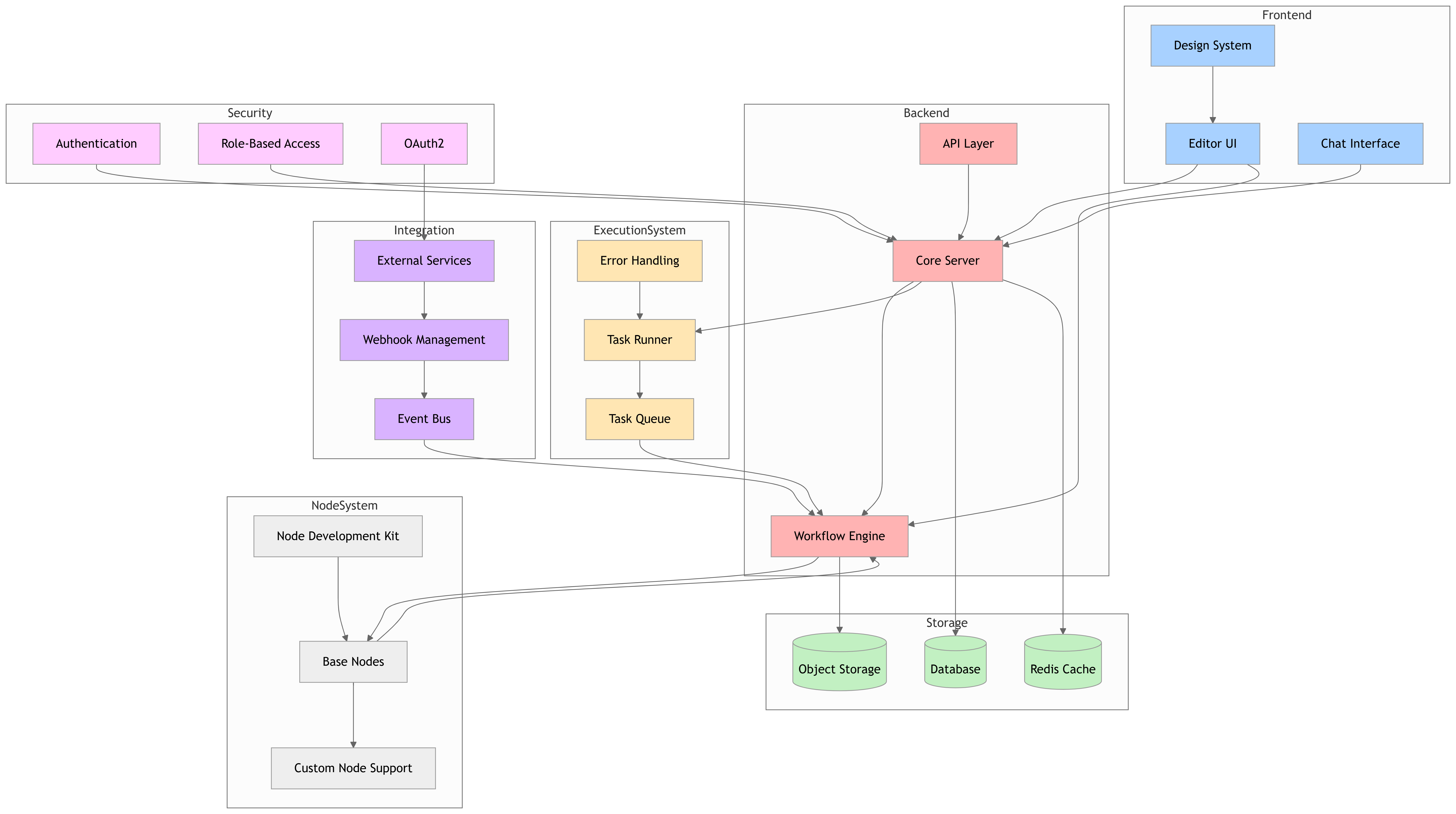

小项目可以https://gitdiagram.com/n8n-io/n8n

• 网页端访问：
  直接访问 gitdiagram.com 并输入仓库地址


🔒 私有仓库支持

• 点击导航栏 “Private Repos”

• 提供具有 repo 权限的 GitHub 个人访问令牌


🛠️ 技能栈

组件技能选型前端Next.js, TypeScript, Tailwind CSS后端FastAPI, Python数据库PostgreSQL (Drizzle ORM)AI 模型Claude 3.5 Sonnet部署Vercel (前端), EC2 (后端)分析工具PostHog, Api-Analytics🖥️ 本地部署

1. 克隆仓库
2. git clone https://github.com/ahmedkhaleel2004/gitdiagram.git
3. cd gitdiagram
5. 安装依赖
6. pnpm i
8. 配置环境变量
9. cp .env.example .env
10. 编辑 .env 文件添加 Anthropic API 密钥
12. 启动后端
13. docker-compose up --build -d
15. 初始化数据库
16. chmod +x start-database.sh
17. ./start-database.sh
19. 启动前端
20. pnpm dev

复制代码

访问 localhost:3000 即可利用
🤝 贡献指南

欢迎提交 Pull Request！发起步调：

• Fork 仓库

• 创建特性分支 (git checkout -b feature/AmazingFeature)

• 提交更改 (git commit -m 'Add some AmazingFeature')

• 推送到分支 (git push origin feature/AmazingFeature)

• 打开 Pull Request


📜 许可证

MIT License - 详见 LICENSE 文件

---

   📌 提示：当前为免费无速率限礼服务，未来大概调整
🔮 路线图：计划实现字体图标支持和嵌入式图表功能（类似 star-history.com）
