QSFP+、QSFP28、QSFP-DD接口分别实现40G、100G、200G/400G以太网接口

常用的光模块布局情势：
1）QSFP+等效于4个SFP+，支持4×10Gbit/s通道传输，可通过4个通道实现40Gbps传输速率。与SFP+相比，QSFP+光模块的传输速率可达SFP+光模块的四倍，在摆设40G网络时可直接利用QSFP+光模块，从而在有效节流本钱的同时提高端口密度。
2）QSFP28为满足100G应用需求而生，共有4个高速差分信号通道，每路通道传输速率25Gbps，可满足100G以太网（4×25Gbps）与EDR InfiniBand的应用需求。
3）QSFP-DD支持28Gbps NRZ或56Gbps PAM-4，以实现每个端口200Gbps或400Gbps的以太网。同时QSFP-DD兼容性很好， QSFP+ (40G)、QSFP28 (100G)和QSFP56 (200G)的光模块可以插入到QSFP-DD光笼子利用。

光模块的范例：单模（远间隔、LR、代价高）、多模（近间隔、SR、代价自制），调制方式有NRZ、PAM等方式。典范100G以太网光模块的定名为：

1）100GBASE-SR4 QSFP28:表现100G速率，short间隔（一遍100米内，多模）、4芯、QSFP28封装

2）100GBASE-LR4 QSFP28:表现100G速率，long间隔（2~10km，单模）、QSFP28封装

兼容性测试：

在优数科技的PCIe-403信号处理惩罚板（接纳VU13P FPGA）上，利用QSFP光模块（电信号）、插入两个QSFP-DD的光笼子中：

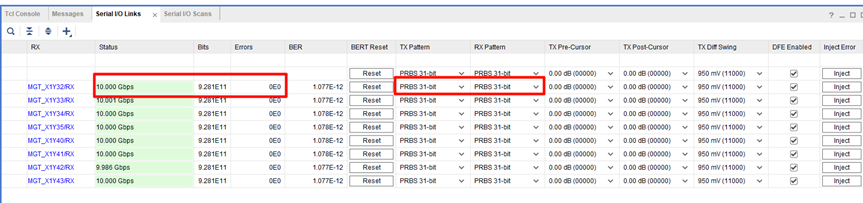

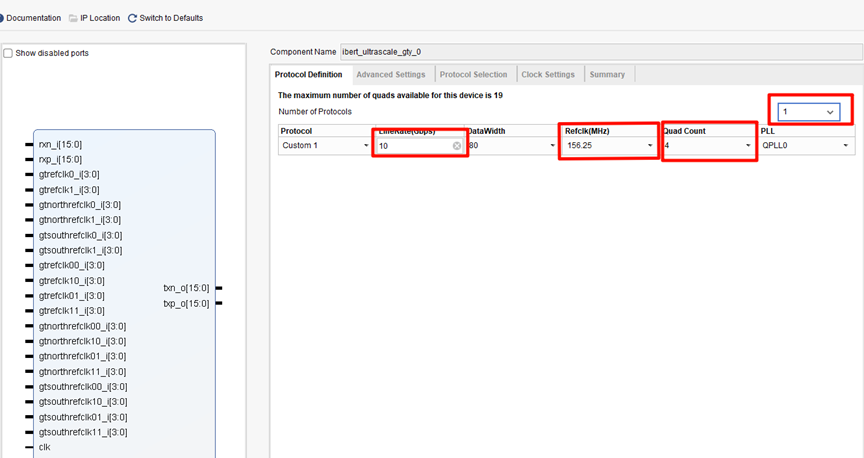

测试4路10Gbps的Ibert回环如下：

以上ibert测试表现无误码。把速率调整到每条lane为25Gbps，也同样无误码。

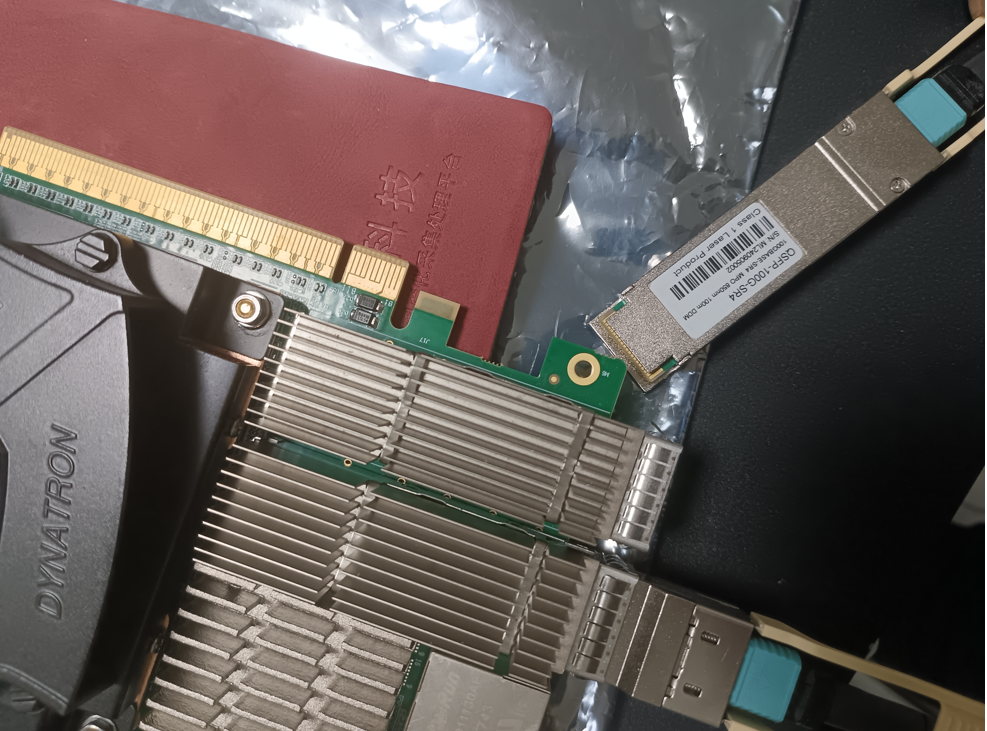

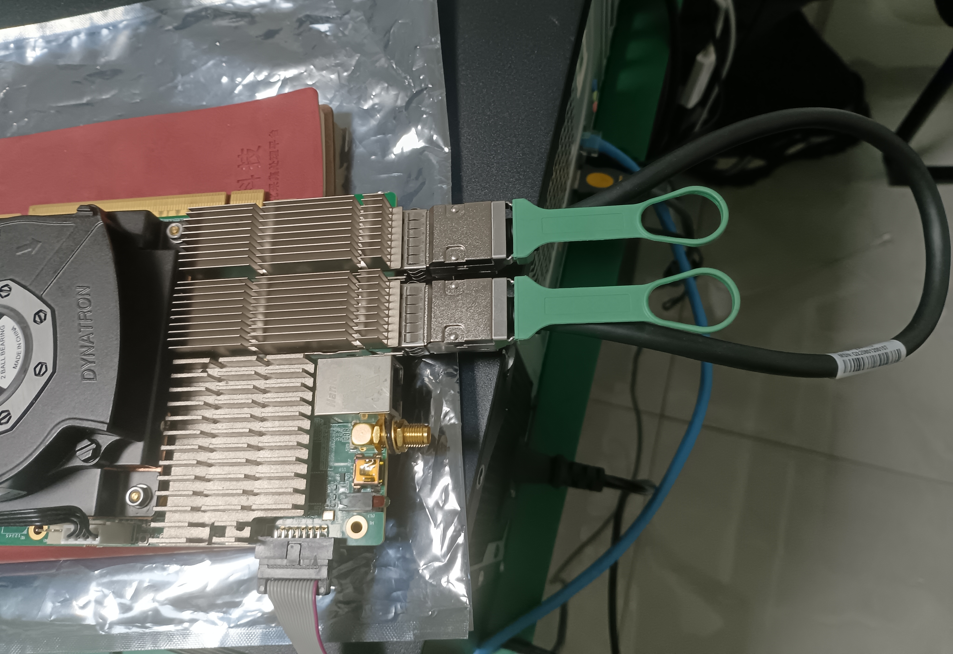

更换100Gbps的QSFP28光模块测试，插入后照片如下：

测试结果为：

接纳的光模块型号为：

从以上兼容性测试来看：
优数科技UD PCIE-403信号处理惩罚板上的QSFP-DD的每个光笼子：

• 若插入QSFP+光模块，则可以实现40Gbps的以太网，或4个10Gbps的万兆网；

• 若插入QSFP28光模块，则可以实现100Gbps的以太网；

• 若插入QSFP-DD光模块，则可以实现200Gbps的以太网。
