恣意波形发生器——2路同步DA模仿量输出卡

界说‌

恣意波形发生器（Arbitrary Waveform Generator, AWG）是一种电子测试仪器，可以或许通过数字信号处理惩罚（DSP）和数模转换（DAC）技能天生非周期性、可编程的任不测形电信号。与传统函数发生器仅支持正弦波、方波等简单周期信号差异，AWG允许用户自界说波形的幅值、频率、相位等参数，并模仿复杂信号（如脉冲序列、噪声、调制信号等）。
原理‌
AWG的焦点工作原理基于以下步调：
‌波形数据天生与存储‌
用户通过软件或硬件界面界说波形参数（形状、频率、幅度等），天生数字波形数据并存储于内部存储器（如RAM、Flash）。
‌时钟控制与信号重构‌
时钟发生器控制读取存储数据的速率，决定输出信号的频率和时序精度。
‌数模转换（DAC）‌
高速DAC将数字波形数据转换为连续的模仿信号，并通过放大器和滤波器调整幅度及频率特性。
‌输出后处理惩罚‌
部分AWG支持信号调制、扫描、突发模式等高级功能，以满足复杂测试需求。

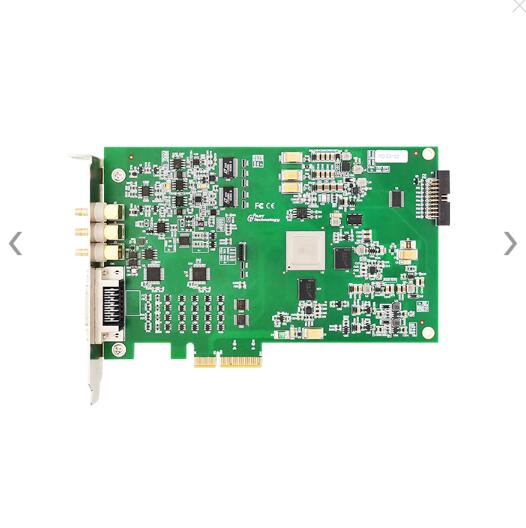

     阿尔泰科技PCIe9105、PXIe9105 是两款差异总线的恣意波形发生器，该板卡提供 2 通道可同 步模仿量输出，内置 DDS，支持频率连续可调，步进 0.1Hz，可以或许天生用户界说的恣意波形以及正 弦波、方波、三角波和锯齿波等尺度函数，可以天生±5V、±10V 幅度的信号；并且提供了 16 路 可编程 I/O，以满足应用现场的多样化需求。
      PCIe_PXIe_9105 的紧张应用场合为：电子产物质量检测、工业丈量、过程控制、伺服控制。

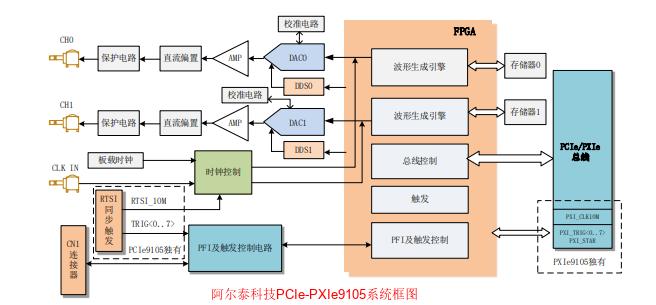

        PCIe_PXIe_9105 体系框图紧张由 FPGA 控制模块、DAC 模块、数字量输入输出模块等组 成；板载存储器存储加载到装备中的波形数据；波形天生引擎使用采样时钟从板载存储器中检 索波形数据和指令，波形天生引擎也使用该时钟从触发器和事故控制中检索触发指令；波形数 据从 DAC 模块发送到模仿输出路径，颠末运放、直流偏置等调治电路处理惩罚后到达理想值。 PFI 及触发控制电路允许机动路由触发线和 DIO 功能。
