由分立元器件所搭建的简单模拟电路仅仅只做讲授上使用,而当电路的环境变得复杂之时,能不能发明一种很小的电路模块,在一粒芝麻巨细的硅片上把常用的经典的电路集成在一起,我们只要把这个模块插到面包板上,简单毗连电池和LED,就能让硅片上所集成的电路工作,到达电路预先计划的结果。于是,这种集成了各种分立元器件毗连出特定功能的电路模块便是 集成电路IC,也可以简称为芯片 大概 IC。
什么是集成电路(IC)?

集成电路(IC,Integrated Circuit)是一种将大量晶体管、电阻、电容等电子元件集成在一块半导体芯片上的电子器件,广泛应用于盘算机、通讯、汽车、家电等范畴。
集成电路(IC)是一种将多个电子元件集成到一块小型硅片上的微型电子电路。

  • 传统电路 使用独立电子元件(如晶体管、电阻、电容),体积大、功耗高、速率慢。
  • IC 将数千以致数十亿个晶体管集成到一块芯片上,体积小、速率快、功耗低。简单的说,IC 就是“微型化的电子电路”。
集成电路(IC)的基天职类

IC 可按功能、集成度、制造工艺中分类,常见分类如下:
功能分类:

范例功能应用举例数字IC处置惩罚二进制信号(0和1)盘算机CPU、存储芯片、逻辑电路模拟IC处置惩罚连续信号,如声音、电压运算放大器、音频放大器、传感器混淆IC团结数字和模拟功能A/D、D/A转换器、通讯芯片按集成度分类:

范例晶体管数目例子SSI(小规模集成)10~100逻辑门、根本运算单元MSI(中规模集成)100~1000计数器、寄存器LSI(大规模集成)1000~10万微处置惩罚器、存储VLSI(超大规模集成)10万~百万当代CPU、GPUULSI(极大规模集成)高出百万高端芯片,如苹果M系列芯片当代芯片(如iPhone的A17、英伟达的RTX GPU)属于VLSI或ULSI级别。
按制造工艺分类

工艺范例特点应用CMOS(互补金属氧化物半导体)低功耗、高集成度盘算机芯片、传感器Bipolar(双极型)速率快、功耗高放大器、射频电路BiCMOS(双极CMOS混淆)兼具低功耗和高速高速运算芯片、通讯IC当代IC大多接纳CMOS工艺,功耗低、得当大规模集成。
根据功能和应用分类:

种别重要功能典范型号模拟IC(Analog IC)放大、滤波、电源管理运放(LM358)、稳压IC(LM317)、ADC/DAC(ADS1115)逻辑IC(Logic IC)逻辑运算、信号控制74系列(74HC00、74HC245)、CD4000系列存储器IC(Memory IC)数据存储EEPROM(24C02)、FLASH(W25Q64)、RAM(62256)微控制器/处置惩罚器(MCU/CPU)盘算、控制单片机(ATmega328)、ARM(STM32F103)、DSP(TMS320)接口IC(Interface IC)信号转换、通讯RS232(MAX232)、I2C/SPI(PCF8574)、USB(CH340)功率IC(Power IC)电源管理、驱动控制稳压(LM7805)、H桥驱动(L298N)、MOSFET驱动(IR2110)射频IC(RF IC)无线通讯、信号调制Wi-Fi(ESP8266)、蓝牙(HC-05)、RFID(MFRC522)差异种别的IC在电子产物中饰演差异脚色,公道选型以适配应用场景和优化电路性能

在这里,我选择了一些较为简单的集成电路IC:
1. 缓冲器

缓冲器是数字元件的此中一种,它对输入值不实行任何运算,其输出值和输入值一样,但它在盘算机的计划中有着告急作用;缓冲器分为两种,常用缓冲器(通例缓冲器)和三态缓冲器。

缓冲器按传输方向分输入缓冲器和输出缓冲器两种。前者的作用是将外设送来的数据临时存放,以便处置惩罚器将它取走;后者的作用是用来临时存放处置惩罚器送往外设的数据。由于缓冲器接在数据总线上,故必须具有三态输出功能。
为淘汰信息传输线的数目,大多数盘算机中的信息传输线均接纳总线情势,即凡要传输的同类信息都走同一组传输线,且信息是分时传送的。在盘算机中一样平常有三组总线,即数据总线、所在总线和控制总线。为防止信息相互干扰,要求凡挂在总线上的寄存器或存储器等,它的传输端不但能出现0、1两个信息状态,而且还应能出现第三种状态——高阻抗状态(又称高阻状态),即此时似乎它们的输出被断开,对总线状态不起作用,此时总线可由别的器件占用。三态门即可实现上述的功能,它除具有输入输出端之外,另有一控制端。



当控制端E=1时,输出=输入,此时总线由该器件驱动,总线上的数据由输入数据决定;

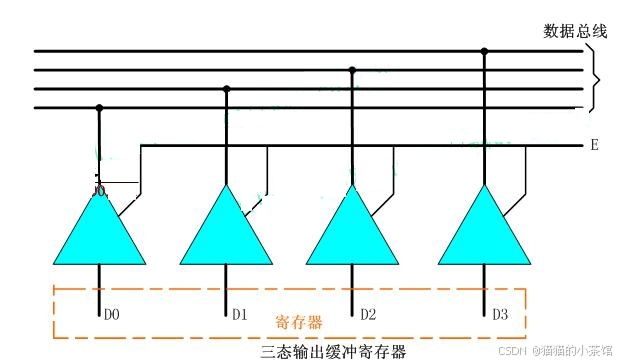

当控制端E=0时,输出端呈高阻抗状态,该器件对总线不起作用; 当寄存器输出端接至三态门,再由三态门输出端与总线毗连起来,就构成三态输出的缓冲寄存器。

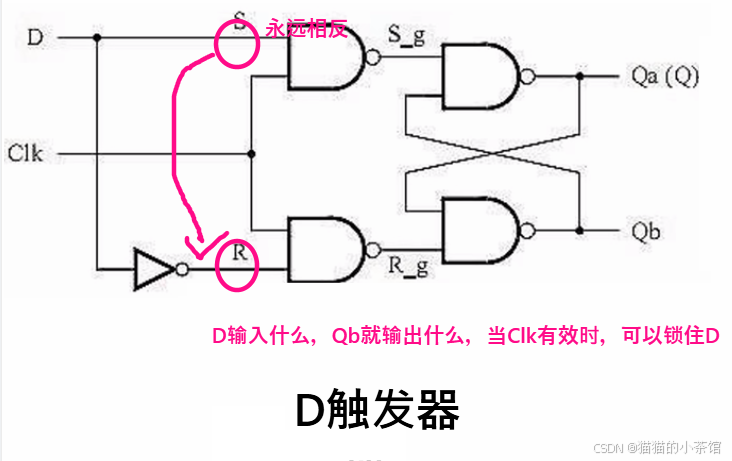

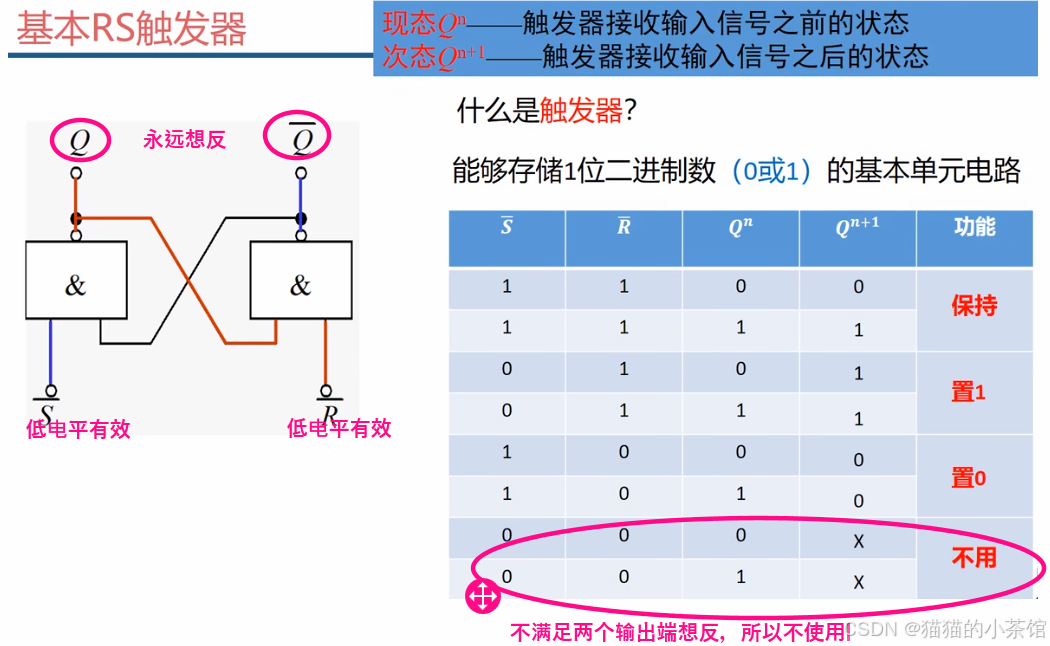

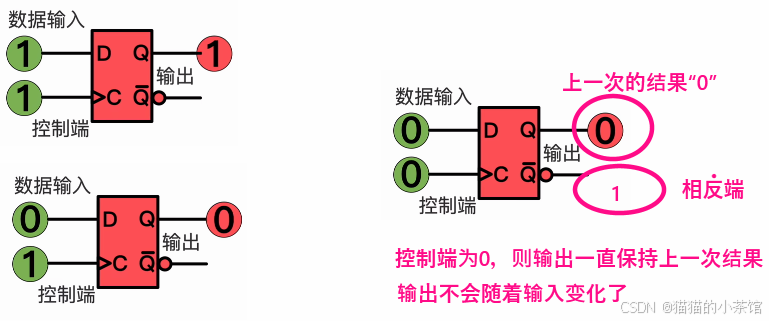

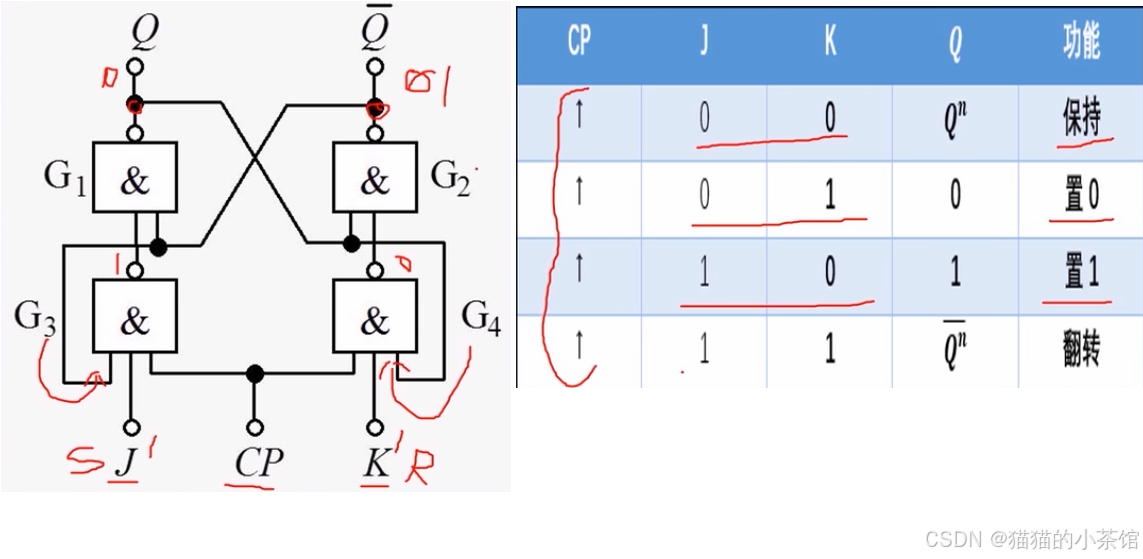

2. 触发器

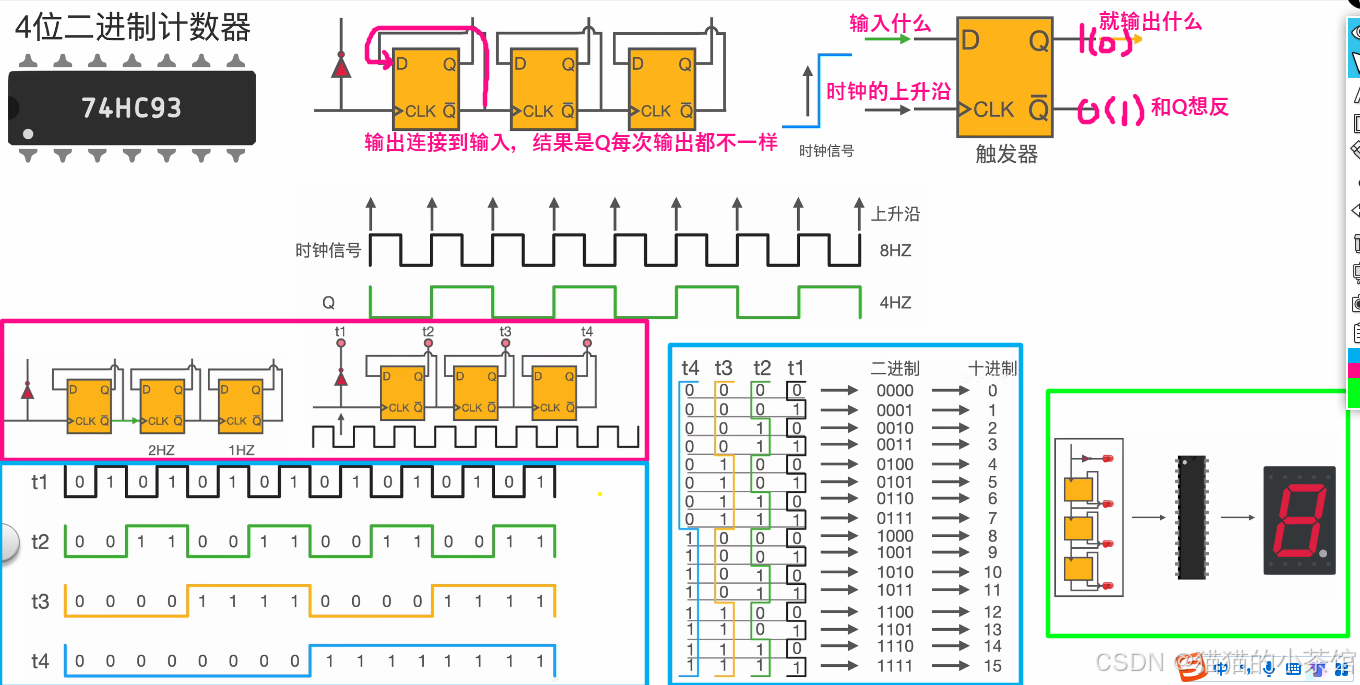

3. 计数器

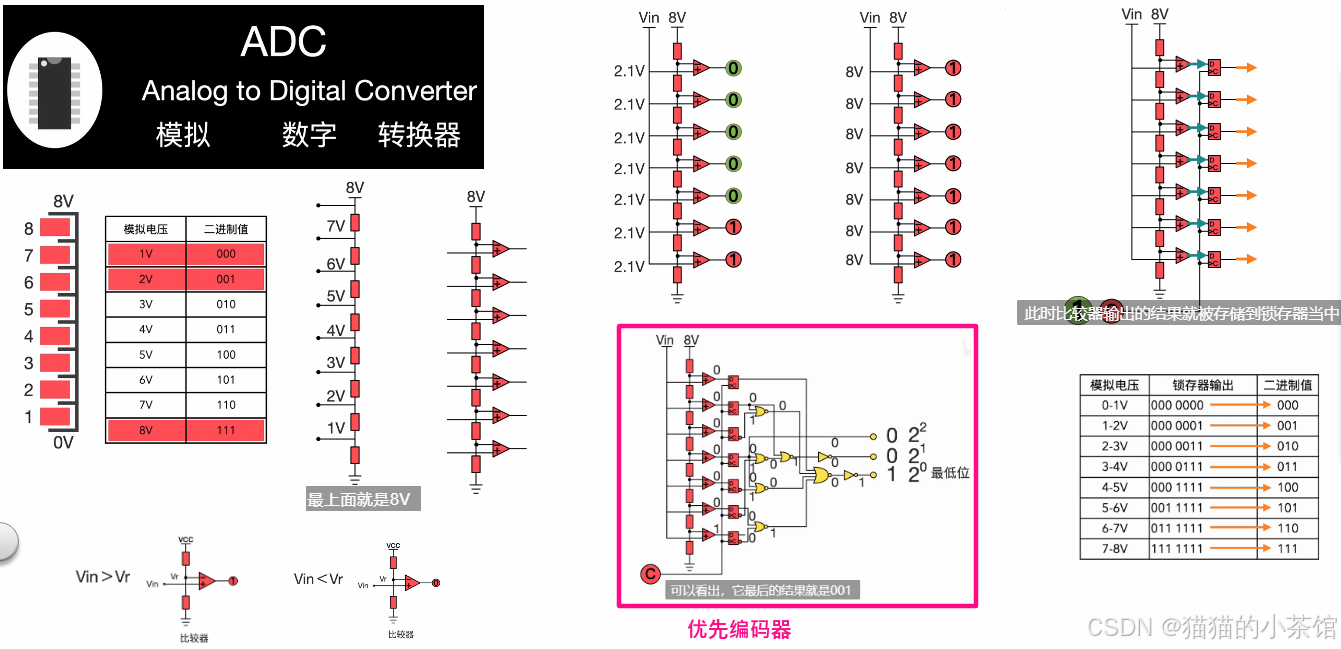

4. 模数转换器


5. 运算放大器

1> 底子知识
运放(operational amplifier,简称OPA) 能对信号举行数学运算的放大电路,它曾是模拟盘算机的底子部件,因而得名;接纳集成电路工艺制做的运算放大器,除保持了原有的很高的增益和输入阻抗的特点之外,还具有精良、自制和可机动使用等优点,因而在有源滤波器、开关电容电路、数-模和模-数转换器、直流信号放大、波形的产生和变动,以及信号处置惩罚等方面得到非常广泛的应用。

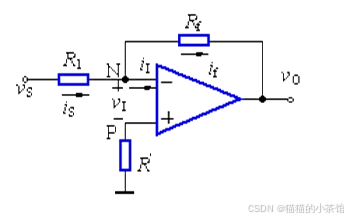

“虚短” 是指在分析运算放大器处于线性状态时,可把两输入端视为等电位,这一特性称为虚伪短路,简称虚短,显然不能将两输入端真正短路;

“虚断” 是指在分析运放处于线性状态时,可以把两输入端视为等效开路,这一特性称为虚伪开路,简称虚断,显然不能将两输入端真正断路。

根据欧姆定律:
Is=(Vs-V-)*R1
If=(V–Vo)/Rf
V-=V+=0
Is=If
求解后  Vo=(-Rf/R1)*Vi
【注】若不工作在放大区,不满意虚短和虚断条件,不能用此方法来分析,好比比力器。
起首运算放大器不会改变信号频率。抱负运放的开环增益是无穷大的,一些无用的单薄信号会被放大到非常大,在实际电路中输出不会高出电源电压;

从反相输入端输入一个正弦信号,那么输出端就会输出一个相反的正弦信号,如果把这个反信赖号再反馈给反相输入端,显着的输入信号会减小很多,在抱负的环境下,运算放大器的放大倍数是富足大的,也就是在两个输入端存在很小的电压差环境下,输出已经是到达电源的电压了,故两个输入端不答应存在电压差,这就是所谓的虚短与虚断。
2> 经典电路

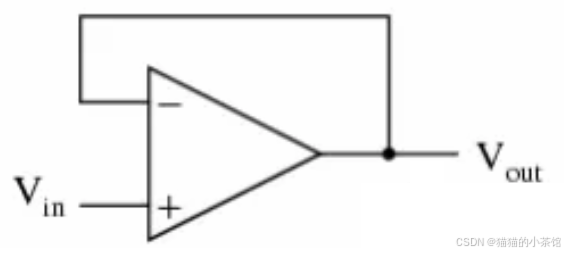

a. 电压跟随器



如果我们毗连运放的输出到它的反相输入端,然后在同相输入端施加一个电压信号,我们会发现运放的输出电压会很好的跟随着输入电压;

假设初始状态运放的输入、输出电压都为0V,然后当Vin从0V开始增长的时间,Vout也会增长,而且是往正电压的方向增长。这是由于假设Vin突然增大,Vout还没有相应依然是0V的时间,Ve=Vin-Vout是大于0的,以是乘上运放的开环增益,Vout=Ve*A,使得运放的输出Vout开始往正电压的方向增长;

当随着Vout增长的时间,输出电压被反馈回到反相输入端,然后会减小运放两个输入端之间的压差,也就是Ve会减小,在同样的开环增益的环境下,Vout天然会低落。终极的结果就是,无论输入是多大的输入电压(固然是在运放的输入电压范围内),运放始终会输出一个非常靠近Vin的电压,但是这个输出电压Vout是刚好低于Vin的,以包管的运放两个输入端之间有富足的电压差Ve,来维持运放的输出,也就是Vout=Ve*A;

这个电路很快就会到达一个稳固状态,输出电压的幅值会很正确的维持运放两个输入端之间的压差,这个压差Ve反过来会产生正确的运放输出电压的幅值。将运放的输出与运放的反相输入端毗连起来,如许的方式被称为负反馈,这是使体系到达自稳固的关键;

使用负反馈的一个很大的上风是,我们不消去关心运放的实际电压增益,只要它富足大就可以;

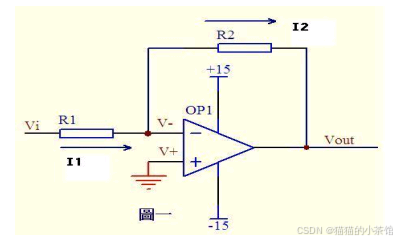

b. 反向电路



流过 R1 的电流:I1 = (Vi - V-)/R1
流过 R2 的电流:I2 = (V- - Vout)/R2
V- = V+ = 0
I1 = I2 求解上面的初中代数方程得 Vout = (-R2/R1)*Vi

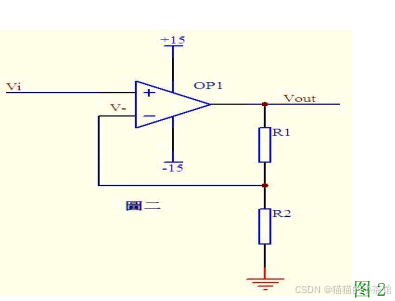

c. 同向放大器



Vi = V-
I = Vout/(R1+R2)
Vi = IR2
得 Vout = Vi
(R1+R2)/R2

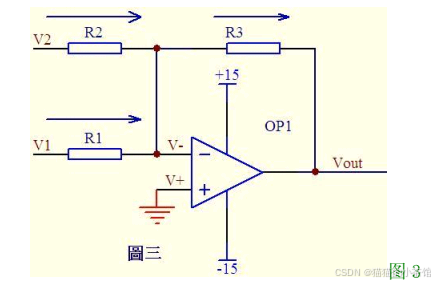

d. 加法器1



V- = V+ = 0
(V1– V-)/R1 + (V2 – V-)/R2 = (V- –Vout)/R3
V1/R1 + V2/R2 = Vout/R3
如果取 R1=R2=R3,则上式变为
-Vout=V1+V2

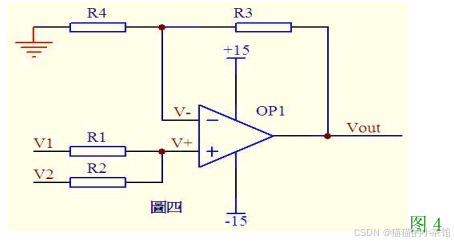

e. 加法器2



(V1 – V+)/R1 = (V+ - V2)/R2
(Vout – V-)/R3 = V-/R4
由虚短知: V+ = V-
如果 R1=R2,R3=R4
V+ = (V1 + V2)/2 V- = Vout/2
Vout = V1 + V2

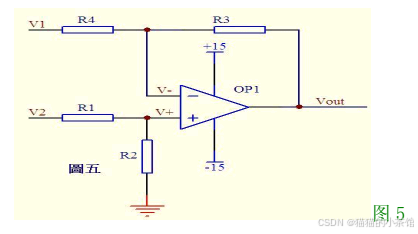

f. 减法器



(V2 – V+)/R1 = V+/R2
(V1 – V-)/R4 = (V- - Vout)/R3
如果 R1=R2, 则 V+ = V2/2
如果 R3=R4, 则 V- = (Vout + V1)/2
由虚短知 V+ = V-
以是 Vout=V2-V1

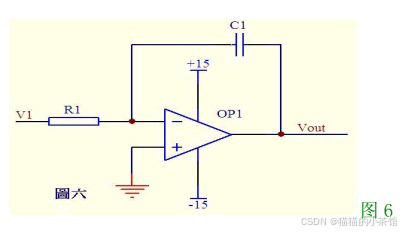

g. 积分电路



i=V1/R1
通过C1的电流i=CdUc/dt=-CdVout/dt
Vout = ((-1/(R1C1))∫V1dt
若V1是恒定电压U,上式变动为Vout=-U
t/(R1*C1)Vout输出电压是一条从0至负电源电压按时间厘革的直线。

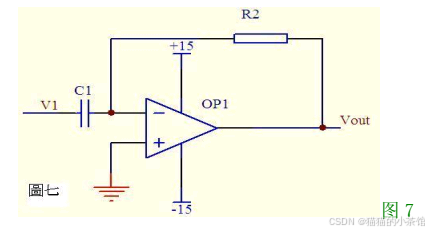

h. 微分电路



Vout = -iR2 = -(R2C1)dV1/dt

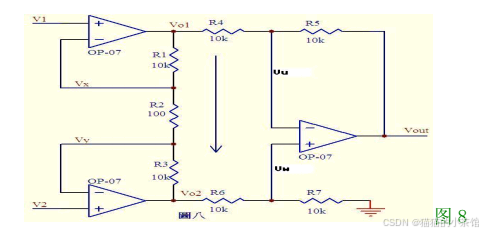

h. 差分放大电路



Vx=V1
Vy=V2
I=(Vx-Vy)/R2
得出Vo1-Vo2=I*(R1+R2+R3)=(Vx-Vy)*(R1+R2+R3)/R2
若R6=R7 则Vw=Vo2/2
若R4=R5 则Vu=(Vout+Vo1)/2
Vw=Vu
Vout=Vo2-Vo1
Vout=(Vy-Vx)(R1+R2+R3)/R2

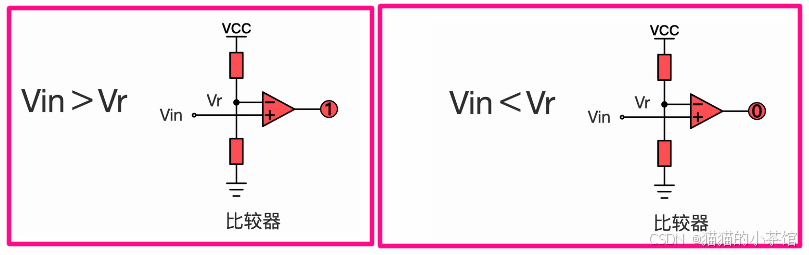

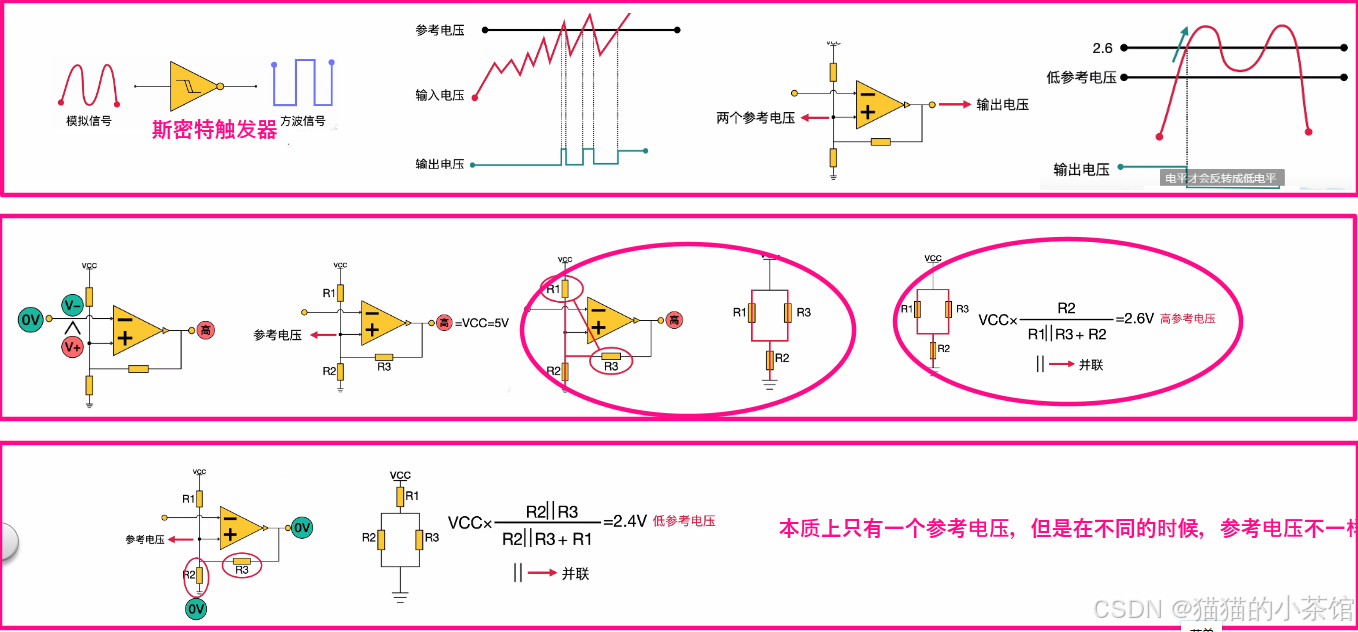

3> 比力器

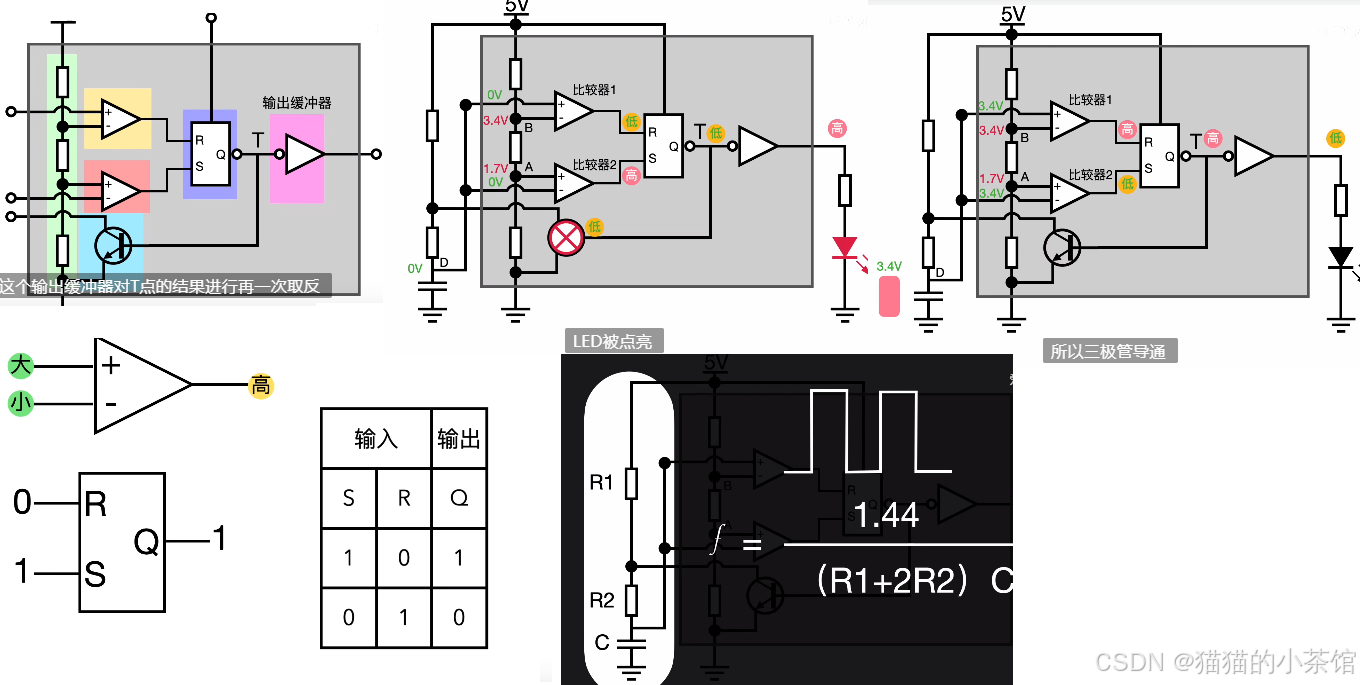

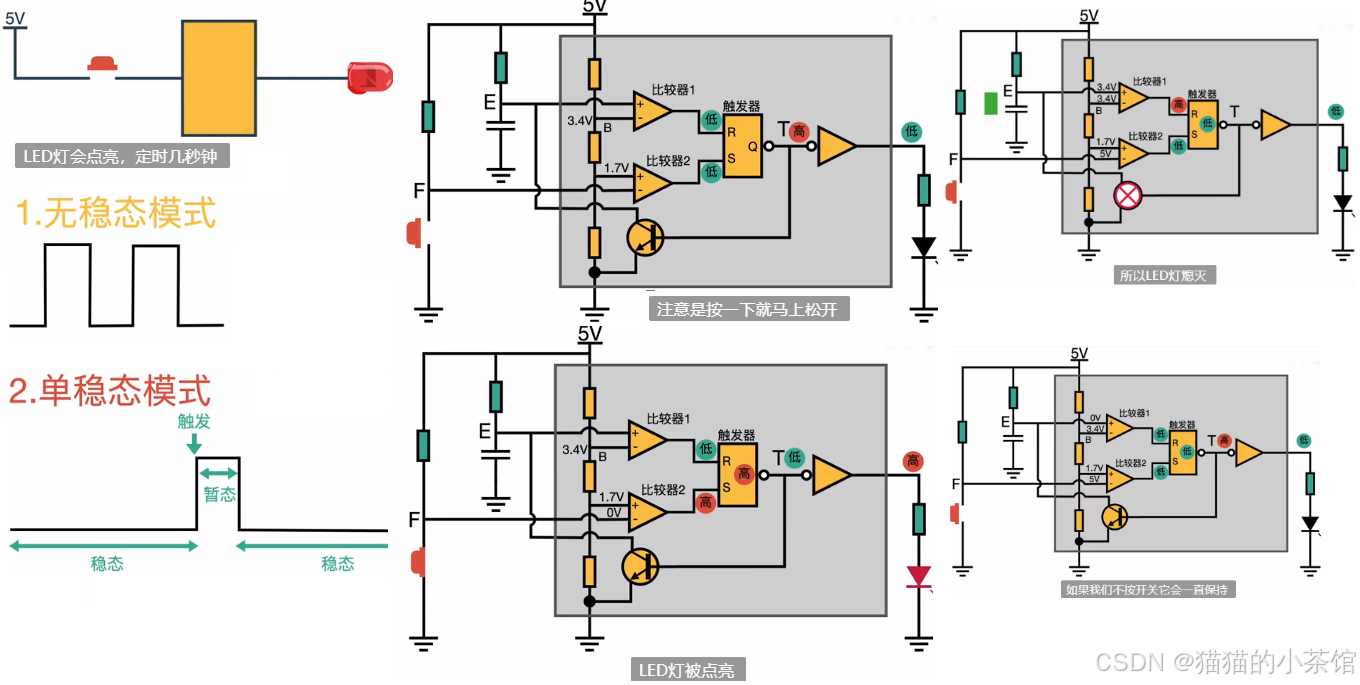

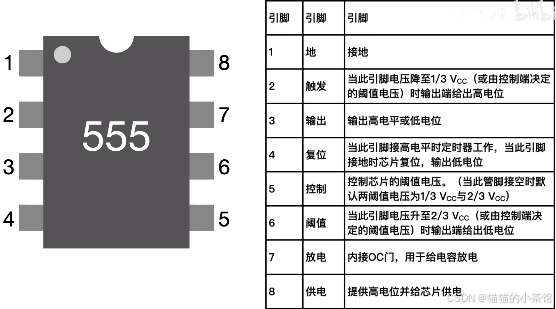

6. 555定时器

诞生于1971年,仅2003年就有10亿销量。
本钱不到1元,却可以做出很多电路,脉宽调制器,定时发生器,延时发生器,单稳态触发振荡器。

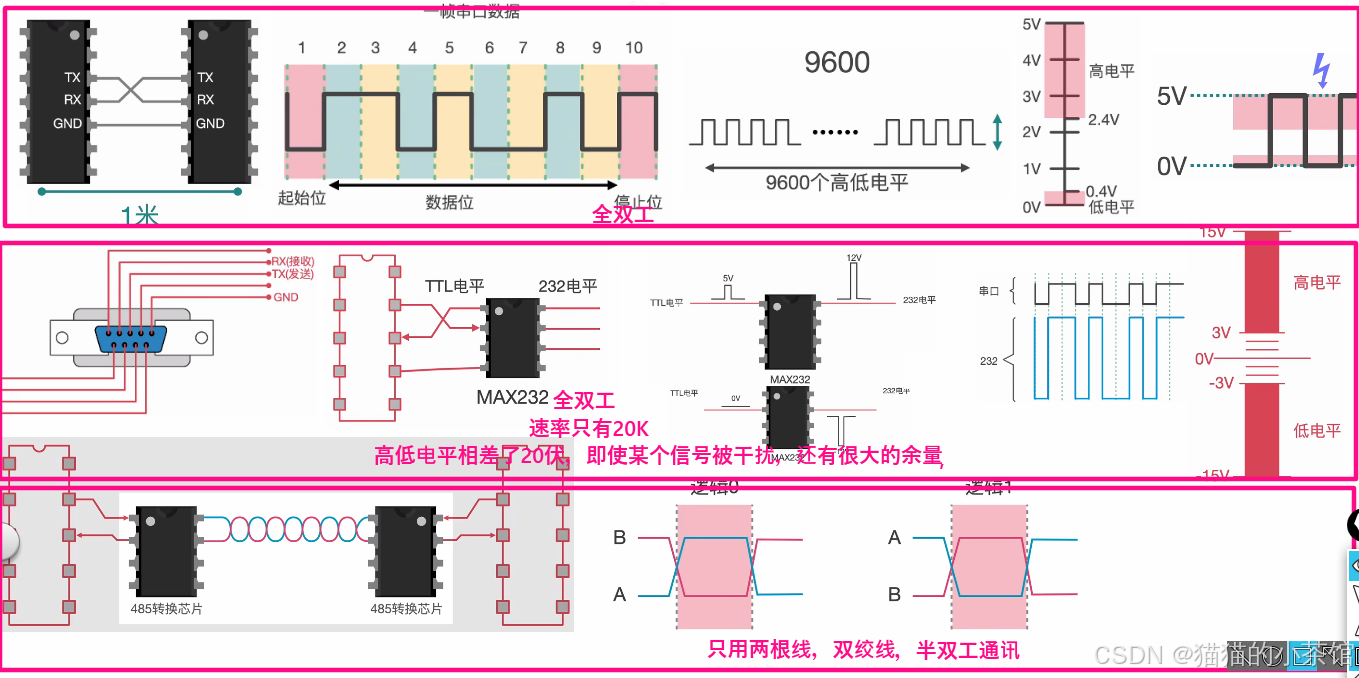

串口/232/485

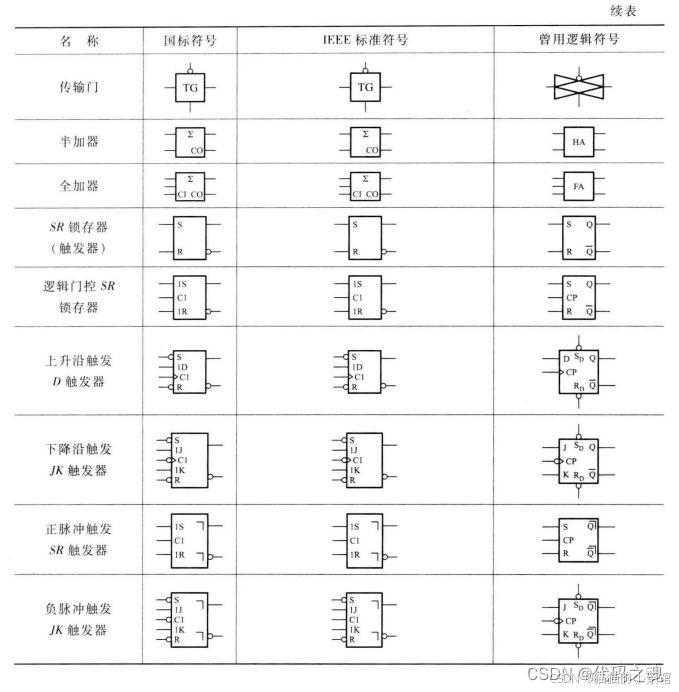

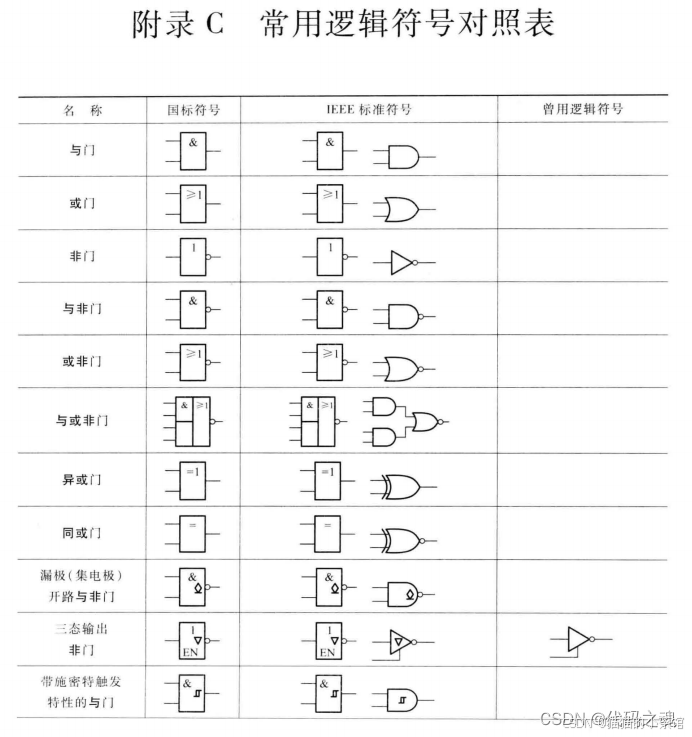

数字电路常用逻辑符号对照表



以上。仅供学习与分享互换,请勿用于商业用途!转载需提前阐明。
我是一个非常热爱技能的步伐员,盼望这篇文章可以或许对您有资助,也盼望认识更多热爱步伐开发的小同伴。
感谢!
