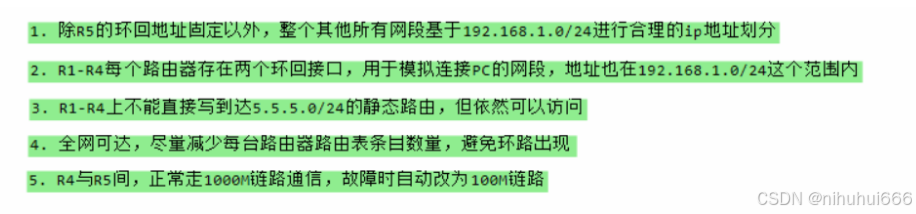

这是标题,我已经画分好了网段,标题要求是如许的:

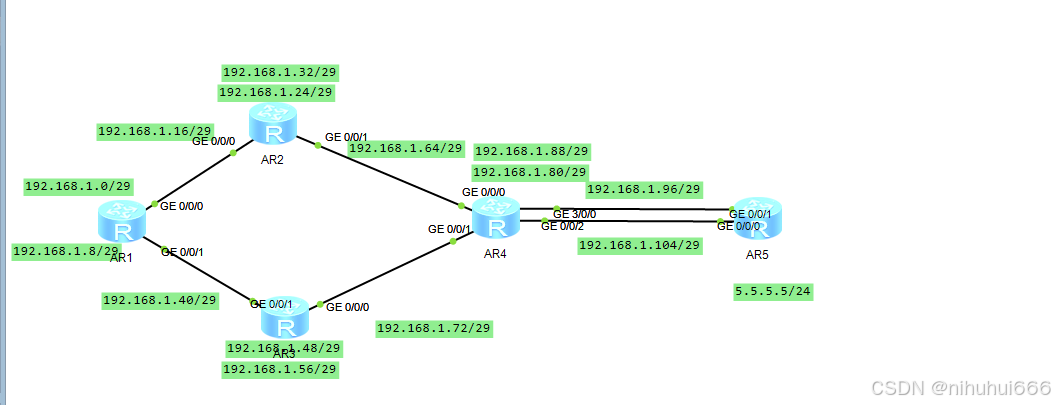

分别网段
我为什么一个网段划了6个可用IP(一个网段8个所在)呢,由于我刚开始吧环回接口明白成一个主机了,导致我以为两个环回主机在一个网段,着实每个网段只必要2个所在就可以完成这个练习,我懒得划了,就按第一张图的网段来吧
汇总路由
1.我的思绪是R1->R5的全部路由24\43\64\80\88\96全汇总了(由于分别的时间网段都是一连的),然后黑洞在R2上,在R2上设置黑洞路由.R1设置缺省路由
2. R2->R5,同上,汇总80\88\96,黑洞在R4,在R4上设置黑洞路由,设置缺省路由,设置回R1的路由,汇总R1的0/8网段,在R1设置黑洞路由
3. R4->R5,同上思绪,设置回R1的路由,黑洞在R2上
4. R5->R1,同上
5. R1->R3的,但着实已经汇总过了,R3黑洞一下,R3归去的搞一下,R3->R4,->R5的都汇总搞一下,黑洞都弄上
6.留意每台路由器都设置缺省路由
7.末了改一下优先级
下令
R1:
R2:
R3:
R4:
R5:
ping
更新公道的子网分别
每条骨干路由两个所在,那么掩码就是30,有6个骨干路由,必要6个网段,
00000000 00000000 00000000 000000 00-每个网段,掩码为30
必要6个如许的网段,那就划8个网段,往前借3位,掩码27
00000000 00000000 00000000 000 000 00-分别8个
那就是把掩码27的分别 8个网段
借3位,也是划出来8个
0000000 00000000 00000000 000 00000
总结一下就是先把192.168.1.0/24 先划为8个掩码为27的子网
在把划出来的此中一个掩码为27的子网 划为8个子网给骨干网络用- 1 192.168.1.0/24 先划为8个子网
- 192.168.1.000 00000 192.168.1.0/27 给骨干用
- 192.168.1.001 00000 192.168.32.0/27 给R1环回用
- 192.168.1.010 00000 192.168.64.0/27 给R2环回用
- 192.168.1.011 00000 192.168.96.0/27 给R3环回用
- 192.168.1.100 00000 192.168.128.0/27 给R4环回用
- 192.168.1.101 00000 192.168.160.0/27 备用
- 192.168.1.110 00000 192.168.192.0/27 备用
- 192.168.1.111 00000 192.168.224.0/27 备用
- 2 将192.168.1.0/27 划分为8个子网
- 192.168.1.000 000 00 192.168.1.0/30 R1-R2
- 192.168.1.000 001 00 192.168.1.4/30 R1-R3
- 192.168.1.000 010 00 192.168.1.8/30 R2-R4
- 192.168.1.000 011 00 192.168.1.12/30 R3-R4
- 192.168.1.000 100 00 192.168.1.16/30 R4-R5
- 192.168.1.000 101 00 192.168.1.20/30 R4-R5
- 192.168.1.000 110 00 192.168.1.24/30
- 192.168.1.000 111 00 192.168.1.28/30
|
