【QCustomPlot】使用方法（源码方式）

说明

使用 QCustomPlot 绘图库辅助开发时整理的学习笔记。同系列文章目录可见 《绘图库 QCustomPlot 学习笔记》目录。本篇介绍 QCustomPlot 的一种使用方法，通过包含源码的方式进行使用，这也是最常用的方法，示例中使用的 QCustomPlot 版本为 Version 2.1.1。

目录

• 说明

• 1. 下载源码

• 2. 使用方法



  • 2.1 将源文件添加进项目

  • 2.2 修改 .pro 工程文件

  • 2.3 将 QWidget 提升为 QCustomPlot

  • 2.4 绘制图像



• 3. 示例工程源码



  • 3.1 文件 demoQCP.pro

  • 3.2 文件 main.cpp

  • 3.3 文件 mainwindow.h

  • 3.4 文件 mainwindow.cpp

  • 3.5 其他文件




1. 下载源码

详见本人另一篇博客 【QCustomPlot】下载，使用时，只需要 qcustomplot.h 与 qcustomplot.cpp 两个文件。官网 - QCustomPlot - SettingUp 有对 QCustomPlot 的使用方法做介绍。
2. 使用方法

2.1 将源文件添加进项目

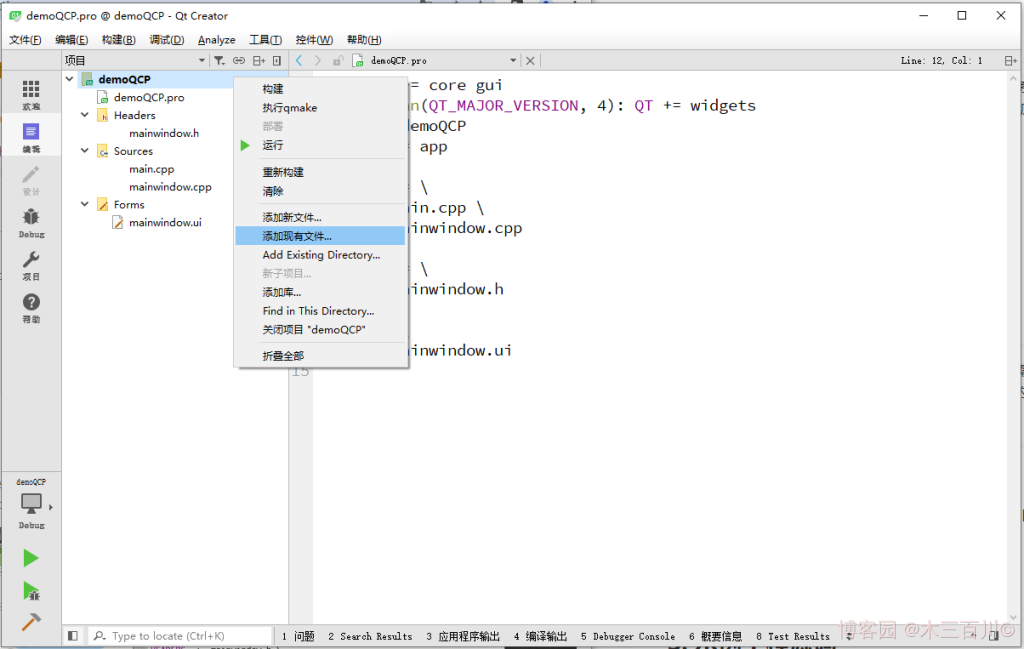

把 qcustomplot.h 与 qcustomplot.cpp 两个文件放在项目路径下，然后右键 项目名 -> 添加现有文件...，选择 qcustomplot.h 与 qcustomplot.cpp。

2.2 修改 .pro 工程文件

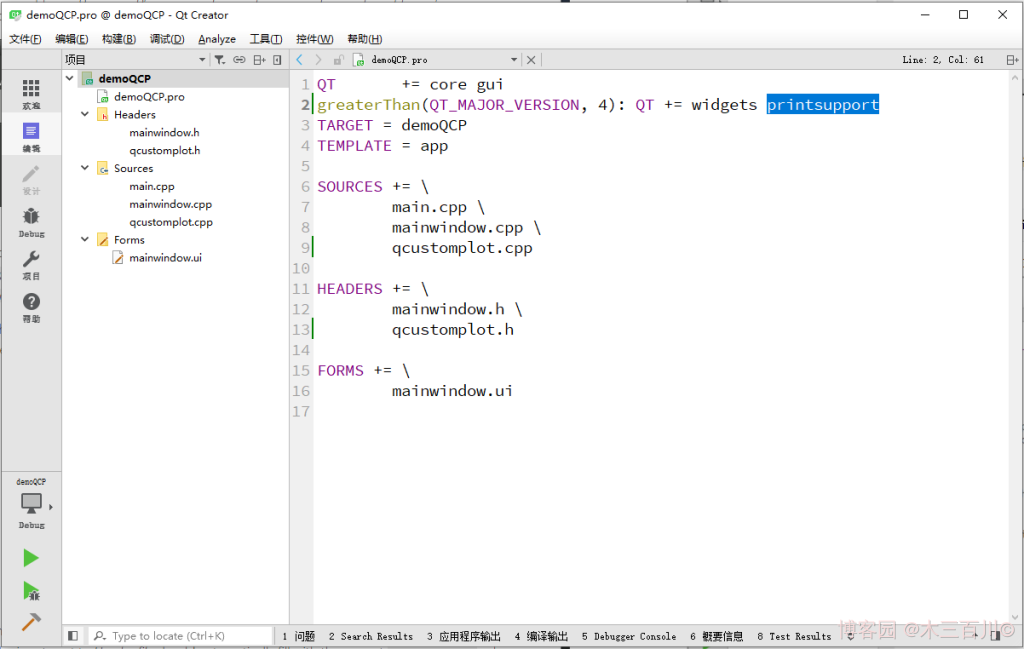

由于 QCustomPlot 具有导出 PDF 的功能，使用到了 printsupport 模块，因此需要在 .pro 工程文件中添加这一模块，如下所示，注意前面的版本条件。

1. greaterThan(QT_MAJOR_VERSION, 4): QT += widgets printsupport

复制代码

2.3 将 QWidget 提升为 QCustomPlot

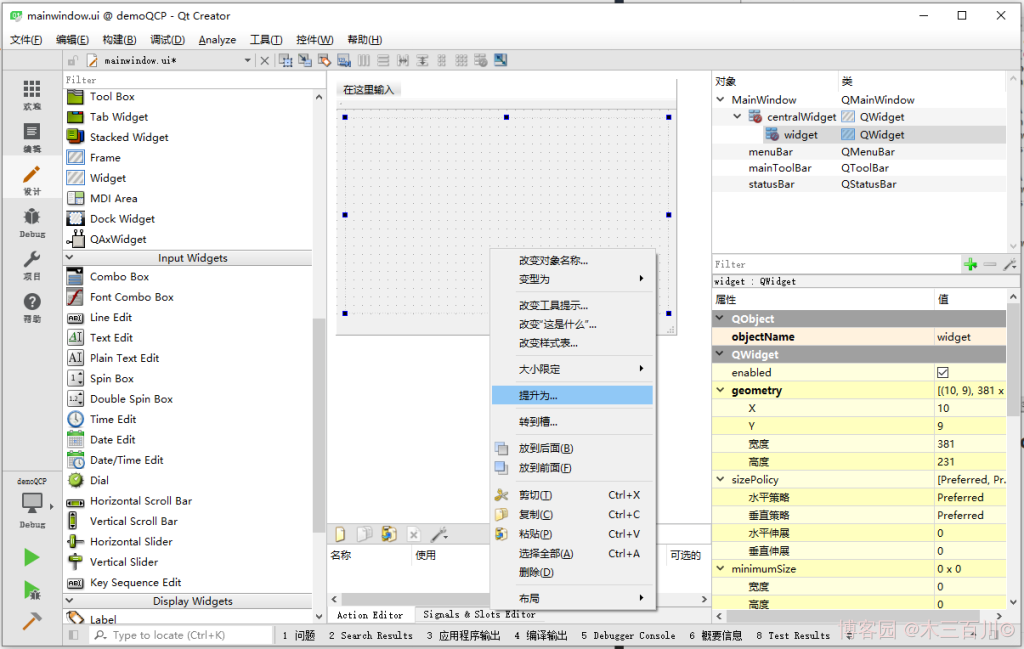

在设计界面中，右键某个 QWidget 控件，点击 提升为...。

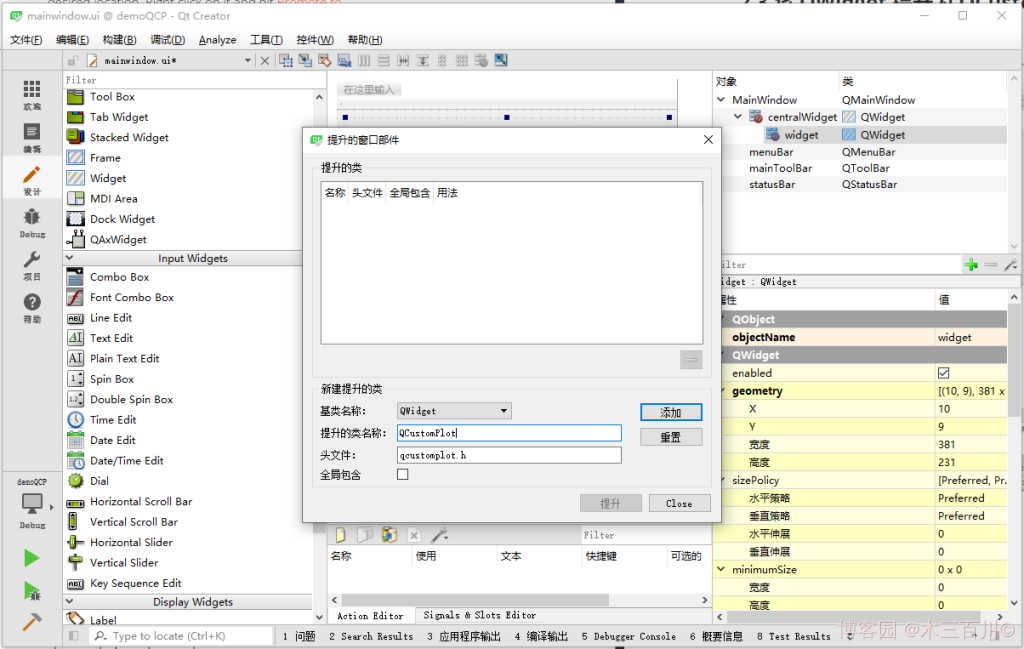

在弹出的对话框中，先在 ”提升的类名称“ 一栏写上 QCustomPlot，注意大小写要完全一致，然后点击 添加 按钮，最后点击 提升 按钮。

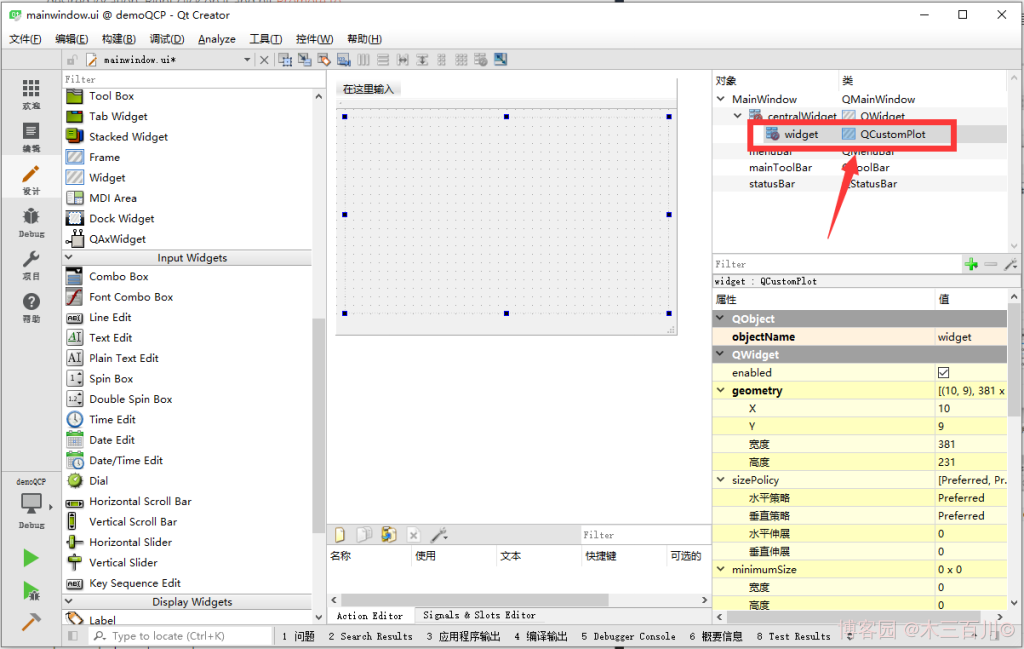

至此，这个 QWidget 控件就被提升为了 QCustomPlot 控件，可以进行绘图了。

2.4 绘制图像

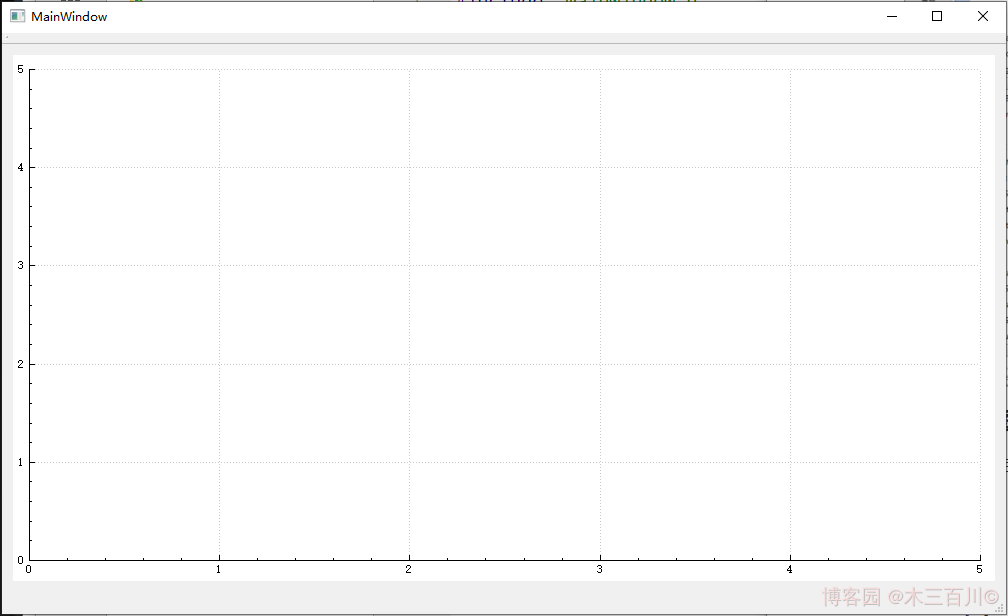

完成以上几步后，点击左下方的绿色三角，运行项目，会得到一个空的坐标轴，如下所示：

在这个区域内，可以使用 QCustomPlot 提供的方法绘制函数曲线图、参数曲线图、柱状图、箱线图、热力图等，详见帮助文档，或本人同系列博客。这里提供一个示例，在合适的地方添加如下代码：

1. QVector<double> x = {0,1,2,3,4,5,6,7,8,9};
2. QVector<double> y = {0,2,4,9,16,25,36,49,64,81};
3. ui->widget->addGraph();
4. ui->widget->graph(0)->setData(x, y);
5. ui->widget->graph(0)->rescaleAxes();
6. ui->widget->replot();

复制代码

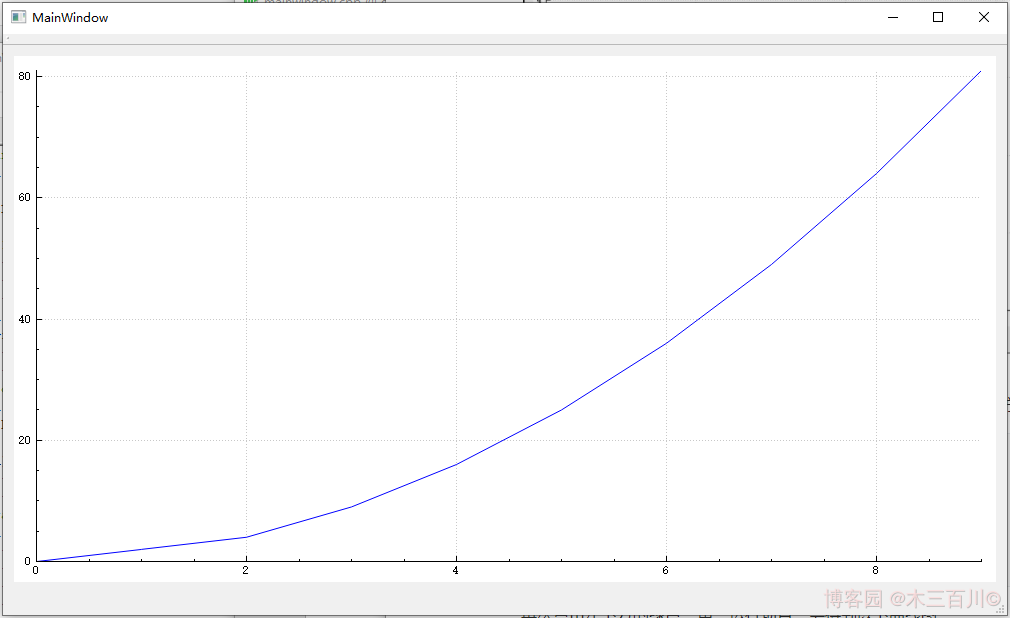

再次点击左下方的绿色三角，运行项目，会得到以下曲线图：

3. 示例工程源码

3.1 文件 demoQCP.pro

1. QT       += core gui
2. greaterThan(QT_MAJOR_VERSION, 4): QT += widgets printsupport
3. TARGET = demoQCP
4. TEMPLATE = app
6. SOURCES += \
7.         main.cpp \
8.         mainwindow.cpp \
9.         qcustomplot.cpp
11. HEADERS += \
12.         mainwindow.h \
13.         qcustomplot.h
15. FORMS += \
16.         mainwindow.ui

复制代码

3.2 文件 main.cpp

1. #include "mainwindow.h"
2. #include <QApplication>
4. int main(int argc, char *argv[])
5. {
6.     QApplication a(argc, argv);
7.     MainWindow w;
8.     w.show();
10.     return a.exec();
11. }

复制代码

3.3 文件 mainwindow.h

1. #ifndef MAINWINDOW_H
2. #define MAINWINDOW_H
4. #include <QMainWindow>
6. namespace Ui {
7. class MainWindow;
8. }
10. class MainWindow : public QMainWindow
11. {
12.     Q_OBJECT
14. public:
15.     explicit MainWindow(QWidget *parent = 0);
16.     ~MainWindow();
18. private:
19.     Ui::MainWindow *ui;
20. };
22. #endif // MAINWINDOW_H

复制代码

3.4 文件 mainwindow.cpp

1. #include "mainwindow.h"
2. #include "ui_mainwindow.h"
4. MainWindow::MainWindow(QWidget *parent) :
5.     QMainWindow(parent),
6.     ui(new Ui::MainWindow)
7. {
8.     ui->setupUi(this);
10.     // 绘图代码
11.     QVector<double> x = {0,1,2,3,4,5,6,7,8,9};
12.     QVector<double> y = {0,2,4,9,16,25,36,49,64,81};
13.     ui->widget->addGraph();
14.     ui->widget->graph(0)->setData(x, y);
15.     ui->widget->graph(0)->rescaleAxes();
16.     ui->widget->replot();
17. }
19. MainWindow::~MainWindow()
20. {
21.     delete ui;
22. }

复制代码

3.5 其他文件

除以上四个文件外，还剩三个文件：mainwindow.ui、qcustomplot.h、qcustomplot.cpp。其中 mainwindow.ui 是 Qt Creator 生成的默认 UI 文件，界面中只多了一个提升后的 QCustomPlot 控件，可使用同样步骤再次生成。qcustomplot.h 与 qcustomplot.cpp 即是下载所得的两个文件。
