555定时器-3 双稳态多谐振荡器设置

       上一节我们深入研究了单稳态模式下555定时器的内部工作机制。如果明白里之前的内容,本节将会非常容易。接下来,我们将看到双稳态模式是555定时器里最简单的一种模式。
       我们先来相识简单的双稳态多谐振荡器的举动,然后再用555定时器来实现。
       双稳态,顾名思义,有2个稳固状态。通过外部触发来切换状态。前面论述过单稳态是从暂稳态颠末一段时间,主动返回稳固的状态。但在双稳态模式,须要第2个触发,才气返回之前的状态。这就是两种模式最大的区别,下面,来讨论怎样用555定时器设置成双稳态工作模式。

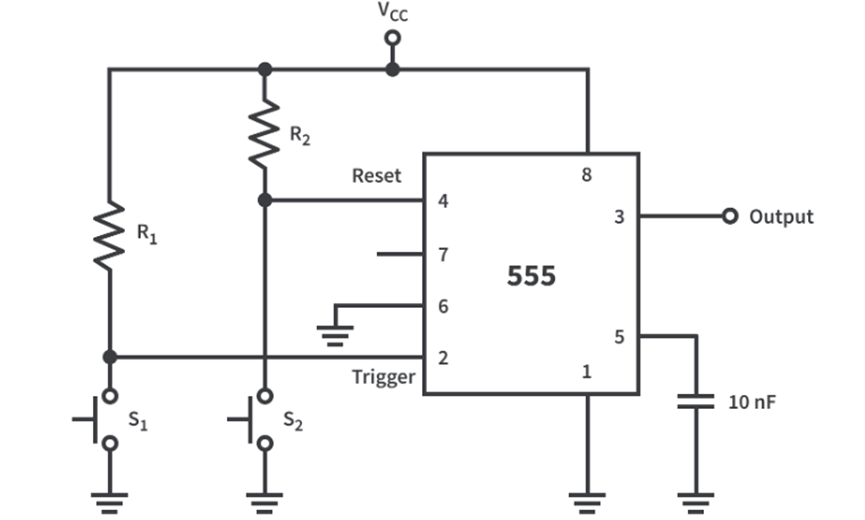

图1 555定时器构成的双稳态多谐振荡器电路

       555定时器的双稳态模式是用2个上拉网络来实现的。
l  第1个上拉网络由电阻R1和开关S1毗连到触发端。
l  第2个上拉网络由电阻R2和开关S2毗连到复位端,复位端低电平有用。
l  控制端通过小电容接地。
l  放电端悬空,由于没有电容充放电。
l  阈值端接地,制止不测复位。

双稳态多谐振荡器内部操纵

       双稳态模式的工作原理很简单。早先,两个开关都是断开状态。触发端和复位端都是高电平。下面一个比力器的输出是低电平,也就是触发器S端是低电平。同时,触发器R端也是低电平。

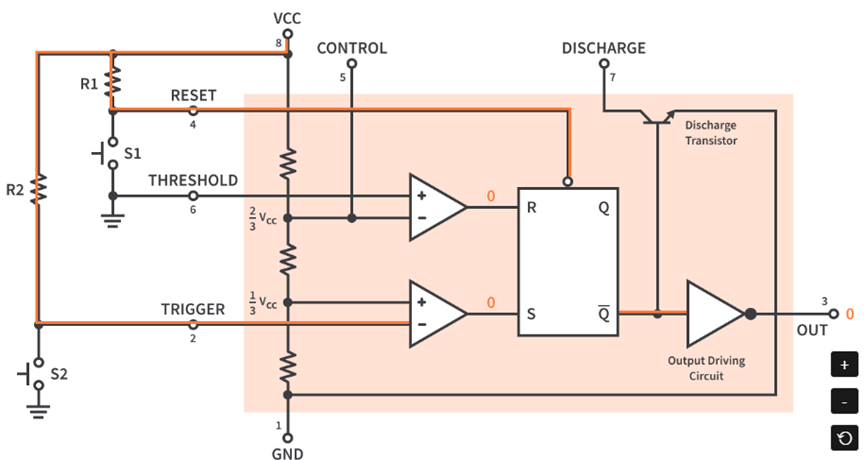

图2 两个开关都断开时

       早先,两个开关都断开是,触发器的输入端都是低电平,触发器状态保持稳固。当Q为0时,Q非为1,触发器的输出也是0.



图3 触发端开关闭合

       当触发端开关S2闭适时,触发端酿成0,比力器输出1,固然开关闭合只是一瞬间,但足以触发定时器发生改变。
       触发器的S端变为1,Q就变为1,定时器的输出也酿成1.



图4 触发器进入保持模式,输入为1

       然后,开关断开,触发器又进入保持模式。定时器的输出依然是1.这时间,纵然再次闭合S2,定时器的输出也不会改变了。当闭合S1时,定时器的输出才发生改变。



图5 复位开关闭合

       当开关S1闭合的一瞬间,定时器的复位端接地。定时器输出0,回到之前的一个稳固状态,等待下一次输入。
       下图列出了555定时器双稳态模式的完备的波形。当触发端为0时,输出酿成1,当复位端为0时,输出返回0.

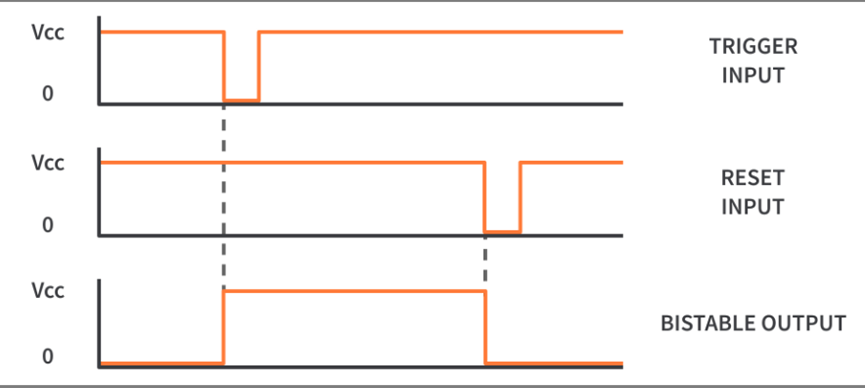

图6 双稳态输出波形
