STM32 串口收发HEX数据包

单片机学习！

---

目次
媒介
一、HEX数据包格式
二、串口收发HEX数据包代码
三、代码剖析
3.1 数据包发送
3.2 标志位扫除
3.3 数据包吸收
总结

---

媒介

        本文先容了串口收发HEX数据包步调计划的思绪并详解代码作用。

---

一、HEX数据包格式

        收发HEX数据包中HEX数据包的格式的界说如下图所示：固定包长，含包头包尾，此中包头为FF，载荷数据固定4字节，包尾为FE。

二、串口收发HEX数据包代码

总代码示例：

1. #include "stm32f10x.h"                  // Device header
2. #include <stdio.h>
5. uint8_t Serial_TxPacket[4];//发送缓存区
6. uint8_t Serial_RxPacket[4];//接收缓存区
7. uint8_t Serial_RxFlag;//标志位
10. void Serial_Init(void)
11. {
12.         //第一步开启时钟
13.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//开启USART1的时钟
14.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//开启GPIO的时钟
16.
17.         //第二步初始化GPIO引脚
18.         GPIO_InitTypeDef GPIO_InitStruct;
19.         GPIO_InitStruct.GPIO_Mode= GPIO_Mode_AF_PP;//引脚模式
20.         GPIO_InitStruct.GPIO_Pin= GPIO_Pin_9;//引脚选择Pin_9
21.         GPIO_InitStruct.GPIO_Speed= GPIO_Speed_50MHz;
22.         GPIO_Init(GPIOA,&GPIO_InitStruct);//初始化GPIOA
24.         GPIO_InitStruct.GPIO_Mode= GPIO_Mode_IPU;//引脚模式
25.         GPIO_InitStruct.GPIO_Pin= GPIO_Pin_10;//引脚选择Pin_10
26.         GPIO_InitStruct.GPIO_Speed= GPIO_Speed_50MHz;
27.         GPIO_Init(GPIOA,&GPIO_InitStruct);//初始化GPIOA
28.
29.
30.         //第三步初始化USART
31.         USART_InitTypeDef USART_InitStructure;
32.         USART_InitStructure.USART_BaudRate = 9600;//波特率
33.         USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制
34.         USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//串口模式
35.         USART_InitStructure.USART_Parity = USART_Parity_No;//校验位
36.         USART_InitStructure.USART_StopBits = USART_StopBits_1;//停止位
37.         USART_InitStructure.USART_WordLength =USART_WordLength_8b; //字长
38.         USART_Init(USART1,&USART_InitStructure);
39.
40.     //配置中断
41.         USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);
42.
43.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
45.         NVIC_InitTypeDef NVIC_InitStructure;
46.         NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//中断通道
47.         NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
48.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1;
49.         NVIC_InitStructure.NVIC_IRQChannelSubPriority =1;
50.         NVIC_Init(&NVIC_InitStructure);
51.
52.         USART_Cmd(USART1,ENABLE);
53.
54. }
57. //发送数据的函数
58. void Serial_SendByte(uint8_t Byte)
59. {
60.         USART_SendData(USART1,Byte);
61.         while(USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET);
62. }
64. //发送一个数组的函数
65. void Serial_SendArray(uint8_t *Array,uint16_t Length)
66. {
67.         uint16_t i;
68.         for(i = 0 ; i < Length ; i++)
69.         {
70.                 Serial_SendByte(Array[i]);
71.         }
72. }
74. //发送字符串
75. void Serial_SendString(char *String)
76. {
77.         uint8_t i;
78.         for(i = 0;String[i] != '\0';i++)
79.         {
80.                 Serial_SendByte(String[i]);
81.         }
82. }
84. //这个函数的返回值是X的Y次方
85. uint32_t Serial_Pow(uint32_t X,uint32_t Y)
86. {
87.         uint32_t Result = 1;
88.         while(Y--)
89.         {
90.                 Result *= X;
91.         }
92.         return Result;
93. }
96. //函数可以将发送的数字显示为字符串的形式
97. void Serial_SendNumber(uint32_t Number,uint8_t Length)
98. {
99.         uint8_t i;
100.         for(i = 0;i < Length;i++)
101.         {
102.                 Serial_SendByte(Number / Serial_Pow(10,Length - i - 1) %10 + '0');
103.         }
104. }
106. //printf函数重定向到串口
107. int fputc(int ch,FILE *f)
108. {
109.         Serial_SendByte(ch);
110.         return ch;
111. }
113. //调用这个函数，TxPacket数组的4个数据就会自动加上包头包尾发送出去
114. void Serial_SendPacket(void)
115. {
116.         Serial_SendByte(0xFF);//发送包头0xFF
117.         Serial_SendArray(Serial_TxPacket,4);//参数给Serial_TxPacket，长度4，这样就可以依次把4个载荷数据发出去了。
118.         Serial_SendByte(0xFE);//发送包尾0xFE
119. }
121. //函数实现一个Serial_RxData变量读后自动清除标志位Serial_RxFlag的功能
122. uint8_t Serial_GetRxFlag(void)
123. {
124.         if(Serial_RxFlag == 1)
125.         {
126.                 Serial_RxFlag = 0;
127.                 return 1;
128.         }
129.         return 0;
130. }
133. //中断接收，执行状态机逻辑函数
134. void USART1_IRQHandler(void)
135. {
136.         static uint8_t RxState = 0;//作为状态变量S
137.         static uint8_t pRxPacket = 0;//这个静态变量用于指示接收到数据包中哪一个数据了，最开始默认为0
138.         //先判断标志位
139.         if(USART_GetITStatus(USART1,USART_IT_RXNE)==SET)//如果RXNE确实置1了，就进入if
140.         {
141.                 //首先获取一下RxData
142.                 uint8_t RxData = USART_ReceiveData(USART1);
143.
144.                 if(RxState == 0)//等待包头
145.                 {
146.                         if(RxData == 0xFF)
147.                         {
148.                                 RxState = 1;
149.                                 pRxPacket = 0;
150.                         }
151.                 }
152.                 else if(RxState == 1)//接收数据
153.                 {
154.                         Serial_RxPacket[pRxPacket] = RxData;
155.                         pRxPacket ++;
156.                         if(pRxPacket >= 4)
157.                         {
158.                                 RxState = 2;
159.                         }
160.                 }
161.                 else if(RxState == 2)//等待包尾
162.                 {
163.                         if(RxData == 0xFE)
164.                         {
165.                                 RxState = 0;
166.                                 Serial_RxFlag = 1;
167.                         }
168.                 }
169.
170.                         USART_ClearITPendingBit(USART1,USART_IT_RXNE);
171.         }
172. }

复制代码

---

        串口设置部分和数据发送、吸收的代码详解可以看前两篇博文：
STM32 USART串口发送_串口发送代码-CSDN博客

https://blog.csdn.net/Echo_cy_/article/details/142794600?spm=1001.2014.3001.5501
STM32 USART串口吸收_stm32 uart发送数据-CSDN博客

https://blog.csdn.net/Echo_cy_/article/details/143817933?spm=1001.2014.3001.5501本文只分析新计划的收发HEX数据包函数。

---

三、代码剖析

        步调最前面为了收发数据包，先界说两个缓存区的数组和一个标志位。

1. uint8_t Serial_TxPacket[4];
2. uint8_t Serial_RxPacket[4];
3. uint8_t Serial_RxFlag;

复制代码

---

        发送缓存区Serial_TxPacket，数据个数为4个：

1. uint8_t Serial_TxPacket[4];

复制代码

---

        吸收缓存区Serial_RxPacket，数据个数为4个，这4个数据只存储发送或吸收的载荷数据，包头包尾就不存了：

1. uint8_t Serial_RxPacket[4];

复制代码

---

        自界说的标志位，如果收到一个数据包，就置Serial_RxFlag为1：

1. uint8_t Serial_RxFlag;

复制代码

3.1 数据包发送

        调用Serial_SendPacket这个函数，Serial_TxPacket数组的4个数据就会主动加上包头包尾发送出去：

1. void Serial_SendPacket(void)
2. {
3.     Serial_SendByte(0xFF);
4.     Serial_SendArray(Serial_TxPacket,4);
5.     Serial_SendByte(0xFE);
6. }

复制代码

---

        发送包头0xFF：

1.     Serial_SendByte(0xFF);

复制代码

---

        Serial_SendArray函数，参数给Serial_TxPacket，长度4，如许就可以依次把4个载荷数据发出去了。

1.     Serial_SendArray(Serial_TxPacket,4);

复制代码

---

        发送包尾0xFE：

1.     Serial_SendByte(0xFE);

复制代码

3.2 标志位扫除

        Serial_GetRxFlag函数实现一个Serial_RxData变量读后主动扫除标志位Serial_RxFlag的功能。

1. uint8_t Serial_GetRxFlag(void)
2. {
3.     if(Serial_RxFlag == 1)
4.     {
5.         Serial_RxFlag = 0;
6.         return 1;
7.     }
8.     return 0;
9. }

复制代码

3.3 数据包吸收

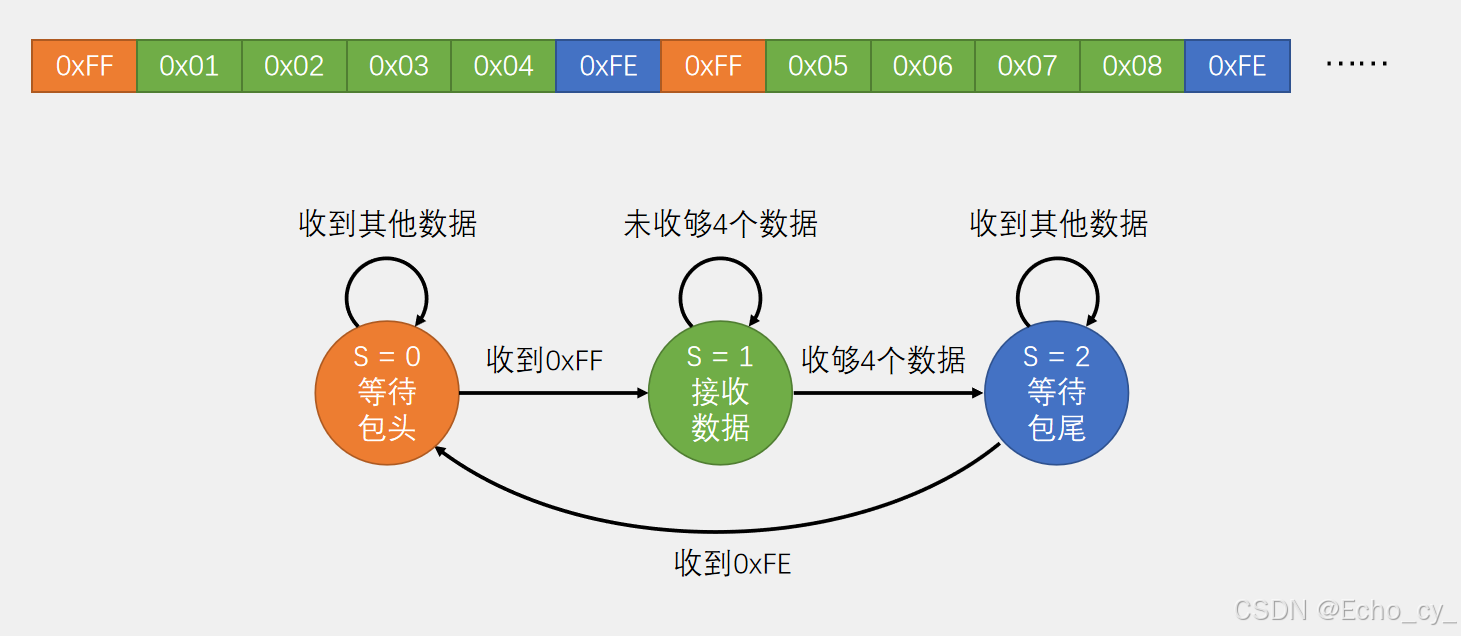

        在克制函数USART1_IRQHandler里须要用状态机来实行吸收逻辑，吸收数据包，然后把载荷数据存在Serial_RxPacket数组里。
        根据状态转移图起主要界说一个标志当前状态的变量S，在克制函数内里界说一个静态变量。

代码示例：

1. //中断接收，执行状态机逻辑函数
2. void USART1_IRQHandler(void)
3. {
4.         static uint8_t RxState = 0;//作为状态变量S
5.         static uint8_t pRxPacket = 0;//这个静态变量用于指示接收到数据包中哪一个数据了，最开始默认为0
6.         //先判断标志位
7.         if(USART_GetITStatus(USART1,USART_IT_RXNE)==SET)//如果RXNE确实置1了，就进入if
8.         {
9.                 //首先获取一下RxData
10.                 uint8_t RxData = USART_ReceiveData(USART1);
11.
12.                 if(RxState == 0)//等待包头
13.                 {
14.                         if(RxData == 0xFF)
15.                         {
16.                                 RxState = 1;
17.                                 pRxPacket = 0;
18.                         }
19.                 }
20.                 else if(RxState == 1)//接收数据
21.                 {
22.                         Serial_RxPacket[pRxPacket] = RxData;
23.                         pRxPacket ++;
24.                         if(pRxPacket >= 4)
25.                         {
26.                                 RxState = 2;
27.                         }
28.                 }
29.                 else if(RxState == 2)//等待包尾
30.                 {
31.                         if(RxData == 0xFE)
32.                         {
33.                                 RxState = 0;
34.                                 Serial_RxFlag = 1;
35.                         }
36.                 }
37.
38.                         USART_ClearITPendingBit(USART1,USART_IT_RXNE);
39.         }
40. }

复制代码

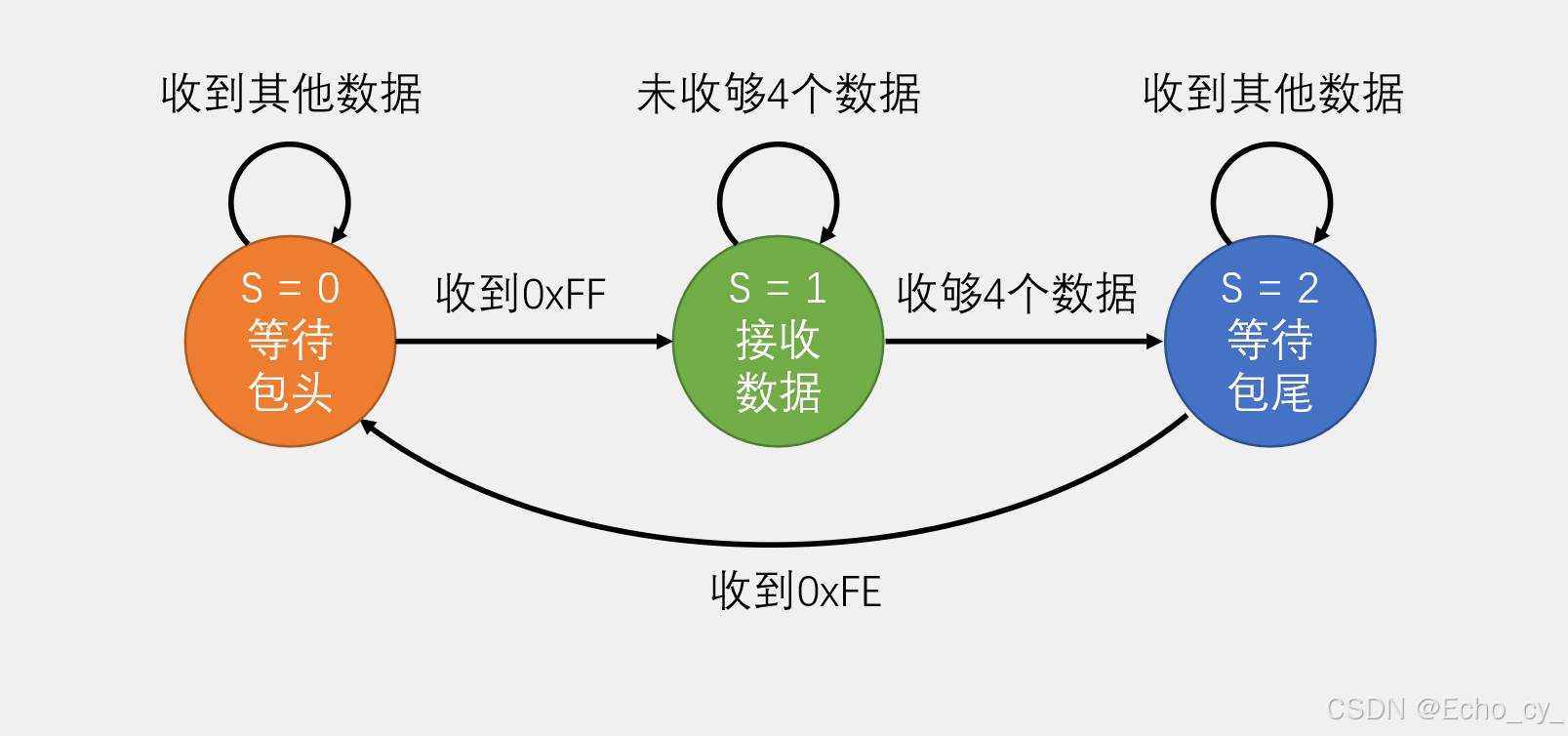

        留意要用else if，如果只用三个并列的if大概会在状态转移的时间出现题目。比如在状态0，须要转移到状态1，就置RxState=1，效果就会造成下面状态1的条件就立马满意了，如许会出现一连两个if都同时创建的情况，就不符合实行逻辑了。以是这里要使用else if，包管每次进状态机代码之后只能选择实行此中一个状态的代码。大概用switch case语句也可以包管只有一个条件满意。写好状态选择的部分，就可以依次写每个状态实行的操纵逻辑和状态转移条件了。

---

紧张变量：
        USART1_IRQHandler克制函数是把数据举行了一次转存，终极照旧要扫描查询Serial_RxFlag来吸收数据。
        RxState这个静态变量类似于全局变量，函数进入只会初始化一次为0，在函数退出后，数据仍旧有用。与全局变量差别的是，静态变量只能在本函数使用。这里就用RxState当做状态变量S，根据状态转换图，三个状态S分别为0、1、2，以是在if语句里根据RxState的差别，须要进入差别的处置惩罚步调。
        pRxPacket这个静态变量用于指示吸收到数据包中哪一个数据了，最开始默以为0.

---

        克制函数先判定标志位，如果RXNE确实置1了，就进入if 。

1.  if(USART_GetITStatus(USART1,USART_IT_RXNE)==SET)
2.     {
3.         ...;
4.     }

复制代码

---

        在if代码框里起首获取一下RxData。

1.         uint8_t RxData = USART_ReceiveData(USART1);

复制代码

        接着就是三个状态的条件判定和相应状态下的步调逻辑。
1.等候包头

1.                 if(RxState == 0)//等待包头
2.                 {
3.                         if(RxData == 0xFF)
4.                         {
5.                                 RxState = 1;
6.                                 pRxPacket = 0;
7.                         }
8.                 }

复制代码

        如果RxData 收到包头，那就可以转移状态RxState=1；如果没有收到0xFF就不转移状态。

2.吸收数据
        吸收数据这里要依次吸收4个数据，存在Serial_RxPacket数组里，以是还须要一个变量来记一下继承了几个，相当于吸收数据的位置编码，可以在界说一个静态变量pRxPacket在表面，最开始默以为0.

1.                 else if(RxState == 1)//接收数据
2.                 {
3.                         Serial_RxPacket[pRxPacket] = RxData;
4.                         pRxPacket ++;//接收数据后位置编码就自增，指示接收下一个位置的数据。
5.                         if(pRxPacket >= 4)//4个载荷数据已经收完了，这时就可以转移到下一个状态了。同时对pRxPacket清0，为下次接收准备，可以在状态0转移到状态1时提前清一个0.
6.                         {
7.                                 RxState = 2;
8.                         }
9.                 }

复制代码

        此代码逻辑是，每进一次吸收数据状态就转存一次缓存数据，同时存的位置后移也就是静态变量pRxPacket++。当4个载荷数据已经收完了，这时就可以转移到下一个状态。同时对pRxPacket清0，为下次吸收预备，可以在状态0转移到状态1时提前清一个0.

3.等候包尾
        如果收到包尾，那就可以回到最初的状态RxState=0，同时为了表现一个数据包吸收到了，可以置一个吸收标志位Serial_RxFlag=1；如果没有收到0xFE就时还充公到包尾，也不做处置惩罚，仍旧在这个状态等候包尾。

1. else if(RxState == 2)//等待包尾
2.                 {
3.                         if(RxData == 0xFE)
4.                         {
5.                                 RxState = 0;
6.                                 Serial_RxFlag = 1;
7.                         }
8.                 }

复制代码

        这里调用USART_ClearITPendingBit函数，直接扫除一下标志位：

1.    USART_ClearITPendingBit(USART1,USART_IT_RXNE);

复制代码

---

        以上克制吸收和变量的封装就完成了！

        这个步调还隐蔽有一个题目须要留意。Serial_RxPacket数组是一个同时被写入又同时被读出的数组，在克制函数里会依次写入，在主函数里又会依次读出。这会造成一个题目，就是数据包之间大概会混在一起。比如读出的过程太慢了，前两个数据刚读出来，等了一会儿才继承今后读取，那这时反面的数据就大概会革新为下一个数据包的数据，也就是读出的数据大概一部分属于上一个数据包，另一部分属于下一个数据包。
        题目标办理方法可以是在吸收部分参加判定，就是在每个数据包读取处置惩罚完毕后，再吸收下一个数据包。
        固然这个题目标发生也分情况。如果是HEX数据包，多是用于传输各种传感器的每个独立数据，比如陀螺仪的X、Y、Z轴数据，温湿度数据等等，这种相邻数据包之间的数据具有一连性。如许纵然相邻数据包混在一起了，也不要紧。

---

总结

        以上就是本日要讲的内容，本文仅仅简单先容了串口收发HEX数据包步调计划的思绪并详解了一些计划代码的细节。
