Proteus8 交换220V电压源的两种设置方法

如图：两种仿真

 ---------------------------------------------------------------------

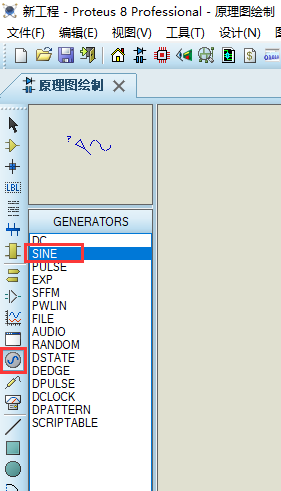

第一种：用鼓励源

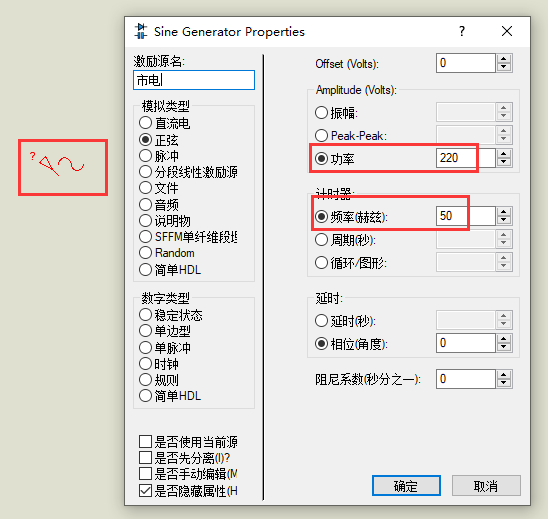

添加sine ,并修改其参数，“频率” 50 ，功率填写电压有用值 220，假如选 “振幅” 就是填写 峰值 311.127
盘算方式：220 X √2 = 311.127  (有用值＊根2 = 峰值/幅值)

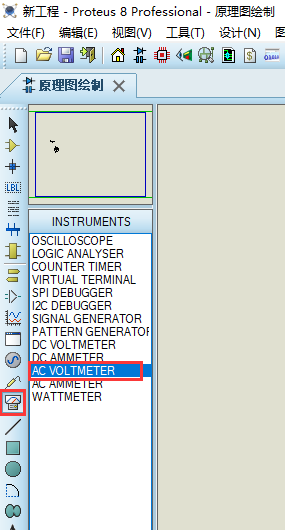

加一个交换电压表

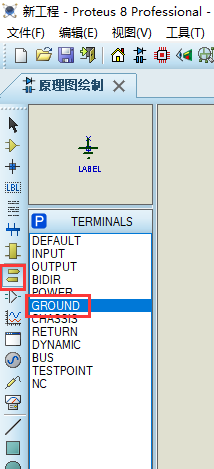

再加一个地

开始仿真

第二种：使用元件 vsine

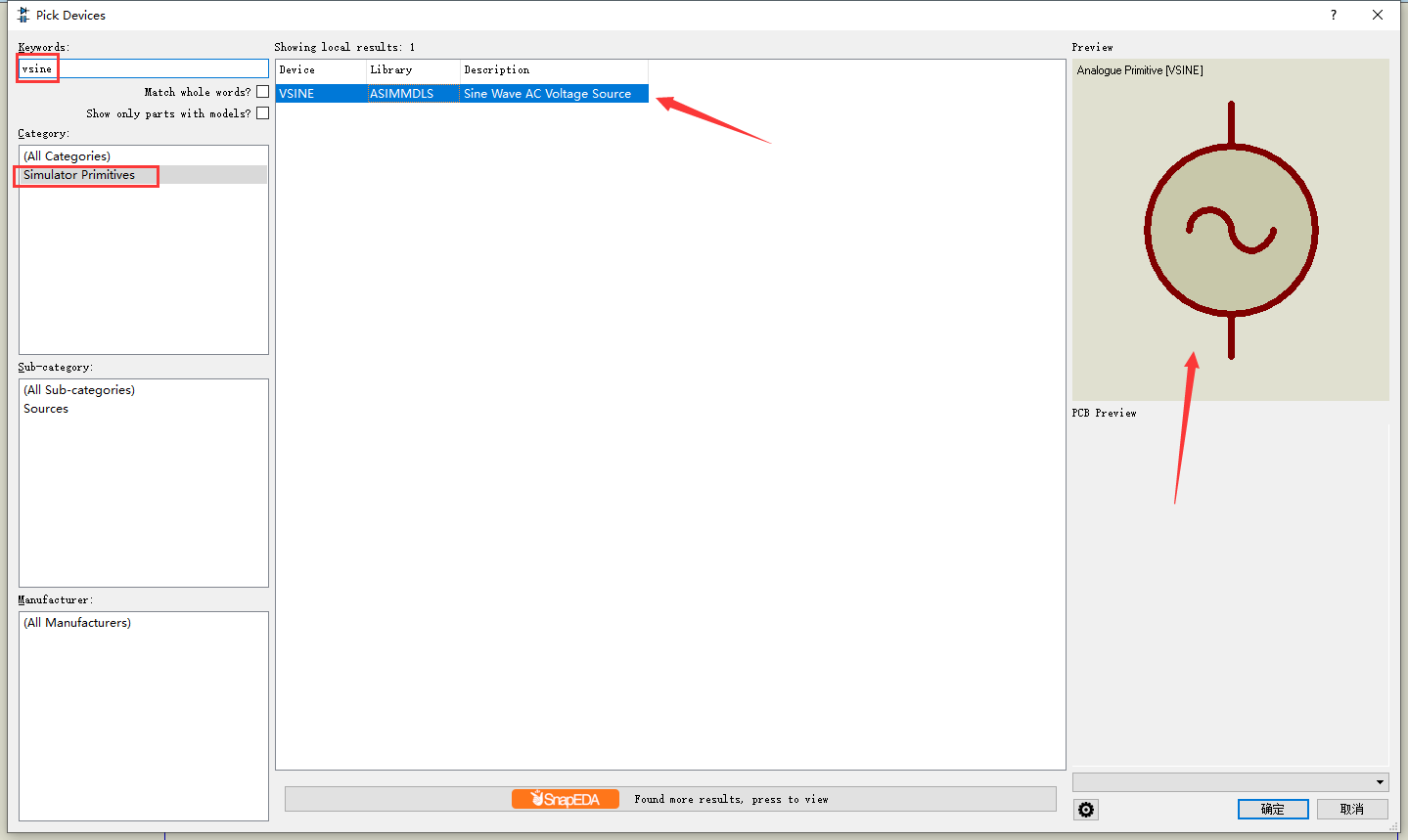

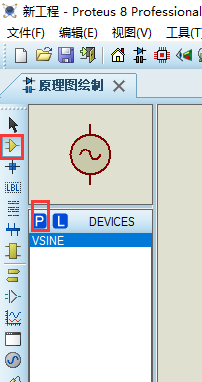

点击“P” ， 打开元件 列表，搜刮 “VSINE”

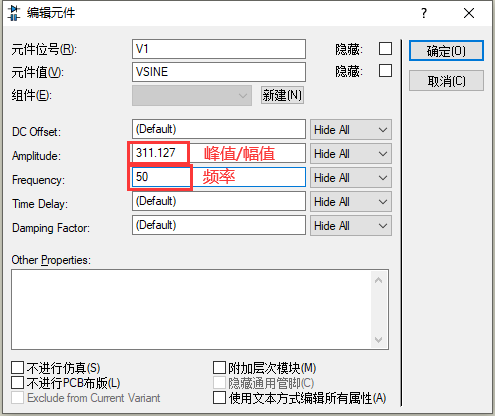

 修改峰值为 311.127  ，频率为  50

 vsine 仿真开始

 彩蛋：直流电压源的三种方式：
1、终端模式-power  (5V)，共同 地GROUND 使用，不管用几个power 和几个 ground ，都算作同一个。
2、元件P 中搜刮  “battery” 这个用来模仿多组电源，"cell" 用来模仿单个电源，两种都可以 修改电压参数，两种都是单电源模式，想用两组电源供电，就放置两个，可以分别设置电压，互不影响。
3、鼓励源 sine 选第1项  "DC" 也可以设置直流电压源，共同接地  "ground" 使用
