一分钟相识什么是类图，并学会用mermaid绘制类图

💡什么是类图？

类图（Class Diagram）是同一建模语言（UML）中最常用、最紧张的结构图之一。它用于形貌体系中静态结构，展示类、接口以及它们之间的关系。类图以面向对象的头脑为底子，资助开发者可视化地明白、计划和文档化体系的数据模子与业务逻辑。
🦚先来看一个类图示例

Mermaid是一种基于文本的图表绘制工具，可直接在 Markdown 或支持的环境中渲染。

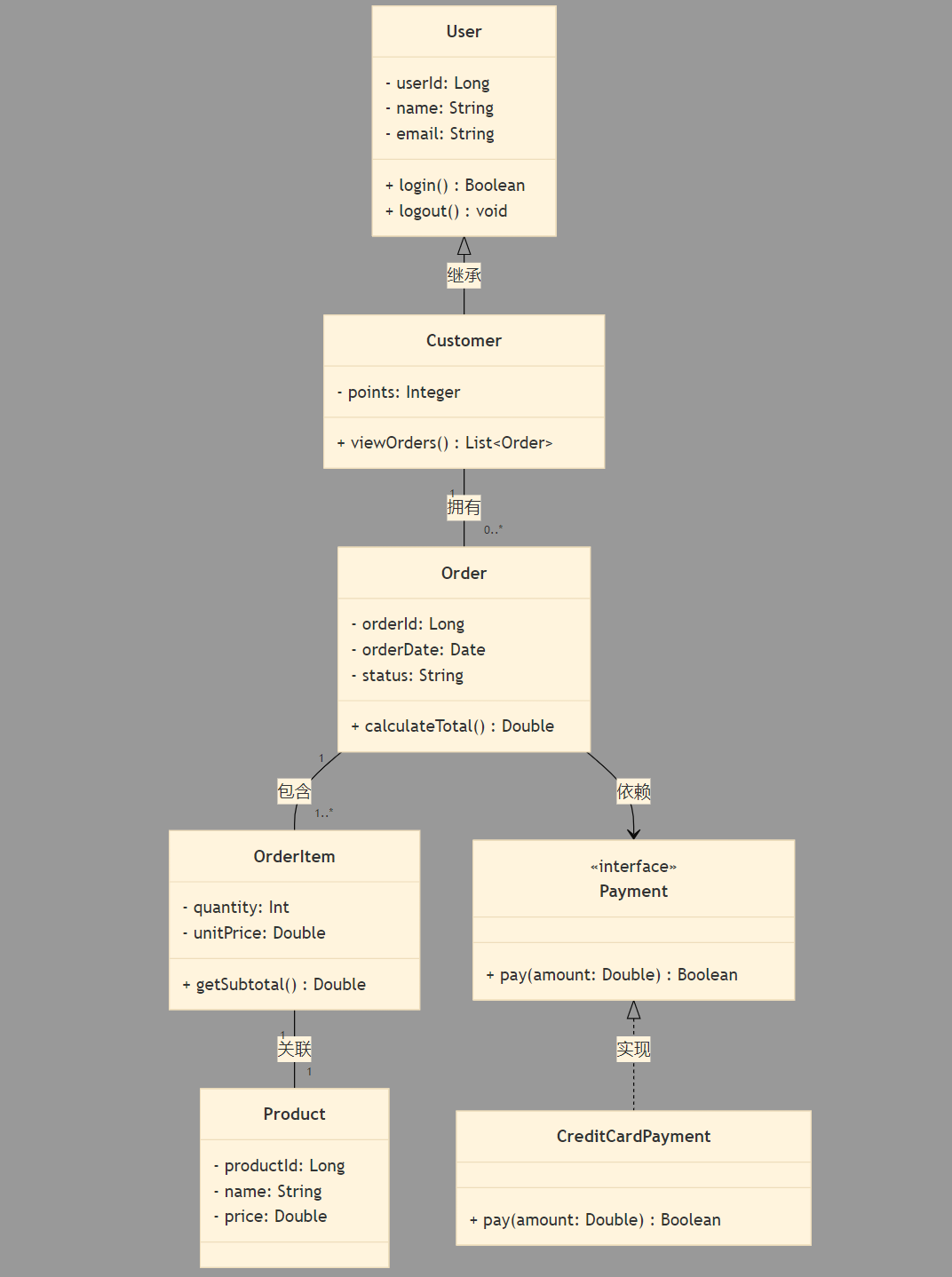

以下示例用 #WordBN 条记软件基于mermaid绘制，该示例展示了一个简单的电商体系类图：

🪐类图示例mermaid代码：

❄️示例图形和代码分析：

• 继续：`User`是基类，`Customer`继续自`User`（空心三角箭头）。

• 关联：一个`Customer`拥有多个`Order`（多重性1和0..*）。

• 组合：`Order`包罗`OrderItem`，使用实心菱形（Mermaid 中用`*--`语法，但此处用`--`加笔墨“包罗”表现组合语义，实际 Mermaid 保举`o--`聚合、`*--`组合）。

• 实现：`Payment`接口被`CreditCardPayment`实现（虚线空心三角）。

• 依赖：`Order`使用`Payment`接口的`pay`方法，用虚线箭头`..>`表现。


🗺️类图的焦点元素

• 类（Class）
      矩形框，通常分三格：



  • 第一格：类名（抽象类用斜体）





  • 第二格：属性（可见性 属性名: 范例，如- name: String）





  • 第三格：方法（可见性 方法名(参数): 返回值范例，如+ getName(): String）




    　　　　　　可见性符号：+public，-private，#protected，~package

• 接口（Interface）
      与类雷同，但标注`«interface»`，或使用圆角矩形。

• 关系（Relationships）
      类之间通过连线及箭头表达差别语义：


关系符号表现英文分析关联
实线箭头（或无线）
Association
一个类持有另一个类的引用（如“门生→课程”）
聚合
空心菱形 + 实线
Aggregation
“团体-部分”，部分可独立存在（如“汽车-轮胎”）
组合
实心菱形 + 实线
Composition
“团体-部分”，部分不可独立存在（如“订单-订单项”）
继续（泛化）
空心三角箭头 + 实线（子类指向父类）
Generalization
is-a 关系
实现
空心三角箭头 + 虚线（实现类指向接口）
Realization
接口与实现类
依赖
虚线箭头（一个类使用另一个类作为局部变量/参数）
Dependency
临时性关系，如方法参数
别的尚有多重性标注，如1、0..、1..等，表现数量束缚。
🌟类图的使用场景

• 体系分析与计划阶段
      业务范畴建模：辨认关键实体（顾客、订单、产物），明确它们之间的关系，作为后续编码的依据。

• 代码天生与逆向工程
      许多IDE（如IntelliJ、Eclipse）支持从类图自动天生代码骨架，或从代码反向天生类图，便于明白现有体系。

• 文档化体系架构
      类图可以清楚展示体系的焦点模块、条理结构（如Controller、Service、DAO），方便团队沟通和维护。

• 计划模式形貌
      经典的计划模式（工厂、单例、观察者等）通常使用类图来直观表达加入者类和交互关系。

• 数据库建模的辅助
      类图中的恒久化类可以映射为数据库表，关联关系对应外键或关联表。


🚀附录：Mermaid 常用语法速查

[table][tr]关系范例Mermaid 符号示例[/tr][tr][td]继续（泛化）
[/td][td]
  `
