Pix4Dmapper空间三维模型的应用实例:GIS选址分析
农民
金牌会员
|
2024-4-11 06:56:41
|
显示全部楼层
|
阅读模式
楼主
主题
977
|
帖子
977
|
积分
2931
本文介绍基于
无人机影像建模完成后的结果
,利用
ArcMap
软件进行
空间选址分析
,从而实现空间三维模型应用的方法。
目录
1 空间分析目标确立
2 基于基本约束条件的选址求解
2.1 坡度计算与提取
2.2 海拔提取
2.3 LAS数据初探
2.4 淹没分析
2.5 区域相交
2.6 面积约束
3 基于择优条件的选址求解
4 不足与问题
前面三篇博客分别基于不同软件、不同方法,详细讲解了空间三维模型建立的过程,具体文章包括
物体三维模型的构建:3DSOM软件实现侧影轮廓方法
、
空间三维模型的编码结构光方法实现:基于EinScan-S软件
与
无人机影像的空间三维建模:Pix4Dmapper运动结构恢复法
。
以上三篇博客主要是对空间三维建模的原理与具体操作加以总结;而空间三维模型在建立之后,如何对其加以更为具体的应用,如何提升模型自身的实践价值,同样需要我们去深入探讨。那么本次,综合上述第三篇博客所提到的方法与原理,我们就将在无人机影像三维模型重建的基础之上,对其加以更为具体的实际应用。
其中,本文在上述博客3的基础之上,直接基于无人机影像建模完成后的结果加以空间分析;如果需要了解建模的详细过程,大家查阅
无人机影像的空间三维建模:Pix4Dmapper运动结构恢复法
即可。另一方面,本文并没有像前期遥感图像处理的相关博客那样,具体将每一个步骤记录,更多的则是展现基于三维模型进行空间分析的一个思路;因此,对于本文中没有表明如何具体进行的操作,大家如果有疑问可以留言。
本文原始数据为
无人机影像的空间三维建模:Pix4Dmapper运动结构恢复法
所得到的某校园空间三维模型结果,空间分析部分借助ArcMap 10.2软件完成。
1 空间分析目标确立
完成前述全部无人机航拍影像空间三维建模工作,结合当今疫情实际情况,期望借助建模所得数字表面模型(Digital Surface Model,DSM)与数字正射影像图(Digital Orthophoto Map,DOM),运用
坡度分析、缓冲区分析、叠加分析
等空间分析方法,继续以前述某校园部分区域为研究对象,加以临时观察隔离选址评价。

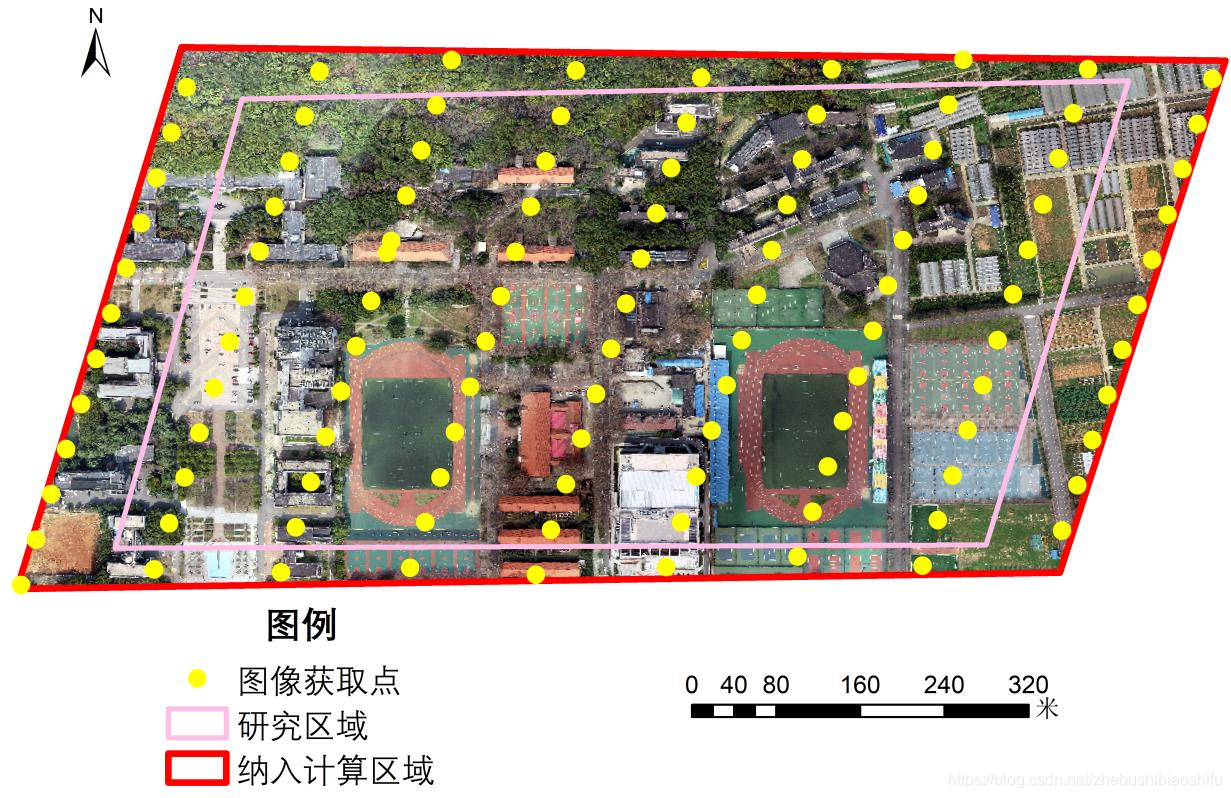

基于前述空间三维模型建立过程,已知研究区域如下图所示。
基于实际情况,为该学校疫情临时观察隔离选址条件加以初步规划,结果如下:
1)坡度在3°以下;
2)海拔低于35 m;
3)周围15 m不得含有20 m以上地物;
4)需具有一定防洪能力;
5)面积不可过小;
6)阳光照射时长尽可能长(择优)。
上述约束条件更多仅仅作为一种选址分析的首要考虑因素,后续操作过程中将视情况对其加以适当修改。结合上述目标条件,借助空间三维模型建立后所得DSM数据与DOM数据,尝试对其加以实现。
2 基于基本约束条件的选址求解
2.1 坡度计算与提取
利用三维建模所得部分校园区域DSM数据,求取其坡度信息,如下图所示。
其中,可以看到部分房屋在坡度图中具有较好的辨识信息;将其放大即可观察到,这些房屋多为该学校老宿舍区、艺术馆、景园楼等具有倾斜房顶的建筑,如下图所示。

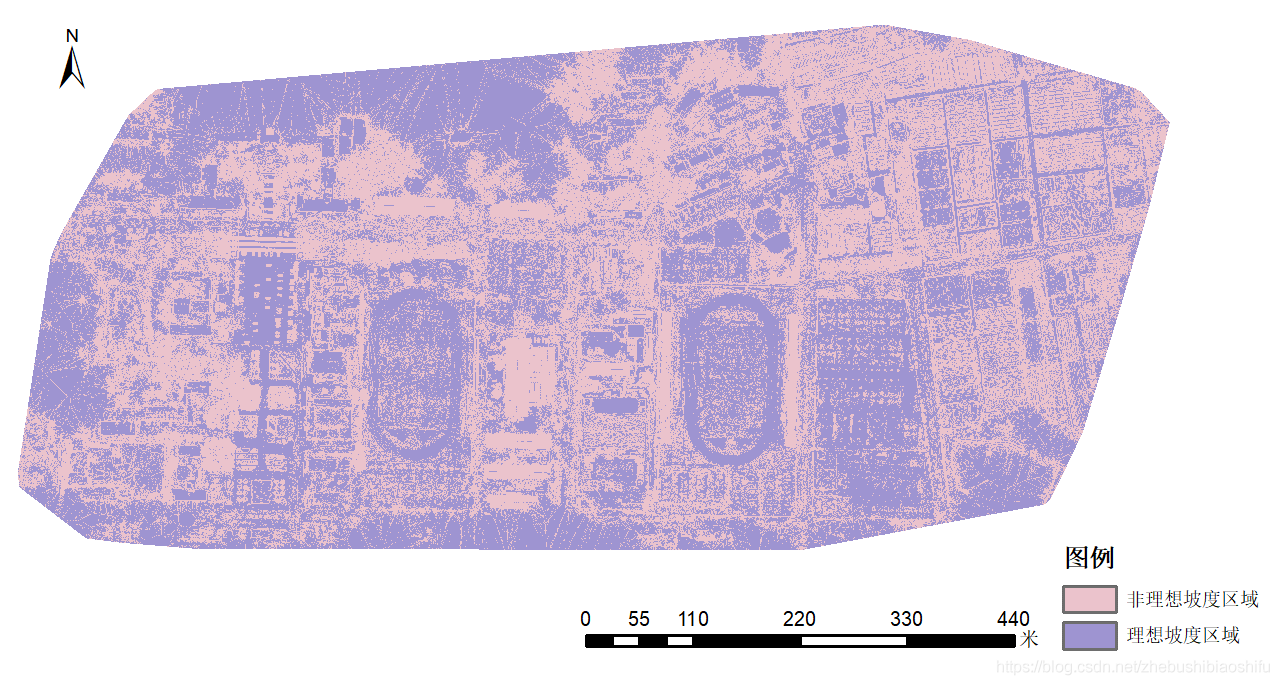

依据前述限定条件,对坡度小于3°的部分加以提取,得到提取结果如下图所示。
随后将其转换为矢量图层,如下图所示。
2.2 海拔提取

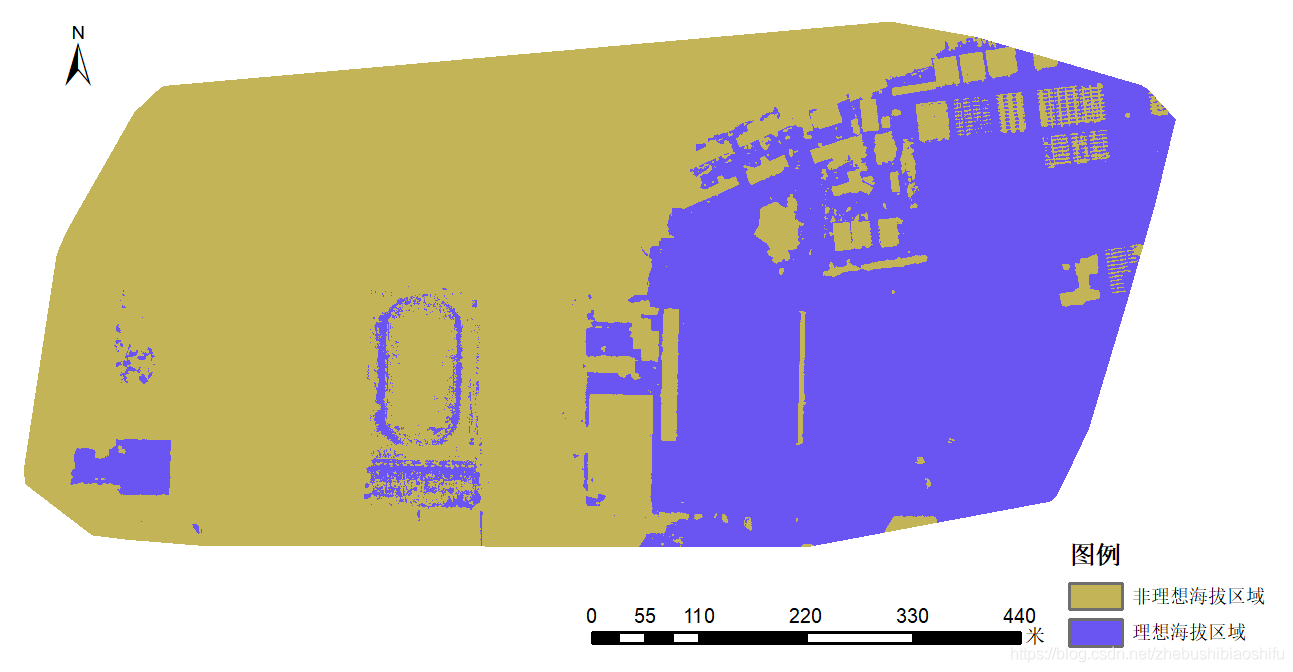

依据前述对海拔条件的限制要求,提取出海拔小于35 m的地区;如下图所示。但是,可以发现依据这种划分指标的理想海拔区域明显包括了一些建筑物,如景园楼、艺术馆等。很显然,疫情临时观察隔离不可以设置在已有建筑物区域。
出现这一问题的原因亦较为简单,即由于该所学校面积大、研究区域跨度长,且在东西方向、南北方向均具有较大的海拔差,从而使得所得研究区域DSM数据各位置(如研究区域西侧与东侧)之间海拔范围较大;可能在某一海拔整体较高区域,其地表高度就已高于海拔较低区域建筑物的高度。因此,使得海拔提取结果较为不理想。
基于上述分析,随后尝试将对海拔的要求更改至15 m,得到提取结果如下图所示。
可以看到,以15 m为阈值提取的海拔区域尽管较之前者有了一定改观,但在其理想区域中依然包含有建筑物的存在。因此,同样放弃15 m海拔的提取结果。
进一步考虑,发现不仅仅是海拔的提取会受到影响,DSM数据在地物高度提取方面同样存在一定问题。例如,前述对疫情临时观察隔离的选址初步要求中提及了“周围15 m不得含有20 m以上地物”;其中,20 m以上地物的定义自身即具有一定问题——在未获取研究区域地表平均高程的情况下,地物高度自然没有一个统一的衡量标准,即无法对具有某一高度的地物加以提取。例如,由于研究区域西侧海拔普遍高于东侧,则15米既可能是研究区域西侧某一地表的海拔,亦有可能是东侧某一建筑物的顶层高度。因此,需要首先确定研究区域的平均地表高度,才可依据DSM数据对地物的高度加以进一步求解。
2.3 LAS数据初探
综上所述,考虑是否可对研究区域模型的地表平均高度加以求解。查阅互联网资料后,亦得知通过对地表点云加以分类等方式可对地表平均海拔加以求解;但这些方法整体操作往往较为复杂。随后,看到有部分网络资料提及,可以利用Pix4Dmapper软件建模所得点云LAS结果文件对地表高度加以求解。因此,尝试由这一角度加以实现。

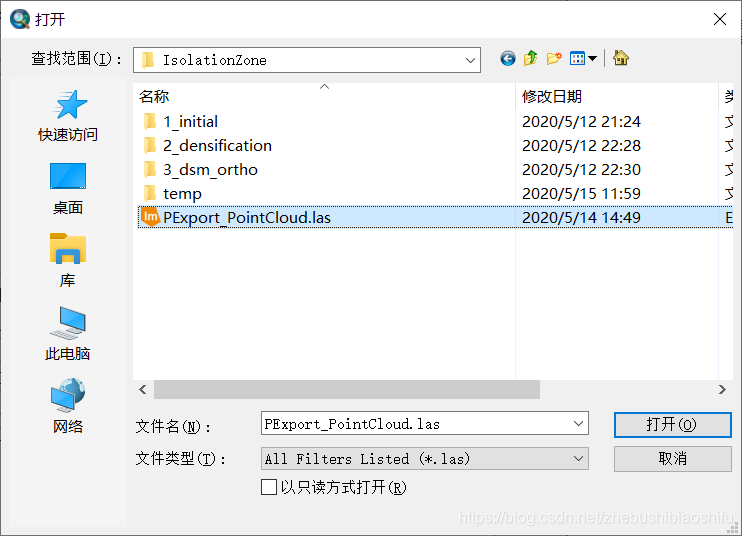

首先,在Pix4Dmapper软件中生成模型所对应的点云文件,并将其导入至ArcMap软件中。如下图所示。

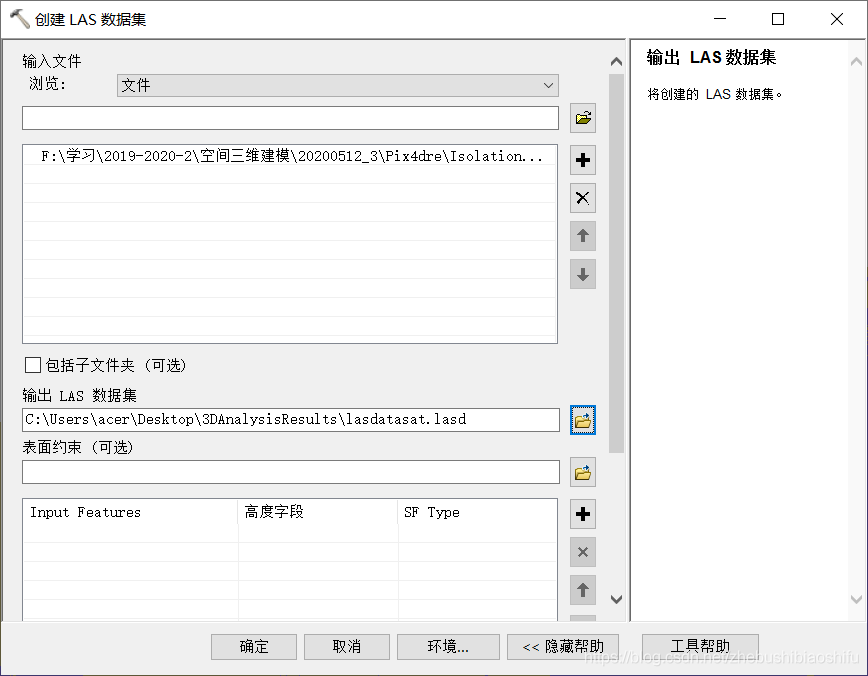

随后,基于导入的LAS数据,创建LAS数据集,如下图所示。
依据网络资源所述,选用“平均值”像元分配类型方法,将LAS数据集转换为栅格,即可得到研究区域的地表平均海拔。借助相关教程,实现这一步骤,如下图所示。
对得到的结果加以识别,并与DSM数据对比,如下所示。
可以看到,其中的像元值与DSM数据几乎并无差别。由此,可以认为基于LAS数据的地表平均高度提取方法似乎亦不奏效。
基于上述分析,个人决定还是需要直接由海拔高度入手,选取一个对研究区域DSM数据中建筑物与地表高度具有较好区分度的海拔数值,并以其作为建筑物与地表的分割阈值。经过多次尝试,发现这一阈值选取为20 m时整体较为合适。
阈值为20 m时,所得海拔提取结果如下图所示。
可以看到,上述所得结果整体对于建筑物与地表具有较好区分能力——除北部一带,其它位置的建筑与地表分离较好。而北部一带由于其自身复杂的地形,原本就不适合疫情临时观察隔离的建立。因此,可以认为20 m阈值的海拔提取结果较好。

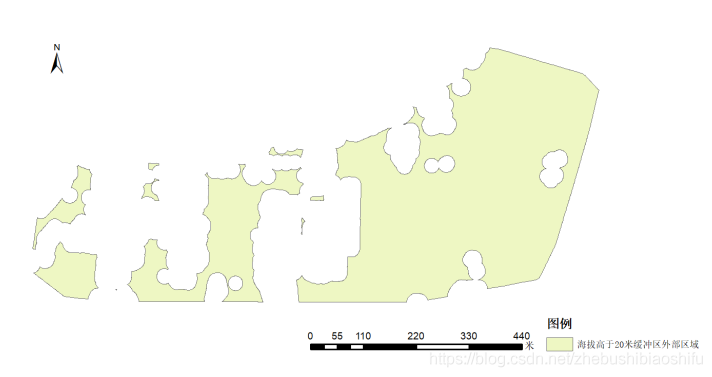

对上述海拔提取结果转变为矢量图层,并以15 m为半径进行缓冲区分析,得到结果如以下三幅图所示。
2.4 淹没分析
考虑到该所学校所在城市整体地势,以及过去一段时间曾在该城市发生过的洪涝灾害实例,考虑到需要对疫情临时观察隔离加以一定防洪能力考虑。首先,选择以5 m水位为阈值,对区域整体防洪能力加以区分。其中,防洪能力较高区域即指5 m水位无法淹没区域。所得结果如下图所示。
可以看到,仅仅在研究区域东南角具有部分防洪能力较弱区域。由于这一防洪能力较低区域面积较小,因此考虑适当加大淹没分析对应阈值。

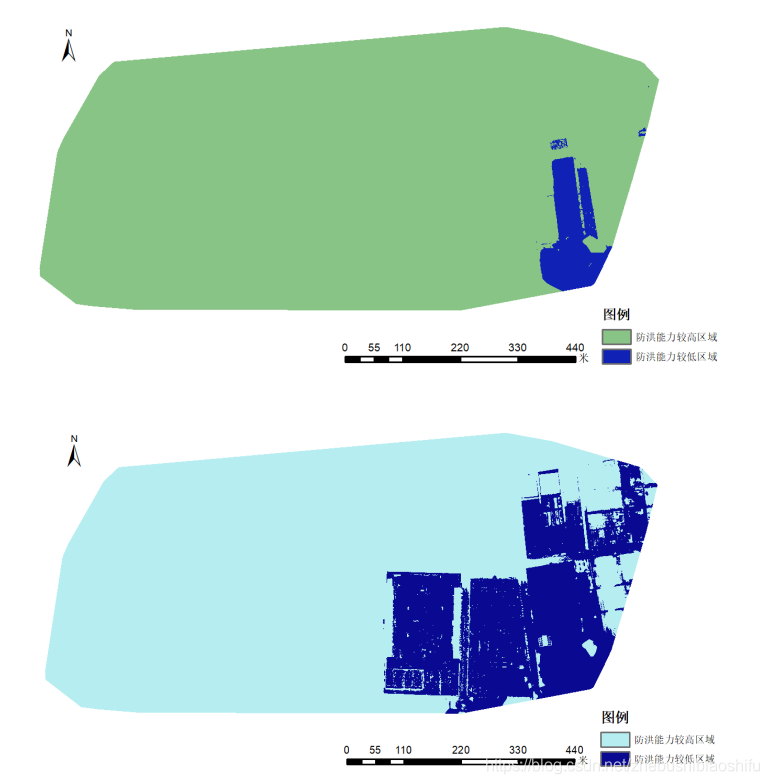

分别以8 m与10 m水位作为阈值,利用同样的方法对研究区域防洪能力加以区分,所得结果如下图所示。
可以看到,当阈值为8 m时,所得到较易淹没地区多为研究区域东南侧一带;而当阈值为10 m时,较易淹没地区则还包含了运动场等区域。结合实际情况与往年该城市洪涝灾害实际情况,认为以8 m为阈值的淹没分析所得结果具有较高的现实性与实际意义。因此,最终结果中,选择以8 m为阈值,对疫情临时观察隔离选址的防洪能力加以评价。
2.5 区域相交
基于上述坡度、周围建筑、防洪能力等因素,将各约束条件所得结果加以整合,从而得到能够满足上述全部要求的区域。

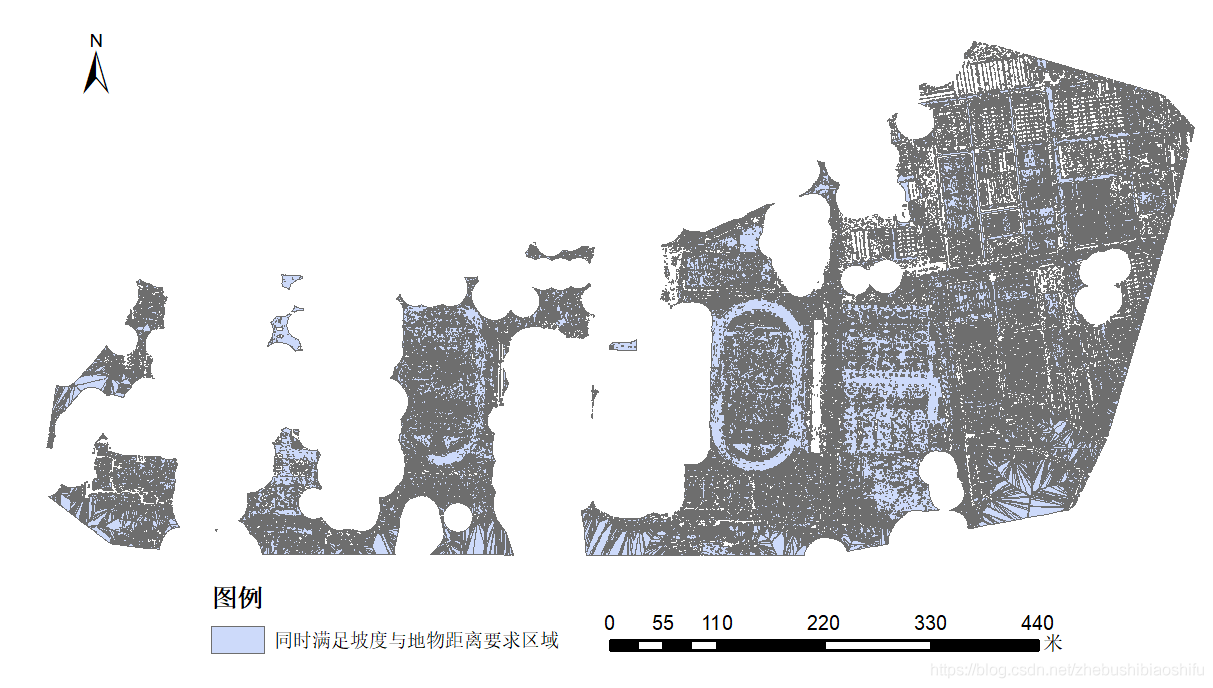

下图为同时满足坡度要求与临近地物要求(距离20 m以上建筑物15 m以上)的区域。

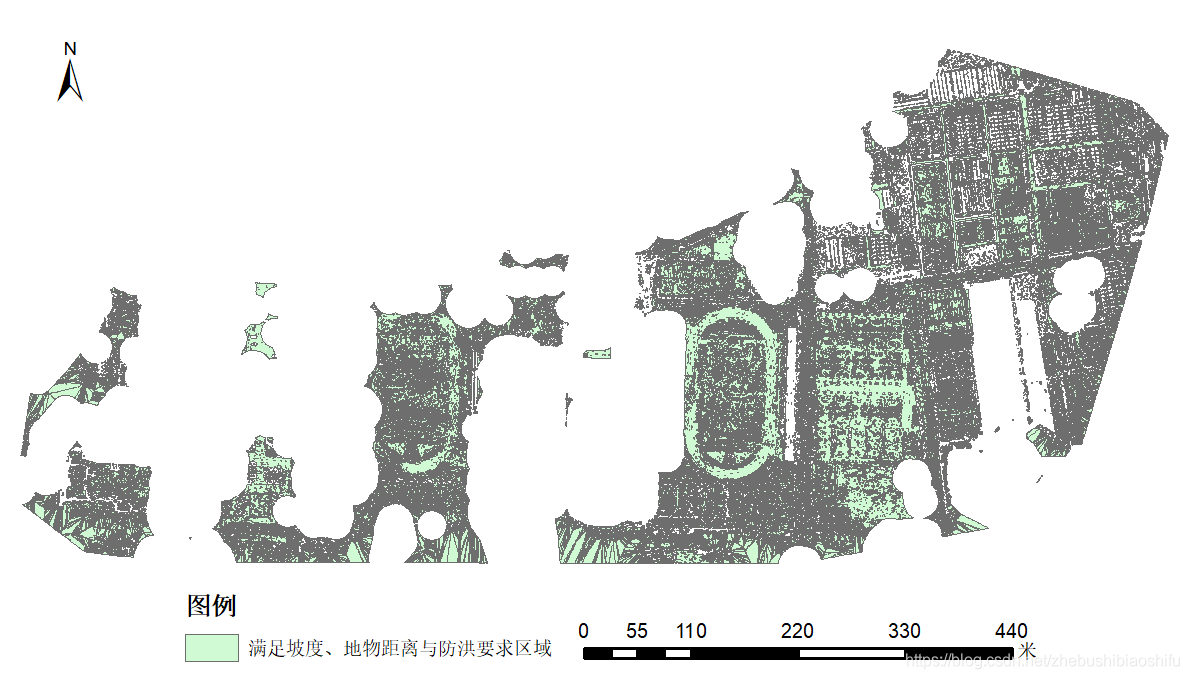

下图为同时满足坡度、临近地物要求与防洪能力(8 m水位为阈值)要求的区域。
由此,即可得到初步选址结果。但是,可以看到所得结果较为零散——其中包含较多零散的点状区域。当然,由上图观之,由于分辨率等影响,点状分布区域或许并不明显;但实际这种小面积区域数量较多。下图即为将ArcMap图层放大后结果,可以明显观察到上述点状区域。
这些区域由于实际面积较小,并不具有建设疫情临时观察隔离的实际价值。因此,我们需要借助各区域的实际面积,对上述所得选址结果加以进一步筛选,从而得到更加符合实际的选址方案。
2.6 面积约束

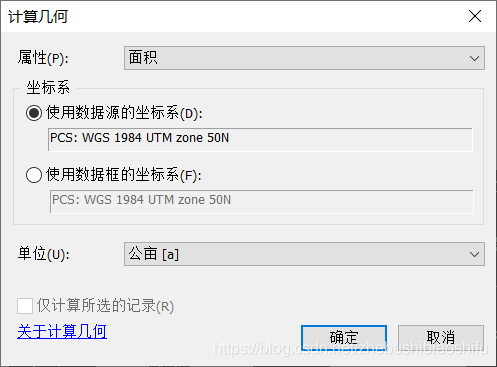

假设每一疫情临时观察隔离至少应具有10 m2的面积。通过计算几何方法实现各区域面积的量算。

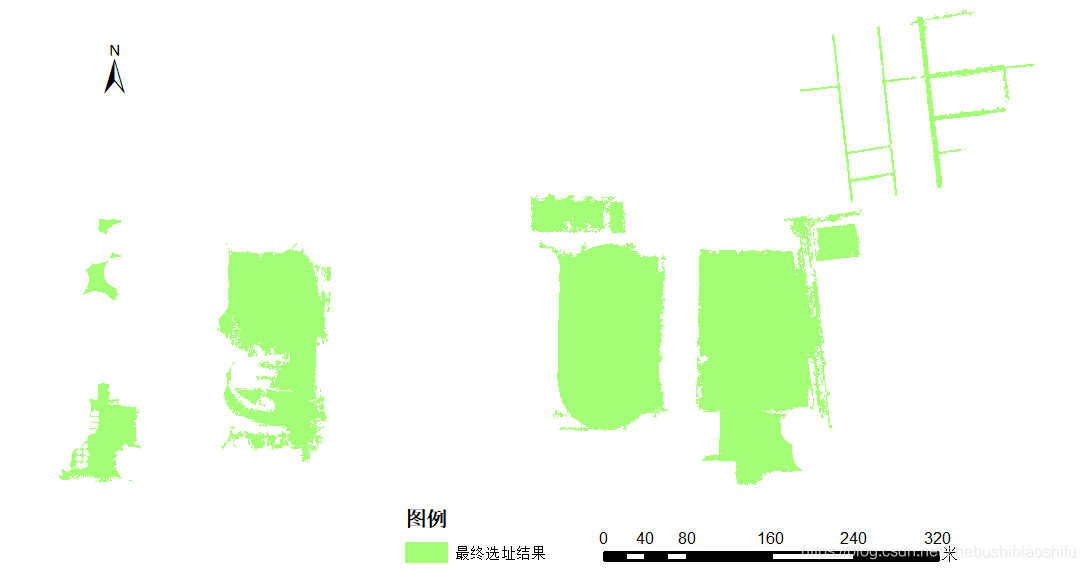

依据10m2阈值,对不符合要求的区域加以剔除,所得结果如下图所示。
其中,绿色区域即为结合了坡度要求、临近地物要求、防洪能力要求与面积要求的选址结果。
3 基于择优条件的选址求解
至此,已完成全部基于基本约束条件的选址求解。考虑到疫情临时观察隔离的防菌、健康需求,尝试以日照情况作为择优条件,对上述区域的选址适宜性进一步加以求解。
其中,以太阳方位角315°为例,求解研究区域山体阴影情况,所得结果如下图所示。

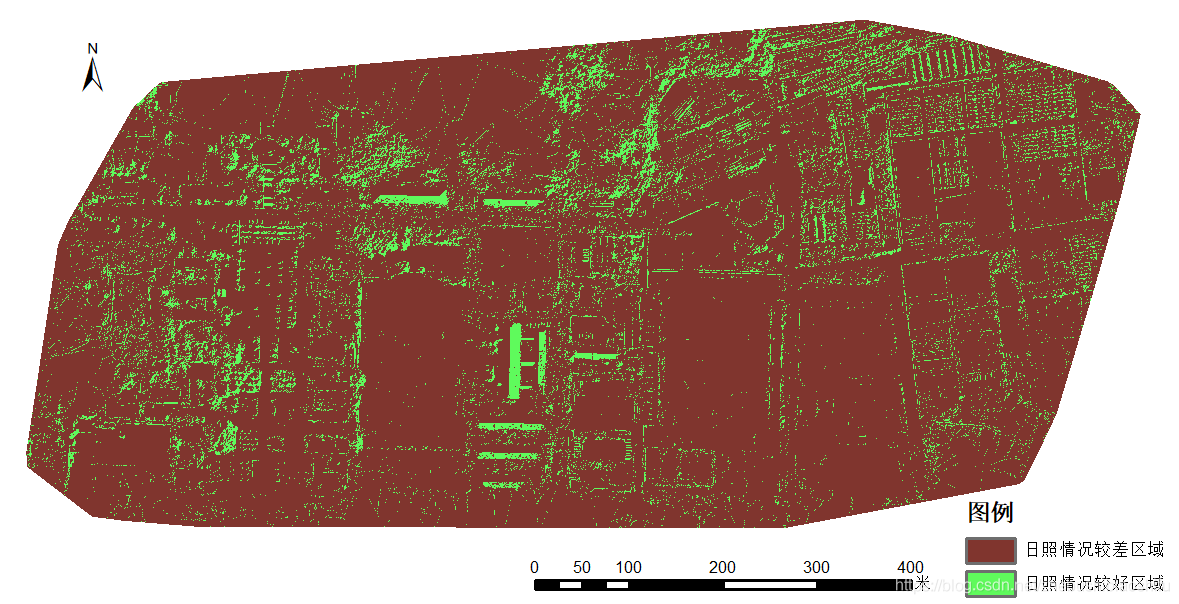

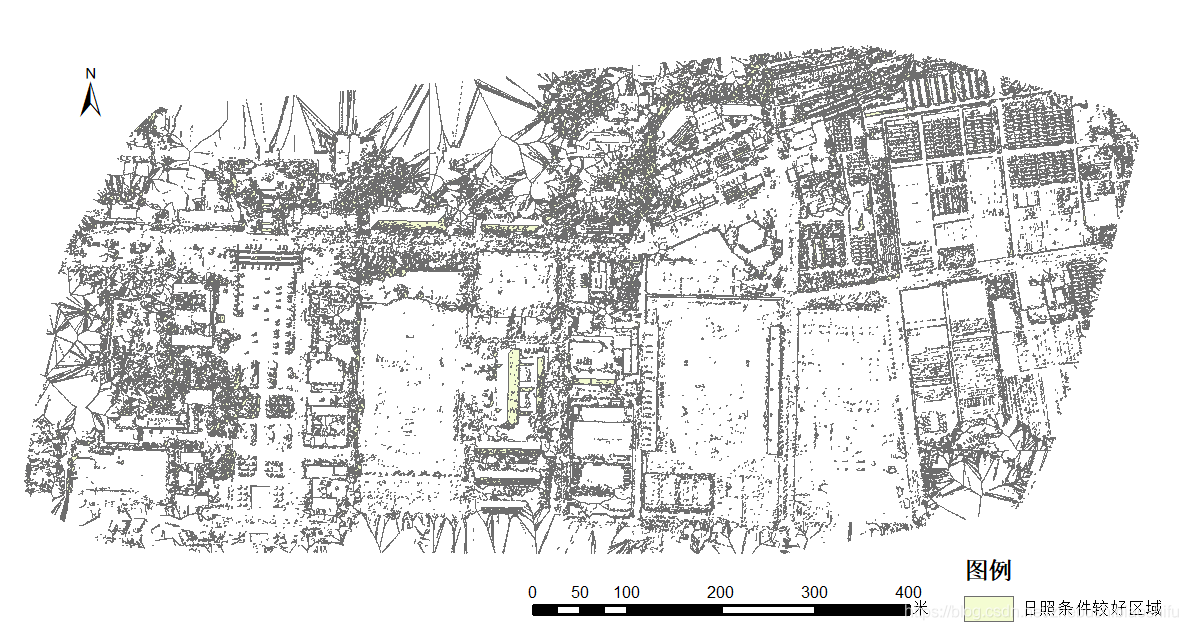

将日照情况较好区域加以提取,如下图所示。
与前述基本约束条件所得选址结果结合,得到具有适宜性评价的该学校疫情临时观察隔离选址分析图,如下图所示。
其中,黄色区域为满足全部基本选址约束条件与具有光照优势的选址区域;将其作为疫情临时观察隔离的首要选址对象,即一级选址区域。红色区域为满足全部基本选址约束条件,但在光照方面较之前者次之的区域;将其作为疫情临时观察隔离的次要选址对象,即二级选址区域。
可以看到,选址区域多分布于整体较为开阔,远离建筑物、山体等位置,尤其在运动场等位置集中分布;此外,较为空旷的区域,如广场等位置,同样是疫情临时观察隔离选址的热门区域。
当然,其中一级选址区域面积较小,分布较为零散,显然存在一定问题。类似的空间分析中的不足将统一列于以下部分。
4 不足与问题
结合上述操作流程中出现的问题,以及所得选址结果的表现效果,可以看到本次空间分析依然具有一定不足。
1)未对选址区域外形特征加以限定。在结果图东北侧,所得结果中将细长的道路同样作为了选址区域。而在实际情况应用中,这一区域由于其细长的特征,或许并不适合作为隔离点选址区域。即上述空间分析中未对各区域的形状特征加以描述、筛选。
2)未对水体加以提取。在前期建立各类缓冲区时,未专门对水体区域加以划分。尽管所得选址区域结果恰好未落入水体,但这样的操作还是具有一定不严谨之处。
3)衡量防洪能力的实际水体高度意义不明确。进行淹没分析时,分别选取5 m、8 m与10 m作为模拟水体高度,从而区分不同区域的防洪能力。但是,这里的5 m、8 m与10 m仅仅是相对所得到的DSM数据而言的相对海拔高度,其所表述的实际意义可能由于无人机拍摄误差等而并不明确(例如,此处8 m的洪水高度到底代表多高的实际标准水位,是否有可能出现此处8 m的洪水等),具有一定不确定性。
4)未考虑零散选址点的联通性。在进行面积筛选时,将很多零散的可选址点直接舍弃;但对于一些相距较近、分布密集的可选址点而言,其往往可以实现相互之间的联通,从而组成更大的选址区域。
5)针对光照约束条件的执行、结果均不理想。针对光照这一约束条件,在操作过程中选取了山体阴影的分析方法。但这一方法一方面未考虑到全天内太阳高度角、太阳方位角等的变化,且在阈值选取过程中具有一定主观性(因为需要自主决定光照是否充足区域的划分阈值),因此这一步空间分析过程并不精密;并进一步导致所得光照条件的分析结果(即一级备选区域)较为不理想。
