OpenStack网络配置

1. 利用VMware安装CentOS 7虚拟机，而且记得开启CPU虚拟化，将其命名为“OpenStack”。

2. 实验前准备：安装tunctl组件并启动、安装OVS软件并启动，安装KVM并启动服务。根据前面所学实训内容进行安装

3. 安装完虚拟机后，进入虚拟机，修改网络配置（onboot改为yes）并重启网络服务，查看相应IP地址，并利用远程连接软件进行连接。

4. 利用ovs-vsctl下令创建名为"br-xd"的网桥

1. ovs-vsctl add-br br-xd

复制代码

5. 查看虚拟互换机情况

1. ovs-vsctl show

复制代码

6. 利用tunctl下令创建两个tap

1. tunctl -b -u root -t tap1
2. tunctl -b -u root -t tap2

复制代码

7. 将装备连接到刚刚创建的虚拟互换机

1. ovs-vsctl add-port br-xd tap1
2. ovs-vsctl add-port br-xd tap2

复制代码

8. 查看虚拟互换机情况

1. ovs-vsctl show

复制代码

9. 启动tap装备

1. ip link set up tap1
2. ip link set up tap2

复制代码

10. 启动两个虚拟机装备，首先把镜像文件cp出来2个，分别名为ovs1.img和ovs2.img

1. cp -p cirros***(这里全名自己补全).img   ovs1.img
2. cp -p cirros***(这里全名自己补全).img   ovs1.img

复制代码

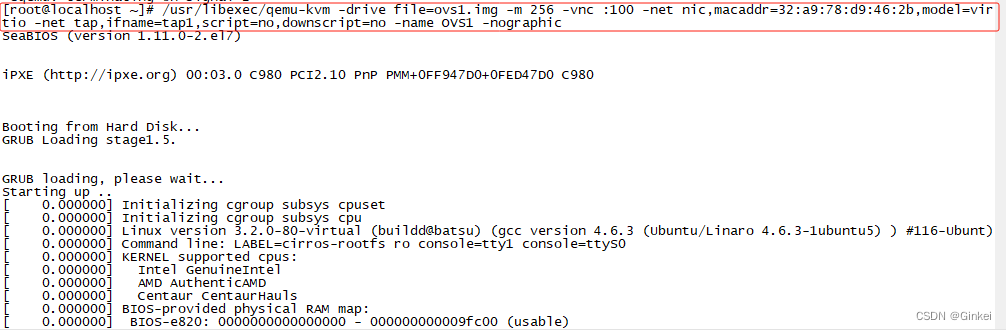

11. 启动第1个虚拟机装备

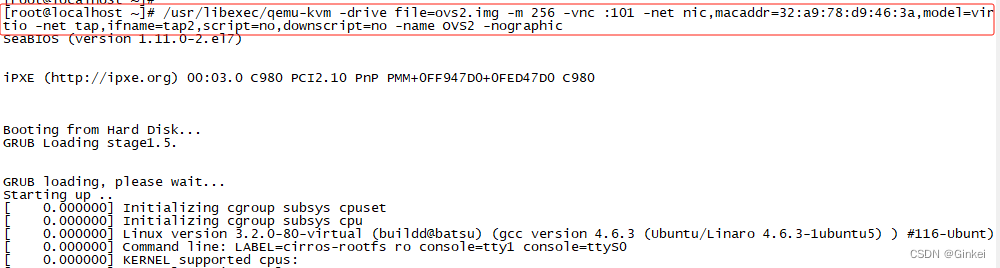

11. 启动第2个虚拟机装备

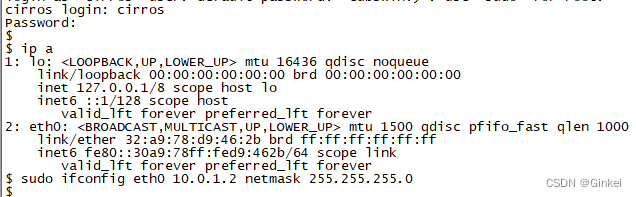

11. 给第一个虚拟机装备配置IP地址为：10.0.1.2，子网掩码：255.255.255.0

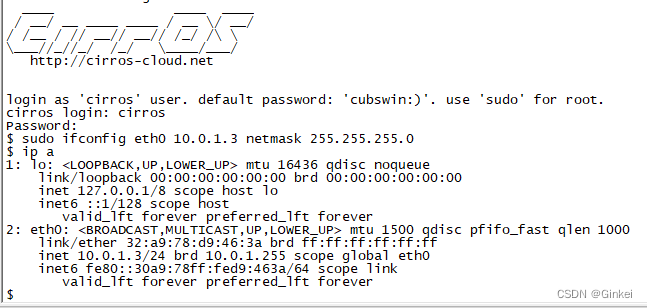

12. 给第2个虚拟机装备配置IP地址为：10.0.1.3，子网掩码：255.255.255.0

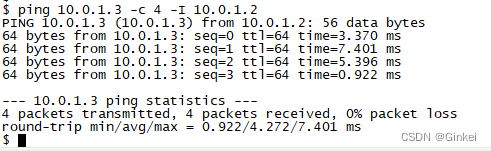

13. 检测连通性，在第一个虚拟机中ping第二个虚拟机，发现可以ping通

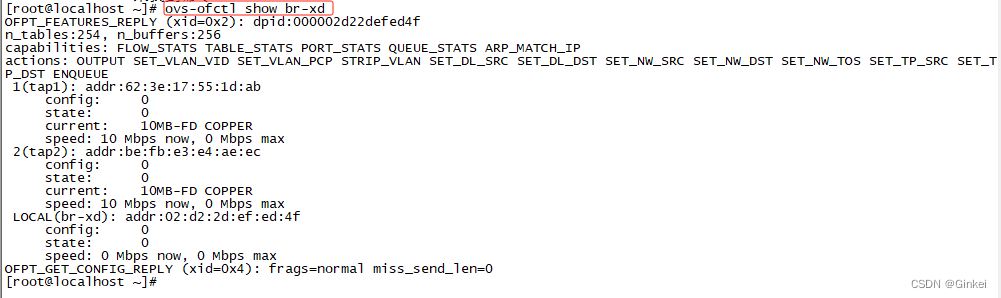

14. 回到宿主机，查看br-xd的情况

15. 查看br-xd的转发规则

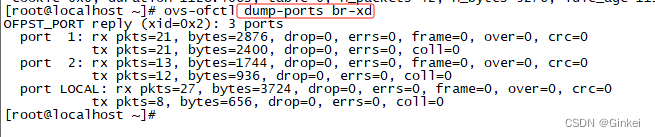

15. 查看br-xd的端口情况

16. 在虚拟互换机br-xd中添加一条规则，将进入互换机的包全部丢弃

17. 再次查看流表

18. 再次检测连通性，在第一个虚拟机中ping第二个虚拟机，发现无法ping通

19. 删除刚刚添加规则

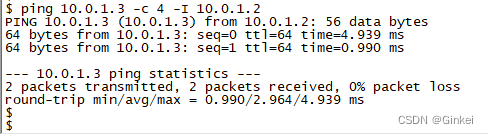

20. 再次检测连通性，在第一个虚拟机中ping第二个虚拟机，发现可以ping通
