基于STM32的多功能温控风扇筹划

 筹划使命

      本文筹划了一种基于智能室内温度控制的主动调速风扇。以STM32系列单片机为核心主控板，通过程序代码驱动和使用温度传感器模块实现对环境温度的实时监测，并可以实时表现环境温度。同时，可以设置温度检测的上下告诫值，根据需求自行调治。
一、 本文主要研究的内容

       在本筹划中,将选用STM32系列单片机为主控核心板,通过程序驱动和温度传感器模块实现对周围环境温度的实时监测，并能够实时表现温度数据。同时可以对温度检测的上下限警戒值举行设置。当温度超过上限警戒值时，开启风扇，借助PWM调速法，根据环境温度与设置的温度之间的温差来调治风扇的风力，以保证周围环境温度的稳固。
二、体系的团体筹划

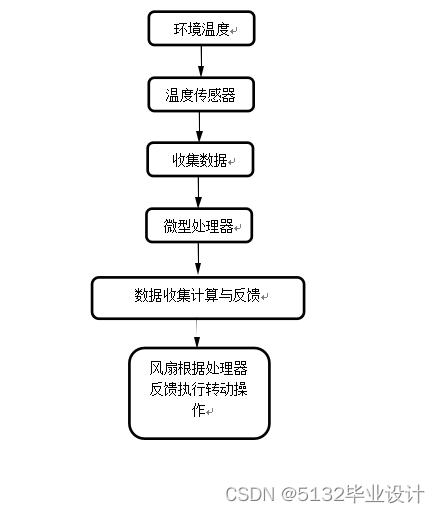

      以单片机stm32实时处理为重要技术本事,运用温度收罗和数据处理的知识,使用温度传感器和减速电机等硬件和谐下，体系的研究温度监控反馈处理技术。其中使用了液晶屏表现详细温度值和风扇挡位等信息，当超过预定温度值时，报警器报警并且使用pwm调速控制风扇转速。温控风扇处理体系框图如图2.1所示的，体系通过温度数据的收罗、预处理、整合计算、剔除不稳固数据、实时收罗、实时计算等处理方法,实现对周围温度的准确把控,完成对特定区域的实时监测和控制。

三、 元器件的选择

1、温度传感器的选择方案

     可以从以下多种选项中选出一个温度传感器：
      第一，选择一个热敏感的电阻器，用它来控制环境中的电流，然后用AD变动器把它变成数字信号，然后把它送到MCU上。
第二：采取热敏电阻，作为本次测试的温控传感器，将外界的温度变革传输至一台单片机，并与桥接IC、运放及AD变动等元件一起工作。
     方案三：使用DS18B20型温度测量电子元件，通过将外界温度转换成数据，将其输出至单片机。
     第一个办法，热敏电阻器价格低廉，也方便，不过在相对较低的温度下，感应能力不强，同时，在放大的时间，也会出现一些畸变，从而出现错误，从而使电阻器的比例不能保持直线，从而出现很大的偏差，这就需要用线路举行修正，只是会更加的繁琐和不稳固。所以，这个方法在这个体系中是行不通的。
    方案二采取热敏电阻器，比热敏电偶法和电桥法更能探测到器件的温敏和非线性的错误，还可以在-50℃到1600℃之间举行测温。但是，由于线路复杂，温度敏感性达不到要求，所以没有采取该线路。
    至于第三个问题，DS18B20的温度计由于高度集成，导致了极低的温度偏差，再加上DS18B20和其他测温元件的原理差异，因此两者的测量精度都很高。通过将外界的温度转化为数据，可以将其转化为数据，从而大大降低了控制程序的难度，同时，它还使用了最先进的单总线技术（1 WRIE），可以让它与微处理器之间的联系更加方便，并且具有很强的抗干性。

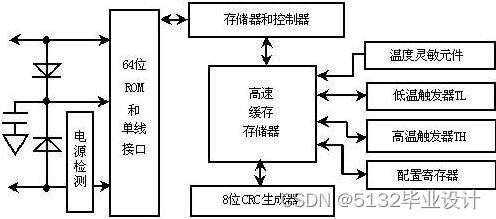

2、DS18B20简介

      DALLAS半导体继DS18B20后,推出了一种全新的集成式温度传感器,它就是DS18B20。相较于传统的热敏电阻,只能通过按照需要,颠末程序的举行读写测试温度,同时也只能读写九或十二位的数码值。九位和十二位数码值分别只能在九十三点七五ms和七百五十ms范围内实现,只能通过双端口线读取和写入(单线接口)方式从DS18B20上读写信息或输入,而温度转换电源则取自于地点总线,同时DS18B20上也只能使用总线电源,不需要其他的电源即可毗连。所以,使用DS18B20可以使整个体系更加的简单,也更加的安全。改善了DS18B20的温度检测精度、传递时间、传递距离、分辨率等方面,使我们应用起来更为的简单,而且末了的效果也很理想。

 3、主控芯片的选择

       本筹划中使用了STM32F103系列核心板,采取了软件编程的方式实现温度测量与判定,并在I/O口传递了温度控制信息。
方案一：采取AT89C51系列单片机，此单片机使用51 Core，8Bit@2MHz Max（分频后），0.06DMIPS；通过编程软件举行编程判定方式对温度传感器内部获取的控制温度信号举行编程判定，并在控制端口内部输出编程控制温度信号。
方案二：采取STM32F103系列高度集成化核心板，核心使用ARM Cortex-M3，32Bit@72MHz ，1.25DMIPS；以雷同的控制软件和可编程控制方式对温度传感器内部获取的控制温度信号举行远程判定，并在控制端口内部输出远程控制温度信号。
相比方案一和方案二，STM32在运算速度和精度上均优于51。
4、表现模块的选择

方法一:通过动态扫描表现方式,用五位尺度阳极通过数码管指示温度。

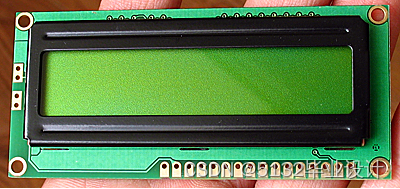

方法二:使用液晶表现屏LCD表现温度
针对于第一种方法,该方案具有成本低、表现温度清楚好、夜间能见度好、耗电量极低、表现驱动记载相对轻易、应用广泛等特点。缺点是表现器一次有五个 LED 用于扫描。因此,尽管它会眨眼,但对人眼睛的视觉保持时限仍为二十ms。如果数码管的扫描时间比这个时间短,则可使用增长的扫描频率来消除闪光现象,让人眼完全感受不到眩光。
对于方案2，液晶表现器的优势在于表现独特的符号，不光可以表现数字，还可以通过LED数码管表现无与伦比的符号和图形。硬件毗连简单，所以体系采取了第二种方法。

5、调速方式的选择


方法一:使用DAC832举行温度控制,通过把DAC832中的环境温度数值转换成数字量,然后使用DAC832中产生一定的模拟频率信息来调治晶闸管导通角,进而完成对风扇电动机转速无级调压的手动调治及温度控制电路。
方法二WM(Pulse Width Modulation)的调制方法,使用数字呆板人或软件体系程序完成。PWM是Pulse Width Modulation的英文简称。通过改变输入输出的脉冲频率。在PWM的驱动体系中,最常见的就是正弦波信号,由于改变PWM信息的占空比。而所谓的占空比系数就是在一个时间中,最高电压持续时间所占的空间百分比,当占空比系数达到最大值之后,使用单片机的I/O端口输入输出PWM信息主要有以下二个方法:
(1)使用软件的延时技术。在高电平延伸时限到期后,使I/O口电平倒置使之变为低电平,而后再延时到规定日期;在低电平推迟时间过去后,终端的高I/O电平会倒置,这一周期之后就能够获得PWM信息了。该方法也在本筹划中使用。
(2)使用计时器。控制方法和(1)一样,都是为了在该方法中使用单片机的定时器,使高低电平产生有规律的跃变,而不会被其他软件延迟。采取这种方法举行程序筹划非常复杂。
针对方案一,该方法可以完成直流风扇电机的无级调压,且切换速度更细腻,但是由于D/A变动芯片售价高昂,因此相比无级调压性价比并不高。控制性能与温度的控制。
6、人体感应模块


DYP-ME003人体传感器模块,使用PIR式热释电感应器
1、具有如下特点：
（1）低功耗、静态功耗 50uA
（2）宽电压范围、DC 4.5-20V
（3）电路板小体积32*24mm
（4）可重复/不重复触发方式选择
（5）使用简单、电源+ -信号输出

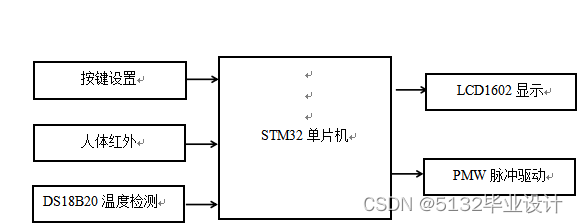

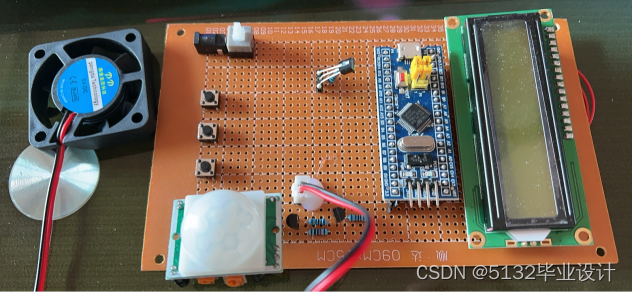

三、硬件筹划

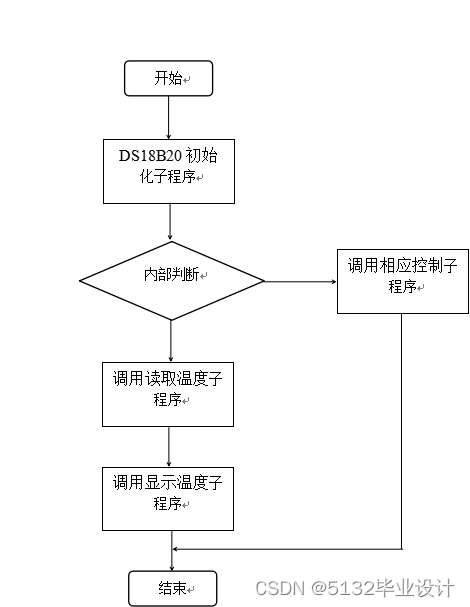

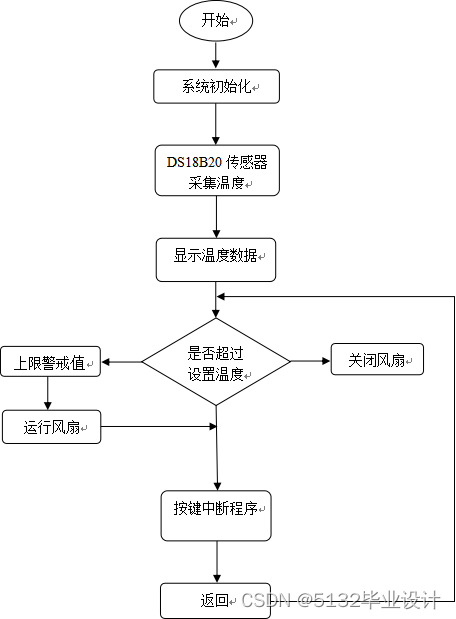

 四、软件筹划

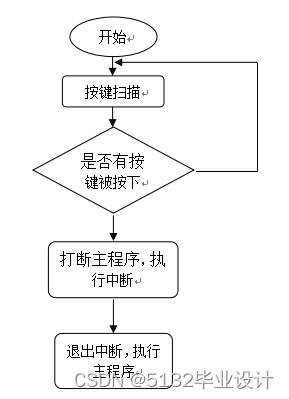

1、 按键中断筹划

 2、温度收罗与表现程序筹划

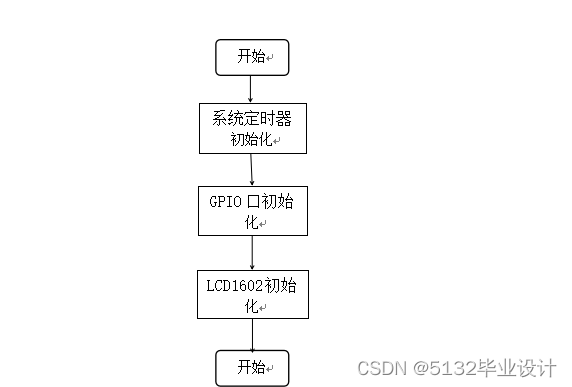

 3、体系初始化程序

 五、体系调试

      通过设置主动开关按键来控制多功能温控风扇体系是否根据环境温度来运行风扇，如下对开启主动与不开启主动的两种环境举行了相关测试，详细效果如图5.3所示，主动开关能够实现它的功能且能够在屏幕中表现出来。
七、分析书与代码展示

1. #include "stm32f10x.h"
2. #include "bsp_SysTick.h"
3. #include <LCD1602.h>
4. #include "bsp_ds18b20.h"
5. int main()
6. {         int PWM,low,zhouqi;
7.     float wendu;
8.          int wendu1;
9.          zhouqi=500;
10.          low=zhouqi-PWM;
11.          SysTick_Init();
12.          init1602();
13.      lcdpos(1,0);
14.          writestring("TEM:  00.0");
15.          GPIO_SetBits(GPIOB,GPIO_Pin_0);
16.      while( DS18B20_Init())
17.          {
18.      lcdpos(0,0);
19.          writestring(" no ds18b20 exit");
20.      }
21.          lcdpos(0,0);
22.          writestring("ds18b20 exit");
23.          for(;;)
24.          {
25.      DS18B20_Get_Temp(wendu);
26.           if (wendu<0)
27.         {  lcdpos(1,4);
28.            writestring("-");
29.        }
30.                 wendu1=wendu*100;
31.            lcdpos(1,5);
32.                 write_dat(wendu1/10000+0x30);
33.                 lcdpos(1,6);
34.                 write_dat(wendu1%10000/1000+0x30);
35.                 lcdpos(1,7);
36.                 write_dat(wendu1%1000/100+0x30);
37.                 lcdpos(1,9);
38.                 write_dat(wendu1%100/10+0x30);
39.                  lcdpos(1,10);
40.                 write_dat(wendu1%10+0x30);
41.                 Delay_ms(2000);
42.             if(wendu1>30)
43.           { low=500;
44.            GPIO_SetBits(GPIOB,GPIO_Pin_0);
45.        Delay_ms(PWM);
46.       }
47.           if(wendu1<15)
48.           {  low=0;
49.                  GPIO_SetBits(GPIOB,GPIO_Pin_0);
50.                  Delay_ms(PWM);
51.         }
52.            if(wendu1>=15&wendu1<20)
53.           {  low=100;
54.        GPIO_SetBits(GPIOB,GPIO_Pin_0);
55.             Delay_ms(PWM);
56.                 GPIO_ResetBits(GPIOB,GPIO_Pin_0);
57.                 Delay_ms(low);
58.     }
59.                 if(wendu1>=20&wendu1<25)
60.                 {
61.          low=200;
62.                   GPIO_SetBits(GPIOB,GPIO_Pin_0);
63.                   Delay_ms(PWM);
64.                   GPIO_ResetBits(GPIOB,GPIO_Pin_0);
65.                   Delay_ms(low);
66.                       }
67.           if(wendu1>=25&wendu1<30)
68.           {   low=300;
69.                   GPIO_SetBits(GPIOB,GPIO_Pin_0);
70.                   Delay_ms(PWM);
71.                   GPIO_ResetBits(GPIOB,GPIO_Pin_0);
72.                   Delay_ms(low);
73.       }
74.          }
75. }
76. 附录二：DS18B20子程序
77. #include "bsp_ds18b20.h"
78. /*
79. * 函数名：DS18B20_GPIO_Config
80. * 描述  ：配置DS18B20用到的I/O口
81. * 输入  ：无
82. * 输出  ：无
83. */
84. static void DS18B20_GPIO_Config(void)
85. {
86.   /*定义一个GPIO_InitTypeDef类型的结构体*/
87.   GPIO_InitTypeDef GPIO_InitStructure;
89.   /*开启DS18B20_PORT的外设时钟*/
90.   RCC_APB2PeriphClockCmd(DS18B20_CLK, ENABLE);
91.   /*选择要控制的DS18B20_PORT引脚*/
92.   GPIO_InitStructure.GPIO_Pin = DS18B20_PIN;
93.   /*设置引脚模式为通用推挽输出*/
94.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
95.   /*设置引脚速率为50MHz */
96.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
97.   /*调用库函数，初始化DS18B20_PORT*/
98.   GPIO_Init(DS18B20_PORT, &GPIO_InitStructure);
99.   GPIO_SetBits(DS18B20_PORT, DS18B20_PIN);
100. }
102. /*
103. * 函数名：DS18B20_Mode_IPU
104. * 描述  ：使DS18B20-DATA引脚变为输入模式
105. * 输入  ：无
106. * 输出  ：无
107. */
108. static void DS18B20_Mode_IPU(void)
109. {
110.   GPIO_InitTypeDef GPIO_InitStructure;
111.   /*选择要控制的DS18B20_PORT引脚*/
112.   GPIO_InitStructure.GPIO_Pin = DS18B20_PIN;
113.   /*设置引脚模式为浮空输入模式*/
114.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
115.   /*调用库函数，初始化DS18B20_PORT*/
116.   GPIO_Init(DS18B20_PORT, &GPIO_InitStructure);
117. }
120. /*
121. * 函数名：DS18B20_Mode_Out_PP
122. * 描述  ：使DS18B20-DATA引脚变为输出模式
123. * 输入  ：无
124. * 输出  ：无
125. */
126. static void DS18B20_Mode_Out_PP(void)
127. {
128.    GPIO_InitTypeDef GPIO_InitStructure;
129.    /*选择要控制的DS18B20_PORT引脚*/
130.   GPIO_InitStructure.GPIO_Pin = DS18B20_PIN;
131. /*设置引脚方式的通用推挽输出*/
132.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
133.   /*设置引脚速率为50MHz */
134.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
135.   /*调用库函数，初始化DS18B20_PORT*/
136.    GPIO_Init(DS18B20_PORT, &GPIO_InitStructure);
137. }
139. /*
140. *主机给从机发送复位脉冲
141. */
142. static void DS18B20_Rst(void)
143. {
144.    /* 主机设置为推挽输出 */
145.    DS18B20_Mode_Out_PP();
146.    DS18B20_DATA_OUT(LOW);
147.    /* 主机至少产生480us的低电平复位信号 */
148.    Delay_us(750);
149.    /* 主机在产生复位信号后，需将总线拉高 */
150.    DS18B20_DATA_OUT(HIGH);
151.    Delay_us(15);
152. }
154. /*
155. * 检测从机给主机返回的存在脉冲
156. * 0：成功
157. * 1：失败
158. */
159. static uint8_t DS18B20_Presence(void)
160. {
161.     uint8_t pulse_time = 0;
162.     /* 主机设置为上拉输入 */
163.     DS18B20_Mode_IPU();
164.      while( DS18B20_DATA_IN() && pulse_time<100 )
165.     {
166.       pulse_time++;
167.       Delay_us(1);
168.        }
169.      / * 经过100us后，存在脉冲都还没有到来*/
170.       if( pulse_time >=100 )
171.         return 1;
172.       else
173.         pulse_time = 0;
174.
175.      /* 存在脉冲到来，且存在的时间不能超过240us */
176.      while( !DS18B20_DATA_IN() && pulse_time<240 )
177.      {
178.        pulse_time++;
179.        Delay_us(1);
180.        }
181.      if( pulse_time >=240 )
182.           return 1;
183.      else
184.            return 0;
185. }
187. /*
188. * 从DS18B20读取一个bit
189. */
190. static uint8_t DS18B20_Read_Bit(void)
191. {
192.    uint8_t dat;    /* 读0和读1的时间至少要大于60us */
193.    DS18B20_Mode_Out_PP();
194.    /* 读时间的起始：必须由主机产生 >1us <15us 的低电平信号 */
195.    DS18B20_DATA_OUT(LOW);
196.    Delay_us(10);
197.   / * 设置成输入，释放总线，由外部上拉电阻将总线拉高 */
198.    DS18B20_Mode_IPU();
199.    //Delay_us(2);
200.    if( DS18B20_DATA_IN() == SET )
201.    dat = 1;
202.     else
203.     dat = 0;
204.   /* 这个延时参数请参考时序图 */
205.     Delay_us(45);
206.     return dat;
207. }
209. /*
210. * 从DS18B20读一个字节，低位先行
211. */
212. uint8_t DS18B20_Read_Byte(void)
213. {
214.    uint8_t i, j, dat = 0;
215.    for(i=0; i<8; i++)
216.   {
217.     j = DS18B20_Read_Bit();
218.     dat = (dat) | (j<<i);
219.    }
220.    return dat;
221. }
223. /*
224. * 写一个字节到DS18B20，低位先行
225. */
226. void DS18B20_Write_Byte(uint8_t dat)
227. {
228. uint8_t i, testb;
229. DS18B20_Mode_Out_PP();
230. for( i=0; i<8; i++ )
231. {
232.   testb = dat&0x01;
233.   dat = dat>>1;
234. /* 写0和写1的时间至少要大于60us */
235.   if (testb)
236.   {
237.    DS18B20_DATA_OUT(LOW);
238.    /* 1us < 这个延时 < 15us */
239.    Delay_us(8);
240.    DS18B20_DATA_OUT(HIGH);
241.    Delay_us(58);
242.    }
243.    else
244.      {
245.         DS18B20_DATA_OUT(LOW);
246.         /* 60us < Tx 0 < 120us */
247.         Delay_us(70);
248.         DS18B20_DATA_OUT(HIGH);
249.         /* 1us < Trec(恢复时间) < 无穷大*/
250.         Delay_us(2);
251.           }
252.       }
253. }
255. void DS18B20_Start(void)
256. {
257.     DS18B20_Rst();
258.     DS18B20_Presence();
259.     DS18B20_Write_Byte(0XCC);                /* 跳过 ROM */
260.     DS18B20_Write_Byte(0X44);                /* 开始转换 */
261. }
262. uint8_t DS18B20_Init(void)
263. {
264.     DS18B20_GPIO_Config();
265.     DS18B20_Rst();
266.     return DS18B20_Presence();
267. }
268. float DS18B20_Get_Temp(float f_tem)
269. {
270.     uint8_t tpmsb, tplsb;
271.     short s_tem;
272. DS18B20_Rst();
273. DS18B20_Presence();
274. DS18B20_Write_Byte(0XCC);                                /* 跳过 ROM */
275. DS18B20_Write_Byte(0X44);                                /* 开始转换 */
276. DS18B20_Rst();
277. DS18B20_Presence();
278.   DS18B20_Write_Byte(0XCC);                                /* 跳过 ROM */
279.   DS18B20_Write_Byte(0XBE);                                /* 读温度值 */
280.   tplsb = DS18B20_Read_Byte();
281.   tpmsb = DS18B20_Read_Byte();
282.   s_tem = tpmsb<<8;
283.   s_tem = s_tem | tplsb;
284.   I f( s_tem < 0 )                /* 负温度 */
285.   f_tem = (~s_tem+1) * 0.0625;
286.     else
287.   f_tem = s_tem * 0.0625;
288.   return f_tem;
289. }

复制代码

 目  录
第1章  绪 论
1.1 课题意义与配景
1.2 国内外研究现状
1.2.1 国外研究现状
1.2.2 国内研究现状
1.3 本文主要研究的内容
第2章  体系的筹划思绪
2.1 体系的团体筹划
2.2 方案论证
2.3 元器件的选择
2.3.1 温度传感器的选择方案
2.3.2 DS18B20简介
2.3.3 主控芯片的选择
2.3.4 STM32简介
2.3.5 表现模块的选择
2.3.6 LCD1602液晶屏简介
2.3.7 调速方式的选择
2.4 本章小结
第3章  多功能温控风扇硬件筹划
3.1 硬件体系总体筹划
3.2 各部分电路筹划
3.2.1 温度传感器电路
3.2.2 LCD1602液晶屏表现电路
3.2.3 电机驱动
图3.4  风扇控制电路
3.2.4 STM32主控核心板
3.2.5人体感应模块
第4章  体系软件筹划
4.1 主程序筹划
4.2 按键中断筹划
4.3温度收罗与表现程序筹划
4.4体系初始化程序
4.5 本章小结
第5章 体系调试
5.1 体系总体调试
5.2  主动开关调试
5.3 调试中碰到的故障及办理办法
5.4 本章小结
第6章  总结与预测
参考文献
致  谢
附录一：主函数
附录二：DS18B20子程序
附录三：LCD1602子程序
附录四：按键中断部分程序
附录五：串口中断部分程序
