HCIA学习笔记十七：Trunk接口

 一、配置Trunk接口

1. \\创建VLAN
2. [SWA]vlan 3
3. [SWA]vlan 5
5. \\配置端口类型
6. [SWA-Ethernet0/3]port link-type trunk
8. \\配置Trunk-Link端口PVID
9. [SWA-Ethernet0/3]port trunk pvid vlan 3
11. \\配置Trunk-Link所允许通过的VLAN（permitted VLAN）
12. [SWA-Ethernet0/3] port trunk allow-pass vlan 5

复制代码

Trunk端口收报文：如果帧不包含VLAN信息，将添加上端口的PVID；如果该帧包含VLAN信息，则不改变。
Trunk端口发报文：该帧的VLAN ID在Trunk允许的发送列表中，比较将要发送报文的VLAN信息和端口的PVID，如果不相等则直接发送。如果两者相等则剥离VLAN信息，再发送。

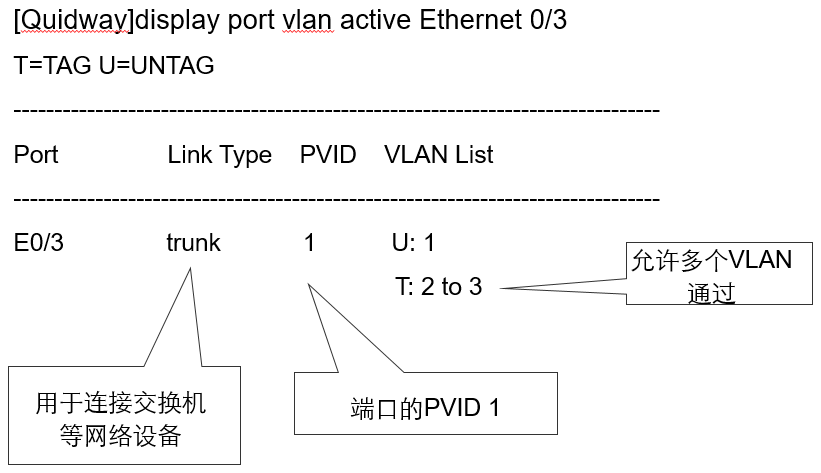

二、Trunk接口VLAN属性


三、跨交换机实现VLAN通信

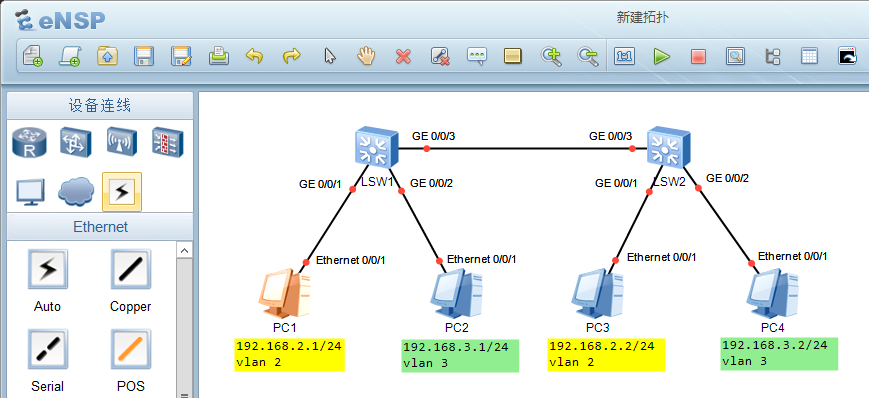

1）在交换机拖出两台S5700，接着在终端中拖出4台PC机，然后选择设备连线，点击Copper进行设备接线，完成后开启设备。之后，分别将PC1/2/3/4的IP地址配置为192.168.2.1/24、192.168.3.1/24、192.168.2.2/24、192.168.3.2/24。

2）SW1配置GE 0/0/1-2：

1. <Huawei>system-view
2. [Huawei]sysname SW1
3. [SW1]vlan batch 2 3    --批量创建vlan
4. [SW1]display vlan
5. [SW1]int g0/0/1
6. [SW1-GigabitEthernet0/0/1]port link-type access
7. [SW1-GigabitEthernet0/0/1]port default vlan 2
8. [SW1-GigabitEthernet0/0/1]int g0/0/2
9. [SW1-GigabitEthernet0/0/2]port link-type access
10. [SW1-GigabitEthernet0/0/2]port default vlan 3
11. [SW1-GigabitEthernet0/0/2]display vlan

复制代码

3）SW2配置GE 0/0/1-2：

1. <Huawei>system-view
2. [Huawei]sysname SW2
3. [SW2]vlan batch 2 to 3    --批量创建vlan
4. [SW2]display vlan
5. [SW2]int g0/0/1
6. [SW2-GigabitEthernet0/0/1]port link-type access
7. [SW2-GigabitEthernet0/0/1]port default vlan 2
8. [SW2-GigabitEthernet0/0/1]int g0/0/2
9. [SW2-GigabitEthernet0/0/2]port link-type access
10. [SW2-GigabitEthernet0/0/2]port default vlan 3

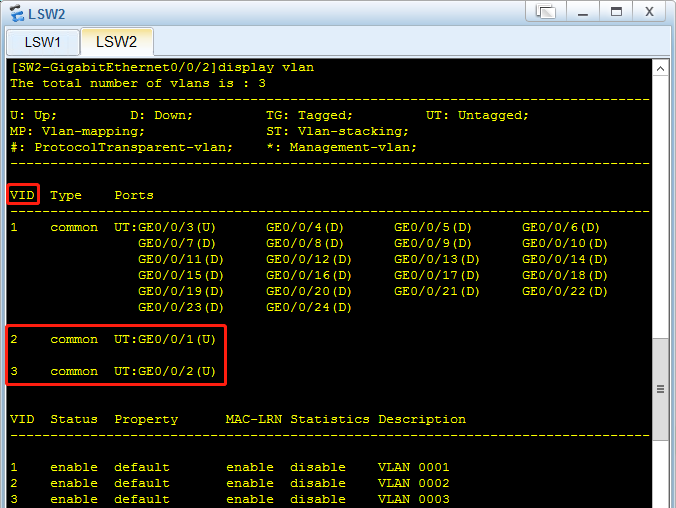

11. [SW2-GigabitEthernet0/0/2]display vlan

复制代码

4）此时，PC1 PING PC3，发现网络是不通的。

5）配置SW1/2的GE 0/0/3为Trunk接口，并允许VLAN 2/3通过：

1. [SW1]int g0/0/3
2. [SW1-GigabitEthernet0/0/3]port link-type trunk    --将端口设置为trunk端口（华为交换机trunk端口，默认情况下不允许vlan通信。）
3. [SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3    --trunk端口允许vlan 2 3通信

复制代码

1. [SW2]int g0/0/3
2. [SW2-GigabitEthernet0/0/3]port link-type trunk    --将端口设置为trunk端口（华为交换机trunk端口，默认情况下不允许vlan通信。）
3. [SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3    --trunk端口允许vlan 2 3通信

复制代码

6）此时，PC1 再来PING PC3，发现网络已经通了。

7）查看VLAN接口信息

• Trunk端口默认也有PVID，即属于VLAN 1。
