ARCGIS 纸质小班XY坐标转电子要素面（2）

乌市泽哥 · 2024-9-1 12:46:36

本章用于阐明未知坐标系情况下怎样精确将XY转要素面
背景阐明

现有资料：清除大概位置，纸质小班图，图上有横纵坐标，并已知小班XY拐点坐标，但未知坐标系。需要上图

具体操作

大部分操作同这边文章ARCGIS 纸质小班XY坐标转电子要素面（1）
本章重要办理未知坐标系的问题，首先看这篇文章了解带号

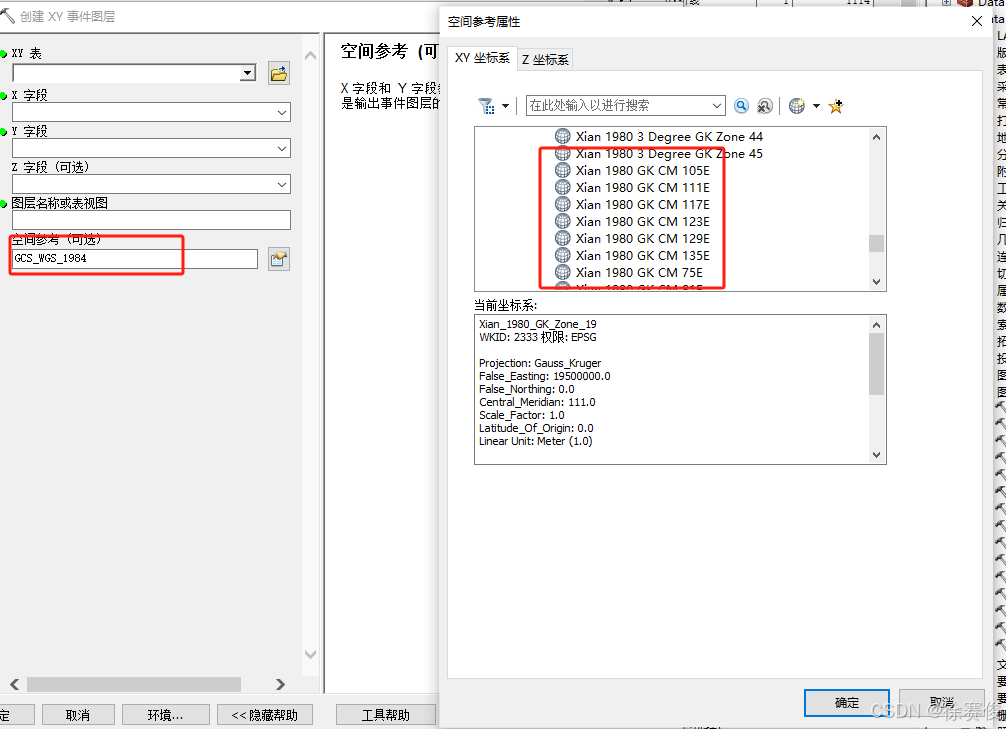

在进行XY事件图层创建时，需要选择空间参考，才能定位具体位置。

如果已有图层，新补充的按照按时的图层就可以。

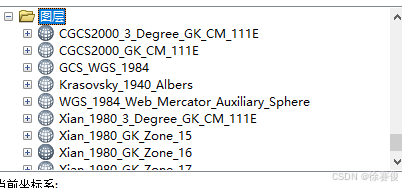

如果没有图层也未知坐标系，就要为增加的XY点选定坐标系。

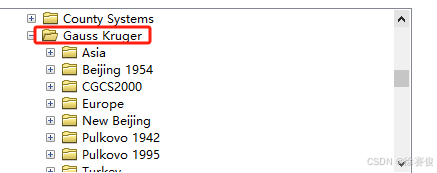

由于项目大多数为2012-2016年，使用的地形底图大多数为2001年出版，所以主观认定地理坐标系为 Xian 1980 ，投影坐标系也为Xian 1980，并选择最常见的投影模式GK。

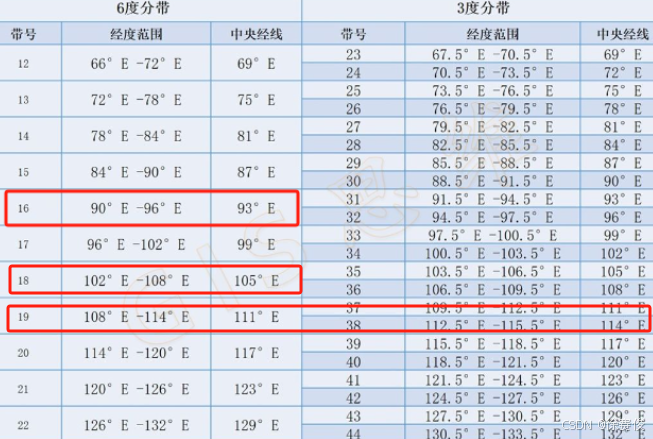

GK下有许多个选项都是什么意思呢？看这篇文章坐标系3°带6°带快速确定带号及中心经线（快速套表、公式盘算、软件范围判断）定位坐标计数原点的方法，
比如项目区域经纬度为 105E, 暂定坐标系为四个
6度分
Xian 1980 GK CM 105E
Xian 1980 Gk Zone 18
3度分
Xian 1980 3 Degree GK CM 105E
Xian 1980 3 Gk Zone 18

每个都试试，清除
Xian 1980 GK CM 105E
Xian 1980 3 Degree GK CM 105E
Xian 1980 3 Gk Zone 18
原因未知，不显示坐标大概偏的离谱。

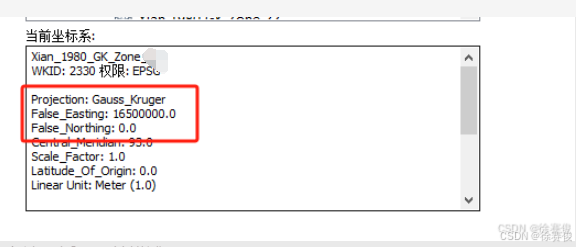

选中最后一个坐标系
Xian 1980 Gk Zone 18

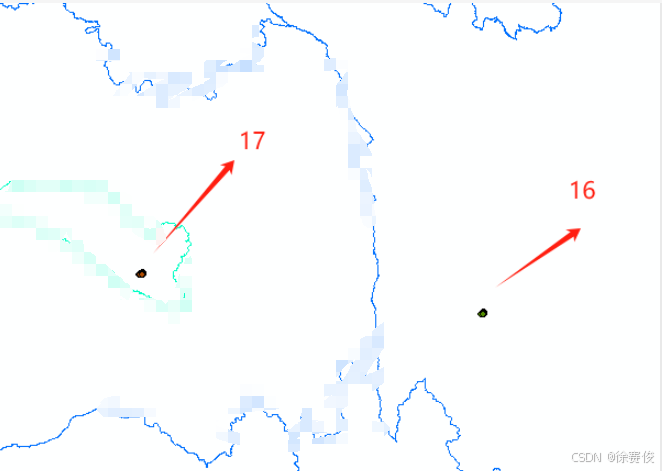

看到其值也与坐标比力对应，确定后发现又偏移，考虑是否在附近，观察规律又选中
Xian 1980 Gk Zone 19

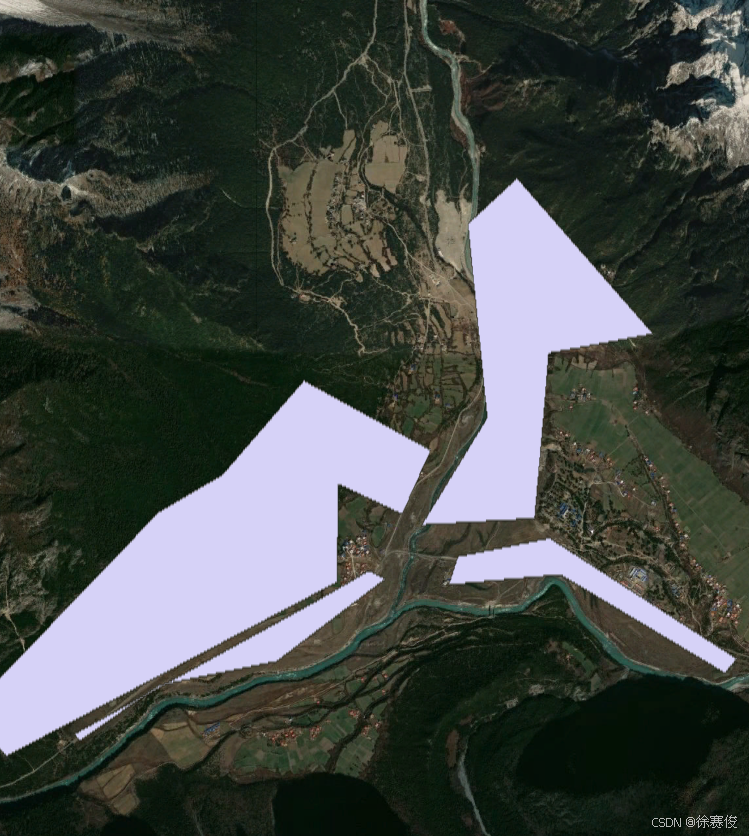

结果精确。卫星影像对应也无误。
